Hutt Dir jeemools gefrot wéi hydraulesch Maschinnen hir mächteg Bewegunge kontrolléieren? D'Geheimnis läit an einfachen awer wesentleche Komponenten genannt Ventile. Haut wäerte mir eng vun den elementarsten awer wichtegsten Typen entdecken: den 2-Wee hydraulesche Ventil.

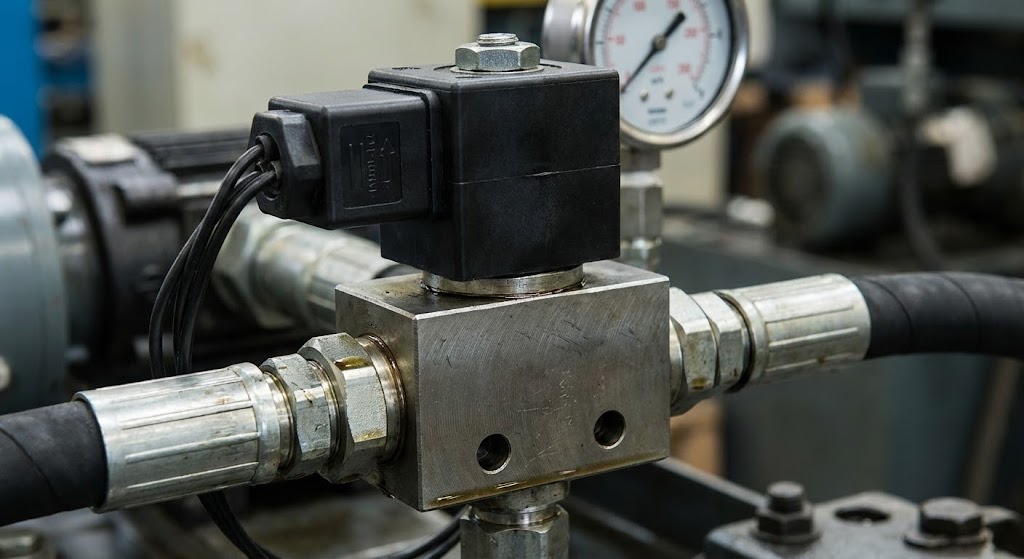

Wat ass en 2-Wee Ventil?
En 2-Wee Ventil ass wesentlech en On / Off Schalter fir hydraulesch Flëssegkeet. Just wéi e Liichtschalter zwou Positiounen huet (op an aus), huet en 2-Wee Ventil zwee Staaten: oppen oder zou. Wann et op ass, fléisst hydraulesch Flëssegkeet duerch. Wann et zou ass, stoppt d'Flëssegkeet komplett.
Foto eng einfach Gate Kontroll Waasser Flux - wann oppen, Waasser Passë duerch; wann zougemaach, stoppt de Flux ganz. Dëse Grondprinzip mécht 2-Wee hydraulesch Ventile perfekt fir d'Flëssegkeetsbewegung an hydraulesche Systemer ze kontrolléieren.
Schlëssel Feature vun 2-Way Ventile
- Zwee Ports:Een Inlet (wou Flëssegkeet erakënnt) an een Outlet (wou Flëssegkeet erausgeet)
- Zwou Positiounen:Ganz oppen oder komplett zou
- Binär Kontroll:Et ass entweder op oder aus - keen Tëschenzäit
- Zuverlässeg Operatioun:Einfach Design bedeit manner Saache kënne falsch goen
Wéi funktionnéiert en 2-Wee hydraulesche Ventil?
Hutt Dir jeemools gefrot wéi hydraulesch Maschinnen hir mächteg Bewegunge kontrolléieren? D'Geheimnis läit an einfachen awer wesentleche Komponenten genannt Ventile. Haut wäerte mir eng vun den elementarsten awer wichtegsten Typen entdecken: den 2-Wee hydraulesche Ventil.
Zwee Haapt Zorte vun Operatioun
- 2-Wee Ventil vs 3-Way Valve vs 4-Wee Ventil
- Wann aktivéiert (duerch Elektrizitéit, Loftdrock oder manuell Kraaft), mécht se op
- Am meeschte verbreet a Sécherheetsapplikatiounen, wou Dir de Flow als Standard gestoppt wëllt
- Default Positioun erlaabt Flëssegket Flux
- Wann aktivéiert, mécht et de Flux zou
- Nëtzlech wann Dir e kontinuéierleche Flow braucht mat heiansdo Stoppen
Wat mécht et Beweegung?
De Ventilkär beweegt sech duerch verschidde Methoden:
- Manuell Operatioun:Dir dréit e Grëff oder dréckt en Hiewel
- 2-Wee hydraulesch Solenoidventil:Eng elektresch Spule schaaft magnetesch Kraaft fir automatiséiert Kontroll
- Pilot Operatioun:Benotzt den eegenen Drock vum System fir de Ventil ze bewegen
- Pneumatesch Operatioun:Benotzt kompriméiert Loftdrock
Typen vun 2-Wee hydraulesch Ventile
Verschidde Ventiltypen ze verstoen hëlleft Iech dee richtege fir Är Applikatioun ze wielen.

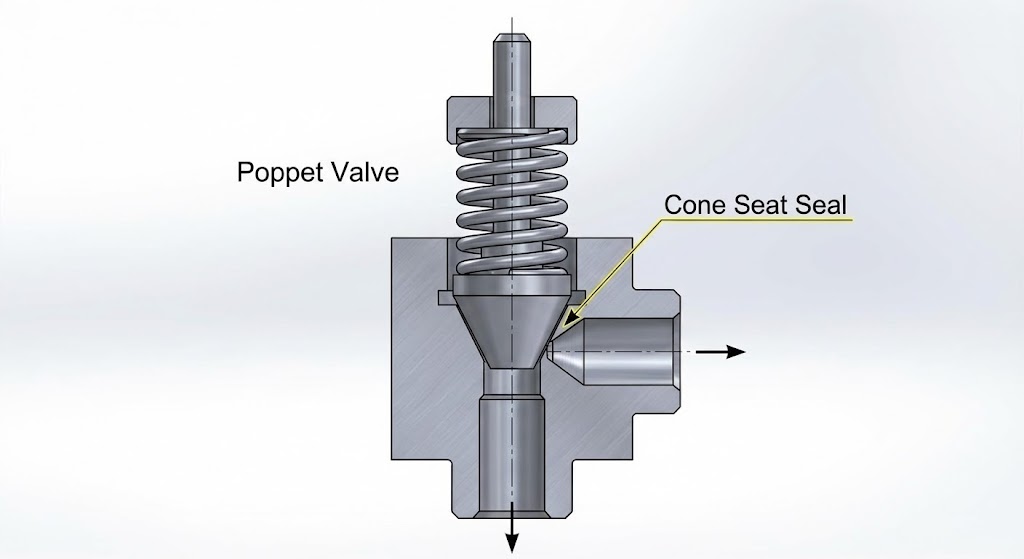

1. Poppet Ventile
Poppet Ventile benotzen eng Scheif oder Kegel, déi géint e Sëtz sëtzt, a schaaft eng enk Sigel wann et zou ass.
Virdeeler:Bal null Leckage wann zougemaach, Schnell Äntwertzäit, Wierker gutt an dreckeg Ëmfeld, Laang dauerhaft
Nodeeler:Braucht méi Kraaft fir ze bedreiwen, Kann vum Réckdrock beaflosst ginn

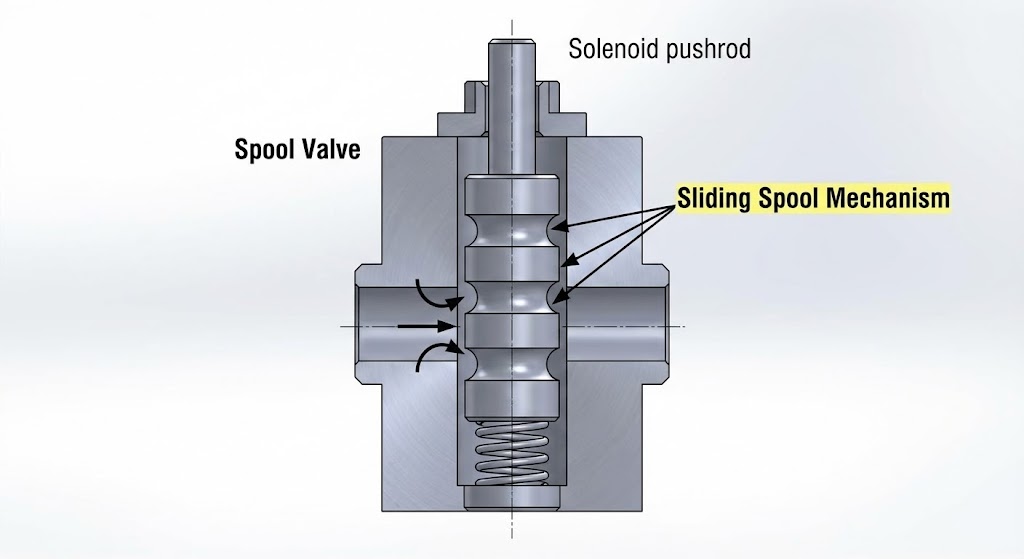

2. Spullventile
Spullventile benotzen en zylindrescht Stéck, deen an eng Hülse hin an hier rutscht.
Virdeeler:Méi einfach ze bedreiwen (braucht manner Kraaft), Méi equilibréiert Operatioun, Kann komplex Flowmuster handhaben
Nodeeler:E puer Flëssegkeet Leckage, Méi empfindlech op Dreck a Kontaminatioun, Braucht méi Ënnerhalt
3. Cartouche Ventile
Dëst sinn modulare Ventile déi an standardiséierte Block passen, déi kompakt Installatioun an héich Leeschtung ubidden.
Virdeeler:Ganz kompakt Design, Kann héich Flowrate an Drock handhaben, Niddereg Drockfall, Standardiséierter Montage
Nodeeler:Braucht zousätzlech Pilotventil fir ze schaffen, Méi komplex Installatioun
2-Wee Ventil vs 3-Way Valve vs 4-Wee Ventil
D'Ënnerscheeder ze verstoen hëlleft Iech déi richteg Ventiltyp fir Ären hydraulesche System ze wielen.
| Ventil Typ | Häfen | Funktioun | Beschte Applikatiounen |
|---|---|---|---|
| 2-Wee Ventil | 2 | Einfach On / Off Kontroll | Isolatioun, Basis Zylinder Kontroll, Sécherheet shutoffs |
| 3-Wee Ventil | 3 | Oflehnen oder vermëschen Flëssegkeeten | HVAC Systemer, Vermëschung Uwendungen, T-Verbindungen |
| 4-Wee Ventil | 4 | Kontroll duebel-handelen cilinder | Komplex Maschinnen, bidirektional Motoren, fortgeschratt Kontroll |
Einfachsten Design (manner Deeler bedeit méi Zouverlässegkeet), Meescht ekonomesch (méi niddereg initial Käschten an Ënnerhalt), Einfach Troubleshooting, a Villsäiteg Uwendungen.
Wou ginn 2-Wee Ventile benotzt?
- System Sécherheet an Isolatioun:Akt als Sécherheetswiechter fir séier Flëssegkeetsfloss während Noutfäll oder Ënnerhalt ze stoppen.
- Flow Kontroll a Regulatioun:Mat Pulsbreetmodulatioun benotzt fir präzis Flëssegkeetsbetrag ze kontrolléieren.

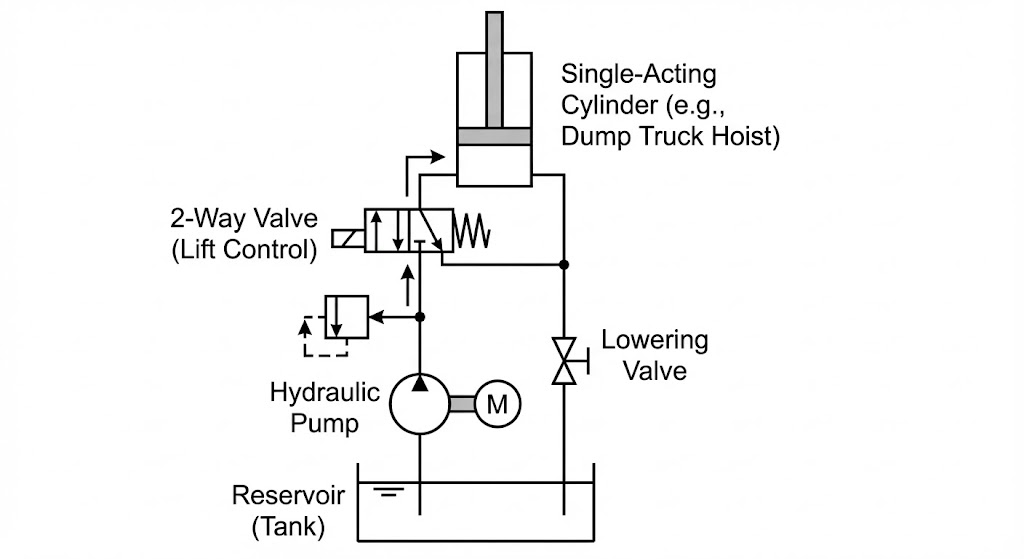

- Hydraulesch Zylinder Kontroll:Kontroll vun eenzel wierksam hydraulesch Zylinder (zB Dump Camion Better).
- Energiespueren:Redirecting Pompel Flux zréck op den Tank wann de System Idle ass.
Industrie Uwendungen
- Automotive:Brennstoffinjektioun, Emissiounskontroll
- Bau:Bagger, Lader
- Fabrikatioun:Assemblée Linnen, dréckt
- Landwirtschaft:Traktoren, Bewässerung

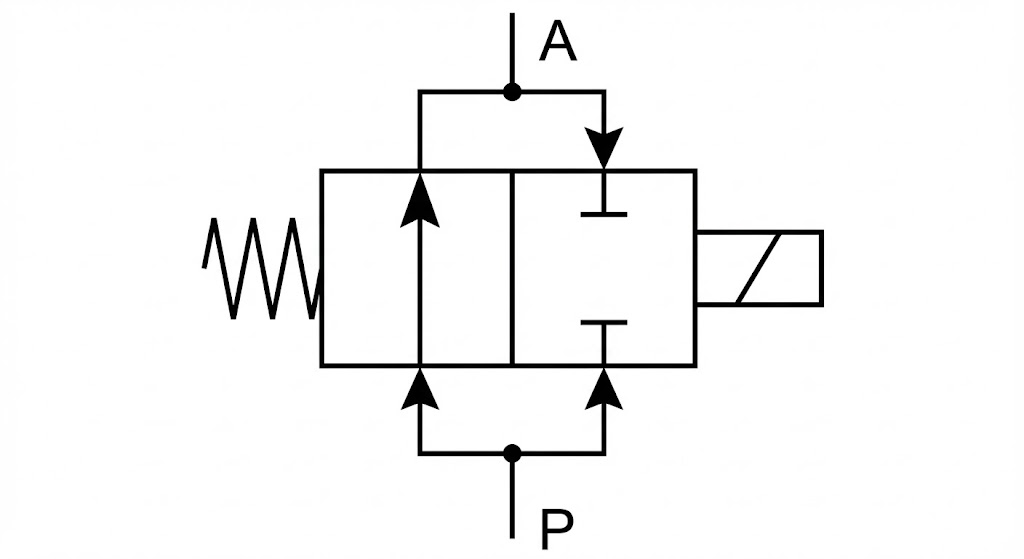

Hydraulesch Symboler verstoen
An hydraulesche Diagrammer ginn 2-Wee Ventile mat spezifesche Symboler gewisen:
- Zwee Këschte representéieren déi zwou Positiounen (oppen an zou)
- Pfeile weisen Flux Richtung
- "T" Symboler weisen gespaart Häfen
- Quellen a Solenoiden ginn op de Säiten gezeechent
Wéi ze wielen an erhalen
Intern oder extern.
- Bedenkt Flow an Drock:Check Flow Koeffizient (Cv), Drock Bewäertung, an Port Gréisst.
- AI Integratioun:Solenoide si séier (<10ms), Pilotventile si méi lues awer handhaben héijen Drock.
- Flëssegkeet Kompatibilitéit:Gitt sécher datt d'Materialien mat Mineralöle, syntheteschen oder Waasserbaséierte Flëssegkeete schaffen.
- Ëmweltbedéngungen:Temperatur, Stëbs, Fiichtegkeet an Explosioun-Beweis Ufuerderunge.
Umhverfisskilyrði:
Kontaminatioun (80-90% vun Feeler):Verursacht Strécken.Léisung: Ventil botzen, Filteren ersetzen.
Verschleiwen:Verursaacht Leckage a Kaméidi.Léisung: Ersetzen Dichtungen a Kären.
Leckage:Intern oder extern.Léisung: Inspektéieren Seals a Sëtzer.
Präventiv Tipp:Benotzt ëmmer propper Flëssegkeet a qualitativ héichwäerteg Filteren.
Zukunft Trends
Smart Technologie:Internet Konnektivitéit fir Fern Iwwerwaachung a prévisiv Ënnerhalt Sensoren.
Elektrifizéierung:Méi elektresch bedriwwe Ventile fir präzis digital Kontroll an Energieeffizienz.
Fortgeschratt Materialien:Méi staark, méi hell Komponenten resistent géint verschidde Flëssegkeeten.
Oft gestallte Froen
Wéi funktionnéiert en 2-Wee hydraulesche Ventil?
Et benotzt e bewegbare Kär (Kugel, Scheif oder Spull), deen entweder blockéiert oder erlaabt Flëssegkeet tëscht zwee Ports.
Ënnerscheed tëscht Solenoid a Manuell Ventil?
Solenoidventile benotzen elektromagnetesch Kraaft fir automatesch, séier Operatioun. Manuell Ventile erfuerderen mënschlech Operatioun a si méi rentabel fir einfach Aufgaben.
Kann 2-Way Ventile Flowrate kontrolléieren?
Jo, duerch Pulsbreetmodulatioun (séier ausschalten / ausschalten), kënne se variabel Fluxkontrolle erreechen.
Conclusioun
Den 2-Wee Ventil kéint einfach sinn, awer et ass essentiell fir hydraulesch Systemer. Egal ob Dir de Flow fir Sécherheet stoppt, en Zylinder kontrolléiert oder Energie spuert, dës Ventile kréien d'Aarbecht zouverlässeg a kosteneffektiv gemaach.
2-Wee Ventile verstoen hëlleft Iech de richtege Ventil ze wielen, Probleemer ze léisen an Ausrüstung richteg z'erhalen. Denkt drun, de beschte Ventil ass deen deen Äre spezifesche Bedierfnesser entsprécht. Wann Dir Zweifel hutt, konsultéiert mat hydraulesche Fachleit, déi Iech hëllefen déi richteg Wiel ze maachen.
