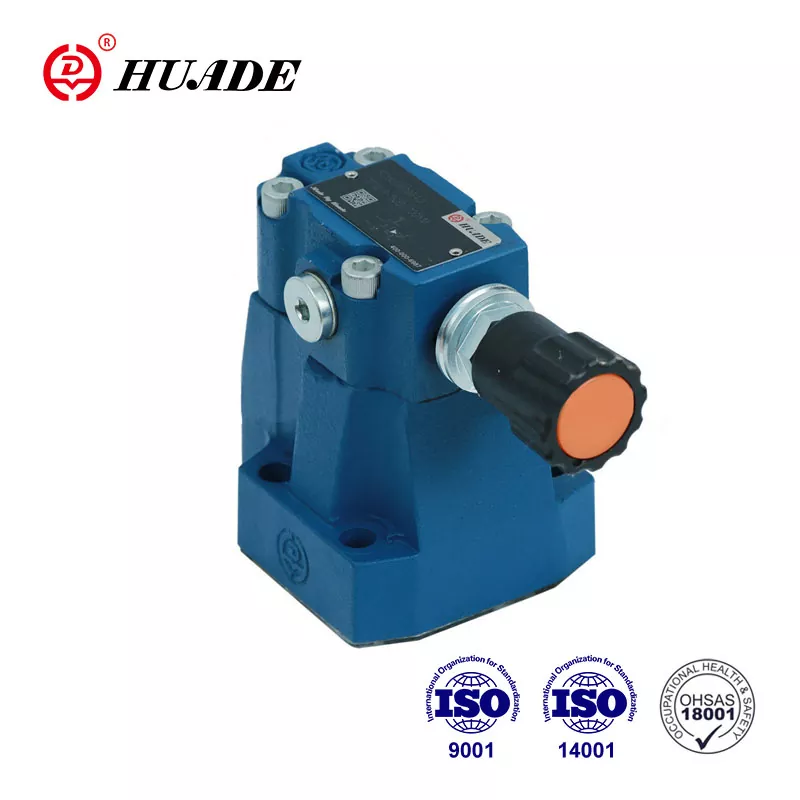

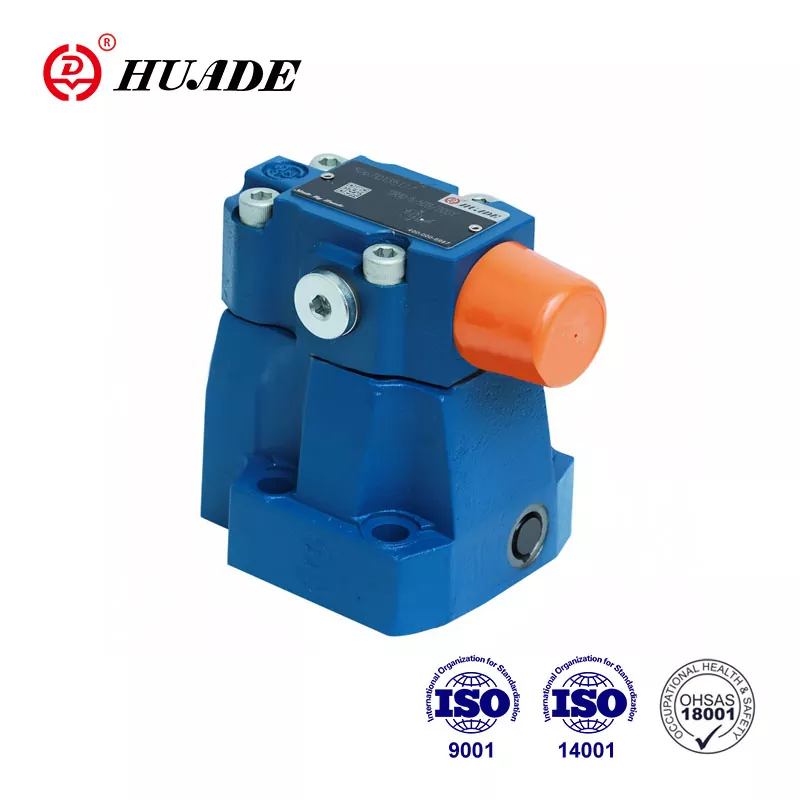

Typ DR 20 Drockreduktiounsventil gëtt benotzt fir den Drock ze kontrolléieren. Duerch d'Aféierung vun der Rexroth's fortgeschratt Technologie an déi fortgeschratt Fabrikatiounsausrüstung aus der ganzer Welt, Huade® Drockreduktiounsventile si vu gudder Qualitéit a niddere Präis. Huade ass eng bekannt chinesesch national Mark, a seng Produkter gi wäit a ville Beräicher benotzt wéi Ingenieursmaschinnen, Waasserschutz, Maschinnen, Pëtrol a Petrochemie, asw.
|
Inletdruck, Port B (MPa) |
bis 31.5 |
|||
|
Ausgangsdruck, Port A (MPa) |
bis 5,0, 10,0, 20,0, 31,5 |
|||
|
Réckdruck, Port Y (MPa) |
bis 31.5 |
|||
|
Max.flow (Subplate Montage) (L/min) |
DR 10 |
DR20 |
||
|
150 |
300 |
|||
|
Max. Flow (Gewierverbindungen) (L/min) |
DR 10 |
DR 15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
Flëssegkeet |
Mineralöl (fir NBR-Dichtung) oder |
|||
|
Flesseggassystem Temperatur Beräich (℃) |
-30 bis +80 |
|||
|
Viskositéitsberäich (mm²/s) |
10 bis 800 |
|||
|
Dearee vun Kontaminatioun |
Maximum zulässlech Grad vun |
|||
|
Charakteristesch Kurven (gemooss bei v=41mm2/s an t=50℃) |
||||
Fonctiounen:
▶ Ënnerplackmontage
▶ Fir threaded Verbindungen
▶ Fir Manifoldmontage
▶ 4 Upassungselementer:
. Rotary Knäppchen
. Hülse mat sechseckegen a Schutzkappe,
. Sperrbare Rotary Knob mat Skala
. Rotary Knob mat Skala
▶ 4 Drock Astellungen optional Kontrollventil (nëmme fir Ventil fir Ënnerplackmontage)
Applikatioun:
Pilot Drock Reduzéierungsventil DR 20 ass fir den Drock am System ze reduzéieren.
Drockventile Typ DR 20 si pilotbetriebt Drockreduktiounsventile, déi vum Secondaire Circuit kontrolléiert ginn. Si besteet am Fong aus Haaptventil (1) mat Haaptspool-Insert (3) a Pilotventil (2) mat Drockjustéierungselement.
An der Rou sinn d'Ventile oppen, d'Flëssegkeet ka fräi vum Hafen B an den Hafen A iwwer d'Haaptspool-Insert (3) passéieren.
Den Drock, deen am Hafen A präsent ass, wierkt op der ënneschter Säit vun der Haaptspool. Zur selwechter Zäit gëtt en Drock op de Kugel (6) am Pilotventil (2) iwwer d'Ouverture (4) op der Fréijoersbelaaschte Säit vum Haaptkolben (3) an iwwer den Hafen (5). Selwecht wierkt et op de Kugel (6) iwwer d'Ouverture (7), d'Kontrolllinn (8), d'Kontrollventil (9) an d'Ourifice (10). No Astellung vum Fréijoer (11), baut den Drock op virum Kugel (6), am Hafen (5) an an der Fréijoerskammer (12), hält de Kontrollkolben (13) an der
oppen Positioun. D'Flëssegkeet ka fräi vum Hafen B op den Hafen A iwwer den Haaptspool-Insert (3) fléien, bis den Drock am Hafen A de Wäert, deen um Fréijoer (11) festgeluecht gouf, iwwerschreift an de Ball op (6) mécht.
Piston (13) bewegt sech op d'Schlusspositioun.
De gewënschte reduzéierten Drock gëtt erreecht, wann e Gläichgewiicht tëscht dem Drock am Hafen A an dem Drock, deen am Fréijoer (11) gesat gëtt, erreecht gëtt. Pilot Ueleg drain aus Fréijoer Chamber (14) zu Tank stattfannen externen iwwer Kontroll Linn (15).
Gratis Retourfluss vum Hafen A op B kann duerch Installatioun vun engem optionalen Kontrollventil (16) erreecht ginn.
Eng Drockmauerverbindung (17) erlaabt de reduzéierten Drock am Hafen A ze iwwerwaachen.
Struktur vun subplate Opriichte Typ DR 20...50B
Symboler vun DR ...50B
