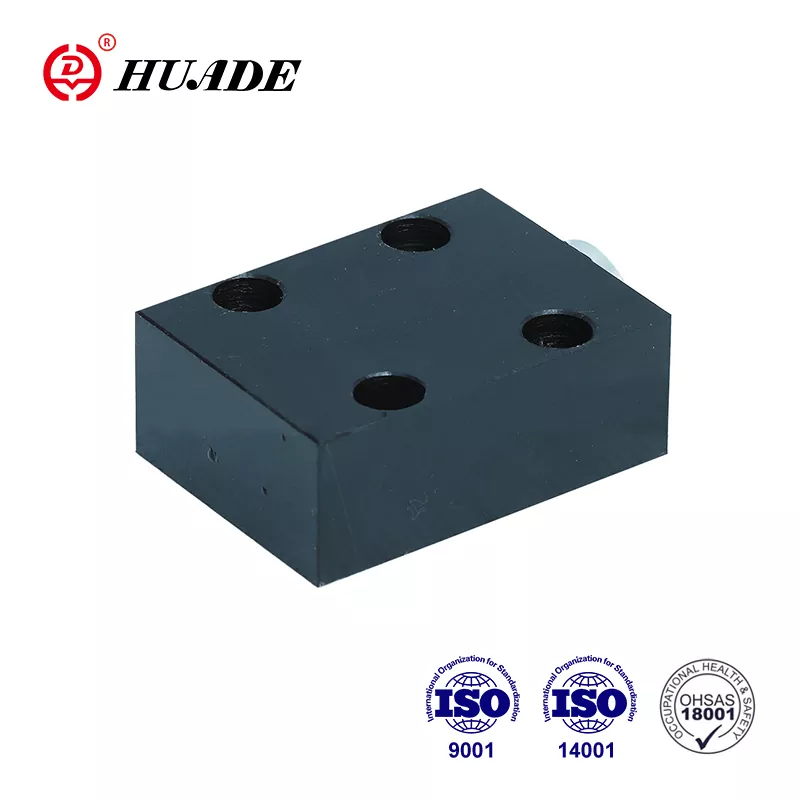

Kontrollventil RVP 25

Zesummenaarbecht mat Rexroth fir méi wéi 7 Joer vun 1979, Huade® Kontrollventil RVP 25 ass kompatibel mat Rexroth RVP 25 mat raisonnabele Präis. Et ass aus haltbarem Stol gemaach. All Huade® Produkter ënnerleien strikt Tester ier se d'Fabréck verloosse fir héich Qualitéit ze garantéieren an ee Joer Garantie ze hunn. Bannent der Garantiezäit ass et gratis ze reparéieren. Dem Huade seng Commodity entsprécht international Standarden, nämlech ISO9001, ISO14001, an ISO45001. Huade® Kontrollventile gi wäit an Ingenieurs- a Baumaschinne benotzt, Metallurgie, Maschinnen, etc. Dëst ass eng al national Mark a China.

Produktparameter vum Check Valve RVP 25

Produkt Feature an Uwendung vum Check Valve RVP 25

Fonctiounen:

▶ Subplate Verbindung

▶ Leckagefräi Zoumaache an enger Richtung

Applikatioun:

De Kontrollventil RVP 25 gëtt haaptsächlech am Outlet vun der Pompel als Réckdruckventil a Bypassventil benotzt.

Produktioun Detailer vum Check Valve RVP 25

D'Kontrollventil Typ RVP 25 kann an verschiddenen héich Press industriell Ëmfeld benotzt ginn. Et huet d'Aufgab, am léifsten e Flux Leck fräi an eng Richtung zouzemaachen an fräi Flux an der Géigendeel Richtung ze erlaben. D'Strukturdiagramm ass wéi follegt. Et besteet grondsätzlech aus dem Gehäuse (1), Popp (2), Kompressiounsfeder (3), a Fréijoerssëtz (4). De Schlag vun der Kopplung (2), déi op sengem baussenzegen Duerchmiesser geleet gëtt, ass limitéiert duerch e mechanesche Stop. Den agebaute Kompressiounsfeder (3) ënnerstëtzt d'Schließbewegung. Ausserdeem hält d'Kompressiouns Fréijoer (3) de Popp (2) an der zouener Positioun och wann et kee Flux duerch de Ventil ass.

Symbol

Strukturdiagramm

①Wunneng  ②Poppet  ③Fréijoer  ④Fréijoer Sëtz

Notice of Check Valve RVP 25

1. D'Flëssegkeet muss gefiltert ginn. Minimum Filterfeinheet ass 20㎛.

2. Den Tank muss zougemaach ginn an e Loftfilter muss op der Loftentrée installéiert ginn.

3. Produkter ouni Ënnerplack wann Dir d'Fabréck verloosst, wann se se brauchen, bestellen w.e.g. speziell.

4. Ventilbefestigungsschrauwen mussen héich Intensitéitniveau sinn (Klass 10,9). Wielt w.e.g. a benotzt se no dem Parameter, deen am Probebuch opgezielt ass.

5. Roughness vun Uewerfläch verbonne mat de Krunn ass néideg ze 0,8.

6. Surface Finish vun mating Stéck ass néideg ze 0,01 / 100mm.
