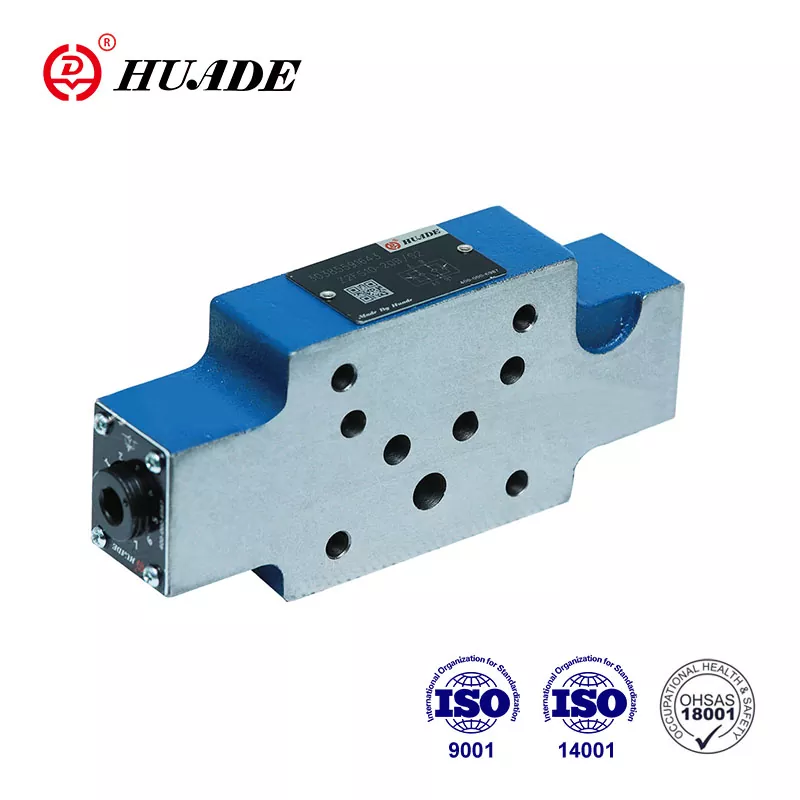

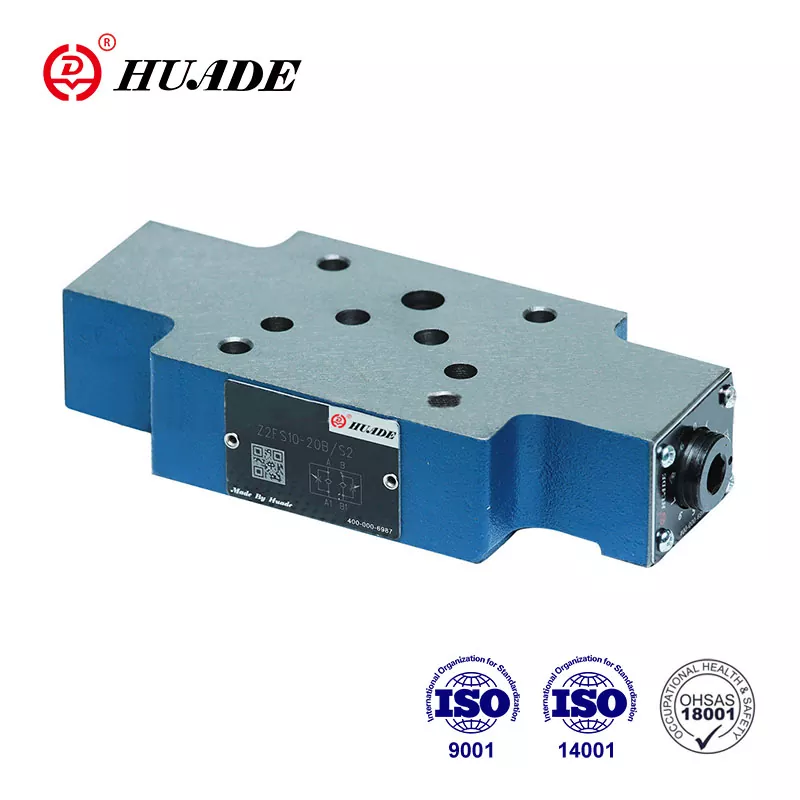

Duebel Drossel/Kontrollventile Z 2 FS10...20B/... sinn am Sandwich-Plack-Design. Si kënne vertikal zesummegesat ginn. Duerch d'Aféierung vun modernste Technologie vu Rexroth, Huade® Z2FS 10 kann de selwechte Niveau wéi Rexroth Produkter a punkto Leeschtung, Qualitéit a Kompatibilitéit erreechen. Huade® Drosselventile huet breet Maart Unerkennung a Benotzervertrauen gewonnen.
|
Gréisst |
10 |
|
Maximalflow (L/min) |
160 |
|
Maximum Aarbechtsdrock (MPa) |
31.5 |
|
Drock Flëssegkeet |
Mineralöl (fir NBR-Dichtung), oder Phosphatester (fir FPM-Dichtung) |
|
Viskositéitsberäich (mm²/s) |
10 bis 800 |
|
Flesseggassystem Temperatur Beräich (℃) |
-30 bis +80 |
Fonctiounen:
▶ Sandwich Teller Design
▶ Porting Muster nach DIN 24 340, vun A, ISO 4401 an CETOP - RP 121H
▶ Begrenzung vum Haapt- oder Pilotfloss vun zwee Serviceporten
▶ Meter-in oder Meter-out Kontroll.
Applikatioun:
Duebel Drossel Kontrollventile Z2FS 10 gi benotzt fir den Haapt- oder Pilot-Uelegfloss op een oder zwee Serviceporten ze limitéieren. Zwee symmetresch arrangéiert Drossel-/Kontrollventile limitéieren de Flux (duerch verstellbare Drosselrollen) an eng Richtung an erlaben de fräie Retourfloss an der anerer Richtung.
Ventile Typ Z 2 FS10...20B/... sinn duebel Drossel / Kontrollventile am Sandwich-Plack-Design.
Main Flux limitéieren
Den duebelen Drossel / Kontrollventil ass tëscht dem Direktiounsventil an der Ënnerplack gepasst fir d'Geschwindegkeet vun engem Aktuator z'änneren (Haaptstroumbegrenzung).
Pilot Flux limitéieren
Am Fall vu pilotbetriebene Richtungsventile kann den duebelen Drossel/Checkventil als Pilotchoke Upassung benotzt ginn (Pilotflowbegrenzung). An dësem Fall ass et tëscht dem Haaptventil an dem Pilotventil gepasst.
Struktur vun Duebel Drossel / Kontroll Krunn, Typ Z 2 FS10 ... 20B
Prinzip vun hydraulesch Systemer vun Z 2 FS10 ... 20B
