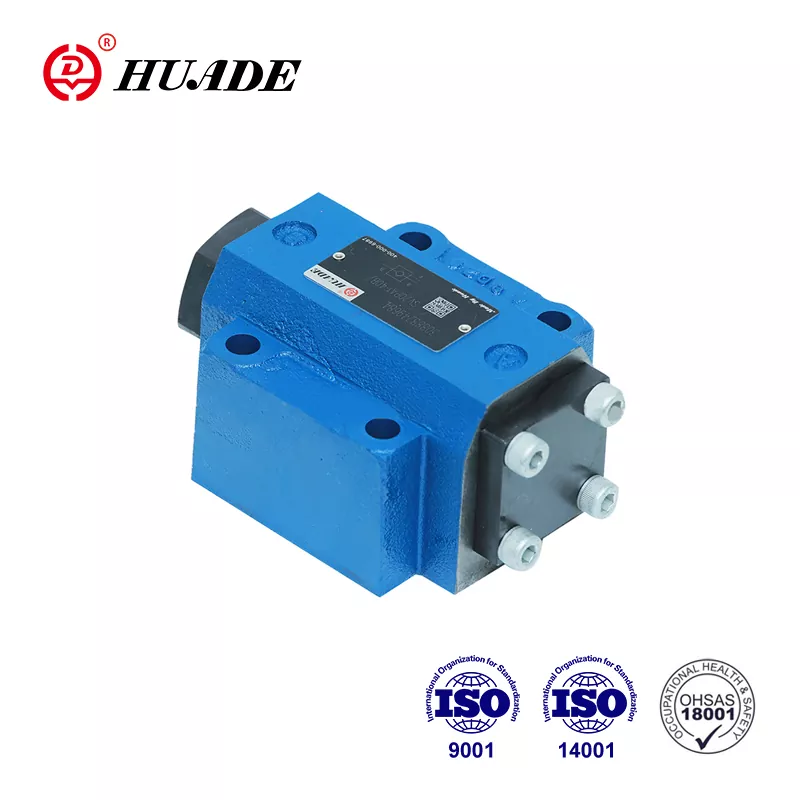

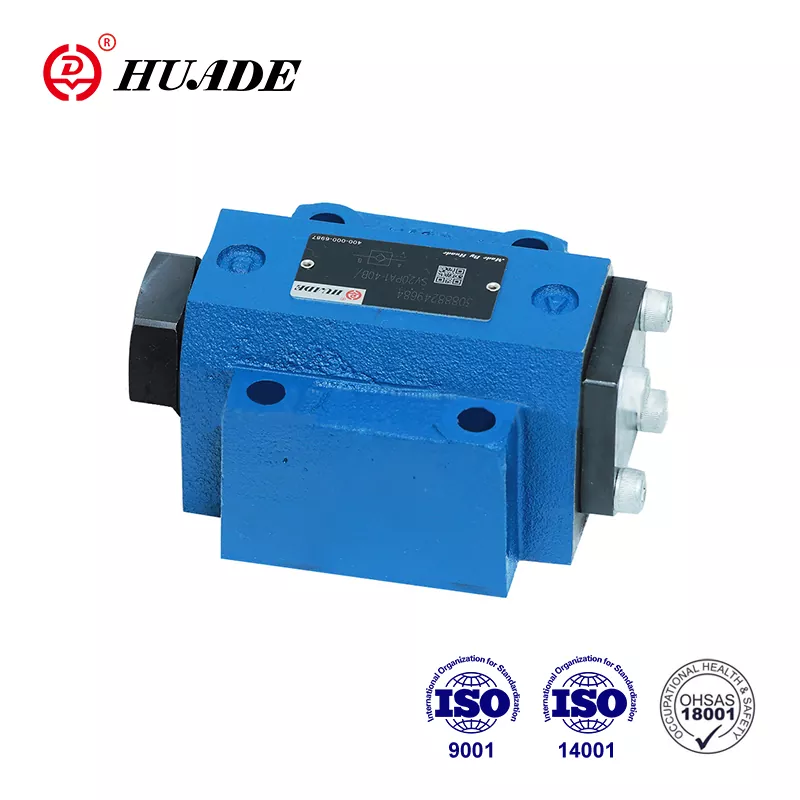

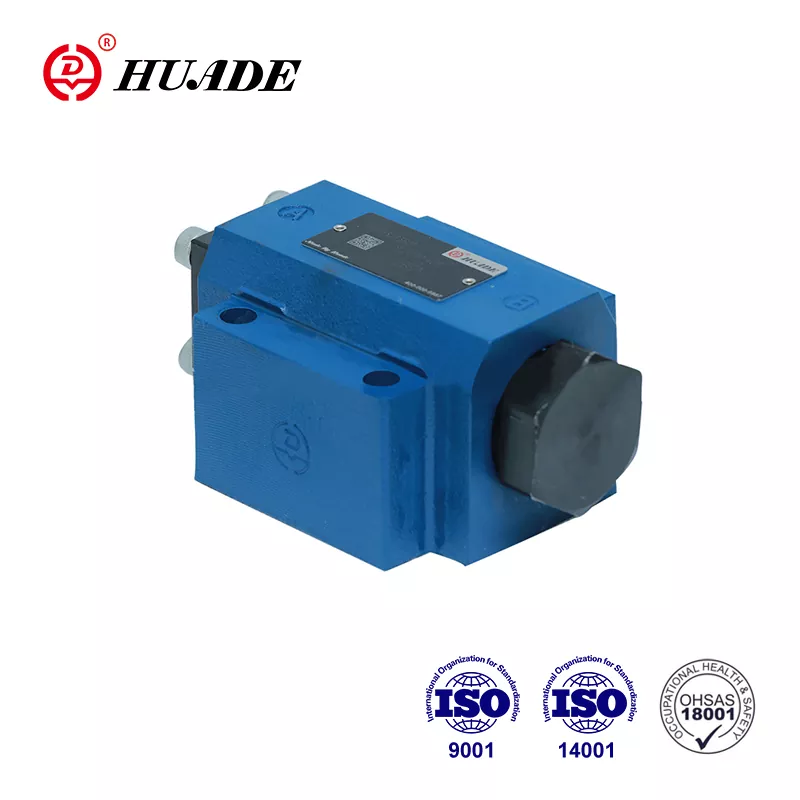

Huade ass eng bekannt Mark a China. Nodeems et gegrënnt gouf, hat et zwee laangfristeg Kooperatiounserfahrungen mam Rexroth. Et kann d'SL Serie komplett vun Rexroth ugebueden ersetzen. De Präis ass méi raisonnabel. Huade® Kontrollventile SL Serie sinn kompetitiv mat gudder Qualitéit a méi niddrege Präis. Huade setzt grousse Stress op d'Qualitéit. D'Fabréck huet ISO9001, ISO14001, an OH SAS18001 passéiert. Huade's hydraulesch Ventile gi wäit an der Militärindustrie an aner Felder benotzt wéinst der superieure Leeschtung. All Huade® Kontrollventile ginn a Standardkartonen plus waasserdicht Plastiksverpackung verpackt.
|
Technesch Donnéeën |
||||||
|
Stil |
10 |
16 |
20 |
25 |
30 |
|
|
Gewiicht |
Ënnerplackmontage (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
threaded Verbindung (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Installatioun Positioun (㎫) |
Fakultativ |
|||||
|
Flowrichtung (㎫) |
Vun A bis B fräi, vun B bis A duerch Ouverture |
|||||
|
Betriebsdruck, max. (㎫) |
0,5-315 |
|||||
|
Kontrolldruck, Max (㎫) |
0,5-315 |
|||||
|
Kontrollvolumen -port X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Kontrollvolumen -port Y (cm3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Kontroll Beräicher - Beräich A1 (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
- Beräich A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
- Beräich A3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
- Beräich A4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Drock Flëssegkeet |
Mineralöle (fir NBR-Dichtung) oder Phosphatester (fir FPM-Dichtung) |
|||||
|
Drock Flëssegkeet Temperatur Beräich (℃) |
-30 bis +80 |
|||||
|
Viskositéitsberäich (mm2/s) |
2,8 bis 500 |
|||||
Fonctiounen:
▶ Kontrollventil kontrolléiert vu Flëssegkeet
▶ Fir Ënnerplackmontage,Montagemuster no DIN 24 340
▶ Ënnerplack oder Schraubeverbindung
▶ Mat oder ouni Leckport
▶ Mat oder ouni Pre-Ouverture
▶ Typ mat Pre-Ouverture, gedämpften Dekompressioun
▶ 4 Ouverturesdrock
▶ Porting Pattem op Din 24 340 fom A, 1SO 4401 an CETOP-RP 121H
Kontrollventile SL sinn hydraulesch Pilotbetrieb Kontrollventile am Poppet-Typ Design, déi opgemaach kënne ginn fir niddereg an entweder Richtung ze erlaben.
Dës Ventile gi fir d'Isolatioun vun de Betribskreesser ënner Drock benotzt, als Schutz géint d'Senkung vun enger Belaaschtung wann e Linnausbroch geschitt oder géint kräischend Beweegunge vun hydraulesch gespaarten Aktuatoren.
Prinzipiell besteet dës Ventile aus engem Gehäuse (1), Popp (2), Kompressiouns Fréijoer (3), Kontrollspool (4) souwéi e Pre-Ouverture, als Kugelpoppventil (5), optional.
De Ventil erméiglecht de fräie Floss vun A op B, an der Géigerichtung gëtt d'Poppet (2) op sengem Sëtz duerch de Systemdrock gehal, zousätzlech zu der Fréijoerskraaft.
Duerch d'Drockverbindung um Kontrollport X gëtt de Kontrollkolben (4) no riets geréckelt. Dëst dréckt de Popp (2) vum Sëtz. Elo kann de Ventil och e Flux vu B op A hunn.
Fir déi richteg Ouverture vum Ventil iwwer de Kontrollkolben (4) ze garantéieren, ass e gewësse Minimum Kontrolldrock néideg.
Dëse Ventil huet eng zousätzlech Pre-Ouverture. Duerch Drockverbindung um Kontrollport X gëtt de Kontrollkolben (4) no riets gedréckt.
Dëst dréckt fir d'éischt de Ball (5) an dann d'Poppet (2) aus dem Sëtz. Elo kann de Ventil och e Floss vu B op A hunn. Wéinst der Pre-Ouverture gëtt et eng gedämpft Dekompressioun vun der Flëssegkeet ënner Drock. Doduerch ginn méiglech Drockschocken evitéiert
D'Funktioun vun dësem Ventil ass haaptsächlech d'selwecht wéi de Ventil SV. Den Ënnerscheed ass den zousätzleche Leckport Y. Domat gëtt den Annulusgebitt vum Kontrollkolben (4) vum Hafen A getrennt.
Den Drock, deen um Hafen A präsent ass, beaflosst nëmme Beräich A4, vum Kontrollkolben (4).
Ausschnëtt Vue vum Réckschlagventil Typ SL. .PB
(mat Leckport, ouni Pre-Ouverture)
