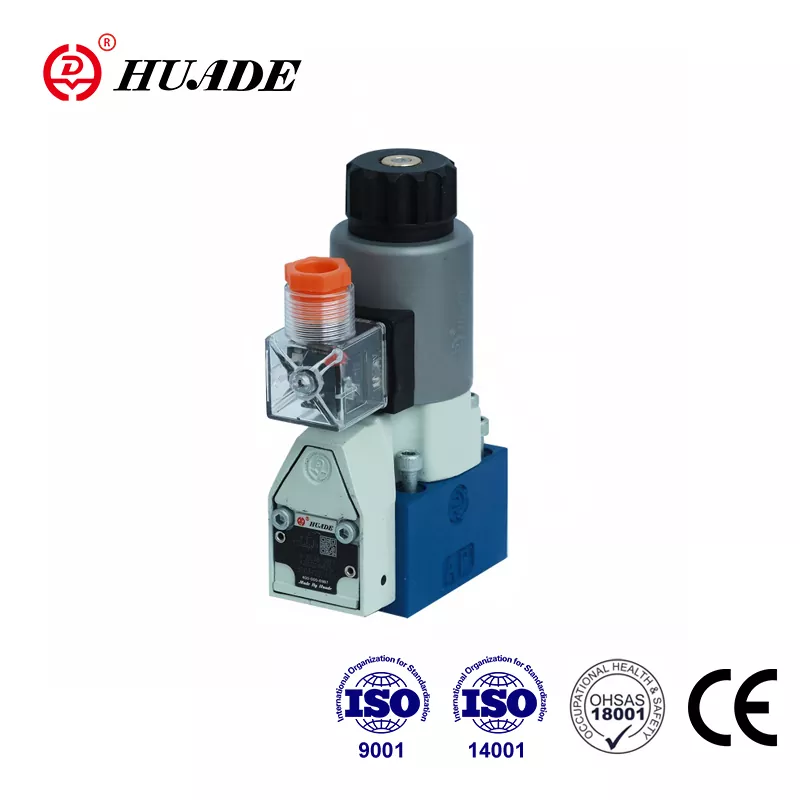

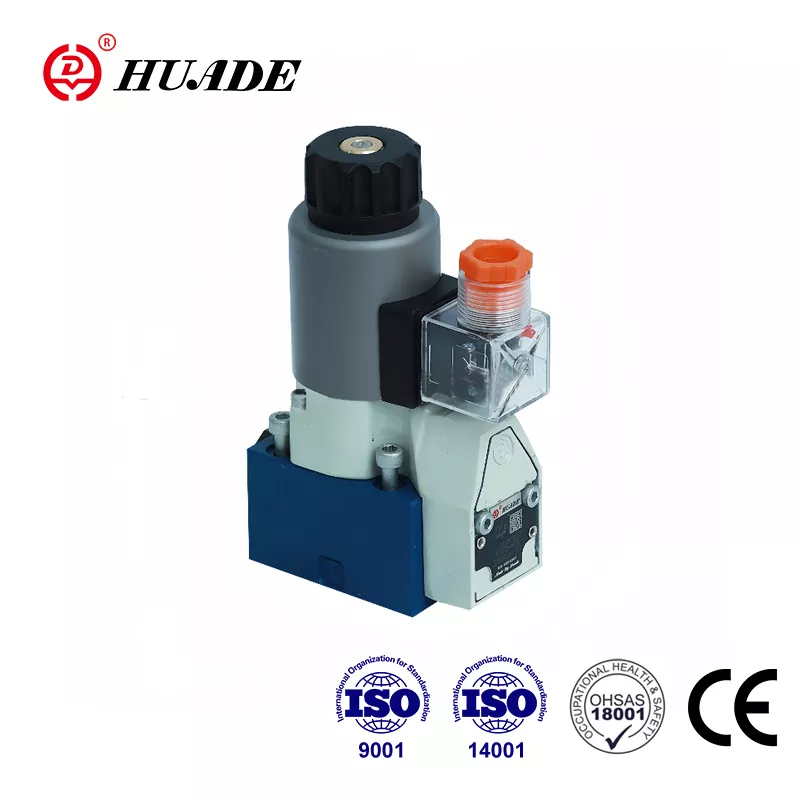

Huade Hydraulic ass e féierende Hiersteller an der China hydraulesch Industrie an et huet zwee laangfristeg Kooperatiounserfahrung mat Rexroth vun 1979. Huade® Direktional Sitzventile Typ M-SEW 6 ass e bezuelbare Ersatz fir Rexroth® M-SEW 6 Komponent Serie 3X . Et ass kompetitiv mat gudder Qualitéit a méi niddrege Präis. Fir déi héich Qualitéit vun hydraulesche Produkter ze garantéieren, bedreift Huade Hydraulic méi wéi 750 Stéck fortgeschratt Produktiounsausrüstung aus der ganzer Welt importéiert. D'Qualitéit vun dësem Solenoidbetrieb Ventil kann komplett un d'Clienten Ufuerderunge entspriechen. D'Fabréck huet d'international Standarden passéiert, nämlech ISO9001, ISO14001 an OH SAS18001. D'Serie vu Richtungsventile gi wäit a verschiddenen industriellen Ëmfeld benotzt.
|
Technesch Donnéeën (Fir Uwendungen ausserhalb vun dëse Parameteren, konsultéiert eis w.e.g.!) |
|||
|
Général |
|||
|
Installatioun |
fakultativ |
||
|
Max. Ëmfeldtemperatur (℃) |
50 |
||
|
Gewiicht |
2/2-Wee Klappventil (kg) |
1.5 |
|
|
3/2-Wee Klappventil (kg) |
1.5 |
||
|
4/2-Wee Klappventil (kg) |
2.3 |
||
|
Hydraulesch Daten |
|||
|
Max. Betribsdrock (MPa) |
kuckt Tabell op Säit 140 |
||
|
Max. Flow (L/min) |
25 |
||
|
Drock Flëssegkeet |
Mineralöle oder Phosphatester |
||
|
Drockfluid Temperaturbereich (℃) |
-30 bis +80 |
||
|
Viskositéitsberäich (mm²/s) |
2,8 bis 500 |
||
|
Grad vun der Kontaminatioun μm |
Maximal zulässlech Verschmotzungsgrad vun der hydraulescher Flëssegkeet op NAS 1638 Klass 9. Mir recommandéieren dofir e Filter mat engem Minimum Retentiounsquote vu β10≥ 75. |
||
|
Elektresch Daten |
|||
|
Typ vun Volt |
DC |
AC |
|
|
Verfügbare Spannungen (V) |
12, 24, 42, 96, 110, 205, 220 |
nëmmen méiglech via rectifier |
|
|
Spannungstoleranz (nominal Volt) (%) |
± 10 |
||
|
Energieverbrauch (W) |
30 |
||
|
Pflicht |
100% |
||
|
Schaltzeit op ISO 6403 |
gesinn Dësch ënnert |
||
|
Schaltfrequenz (Zyklus s/h) |
15000 |
||
|
Schutz nach DIN 40 050 |
IP65 |
||
|
Max. spiraltemperatur (℃) |
zu 150 |
||
Fonctiounen:
▶ Direkt ugedriwwen Richtungsklappventil, Solenoid ugedriwwen
▶ Zougemaach Hafen ass leckfräi
▶ D'Schaltung ass och no laanger Drockzäit gesuergt
▶ Solenoidspiral kann ëm 90° rotéiert ginn
▶ Individuell elektresch Verbindung
▶ Mat geschützter Hand Iwwerschrëft, fakultativ
▶ Porting Muster op Din 24 340 Form A, ISO 4401 an CETOP - RP 121H
Applikatioun:
Den 2 Typ M-SEW Directional Ventil ass e solenoid-aktuéierte Directional Poppet Ventil. Si kontrolléieren den Start, Stop an Richtung vun engem Flux.
1. Fonctiounen, Sektioun vum Poppet-Richtungsventil M-SEW 6
M-SEW 6 besteet am Fong aus engem Gehäuse (1), de Solenoiden (2), dem gehärte Ventilsystem (3) an de Ball (en) (4) als Ofschlosselement.
Grondprinzip:
An der initialer Positioun gëtt de Kugel (4) duerch de Fréijoer (9) op de Sëtz gedréckt, an an der geschalter Positioun duerch de Solenoid (2). D'Solenoid (2) Kraaft wierkt iwwer den Hiewel (6) an de Kugel (7) op den Aktuatorstift (8), deen op zwou Säiten versiegelt ass. D'Kammer tëscht den zwee Dichtungselementer ass mat dem Hafen P verbonnen. D'Ventilsystem (3) ass domat Drock ausgeglach mat Bezuch op d'Actuatiounskräften (Solenoid oder Retour Fréijoer). D'Ventile kënnen also bis zu engem Drock vu 63 MPa benotzt ginn.
Ausschnëtt Vue vum Typ M-2SEW6N
Ausschnëtt Vue vum Typ M-3SEW6U
