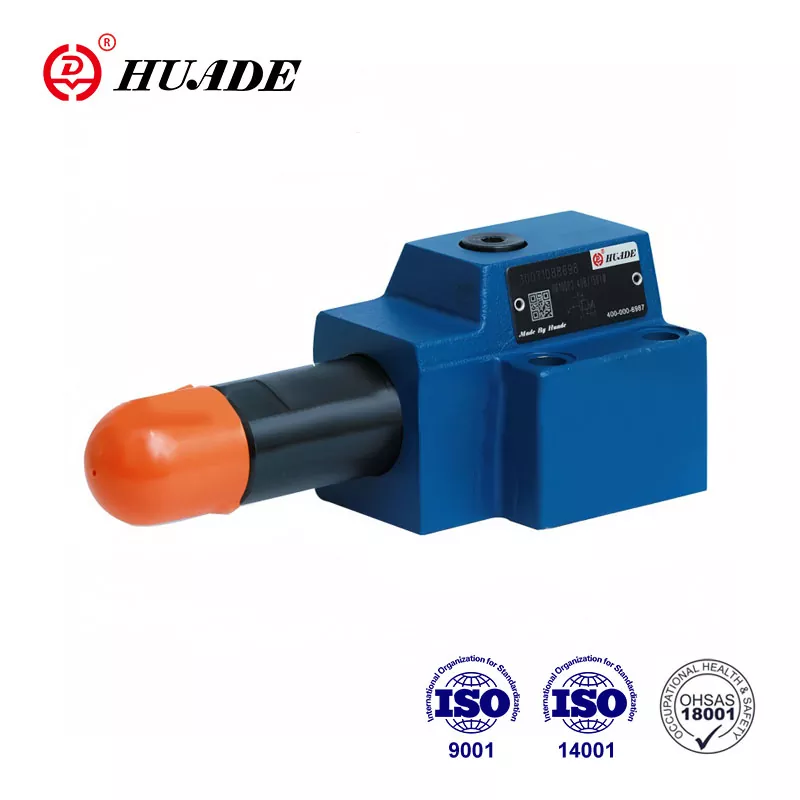

Typ DR 10 DP ass en Drockreduktiounsventil dee benotzt gëtt fir den Drock ze kontrolléieren. D'Tatsaach, datt Huade® Drockventile déiselwecht Serieprodukter ersetzen, déi vu Rexroth ugebuede ginn, ass haaptsächlech wéinst der laangfristeg Zesummenaarbecht mat Rexroth. Am Verglach mat aneren ähnlechen Marken sinn Huade® Produkter méi fortgeschratt an der Technologie a méi haltbar. D'Präisser vun dësen Drockreduktiounsventile si relativ bëlleg. D'Fabréck ass eng national Schlëssel Entreprise an huet en héije Ruff a China.
|
Max. Betribsdrock (Port P) (MPa) |
bis 31.5 |
|
Max. Secondaire Drock (Port A) (MPa) |
bis zu 2,5; bis 7,5; bis 15,0; bis 21,0; bis 31.5 |
|
Max. Réckdrock (Ports T(Y)) (MPa) |
bis 16 |
|
Max.flow (L/min) |
bis 80 |
|
Drockfluid Mineralöl |
Mineralöl (fir NBR-Dichtung) oder Phosphatester (fir FPM-Dichtung) |
|
Viskositéitsberäich (mm²/s) |
10-800 |
|
Drock Flëssegkeet Temperatur Beräich (℃) |
-30 bis +80 |
|
Grad vun der Kontaminatioun (um) |
Maximal zulässlech Verschmotzungsgrad vun der Flëssegkeet ass NAS 1638 Klass 9. |
|
Gewiicht (kg) |
ca 3 |
Fonctiounen:
▶ Fir Ënnerplackmontage
▶ 4 Drockbereich
▶ 4 Astellungselementer
. Rotary Knäppchen
. Hex. Kapp Hülse mat Schutzkapp
. Sperrbare Rotary Knob mat Skala
. Rotary Knob mat Skala
▶ Mat Drockmeterport
▶ Optional Net-Réckventil
▶ Portingmuster nach DIN 24 340, Form D, ISO 5781 und CETOP - RP 121H
Applikatioun:
Drockreduktiounsventil Typ DR 6 DP gëtt benotzt fir de Systemdrock ze reduzéieren.
De Ventil Typ DR 10 DP ass en direkt operéierten Ventil vun 3-Wee Design, mat enger Drockrelieffunktioun op der reduzéierter Drocksäit.
Drock Astellung ass mat Hëllef vun Drock Astellung Element (1).
An der Rou ass de Ventil normalerweis op, an d'Flëssegkeet kann onbehënnert vum Hafen B op den Hafen A fléien. Den Drock am Hafen A ass och um Enn vun der Spull (2), iwwer Kontrolllinn (4), vis-à-vis vum Kompressor Fréijoer ( 3). Wann den Drock am Hafen A den Drockniveau erreecht, deen am Fréijoer (3) festgeluecht ass, bewegt d'Spull (2) an d'Kontrollpositioun an hält den Drock am Hafen A konstant.
Flëssegkeet fir de Ventil ze kontrolléieren gëtt vum Hafen A iwwer Kontrollbueren geholl.
Wann den Drock am Hafen A duerch extern Kräfte nach weider eropgeet, gëtt d'Spull (2) nach méi wäit an d'Drockfeder (3) geréckelt.
Dëst bewierkt e Flux Wee iwwer Kontroll Land opgemaach ginn (5) an der Kontroll spool (2) zu Tank (port Y). Genug Flëssegkeet fléisst dann an den Tank fir all weider Drock erop ze verhënneren.
D'Fréijoerskammer (6) gëtt drainéiert fir extern iwwer Port Y ze tanken.
En optionalen Net-Réckventil (7) ass verfügbar fir de fräie Floss vum Hafen A op den Hafen B z'erméiglechen.
Eng Drockmeterverbindung (8), erlaabt de sekundären Drock ze iwwerwaachen.
Struktur vun DR10DP 1- 40B
Symboler vun DR10 DP
