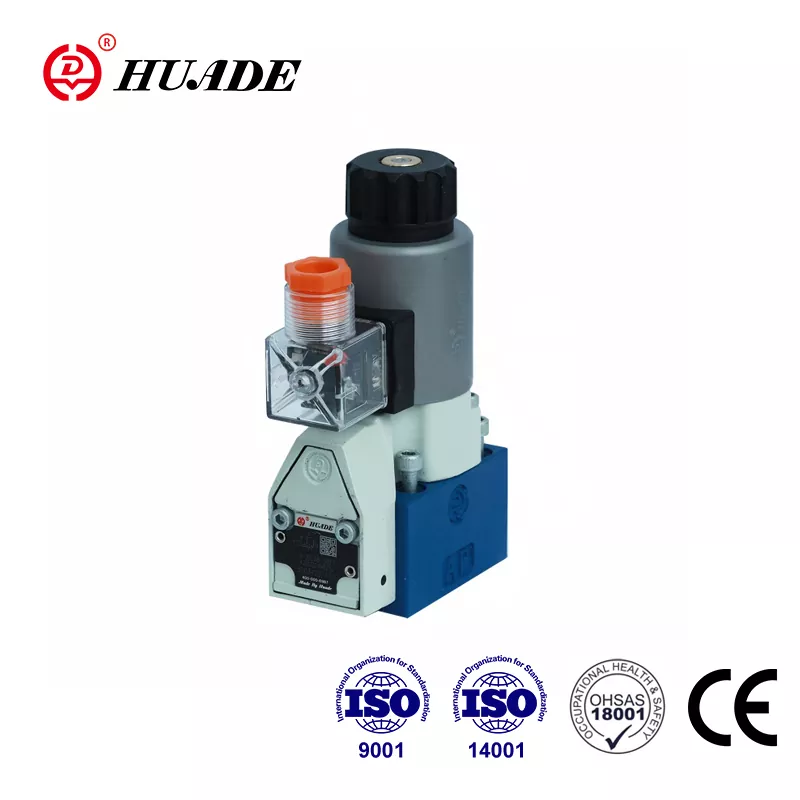

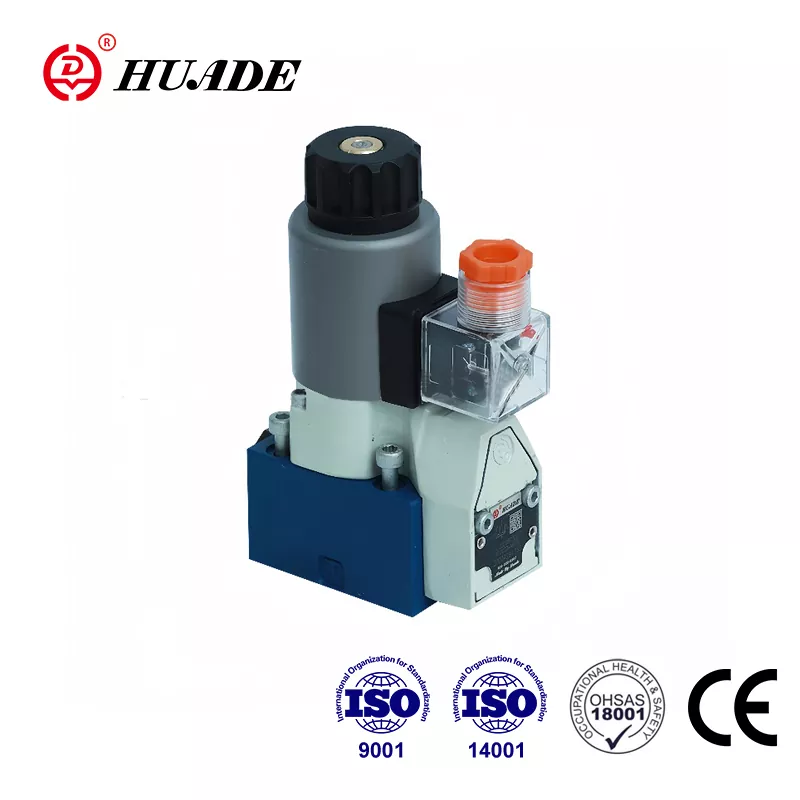

Wann et ëm hydraulesch Systemer kënnt, déi absolut Zouverlässegkeet brauchen, steet de Poppet-Direktiounsventil M-SEW 6 vum Bosch Rexroth als e seriöse Contender eraus. Dëse Ventil léist e Problem deen traditionell Spullventile einfach net handhaben: komplett leckfräi Isolatioun ënner héijen Drock. Wann Dir mat hydraulesche Systemer schafft, wou souguer kleng Lecke wichteg sinn, ze verstoen wat de M-SEW 6 anescht mécht, kéint Iech bedeitend Kappwéi op der Strooss spueren.
Wat mécht e Poppet Ventil anescht
D'Poppet-Richtungsventil M-SEW 6 benotzt eng fundamental aner Approche wéi déi meescht hydraulesch Ventile déi Dir begéint. Amplaz Metalldeeler ze rutschen, déi Dichtungen duerch enk Toleranzen erstellen, benotzt dëse Ventil e gehärte Kugel oder Kegel, deen de Flux physesch blockéiert andeems se sech géint eng präzis machinéiert Uewerfläch setzen. Denkt drun wéi eng Flaschenkapp versus eng Schiebetür. D'Flaschenkapp erstellt e komplette Sigel wann se erofgedréckt gëtt, während eng Schiebetür ëmmer e Spalt huet, egal wéi enk de Fit.
Dës Designwahl ass immens wichteg an realen Uwendungen. Traditionell Spullventile lekken ëmmer intern zu engem gewësse Grad. Wat d'Toleranzen méi streng sinn, wat se manner léien, awer de Leck geet ni op Null. De M-SEW 6 Poppet Richtungsventil eliminéiert dëse Problem ganz duerch säi Sëtz-baséiert Design. Wann de Poppet Element géint säi Sëtz dréckt, stoppt de Flow komplett.
Drockfäegkeeten déi et auserneen setzen
De M-SEW 6 Poppet Directional Ventil handhabt Drock bis zu 630 Bar, wat iwwersetzt op ongeféier 9,150 psi. Fir Kontext sinn déi meescht Standard D03 Gréisst Ventile max aus ongeféier 350 Bar. Dës bal verduebelt Drockbewäertung ass net nëmmen eng Zuel op engem Dateblat. Et stellt e fundamentalen Ingenieur Engagement fir strukturell Integritéit duer, déi alles beaflosst vun der Wunnengsdicke bis op d'Montagefuerderunge.
Operéiere bei 630 Bar erstellt enorm Kräfte, déi probéieren de Ventil vu senger Montagefläch ze trennen. Eng typesch D03 Ventilverbindungsberäich erlieft iwwer 4.000 Pond Trennkraaft bei dësem Drock. De M-SEW 6 Poppet-Direktiounsventil handhabt dëst duerch spezifesch Montagefuerderunge déi präzis gefollegt musse ginn. D'Montage Uewerfläch brauch Flaachheet bannent 0.01mm pro 100mm an eng Uewerfläch roughness vun Rz 0.8. D'Montageschrauwen, M5x45 Grad 10,9, mussen op exakt 8,9 Nm gedréint ginn.
Wéi de M-SEW 6 Wierklech Wierker
De Kopplungsrichtungsventil M-SEW 6 funktionnéiert duerch direkt Solenoid-Aktioun. Wann Dir d'Spule energeet, generéiert se magnetesch Kraaft, déi d'Poppet-Element vu sengem Sëtz zitt, wat de Floss erlaabt. Wann d'Energie entgeet, schloen e Retour Fréijoer a Systemdrock de Poppet zréck op säi Sëtz, blockéiert de Flow direkt. Dëst gëtt dem M-SEW 6 Poppet-Direktiounsventil bemierkenswäert séier Schaltzäiten, besonnesch beim Schließen.
D'Schaltgeschwindegkeet erzielt eng wichteg Geschicht. Wann Dir op pure 24V DC funktionnéiert, gëtt de Ventil an 25 bis 40 Millisekonnen energesch an energesch an nëmmen 10 bis 15 Millisekonnen. Dës Energiezäit ass aussergewéinlech séier am Verglach mat Spullventile, wat enorm wichteg ass a Sécherheetsapplikatiounen. Wann eppes falsch geet an Dir musst de Flow direkt stoppen, kënnen déi extra Millisekonnen kritesch sinn.
Wéi och ëmmer, wann Dir de M-SEW 6 Poppet-Direktiounsventil op AC Spannung duerch e Gläichrichter leeft, ännert d'Performance wesentlech. D'Energiezäit erhéicht op 35 bis 55 Millisekonnen, well de Gläichretterkrees Filterkondensatoren huet, déi den aktuellen Zerfall an der Spule verlangsamen. Dës dräi bis véiermol méi lues Äntwert kéint fir e puer Uwendungen akzeptabel sinn, awer fir Noutstoppsystemer liwwert déi direkt DC Operatioun kloer besser Leeschtung.
Configuratioun Optiounen a wat se mengen
De M-SEW 6 Poppet Richtungsventil kënnt a verschiddene funktionnelle Konfiguratiounen. De stäerkste gemeinsam sinn der 3/2-Manéier Versiounen mat Symboler U an C. D'U Symbol duerstellt normalerweis oppen Configuratioun wou port P un port A verbënnt wann de Krunn net energesch ass. D'C Symbol representéiert normalerweis zou, wou P bis A blockéiert ass wann net energesch. Dës 3/2 Konfiguratiounen sinn wou d'Popptventile wierklech blénken well se perfekt Isolatioun mat einfacher Geometrie behalen.
De Ventil kënnt och a 4/2-Wee Konfiguratiounen mat Symboler D an Y, obwuel dës e bësse manner heefeg sinn. Eng 4/2 Funktioun mat Poppet Elementer ze kreéieren ass mechanesch méi komplex well Dir musst leckfräi Isolatioun op verschidde Ports gläichzäiteg halen. D'Design Trade-offs ginn méi Erausfuerderung, dofir betount de Rexroth d'3/2 Versiounen, wou de Poppet Directional Ventil M-SEW 6 seng maximal Zouverlässegkeet an Drockfäegkeet liwwere kann.
Flowkapazitéit maximéiert 25 Liter pro Minutt. Dëst kéint niddereg schéngen am Verglach mat e puer Spullventile, awer et ass tatsächlech raisonnabel fir en D03-Gréisst direkt operéierte Poppet-Ventil. De Solenoid muss souwuel d'Fréijoerkraaft wéi och d'Drockkraaft iwwerwannen, déi op de Poppelement handelt. D'Erhéijung vun der Flowskapazitéit géif e méi grousst Poppberäich erfuerderen, wat en onpraktesch grousse Solenoid fir direkt Operatioun erfuerdert.
Bestellung Code Struktur erkläert
De M-SEW 6 Poppet-Direktiounsventil benotzt e 16-Positioun Bestellungscode, deen all techneschen Detail spezifizéiert. Dëse Code ze verstoen hëlleft Iech genau de Ventil ze kréien deen Dir braucht. Positioun 01 spezifizéiert de Flëssegkeetstyp, deen M fir Mineralöl ass. Positioun 02 weist ob et en 2-Wee-, 3-Wee- oder 4-Wee Ventil ass. Positioun 03 ass SEW, bestätegt datt et e Poppet-Stil direkt operéiert Ventil ass.
Positioun 04 bestätegt d'Gréisst als 6, wat dem NG6 oder D03 Standard entsprécht. Positioun 05 ass Är Symbol Auswiel wéi U oder C. Positioun 07 spezifizéiert den Drock Bewäertung, entweder 420 oder 630 Bar. Positioun 09 geréiert Spannung, mat G24 Standard 24V DC. Optiounen wéi G96 a G110 weisen Operatioun op 110V oder 120V AC duerch Rectifikatioun un.
Positioun 12 gëtt wichteg wann Dir Positiounsiwwerwaachung braucht. De M-SEW 6-Poppet-Richtungsventil kann mat induktiven Sensoren (QMAG24 oder QMBG24) ausgestatt sinn, déi d'tatsächlech Positioun vum Ventil bestätegen. Wéi och ëmmer, dës Iwwerwaachungsoptiounen funktionnéieren nëmme mat der 420 Bar Versioun. Déi méi décker Wunneng erfuerderlech fir 630 Bar Operatioun léisst kee Raum fir d'Standard Sensor Montagearrangement.
Positioun 13 léisst Dir Drossel oder Kontrollventil Inserts addéieren. D'Drossel-Inserts, bezeechent B12 bis B22, beschränken de Flux op verschidden Grad. Wann Dir de Poppet-Direktiounsventil M-SEW 6 mam maximalen Drock a Flow bedreift, kënnen dës Inserts Waasserhammer a Kavitatioun beim Wiessel verhënneren. Positioun 14 spezifizéiert Dichtungsmaterial, entweder Standard NBR oder FKM (vum V Suffix designéiert) fir Kompatibilitéit mat spezielle Flëssegkeeten.
Fluid Kompatibilitéit Considératiounen
De M-SEW 6-Popp-Direktiounsventil funktionnéiert mat Standard Mineralöle, déi DIN 51524 Spezifikatioune treffen. Et handelt och verschidde biodegradéierbar a Feierbeständeg Flëssegkeeten, dorënner HEES, HEPG, HETG, HFDR, an HFDU Typen. D'Wiel vum Dichtungsmaterial gëtt hei kritesch. Standard NBR Dichtungen funktionnéieren gutt mat Mineralöl a funktionnéieren vun -30 °C bis +80 °C. Wann Dir bestëmmte syntheteschen Ester oder polyglycol Flëssegkeeten benotzt, Dir musst FKM Sigel mat V Suffix uginn. FKM-Dichtungen hunn e bësse méi schmuel Temperaturbereich vun -20 ° C bis +80 ° C, awer déi néideg chemesch Resistenz.
Wann Dir d'Dichtungsauswiel falsch kritt, verursaacht séier Degradatioun. NBR-Dichtungen schwellen a falen a bestëmmte syntheteschen Flëssegkeeten, während FKM-Dichtungen härden a knacken wann se ausserhalb vun hirem Temperaturbereich benotzt ginn. D'Dokumentatioun vum Poppet-Richtungsventil M-SEW 6 präziséiert kloer wéi eng Dichtung mat wéi enger Flëssegkeet funktionnéiert, an dës Richtlinnen strikt verfollegen ass net fakultativ.
Installatioun Ufuerderunge Dir kënnt net ignoréieren
D'Montage vum M-SEW 6 Poppet-Direktiounsventil richteg bestëmmt ob et funktionnéiert wéi entworf oder ënner Drock leeft. De Ventil montéiert op en D03 / NG6 Manifold oder Ënnerplack mat véier M5x45 Bolzen. Dës Bolzen musse Grad 10,9 Kraaft sinn an op präzis 8,9 Nm gedréint. Ënner-torquing erlaabt d'Haus vun der Opriichte Uewerfläch ënner Drock ze trennen. Over-torquing kann d'Montage Uewerfläch warp, Stress Konzentratioune schafen, datt zu Sigel Echec Féierung.
D'O-Réng an den Häfen sinn och wichteg. Port P benotzt en 10x2mm O-Ring, während d'Ports A a B 9.25x1.78mm O-Réng benotzen. Dëst sinn net arbiträr Gréissten. Si gi mat de Groove Dimensiounen an erwaarten Drocklaaschten ugepasst. Benotzt falsch O-Réng oder beschiedegt O-Réng garantéiert Leckage datt de ganzen Zweck Néierlag vun engem wielt Poppet Richtung Krunn M-SEW 6 an der éischter Plaz.
D'Solenoidspiral befestigt mat enger Sperrmutter, déi op 4 Nm gedréint ass. Dëst kéint manner kritesch schéngen wéi d'Haaptmontage Bolzen, mee loose Solenoid Opriichte bewierkt Ausriichtung Problemer déi de magnetesche Spalt Erhéijung, Kraaft reduzéieren a potenziell voll poppet Rees verhënneren. De Ventil kann schéngen ze schaffen awer net ganz op oder zou, wat Flowbeschränkungen oder onvollstänneg Versiegelung verursaacht.
Ënnerhalt Virdeeler agebaut Design
E cleveren Aspekt vum M-SEW 6 Poppet-Direktiounsventil ass den eraushuelbare a rotéierbare Spigeldesign. D'Solenoidspiral kann ewechgeholl an ersat ginn ouni d'Drockhalteg hydraulesch Gehäuse ze stéieren. Dëst bedeit datt Dir elektresch Ënnerhalt maache kënnt ouni de ganze hydraulesche System ze depressuréieren. An Héichdrocksystemer ass d'Depressuriséierung an d'Re-Drockuriséierung Zäitopwendeg a potenziell geféierlech. Wann Dir fäeg ass eng gescheitert Spule auszetauschen ouni den hydraulesche Circuit ze beréieren, reduzéiert d'Downtime wesentlech.
D'Spiral rotéiert 90 Grad, wat hëlleft mat Kabelrouting an enke Manifoldblocken. Dir kënnt d'elektresch Verbindung orientéieren fir Interferenz mat benachbaren Komponenten ze vermeiden. Dës Flexibilitéit mécht de Kopplungsrichtungsventil M-SEW 6 méi einfach ze integréieren an komplexe Versammlungen wou Plaz limitéiert ass.
De Poppet Design selwer erfuerdert manner Ënnerhalt wéi Spullventile. Et gi keng präzis machinéiert Rutschflächen, déi sech lues a lues verschleiwen an d'Leckage erhéijen. Entweder seet d'Popp oder net. Soulaang d'Kontaminatioun d'Sëtzflächen net beschiedegt, behält de Ventil seng Nullleckleistung wesentlech onbestëmmt.
Wou Dëse Ventil am meeschte Sënn mécht
D'Poppet-Richtungsventil M-SEW 6 exceléiert an Uwendungen wou d'Laascht ouni Drift fir verlängert Perioden ofgehale musse ginn. Hydraulesch Spannsystemer a Maschinneninstrumenter representéieren e perfekte Gebrauchsfall. Soubal d'Klemm op engem Werkstéck zou ass, muss se mat Nulldrockverloscht während der Bearbechtung ageklemmt bleiwen. Och e klenge Leck erlaabt d'Klemm lues ze entlaaschten, wat potenziell d'Werkstéck während der Schneidoperatioun verännert.
Akkumulatorisolatioun ass eng aner natierlech Passung. Wann Dir en Akkumulator gelueden hutt an et dann aus dem Rescht vum Circuit muss isoléieren, e leckende Isolatiounsventil blutt graduell den Drock aus dem Akkumulator. De M-SEW 6 Poppet-Direktiounsventil hält dësen Drock onbestëmmend. Sécherheetskreesser profitéieren och enorm. Wann e Sécherheetssystem hänkt dovun of, de Flux ze verhënneren, wann en energesch ass, kann intern Leckage duerch e Spullventil onbedéngt Bewegung erlaben, och wann d'Kontrollsignal aus ass.
Testsystemer déi den Drock musse halen fir Leckdetektioun erfuerderen Null-Leck Isolatiounsventile. Héichdrockformen a Schmiedepressen funktionnéieren bei Drock, wou de M-SEW 6 seng 630 Bar Bewäertung wäertvoll gëtt. Subsea hydraulesch Systemer konfrontéiert souwuel héich Drock wéi och schwéier Zouverlässegkeet Ufuerderunge wou d'Poppet Direktional Ventil M-SEW 6's Leck-gratis Design kritesch Sécherheetsmargen bitt.
Géint kompetitiv Optiounen vergläichen
D'D1SE Serie vum Parker Hannifin stellt den nootsten direkten Konkurrenz zum M-SEW 6-Poppet-Direktiounsventil an der D03 Gréisst Gamme duer. Den D1SE handhabt Drock bis zu 350 Bar a fléisst bis zu 20 Liter pro Minutt. Et benotzt eng ähnlech Poppet-Designphilosophie mat Kegel-Typ Sëtzelementer. D'Schaltzäite si méi lues, ongeféier 50ms fir Energie an 60ms fir Energiséierung op DC Operatioun.
Den Drockdifferenz tëscht 350 Bar an 630 Bar weist verschidde Maartstrategien op. De Parker zielt den D1SE op de méi breede Maart vun Uwendungen déi leckfräi Isolatioun bei normalen industriellen Drock brauchen. Rexroth positionéiert de M-SEW 6-Poppet-Direktiounsventil fir de Premium-Segment wou extremer Drockfäegkeet méi héich Käschten justifiéiert. Uwendungen déi wierklech 630 Bar Kapazitéit brauchen, hunn limitéiert Alternativen, wat dem Rexroth eng staark Positioun an där Nisch gëtt.
Déi méi séier Schaltzäite vum M-SEW 6, besonnesch d'10-15ms Energiezäit, bidden e konkrete Sécherheetsvirdeel an Noutausschaltszenarien. Dat 45ms Ënnerscheed tëscht dem M-SEW 6 an D1SE kéint bestëmmen ob eng Maschinn stoppt ier se Schued oder Verletzung verursaacht. Fir Sécherheetskritesch Uwendungen, méi séier Äntwertzäiten sinn net nëmme flott Features, si si wesentlech Ufuerderungen.
Versteesdemech d'Trade-offs
D'Wiel vun engem Poppet-Direktiounsventil M-SEW 6 heescht akzeptéieren bestëmmte Aschränkungen. D'25 Liter pro Minutt Flow Kapazitéit wäert net Applikatiounen zefridden déi héich Flux Tariffer brauchen. Den Drockongleichgewicht inherent am Poppet-Design bedeit datt de Solenoid méi haart schafft fir de Ventil géint de Systemdrock opzemaachen. Direkt operéiert Poppet Ventile erreechen praktesch Grenzen ronderëm de Flux an den Drockberäicher déi de M-SEW 6 erreecht. Däitlech méi grouss ginn géif Pilotoperatioun erfuerderen, wat Komplexitéit a Käschten ergänzt.
D'Montage Präzisioun Ufuerderunge si méi streng wéi typesch Spullventile. Dir kënnt den M-SEW 6-Poppet-Direktiounsventil net op eng rau machinéiert Uewerfläch schrauwen an erwaarden datt et bei 630 Bar zougemaach gëtt. D'Manifold oder d'Ënnerplack brauch eng korrekt Veraarbechtung fir d'Flaachheet an d'Finishspezifikatiounen ze treffen. Dëst füügt Käschte fir de Gesamtsystem bäi, awer liwwert d'Nullleckleistung, déi d'Auswiel vun engem Poppet-Ventil an der éischter Plaz justifiéiert.
D'Positiounsiwwerwaachungsbegrenzung op der 630 Bar Versioun ass wichteg an Uwendungen déi funktionell Sécherheetsverifizéierung erfuerderen. Wann Är Sécherheetsanalyse bestëmmt datt Dir Positiounsfeedback braucht fir de Ventil zou ze beweisen, musst Dir d'420 Bar Drocklimit akzeptéieren. Dëst stellt e fundamentalen Ingenieursaustausch duer, wou de Rexroth gewielt huet net déi strukturell Integritéit ze kompromittéieren déi fir 630 Bar gebraucht gëtt fir Sensoren z'empfänken.
Maacht déi richteg Wiel fir Är Applikatioun
Wann Är Applikatioun absolut null intern Leckage erfuerdert, gehéiert de Poppet-Richtungsventil M-SEW 6 op Är Shortlist. Wann Dir den Drock iwwer 400 Bar halen musst, ginn Är Optiounen erheblech schmuel an de M-SEW 6 gëtt ee vun de wéinege liewensfäeg Choixen an der D03 Gréisst. Wann séier energesch Äntwert wichteg ass fir d'Sécherheet, bitt d'10-15ms Schaltzäit richteg Virdeeler. Wann Dir mat biodegradéierbaren oder Feierbeständeg Flëssegkeeten schafft, handhabt d'FKM Dichtungsoptioun Kompatibilitéit déi e puer kompetitiv Ventile net ubidden.
Ëmgekéiert, wann Dir héich Flowraten iwwer 30 Liter pro Minutt braucht, funktionnéiert de M-SEW 6-Poppet-Richtungsventil net. Wann Är Applikatioun dacks Cycling mat maximalem Flux an Drock involvéiert, sollt Dir suergfälteg evaluéieren ob de Ventil a senge Leeschtungsgrenze bleift oder ob Dir Drossel-Inserts braucht fir d'Konditioune ze managen. Wann Dir 4/2 Funktionalitéit mat komplexe Schalterfuerderunge braucht, kann e Spullventil tatsächlech méi einfach sinn trotz senge Leckeigenschaften.
D'Gesamtkäschte vun der Besëtzer Berechnung favoriséiert de M-SEW 6 Poppet-Direktiounsventil an Uwendungen wou d'Standzäit deier ass. Déi laang Liewensdauer, minimale Verschleiung an einfache Spiralersatz reduzéieren d'Ënnerhaltskäschte an d'Systemaustausch. Den initialen Akafspräis leeft méi héich wéi Standard Spullventile, awer a kriteschen Uwendungen wou Zouverlässegkeet wichteg ass, ginn dës Premiumkäschte séier amortiséiert.
Technesch Dokumentatioun an Ënnerstëtzung
Bosch Rexroth bitt iwwergräifend technesch Dokumentatioun fir den M-SEW 6 Poppet-Direktiounsventil mat CAD Modeller a verschidde Formater, volldimensional Zeechnungen an detailléiert Leeschtungskurven. D'Dokumentatioun spezifizéiert kloer all Installatiounsufuerderunge, O-Ring Spezifikatioune, Dréimomentwäerter a Flëssegkeetskompatibilitéitsinformatioun. Dës Spezifikatioune genau ze folgen ass kritesch fir déi bewäertte Leeschtung z'erreechen.
De Ventil entsprécht ISO 4401-03-02-0-05 an DIN 24340 Form A Montagenormen, fir Kompatibilitéit mat Industriestandard Manifolds a Subplates ze garantéieren. Dës Standardiséierung reduzéiert d'Integratiounsrisiko a mécht de M-SEW 6-Poppet-Direktiounsventil zu engem einfachen Ersatz fir aner D03-Ventile beim Upgrade vun engem System fir besser Leckleistung.
Finale Considératiounen
De Bosch Rexroth M-SEW 6 Poppet Richtungsventil stellt eng spezialiséiert Léisung fir exigent Uwendungen duer. Et probéiert net alles fir all Uwendungen ze sinn. Amplaz konzentréiert se sech op eng Aarbecht aussergewéinlech gutt ze maachen: Leckfräi Isolatioun bei Drock bis zu 630 Bar an engem standardiséierte D03 Package liwweren. D'Ingenieur, déi dëst méiglech mécht, erfuerdert Opmierksamkeet op Detailer während der Installatioun an der Uwendung, awer liwwert Leeschtung déi konventionell Spullventile einfach net passen.
Fir Ingenieuren, déi u Laascht-Haltkreesser, Sécherheetssystemer oder Héichdrockapplikatiounen schaffen, ze verstoen wat de M-SEW 6 Poppet-Direktiounsventil bitt hëlleft informéiert Komponentauswielen ze maachen. D'Kapazitéite vum Ventil passen mat spezifesche Viraussetzungen aus, wou seng Stäerkten am meeschte wichteg sinn. Wielt et fir déi richteg Applikatioun liwwert zouverlässeg, leckfräi Leeschtung déi seng Premiumpositionéierung um Maart justifiéiert.
