Wann Dir mat schwéieren industriellen Maschinnen schafft, ass et essentiell ze verstoen wéi flësseg Kraaft duerch Äre System beweegt. Am Häerz vu ville High-Flow-hydraulesche Systemer sëtzt e kritesche Bestanddeel, deen de Directional Kontrollventil genannt gëtt, speziell d'WH Serie vu Bosch Rexroth. Dës Ventile kënnen op den éischte Bléck net beandrockend ausgesinn, awer si maachen e puer schwiereg Erhiewungen a Fabriken an industriellen Astellunge ronderëm d'Welt.
Wat mécht Direktional Kontrollventile sou wichteg
Denkt un e Richtungskontrollventil als Traffic Cop fir hydraulesch Flëssegkeet. Seng Haaptaufgab ass ze entscheeden wou d'Flëssegkeet geet, déi direkt kontrolléiert wéi Är Maschinnen bewegt. Egal ob Dir ufänkt, stoppt, beschleunegt oder d'Richtung vun engem hydraulesche Zylinder ännert, de Richtungskontrollventil mécht et geschitt.
De WH-Typ bezitt sech speziell op pilotbetriebene Directional Kontrollventile déi hydraulesch Drock benotze fir den Haaptfloss ze kontrolléieren. Dëst ass méi wichteg wéi Dir denkt. Wann Dir mat héije Fluxraten a grousse Volumen vu Flëssegkeet ze dinn hutt, huet en einfachen direkt operéierten Ventil just net genuch Muskel fir d'Aarbecht ze maachen. D'Kräften, déi op e grousse Ventil Spool handelen, sinn enorm, an dat ass wou Pilotoperatioun néideg ass.
Bosch Rexroth huet hir WH Serie entwéckelt fir genau dës usprochsvoll Situatiounen ze handhaben. Dës Ventile kënnen Drock bis zu 350 Bar verwalten a Flowrate bis 1100 Liter pro Minutt erreechen. Fir dat an der Perspektiv ze setzen, schwätze mir iwwer genuch hydraulesch Flëssegkeet ze beweegen fir massiv industriell Pressen, schwéier Formausrüstung a grouss Materialhandlungssystemer z'erhalen.
Wéi WH Serie Direktional Kontrollventile funktionnéieren
D'Schéinheet vum WH Direktional Kontrollventil läit a sengem zweestufegen Design. Amplaz ze probéieren eng grouss, schwéier spool direkt ze plënneren, benotzt de System e klenge Pilot Krunn engem vill méi grouss Haaptrei Krunn ze kontrolléieren. Et ass Muecht Verstäerkung an Aktioun.
Hei ass wéi et an der Praxis funktionnéiert. D'Pilotstadium benotzt eng kleng Quantitéit vum hydraulesche Drock fir e klenge Ventil Spool ze verschwannen. Dëst schaaft en Drockdifferenz deen op d'Enn vun der vill méi grousser Haaptspool wierkt. Dësen Drockdifferenz generéiert genuch Kraaft fir d'Flëssegkeetskräften an d'Reibung ze iwwerwannen, wat den Haaptspool erlaabt d'Positioun ze verschwannen an de ganze Systemfloss ëmzeleeën.
D'WH Bezeechnung seet Iech datt dëst reng hydraulesch Pilotkontrolle ass. All d'Kontrollsignaler kommen aus hydrauleschen Drockquellen, net elektresch Solenoiden. Dëst mécht WH Ventile besonnesch wäertvoll an Ëmfeld wou elektresch Systemer problematesch kënne sinn, wéi Ënnerwaasserapplikatiounen, extrem Temperaturen oder explosive Atmosphären.
Bannen am Ventilkierper fannt Dir e präzis machinéierte Buer, wou de gehärte Stahlspool hin an hier rutscht. De Spull huet suergfälteg entworf Lännereien a Rillen, déi mat Häfen am Ventilkierper opgeriicht sinn. Wéi de Spull bewegt, mécht se dës Flowweeër op a schléisst d'Flëssegkeet op verschidden Aktuatoren oder zréck an den Tank.
Verschidde Konfiguratiounen fir verschidde Bedierfnesser
Direktional Kontrollventile kommen a verschiddene Konfiguratiounen, an d'Terminologie ze verstoen hëlleft wann Dir de richtege Ventil auswielt. D'Zuelen, déi Dir an de Ventilbeschreiwungen gesitt, bezéien sech op d'Zuel vun den Häfen a Positiounen.
A véier-Wee, dräi-Positioun Krunn (geschriwwe als 4/3) huet véier Flëssegket Verbindungen an dräi verschidde Betribssystemer Positiounen. Déi véier Häfen enthalen typesch Pompelversuergung, Tank zréck, an zwee Aarbechtshäfen déi mat Ärem Aktuator verbannen. Déi dräi Positiounen enthalen normalerweis zwou aktiv Positiounen fir Ären Zylinder oder Motor an entweder Richtung ze bewegen, plus eng zentral Positioun.
Déi zentral Positioun ass méi wichteg wéi vill Leit realiséieren. An engem zouenen Zentrum Configuratioun stoppt all Flux wann de Krunn zréck an Zentrum. Dëst funktionnéiert gutt mat fixe Verdrängungspompelen a wann Dir präzis Positiounshalt braucht. En oppenen Zentrum erlaabt de Pompelfloss zréck an den Tank an der neutraler Positioun zréckzekommen, d'Wärmegeneratioun ze reduzéieren awer potenziell erlaabt datt Ären Aktuator ënner Laascht dreift. Tandem Zentrum Konfiguratiounen bidden e Mëttelstuf, d'Pompel entluede wärend d'Actuator Ports blockéiert.
D'WH Serie bitt all dës Zentrumbedéngungen a méi. Dir kënnt Ventile mat Fréijoerszenter bestellen, wou d'Federen d'Spull zréck op Neutral drécken, oder Drockzentréieren, wou den hydraulesche Drock de Spull zentréiert hält. E puer Uwendungen brauche Fréijoersoffsetkonfiguratiounen oder hydraulesch Spannungen, déi de Spull an egal wéi enger Positioun hale wou se fir d'lescht bestallt gouf.
Technesch Spezifikatioune déi Matière
Wann Dir Richtungskontrollventile vergläicht, soen verschidde Spezifikatioune Iech wat de Ventil tatsächlech an Ärem System maache kann. D'WH Serie deckt nominell Gréissten vun NG10 bis NG32. Déi nominell Gréisst bezitt sech direkt op wéi vill Flux de Ventil kann handhaben.
En NG10 Ventil kéint 200 bis 300 Liter pro Minutt handhaben, wat mëttelgrouss Maschinnen passt. Schrëtt bis op NG32, an Dir sicht op déi 1100 Liter pro Minutt maximal Flux Kapazitéit. Dës méi grouss Gréisst ass wat Dir fir déi gréissten Industriepressen oder High-Speed-Produktiounsausrüstung uginn.
Den 350 Bar maximalen Aarbechtsdrock Bewäertung setzt WH Ventile an der High-Performance Kategorie. Vill industriell Systemer funktionnéieren mat 200 bis 250 Bar, sou datt dës extra Drockkapazitéit eng Sécherheetsmarge bitt an de Ventil erlaabt an de schwieregste Circuiten ze schaffen.
All WH Direktional Kontrollventile montéieren no ISO 4401 Normen. Dësen internationale Standard definéiert genau wou d'Ports lokaliséiert sinn a wéi d'Montagefläch machinéiert ass. Firwat ass dat wichteg? Well et heescht datt Dir potenziell e Bosch Rexroth Ventil fir e Parker oder Eaton Äquivalent austausche kënnt ouni Äert Manifold oder Sanitär z'änneren. Dës Standardiséierung spuert enorm Quantitéiten un Zäit a Suen am Systemdesign an Ënnerhalt.
D'Ventile funktionnéieren mat Mineralöl oder Phosphatester hydraulesche Flëssegkeeten iwwer eng Temperaturberäich vun negativ 30 bis positiv 80 Grad Celsius. Dës breet Operatiounsfenster deckt déi meescht industriell Ëmfeld ouni speziell Temperaturkompensatioun ze erfuerderen.
Real-World Uwendungen Wou WH Valves Excel
Gitt an all schwéier Fabrikatiounsanlag an Dir wäert méiglecherweis WH Serie Richtungskontrollventile bei der Aarbecht fannen. Stolmillen benotzen se fir massiv Formpressen ze kontrolléieren. Sprëtz molding Planzen vertrauen op hinnen fir d'héich-Kraaft clamping Systemer datt Formen ënner extremen Drock zougemaach halen.
Grouss Maschinn Tools presentéieren eng aner gemeinsam Applikatioun. Wann e CNC Bearbechtungszentrum muss séier e schwéieren Dësch positionéieren oder e Werkstéck klemmen, stellt e WH-Direktiounskontrollventil déi entscheedend, mächteg Schalteraktioun erfuerderlech. D'Kapazitéit vum Ventil fir héich Flowraten ze handhaben heescht datt dës Beweegunge séier geschéien, d'Zykluszäit reduzéieren an d'Produktivitéit erhéijen.
Material Handhabungsausrüstung wéi hydraulesch Liften a Liftplattformen profitéieren och vun der WH Technologie. Dës Uwendunge verlaangen Zouverlässegkeet iwwer bal alles anescht, an den einfachen, robusten Design vun engem pilotbetriebene Directional Kontrollventil liwwert genau dat.
Wat mécht WH Ventile besonnesch gëeegent fir dës Uwendungen ass hir Toleranz fir manner wéi perfekt Operatiounsbedingungen. Industriell hydraulesch Systemer kënnen dacks déi ultra-propper Flëssegkeetsbedéngungen net erhalen, déi méi sophistikéiert proportional Ventile erfuerderen. WH Ventile funktionnéieren zouverlässeg mat hydraulesche Flëssegkeetsreinheet ronderëm ISO 4406 20/18/15, wärend proportional Ventile 19/16/13 oder besser brauchen. Dësen Ënnerscheed an de Filtratiounsufuerderungen iwwersetzt direkt op méi niddereg Operatiounskäschten a méi laang Serviceintervaller.
Vergläicht WH Ventile mat der Konkurrenz
Den industrielle Richtungskontrollventilmaart enthält verschidde grouss Spiller iwwer Bosch Rexroth. D'Eaton's Vickers Divisioun bitt d'DG3V-10 Serie fir hydraulesch Pilotoperatioun an DG5V-10 fir Solenoid Pilotoperatioun. Dës konkurréiere direkt mat WH- a WEH-Ventile, déi ähnlech Flowskapazitéiten an Drockbewäertungen ubidden.
Parker Hannifin produzéiert grouss pilotbetrieb Ventile an hirer D81VW Serie a méi breet D-Serie Opstellung. Wéi déi aner, entspriechen dës Ventile den ISO 4401 Montagenormen a liwweren vergläichbar Leeschtung.
Déi interessant Saach iwwer dës kompetitiv Landschaft ass wéi ähnlech d'Top-End Spezifikatioune ginn. All dräi grouss Hiersteller bidden Ventile fir 350 Bar Drock an 1100 Liter pro Minute Flux. Si befollegen all déiselwecht Montagenormen. Dës Konvergenz reflektéiert Maartfuerderunge fir Austauschbarkeet an huet eng Situatioun erstallt wou Konkurrenz méi op sekundäre Faktoren geschitt wéi Liwwerzäit, technesch Ënnerstëtzung a spezifesch Konfiguratiounsoptiounen anstatt pure Leeschtungsgrenzen.

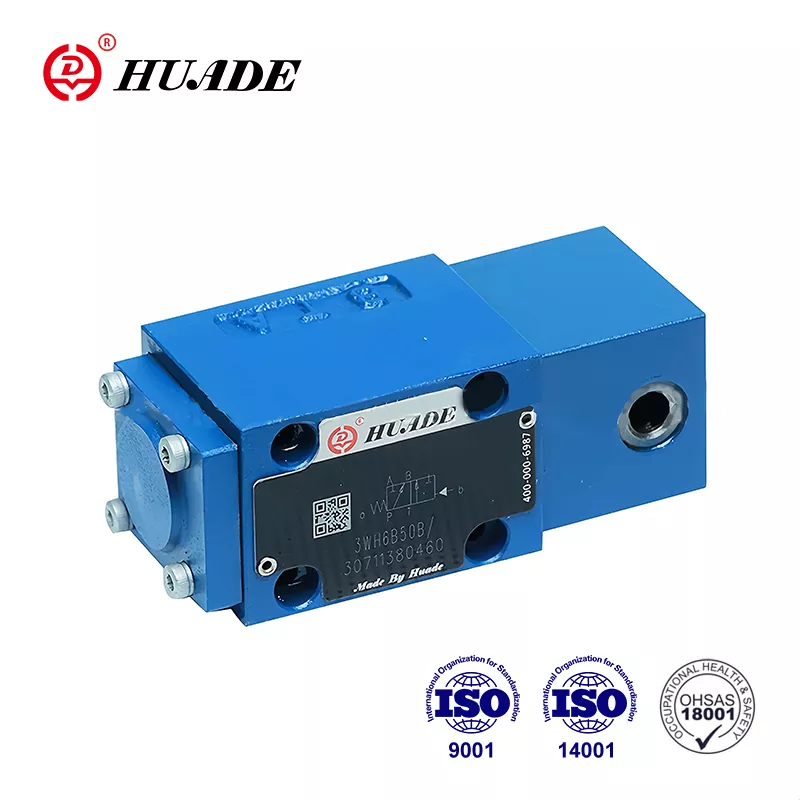

Asiatesch Hiersteller sinn och op de Maart mat ISO 4401 kompatiblen Ventile komm. Firmen wéi Huade a Shanghai Lixin bidden WH-kompatibel Produkter zu kompetitive Präisser, besonnesch attraktiv fir Keefer a séier industrialiséiere Regiounen. Och wann dës Alternativen net déiselwecht Markenerkennung droen, verfollegen se déiselwecht Basisdesignprinzipien a Montagenormen.
Ënnerhalt Considératiounen a gemeinsam Problemer
Ee bedeitende Virdeel vun der WH Serie Richtungskontrollventile ass hire relativ einfachen Ënnerhaltprofil. Am Géigesaz zu raffinéierte proportional Ventile mat hiren enge Toleranzen a komplexe Feedbacksystemer, sinn traditionell Pilotbetrieb Ventile zimlech verzeiend.
De stäerkste gemeinsam Feeler Modus ass spool sticking, normalerweis duerch Kontaminatioun an der hydraulesch Flëssegket verursaacht. Kleng Partikel kënnen an de klenge Spalten tëscht Spull a Buer accumuléieren, a verhënnert glat Bewegung. Regelméisseg Flëssegkeetsännerungen an adäquat Filtratioun verhënneren déi meescht vun dësen Themen.
Intern Leckage entwéckelt sech mat der Zäit wéi normal Verschleiung d'Späichere tëscht Spull a Buer erhéicht. Dëst weist sech als méi lues Aktuatorgeschwindegkeet, reduzéierter Kraaft a verstäerkter Hëtztgeneratioun. Wann intern Leckage exzessiv gëtt, ass déi eenzeg richteg Fix Ventil Ersatz. D'Käschte vum Neibau iwwerschreiden typesch d'Käschte vun engem neie Ventil fir déi meescht Gréissten.
Extern Leckage vu Dichtungen oder Fittingsverbindungen ass normalerweis méi einfach ze adresséieren. Vill Dichtungen kënnen ouni spezialiséiert Tools ersat ginn. Wéi och ëmmer, wann d'Spull selwer am Dichtungsberäich beschiedegt ass, gëtt Ersatz noutwendeg.
Pilot Versuergungsdrock verdéngt speziell Opmierksamkeet op WH Ventile. Zënter datt de Pilotkrees d'Haaptspoolpositioun kontrolléiert, beaflosst all Probleemer mam Pilotdruck direkt d'Ventilfunktioun. Ob benotzt intern Pilot Fourniture vun der Haaptrei Pompel oder extern Pilot Fourniture vun enger separater Quell, datt Drock muss stabil bleiwen an adäquate fir zouverlässeg Verréckelung.
Déi initial Käschte vun engem Qualitéitsdirektiounskontrollventil kënne bedeitend schéngen. Mëtt-Range Bosch Rexroth Assemblée kéint ronn 450 Dollar lafen, mat méi grouss oder méi komplex Konfiguratiounen méi kascht. Wéi och ëmmer, d'Gesamtkäschte vum Besëtz hänkt staark vun der Zouverlässegkeet an dem Liewensdauer of. WH Ventile verdéngen hir Ënnerhalt duerch Joere vun zouverlässeg Operatioun mat minimaler Opmierksamkeet.
D'Zukunft vun Directional Kontroll Technologie
D'hydraulesch Ventilindustrie ass net stoen. Zwee grouss Trends sinn d'Landschaft nei gestalten, awer weder huet WH-Stil Ventile nach obsolet gemaach.
Proportional Directional Kontrollventile bidden kontinuéierlech variabel Flowkontrolle anstatt einfachen On-Off Schalten. Andeems Dir den Input Signal variéiert, kënnt Dir d'Aktuatorgeschwindegkeet a Kraaft präzis kontrolléieren. Dëst bréngt bedeitend Virdeeler fir Uwendungen déi glat Bewegung oder exakt Positionéierung erfuerderen. Wéi och ëmmer, proportional Ventile verlaangen vill méi propper hydraulesch Flëssegkeet, erfuerdert regelméisseg Kalibratioun, a kascht allgemeng méi fir ze kafen an z'erhalen.
Digital Hydraulik stellt eng méi fundamental Verréckelung vun der Approche duer. Amplaz vun Analog Ventile wéi d'WH Serie oder proportional Ventile ze benotzen, digital hydraulesch Systemer benotzen Arrays vu schnell-schalten On-Off Ventile. Andeems Dir dës Ventile séier pulséiert, kann de System präzis Kontroll erreechen, déi proportional Ventile konkurréiert oder iwwerschreift, während d'Einfachheet an d'Robustheet vun On-Off Komponenten behalen.
Digital Hydraulik versprécht grouss Energiespueren andeems se vill vun den Drosselverloschter eliminéiert, déi an traditionelle Systemer inherent sinn. D'Technologie bitt och eng agebaute Redundanz, well verschidde kleng Ventile kënnen kompenséieren wann ee feelt. D'Produktiounskäschte kéinte wesentlech erofgoen wann d'Bänn eropgoen, well digital Ventile si méi einfach ze fabrizéieren wéi Präzisioun proportional Ventile.
Trotz dëse Fortschrëtter behalen traditionell WH Direktional Kontrollventile wichteg Virdeeler. Si erfuerderen manner sophistikéiert Kontrollelektronik, toleréiere Kontaminatioun besser wéi proportional Ventile, an integréieren nahtlos an existéierend Systemer, déi ronderëm ISO 4401 Standards gebaut sinn. Fir Applikatiounen déi robust, High-Flow-Schalter ouni kontinuéierlech Kontroll brauchen, bleiwen WH-Ventile déi kosteneffektivst Léisung.
Bosch Rexroth erkennt dës kompetitiv Drock an huet hir Connected Hydraulics Strategie entwéckelt. Dës Approche füügt Sensoren an digital Schnëttplazen un traditionell hydraulesch Komponenten bäi, bréngt se an d'Industrie 4.0 Ëmfeld ouni komplette System Neidesign ze erfuerderen. E WH-Ventil mat integréierten Drocksensoren a Positiounsiwwerwaachung ka wäertvoll Donnéeën fir prévisiv Ënnerhalt ubidden, während se ëmmer nach seng fundamental Schaltfunktioun ausféieren.
Déi richteg Valve Selektioun maachen
D'Wiel tëscht engem traditionelle WH Direktional Kontrollventil an méi nei Technologien hänkt vun Äre spezifesche Applikatiounsufuerderunge of. Fir nei Systemer, déi präzis Geschwindegkeetskontrolle oder komplexe Bewegungsprofile erfuerderen, sinn proportional Ventile oder digital Hydraulik Sënn trotz hire méi héije Käschten an Ënnerhaltfuerderungen.
Fir Ersatzdeeler an existente Systemer representéieren WH Ventile normalerweis déi prakteschst Wiel. Si falen an de Standard ISO 4401 Montagemuster, schaffen mat existente Pilotkreesser a bidden bewisen Zouverlässegkeet. Fokus Är Liwwerantauswiel op Firmen déi gutt technesch Ënnerstëtzung ubidden an déi spezifesch Konfiguratiounsoptiounen déi Dir braucht, wéi justierbar Schaltzäiten oder Drockzenteréierung.
Wann d'Kontaminatiounskontroll schwéier oder onméiglech ass z'erreechen, sinn traditionell pilotbetriebt Direktiounskontrollventile kloer iwwer proportional Alternativen. Industrien wéi Biergbau, Bëschaarbecht, an Ofbau falen dacks an dës Kategorie. De WH-Ventil méi grouss intern Clearances an de méi einfachen Design toleréiere Bedéngungen déi séier méi sophistikéiert Kontrollen zerstéieren.
De Schlëssel ass d'Ventiltechnologie un déi aktuell Systembedürfnisser ze passen anstatt automatesch déi neist Optioun ze wielen. WH Serie Direktional Kontrollventile sinn zënter Joerzéngte an der Produktioun bliwwen well se richteg Probleemer effektiv léisen. Si wäerte weider industriell Systemer zerwéieren soulaang Uwendungen existéieren déi Simplicitéit, Robustheet an High-Flow Kapazitéit iwwer kontinuéierlech variabel Kontroll schätzen.
Verstoen wéi dës Ventile funktionnéieren, wat se gutt maachen, a wou Alternativen besser kënne servéieren hëlleft Iech informéiert Entscheedunge fir Är spezifesch hydraulesch Systemer ze treffen. Egal ob Dir existent Ausrüstung ënnerhält oder nei Installatiounen designt, de WH-Direktiounskontrollventil verdéngt als bewisen, zouverlässeg Léisung fir High-Power Flëssegkeetskontrollapplikatiounen ze berücksichtegen.
