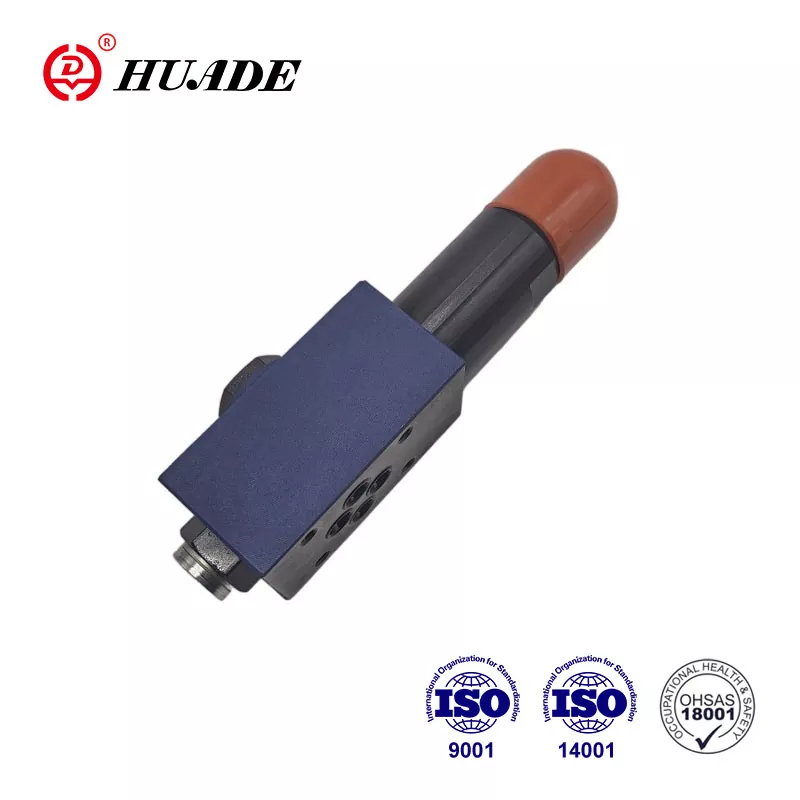

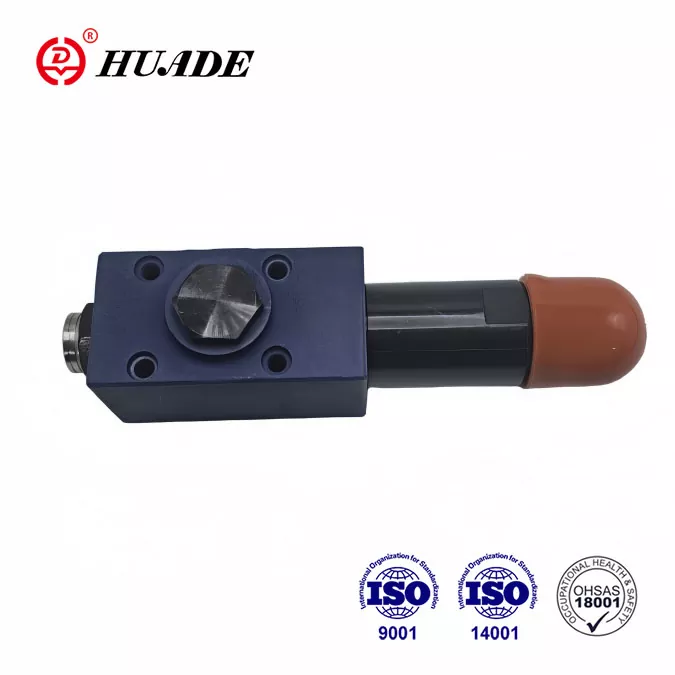

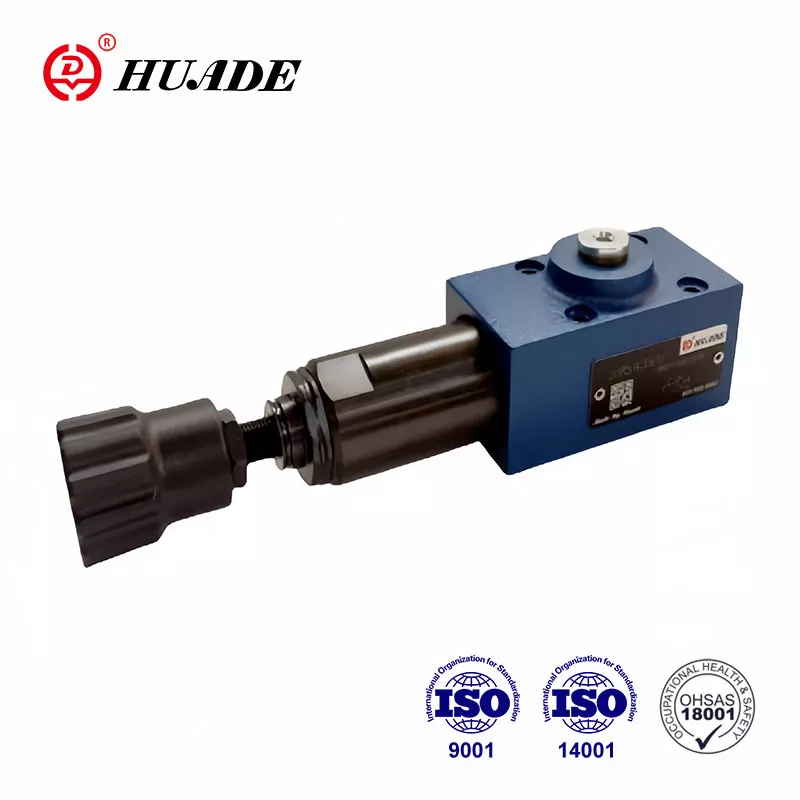

D'Haaptfunktioun vum Drockreduktiounsventil DR 6 DP ass den Drock am System ze kontrolléieren. Wéinst laangfristeg Zesummenaarbecht, DR 6 DP Serie vun Huade® kann déi selwecht Zort Rexroth ersetzen. D'Fabréck ass eng national Schlëssel Entreprise an huet eng Serie vun Éierenhal Certificaten a Patenter a China kritt. Huade Hydraulic konzentréiert sech op d'Praktikitéit vu senge Produkter wärend d'Qualitéit vu senge Produkter assuréiert. D'Präisser vu sengen Drockreduktiounsventile si relativ bëlleg.
|
Max. Betribsdrock (Port P) (MPa) |
bis 31.5 |
|
Max. Secondaire Drock (Port A) (MPa) |
bis 2,5; bis 7,5; bis 15,0; bis 21,0; bis 31.5 |
|
Max. Réckdrock (Ports T(Y)) (MPa) |
bis 16 |
|
Max.flow (L/min) |
bis 60 |
|
Drockfluid Mineralöl |
Mineralöl (fir NBR-Dichtung) oder Phosphatester (fir FPM-Dichtung) |
|
Viskositéitsberäich (mm²/s) |
10-800 |
|
Drock Flëssegkeet Temperatur Beräich (℃) |
-30 bis +80 |
|
Grad vun der Kontaminatioun (um) |
Maximal zulässlech Verschmotzungsgrad vun der Flëssegkeet ass NAS 1638 Klass 9. |
|
Gewiicht (kg) |
ongeféier 1,2 |
Fonctiounen:
▶ Ënnerplackmontage
▶ 5 Drock Bewäertungen
▶ 4 Upassungselementer:
. Rotary Knäppchen
. Stellschraube mat sechseckegen a Schutzkapp

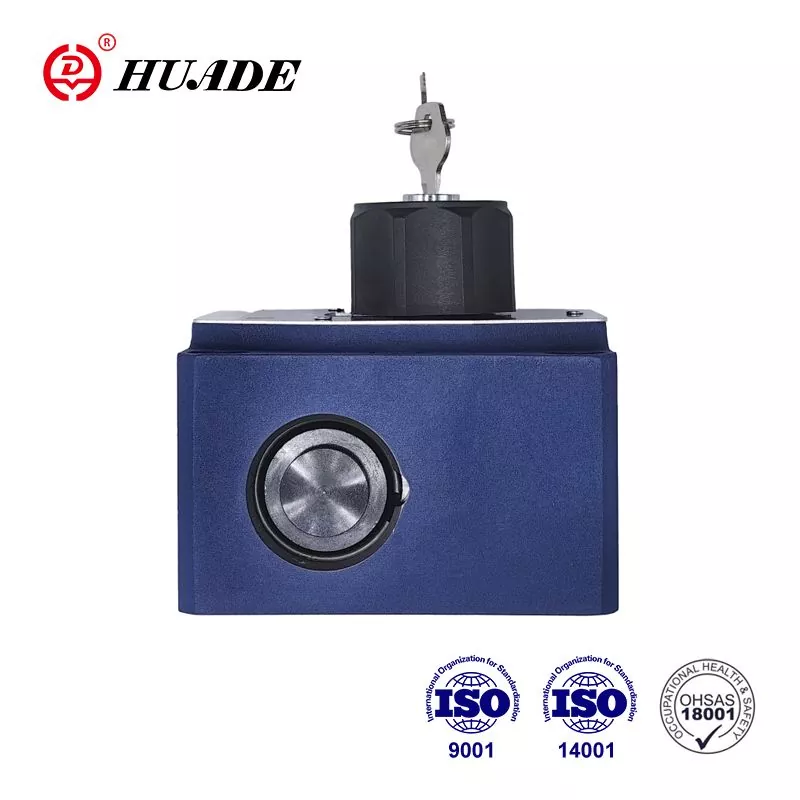

. Sperrbare Rotary Knob mat Skala
. Rotary Knob mat Skala
▶ Kontrollventil, optional
▶ Portingmuster nach DIN 24 340, Form D, ISO 5781 und CETOP - RP 121H
Applikatioun:
Drockreduktiounsventil Typ DR 6 DP gëtt benotzt fir de Systemdrock ze reduzéieren.
De Ventil Typ DR 6 DP ass en 3-Wee direkt bedriwwen Drockreduktiounsventil mat enger Drockrelieffunktioun op der sekundärer Säit.
De sekundären Drock gëtt vum Drockjustéierungselement (4) festgeluecht. An der Rou ass de Ventil normalerweis op an d'Drockflëssegkeet kann onbehënnert vum Hafen P op den Hafen A fléien. Den Drock am Hafen A ass gläichzäiteg iwwer d'Kontrollleitung (6) am Spullberäich vis-à-vis vun der Kompressioun präsent. Fréijoer (3). Wann den Drock am Hafen A den Drockniveau, deen am Kompressiouns Fréijoer (3) festgeluegt ass, iwwerschreift, bewegt de Kontrollspool (2) an d'Kontrollpositioun an hält de festgeluechten Drock am Hafen A konstant.
D'Kontroll a Pilot Ueleg ginn aus port A iwwer Kontroll Linn (6) geholl.
Wann den Drock am Hafen A ëmmer nach eropgeet wéinst externe Kräften op den Aktuator, beweegt d'Kontrollspool (2) nach méi wäit an d'Kompressiouns Fréijoer (3).
Dëst bewierkt e Flux Wee op port A via Kontroll Land opgemaach ginn (8) op der Kontroll spool (2) op den Tank. Genuch Drockflëssegkeet fléisst dann an den Tank fir all weider Drock erop ze verhënneren.
D'Fréijoerskammer (7) gëtt ëmmer drainéréiert fir extern iwwer Port T (Y) ze tanken.
Fir de fräie Retourfluss vum Hafen A op den Hafen P kann en optionalen Réckschlagventil (5) ugepasst ginn.
Eng Drockmeterverbindung (1) erlaabt de sekundären Drock um Ventil ze iwwerwaachen.
Struktur vun DR 6 DP 1-50B
Symboler vun DR 6 DP
