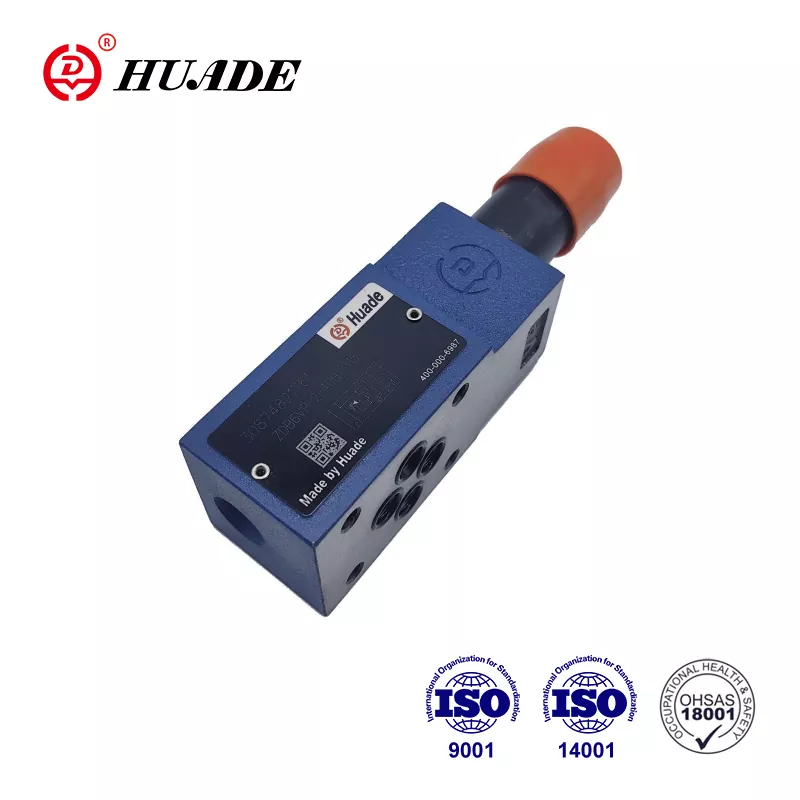

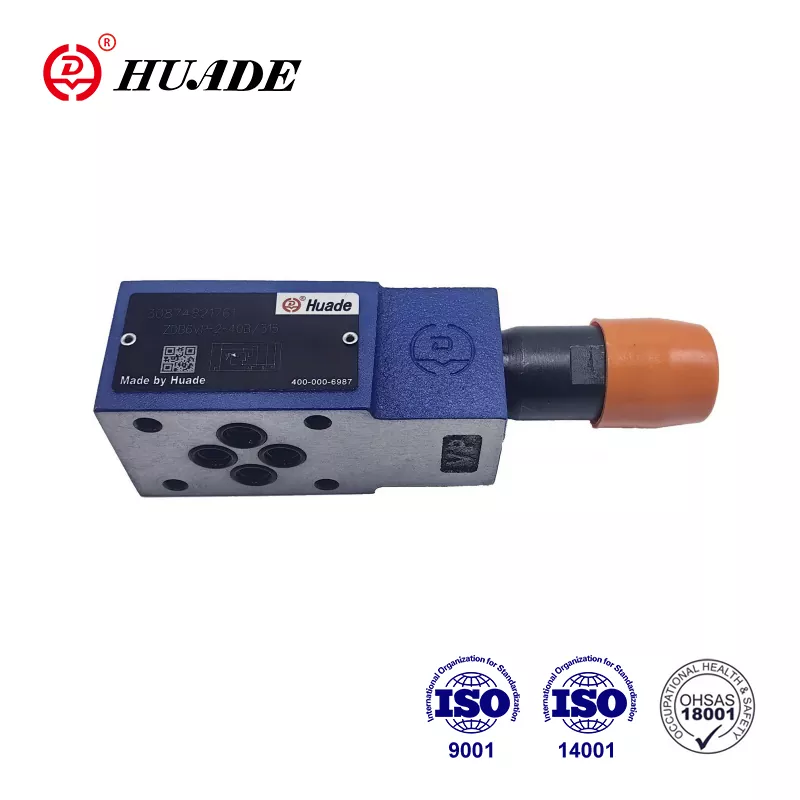

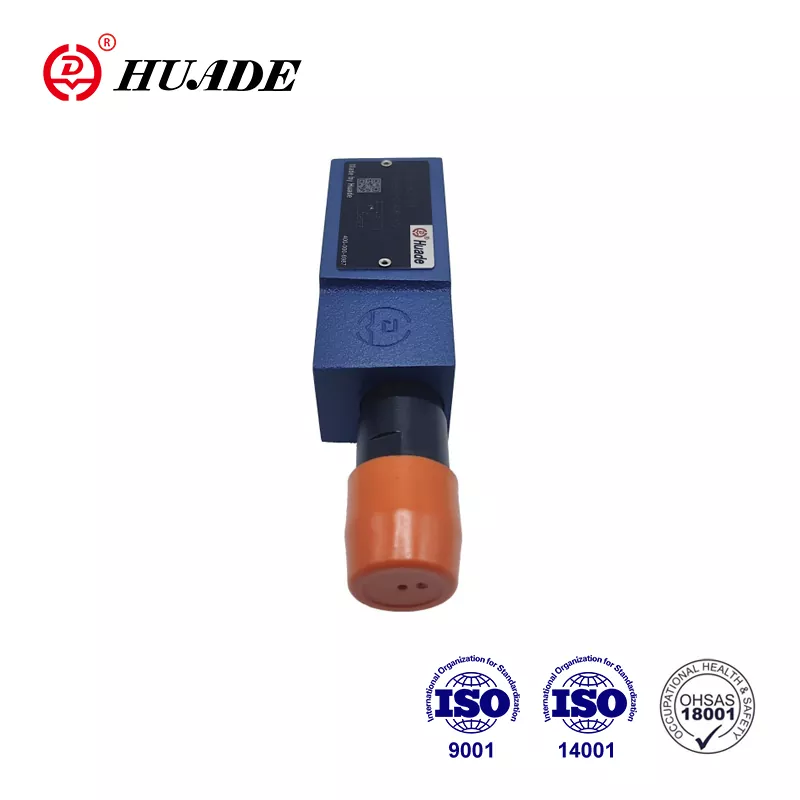

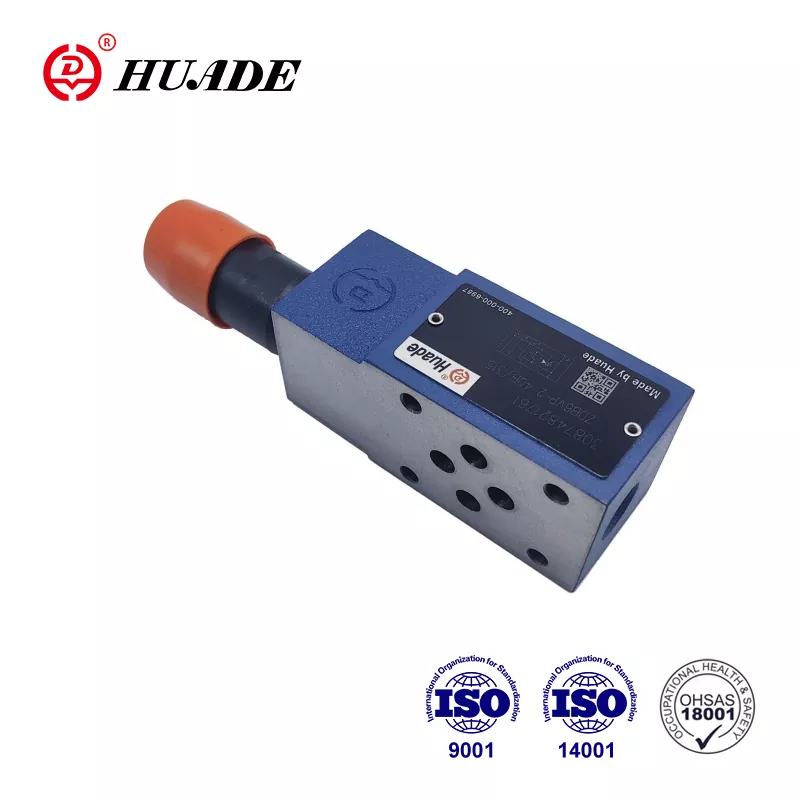

Zënter senger Grënnung am Joer 1979, Huade Hydraulic ass elo op eng bedeitend Skala vun der Produktioun gewuess. Drockrelief Ventil Z2DB 6 huet e relativ nidderegen Präis am Verglach mat aner international renomméierten Mark. D'Fabréck bezuelt méi Opmierksamkeet op d'Praktikitéit an d'Käschte-Effizienz. Fir méi bëlleg Produkter ze bidden, mécht d'Fabréck voller Hausressourcen. Zur selwechter Zäit, fir d'Qualitéit ze garantéieren, huet et méi wéi 750 fortgeschratt Produktiounsausrüstung aus der ganzer Welt agefouert. D'Fabréck huet ISO9001, ISO14001 an OH SAS18001 passéiert. Am Verglach mat aneren ähnlechen hydraulesche Ventile sinn Huade® Drockreliefventile méi fortgeschratt an der Technologie a méi haltbar an dëser Industrie. Si gi wäit an der militärescher Industrie benotzt wéinst zouverléissege Qualitéit a stabiler Leeschtung.
|
Drock Flëssegkeet |
Mineralöl (fir NBR-Dichtung), oder Phosphatester (fir FPM-Dichtung) |
|
|
Drockfluid - Temperaturbereich (℃) |
-30 bis +80 |
|
|
Viskositéitsberäich (mm/s) |
10-800 |
|
|
Grad vu Flëssegkeetkontaminatioun |
Maximum zulässlech Grad vun Kontaminatioun vun der |
|
|
Betriebsdruck, max. (MPa) |
bis 31.5 |
|
|
Drock justierbar, max. Astellung (MPa) |
bis 5, bis 10, bis 20, bis 31,5 |
|
|
Flow, max. (L/min) |
bis 60 |
|
|
Gewiicht |
Typ ZDB 6 (Kg) |
ca. 1 |
|
Typ Z2DB 6 (Kg) |
ca. 1.2 |
|
Fonctiounen:
▶ Sandwich-Plackventil
▶ 4 Drockbereich
▶ 5 Circuit Optiounen
▶ Mat enger oder zwou Drockpatrounen
▶ 4 Upassungselementer.
· Rotary Knäppche
· Hülse mat sechseckegen a Schutzkappe

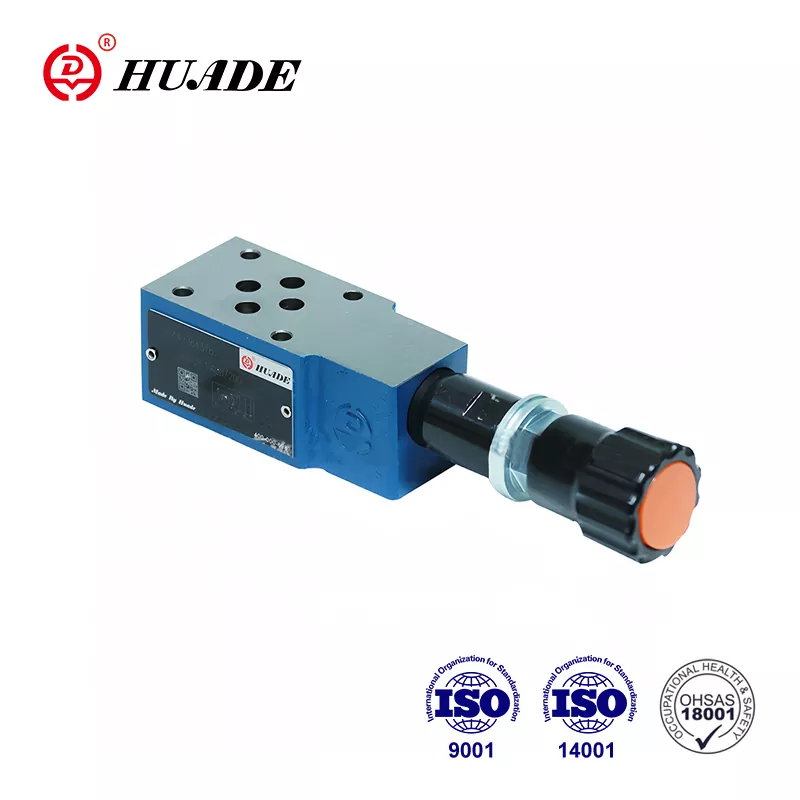

· Spärbar Rotary Knob mat Skala
· Sperrbare Rotary Knob
Applikatioun:
D'Haaptfunktioun vum Drockreliefventil Z2DB 6 ass den Drock an engem hydraulesche System ze limitéieren.
Drockrelief Ventil Typen ZDB an Z2DB gi Pilotbetrieb a si vum Sandwichplackdesign.
Si besteet am Fong aus dem Gehäuse (7), zesumme mat engem oder zwee Drockrelief Ventil Patrounen.
De Systemdrock gëtt mat Hëllef vum Upassungselement (4) festgeluecht.
An der Rou ass de Ventil zou. Den Drock am Hafen A wierkt op de Spull (1). Zur selwechter Zäit passéiert den Drock duerch d'Orizise (2) op d'Federbelaaschtte Säit vum Spull (1) an iwwer d'Orizise (3) op d'Pilotpopp (6). Wann den Drock am Hafen A iwwer de Wäert, deen am Fréijoer (5) festgeluecht ass, eropgeet, mécht de Pilotpopp (6) op. Flesseggassystem kann elo vun der Fréijoer gelueden Säit vun Spull (1), Ouverture (3), a Kanal (8) an port T. Déi doraus resultéierend Drock erofzesetzen bewegt dann Spull (1), dauernd dëser Verbindung A op T opzemaachen, iwwerdeems den Drock, deen am Fréijoer (5) gesat gëtt, bleift erhalen.
Pilot Ueleg aus den zwou Fréijoerskammeren kommen extern an den Tank iwwer Port T zréck.
Symbol vun Z2DB 6
1.D'Flëssegkeet muss gefiltert ginn. Minimum Filterfeinheet ass 20㎛.
2.Den Tank muss versiegelt ginn an e Loftfilter muss op der Loftentrée installéiert ginn.
3.Products ouni Ënnerplack beim Verlassen vun der Fabrik, wann se se brauchen, bestellen w.e.g. speziell.
4.Ventil Befestigungsschrauwen mussen héich Intensitéitniveau sinn (Klass 10.9). Wielt w.e.g. a benotzt se no dem Parameter, deen am Probebuch opgezielt ass.
5. Roughness vun Uewerfläch verbonne mat de Krunn ass néideg Uewerfläch roughness ass 0,8.
6. Surface Finish vun mating Stéck ass néideg ze 0,01 / 100mm.
