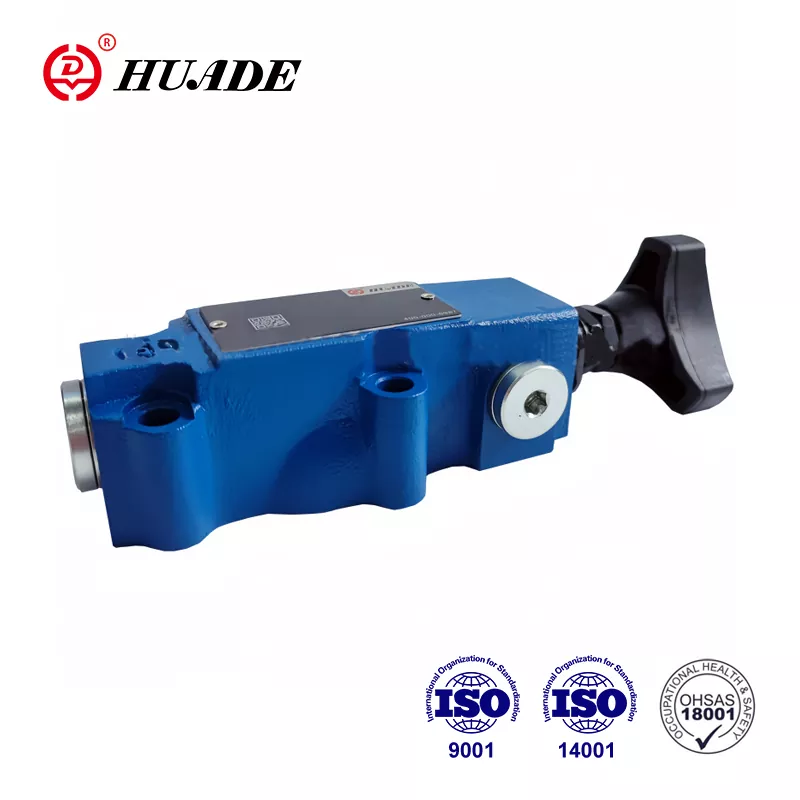

Zesummenaarbecht Erfahrungen mat Rexroth aus 1979. Huade® Fernsteuerung Relief Ventil DBT huet en bezuelbare Präis. Et ass méi fortgeschratt an der Technologie a méi haltbar wéi déi ähnlech Produkter an dëser Linn. Huade Hydraulic setzt grousse Stress op d'Qualitéit. D'Fabréck bedreift méi wéi 750 Stéck fortgeschratt Produktiounsausrüstung aus der ganzer Welt importéiert fir d'Qualitéit vun hydraulesche Ventile ze garantéieren. All Drockventile ginn rigoréis Tester ier se d'Fabréck verlassen. D'Fabréck huet ISO9001, ISO14001 an OH SAS18001 passéiert. Huade® ass eng aussergewéinlech Mark an der chinesescher hydraulescher Industrie. D'Serie vun Drockkontrollventile gi wäit am Marine hydraulesche System an aner Felder benotzt wéinst der superieure Leeschtung.
|
Technesch Donnéeën |
||
|
Drock Flëssegkeet |
Mineralöl (fir NBR Dichtung), oder Phosphatester (fir FPM Dichtung) |
|
|
Temperaturbereich (℃) |
-30 bis +80 |
|
|
Viskositéitsberäich (mm2/s) |
10-800 |
|
|
max.flow (l/min) |
3 |
|
|
max. Betribsdrock (MPa) |
31.5 |
|
|
max. Einstellungsdruck (MPa) |
bis 10 oder 31,5 |
|
|
Réck Drock |
DBT (MPa) |
|
|
DBWT (MPa) |
Bis 10 (AC); bis 16 (DC) |
|
Fonctiounen:
▶ laang Distanz Fernsteierung
▶ Ënnerplackmontage
▶ dräi Upassungselementer:
▶ Rotatiounsknäppchen
▶ Hex. Kappschraube mat Schutzkapp
▶ Sperrbare Rotatiounsknäppchen mat Skala
D'Typen DBT an DBWT Fernsteuerungsdrockventile si pilotbetrieb Drockreliefventile.
Typ DBT besteet haaptsächlech aus dem Haaptventil (1), Haaptspool (2), Ventilsitz (3) an Upassung (6)
Den Drock vum System wierkt op der Spull (2) iwwer d'Ouer. Wann den Drock de Ventil, deen am Fréijoer gesat ass, iwwerschreit, gëtt den Drockflëssegkeet an den Tank vum Hafen T (oder drain extern) drainéiert.
Struktur a Symboler vun Drock Relief Krunn DBT
1.D'Flëssegkeet muss gefiltert ginn. Minimum Filterfeinheet ass 20㎛.
2.Den Tank muss versiegelt ginn an e Loftfilter muss op der Loftentrée installéiert ginn.
3.Products ouni subplate wann Dir Fabréck verloosse.
4.Ventil Befestigungsschrauwen mussen héich Intensitéitniveau sinn (Klass 10.9). Wielt w.e.g. a benotzt se no dem Parameter, deen am Probebuch opgezielt ass.
5. Roughness vun Uewerfläch verbonne mat de Krunn ass néideg Uewerfläch roughness ass 0,8.
6. Surface Finish vun mating Stéck ass néideg ze 0,01 / 100mm.
