Drock Relief Ventil DBD

Beijing Huade Hydraulic Industrial Group ass eng renomméiert staatlech Firma déi spezialiséiert ass am Design, Fabrikatioun, a Service vun hydraulesche Produkter an Ausrüstung. DBWT Erliichterungsventil kann d'Produkter ersetzen, déi vum Rexroth® ugebuede ginn. D'Fabréck huet ISO9001, ISO14001 an OH SAS18001 passéiert. Huade Hydraulic huet e gudden Inspektiounssystem fir déi héich Qualitéit vun hydraulesche Ventile ze garantéieren. D'Fabréck bedreift méi wéi 750 Stéck fortgeschratt Produktiounsausrüstung aus der ganzer Welt importéiert. All Drockventil gëtt a waasserdichte Plastikstuten a Standardkartonen gepackt, mat Anti-Fälschungsmarken befestegt. Huade® hydraulesch Produkter gi wäit an der Militärindustrie benotzt fir d'Moderniséierung vun der Verteidegungsausrüstung ze förderen.

Produktparameter vum Drockreliefventil DBD

Produkt Feature An Uwendung vum Drockrelief Ventil DBD

Fonctiounen:

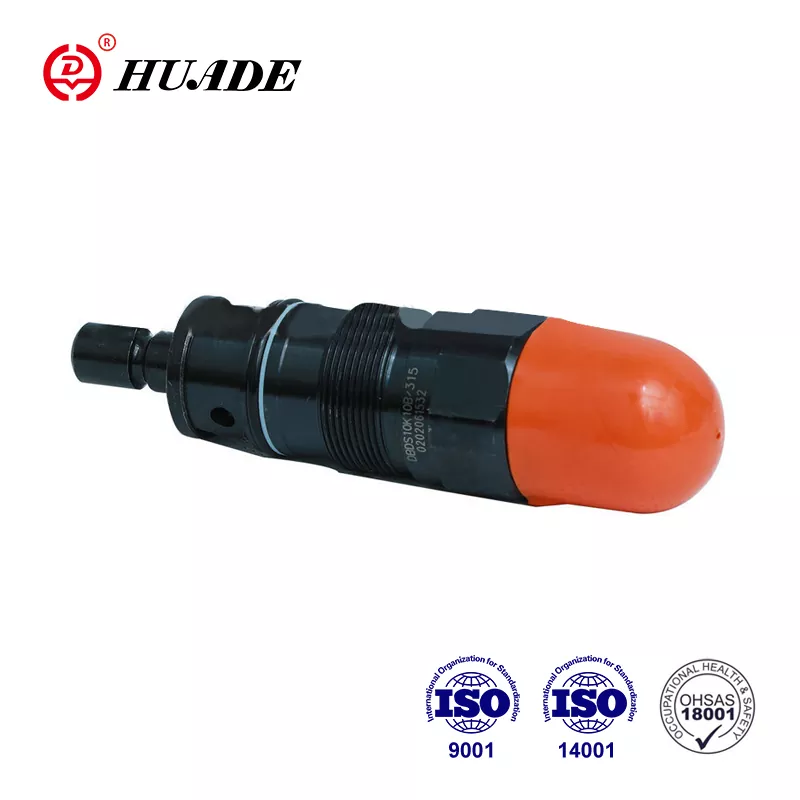

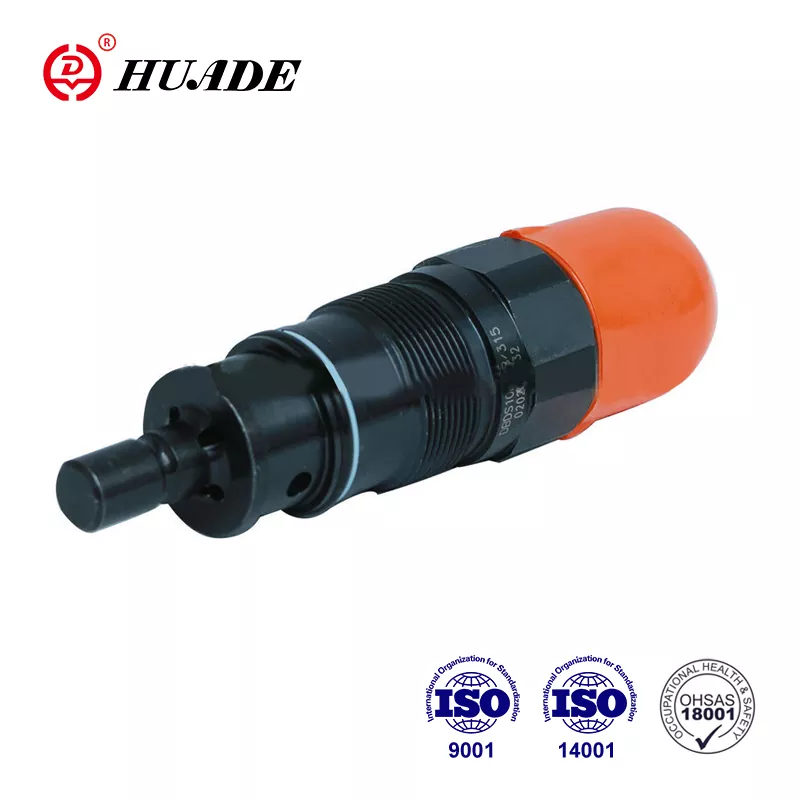

▶ Als Patrounventil

▶ Fir threaded Verbindungen

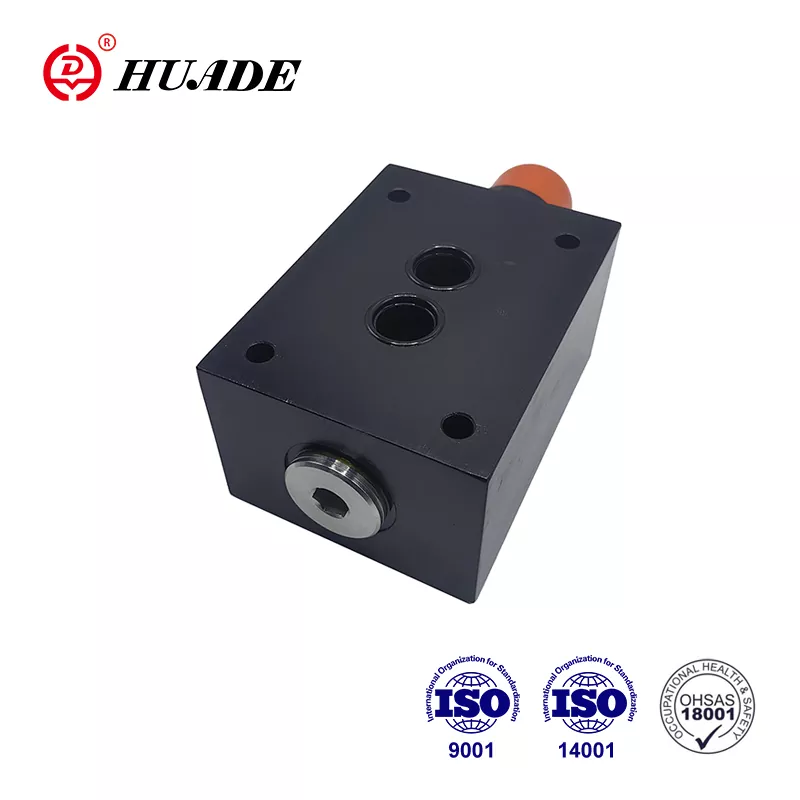

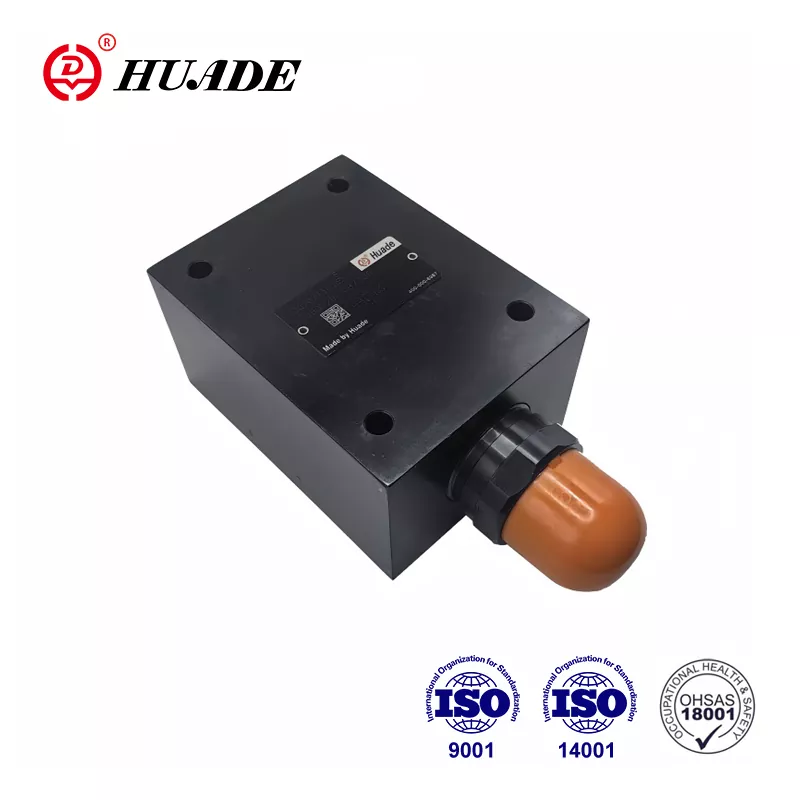

▶ fir Ënnerplackmontage

▶ 3 Drockjustéierungselementer, optional:

· Rotary Knäppche

·.Hex. Kappschraube mat Schutzkapp

· Spärbar Rotary Knob mat Skala

Applikatioun:

Funktiounen, Sektioun a Symboler vum Drockreliefventil DBD

D'DBD Drockreliefventile sinn direkt operéiert Poppet Ventile.

Si gi benotzt fir den Drock an engem hydraulesche System ze limitéieren.

D'Ventile besteet haaptsächlech aus Hülse (1), Fréijoer (2), Poppet mat Dämpfungsspul (4) (Drockstufen 2,5 bis 40 MPa) oder Kugel (4) (Drockstadium 63 MPa) an Upassungselement (3). D'Astellung vum Systemdrock ass onendlech variabel iwwer d'Upassungselement (3). D'Feder (2) dréckt d'Popp (4) op de Sëtz. De P-Kanal ass mam System ugeschloss. Den Drock, deen am System präsent ass, gëtt op d'Poppetgebitt (oder Kugel) applizéiert.

Wann den Drock am Kanal P iwwer dem Ventil, deen am Fréijoer (2) gesat ass, eropgeet, mécht d'Popp (4) géint d'Feder (2) op. Elo fléisst Drockflëssegkeet vum Kanal P an de Kanal T. De Schlag vun der Kopplung (4) gëtt duerch e Pin begrenzt.Fir eng gutt Drockastellung iwwer de ganzen Drockbereich ze halen ass den Drockberäich a 7 Drockstufen opgedeelt.Eng Drock Etapp entsprécht engem bestëmmte Fréijoer fir e maximal Betribssystemer Drock, déi mat et gesat ginn.

Struktur a Symboler vun Drock Relief Valve DBD

Symboler vun DBD

Notiz

1.D'Flëssegkeet muss gefiltert ginn. Minimum Filterfeinheet ass 20㎛.

2.Den Tank muss versiegelt ginn an e Loftfilter muss op der Loftentrée installéiert ginn.

3.Products ouni Ënnerplack beim Verlassen vun der Fabrik, wann se se brauchen, bestellen w.e.g. speziell.

4.Ventil Befestigungsschrauwen mussen héich Intensitéitniveau sinn (Klass 10.9). Wielt w.e.g. a benotzt se no dem Parameter, deen am Probebuch opgezielt ass.

5. Roughness vun Uewerfläch verbonne mat de Krunn ass néideg Uewerfläch roughness ass 0,8.

6. Surface Finish vun mating Stéck ass néideg ze 0,01 / 100mm.
