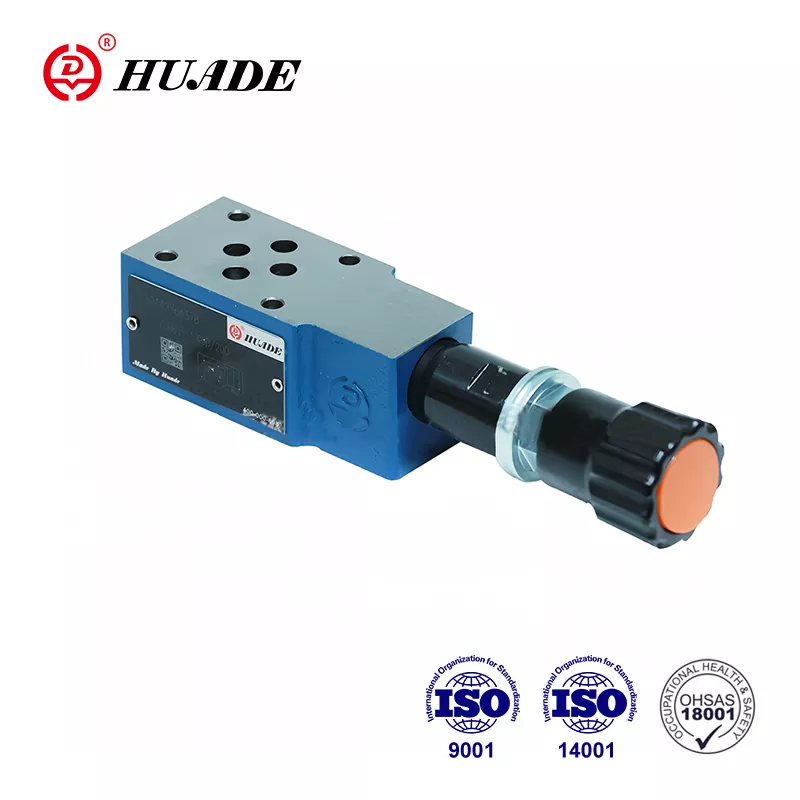

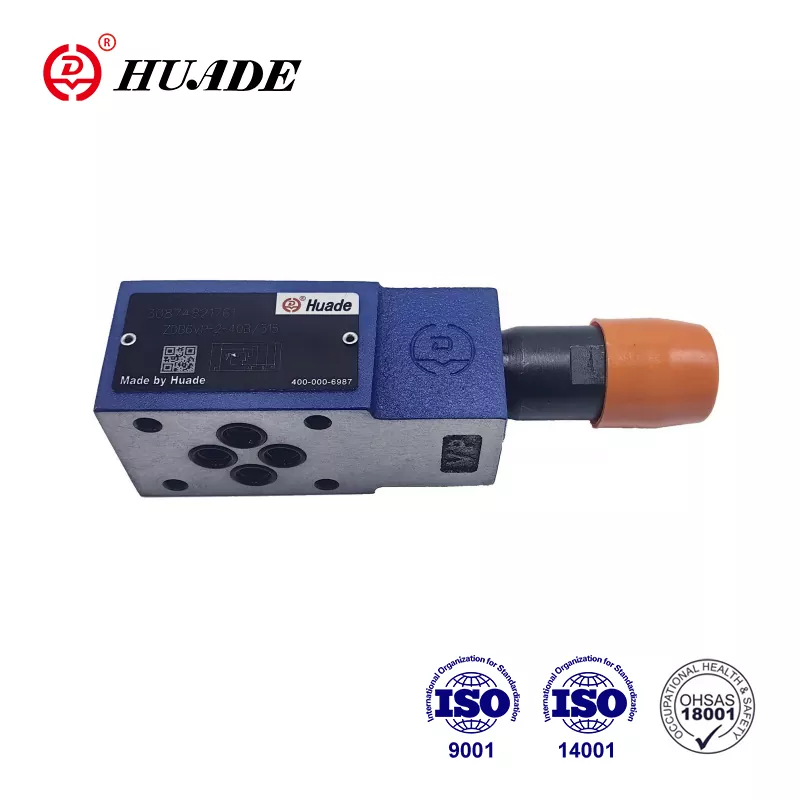

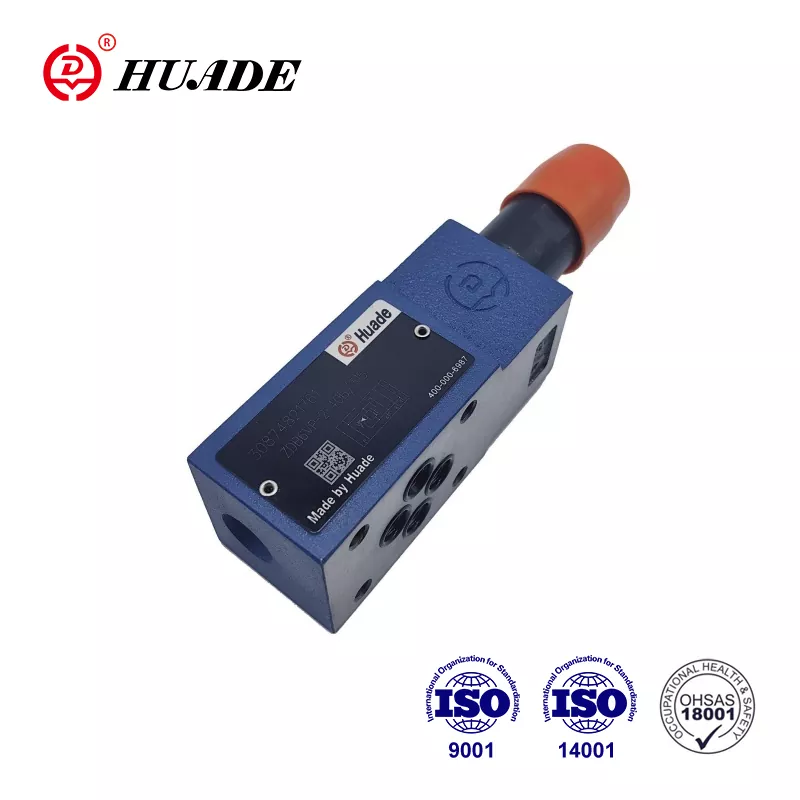

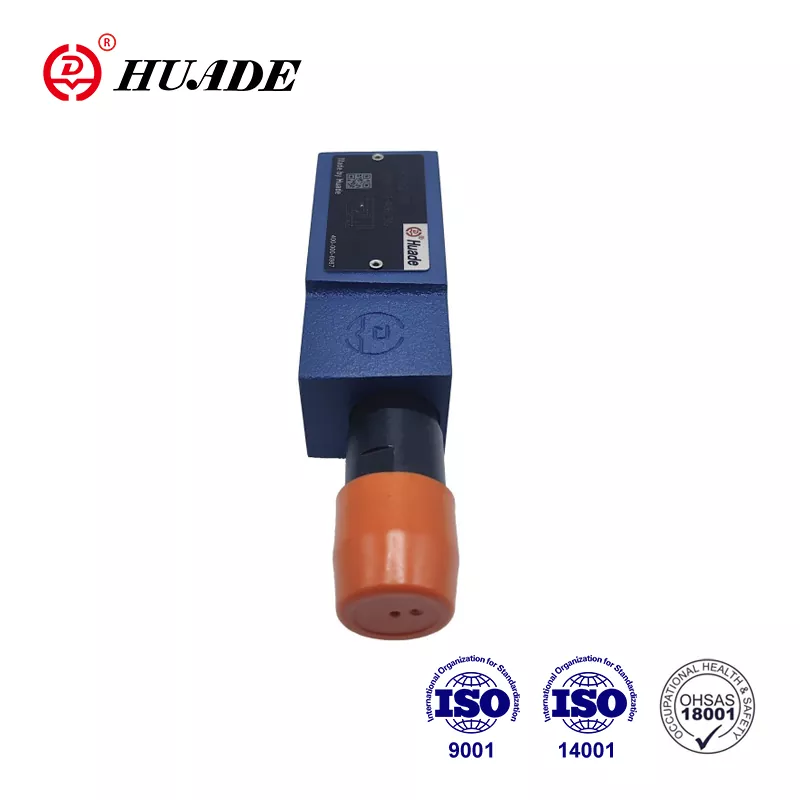

Drockrelief Ventil ZDB 6 kann d'Produkter vun Rexroth® ersetzen. D'Tatsaach ass datt Huade Hydraulic zwee laangfristeg Zesummenaarbecht mat Rexroth hat. Dës Zesummenaarbecht erméiglecht Huade® Drockventile fir de selwechten Niveau wéi Rexroth Produkter a punkto Leeschtung, Qualitéit a Kompatibilitéit z'erreechen. D'Fabréck huet ISO9001, ISO14001 an OH SAS18001 passéiert. D'Fabréck Factory huet eng grouss Produktiounsskala, déi effektiv d'Käschte kontrolléiere kann an d'Clienten mat kosteneffizienten a praktesche hydraulesche Drockventile ubidden. Duerch seng zouverlässeg a stabil Leeschtung, Huade® hydraulesch Produkter gi wäit an der Militär- a Marineindustrie benotzt.
|
Drock Flëssegkeet |
Mineralöl (fir NBR-Dichtung), oder Phosphatester (fir FPM-Dichtung) |
|
|
Drockfluid - Temperaturbereich (℃) |
-30 bis +80 |
|
|
Viskositéitsberäich (mm/s) |
10-800 |
|
|
Grad vu Flëssegkeetkontaminatioun |
Maximum zulässlech Grad vun Kontaminatioun vun der |
|
|
Betriebsdruck, max. (MPa) |
bis 31.5 |
|
|
Drock justierbar, max. Astellung (MPa) |
bis 5, bis 10, bis 20, bis 31,5 |
|
|
Flow, max. (L/min) |
bis 60 |
|
|
Gewiicht |
Typ ZDB 6 (Kg) |
ca.1 |
|
Typ Z2DB 6 (Kg) |
ca. 1.2 |
|
Fonctiounen:
▶ Sandwich-Plackventil
▶ 4 Drockbereich
▶ 5 Circuit Optiounen
▶ Mat enger oder zwou Drockpatrounen
▶ 4 Upassungselementer.
· Rotary Knob
· Hülse mat sechseckegen a Schutzkappe
· Spärbar Rotary Knob mat Skala
· Sperrbare Rotary Knob
Applikatioun:
Drockrelief Ventil ZDB 6 gëtt benotzt fir den Drock an engem hydraulesche System ze limitéieren.
Drockrelief Ventil Typen ZDB an Z2DB gi Pilotbetrieb a si vum Sandwichplackdesign.
Si besteet am Fong aus dem Gehäuse (7), zesumme mat engem oder zwee Drockrelief Ventil Patrounen.
De Systemdrock gëtt duerch Upassungselement (4) festgeluecht.
An der Rou ass de Ventil zou. Den Drock am Hafen A wierkt op de Spull (1). Zur selwechter Zäit passéiert den Drock duerch d'Orizise (2) op d'Federbelaaschtte Säit vum Spull (1) an iwwer d'Orizise (3) op d'Pilotpopp (6). Wann den Drock am Hafen A iwwer de Wäert, deen am Fréijoer (5) festgeluecht ass, eropgeet, mécht de Pilotpopp (6) op. Flesseggassystem kann elo vun der Fréijoer gelueden Säit vun Spull (1), Ouverture (3), a Kanal (8) an port T. Déi doraus resultéierend Drock erofzesetzen bewegt dann Spull (1), dauernd dëser Verbindung A op T opzemaachen, iwwerdeems den Drock, deen am Fréijoer (5) gesat gëtt, bleift erhalen.
Pilot Ueleg aus den zwou Fréijoerskammeren kommen extern an den Tank iwwer Port T zréck.
Struktur a Symboler vum Drockrelief Ventil ZDB 6
1.D'Flëssegkeet muss gefiltert ginn. Minimum Filterfeinheet ass 20㎛.
2.Den Tank muss versiegelt ginn an e Loftfilter muss op der Loftentrée installéiert ginn.
3.Products ouni Ënnerplack beim Verlassen vun der Fabrik, wann se se brauchen, bestellen w.e.g. speziell.
4.Ventil Befestigungsschrauwen mussen héich Intensitéitniveau sinn (Klass 10.9). Wielt w.e.g. a benotzt se no dem Parameter, deen am Probebuch opgezielt ass.
5. Roughness vun Uewerfläch verbonne mat de Krunn ass néideg Uewerfläch roughness ass 0,8.
6. Surface Finish vun mating Stéck ass néideg ze 0,01 / 100mm.
