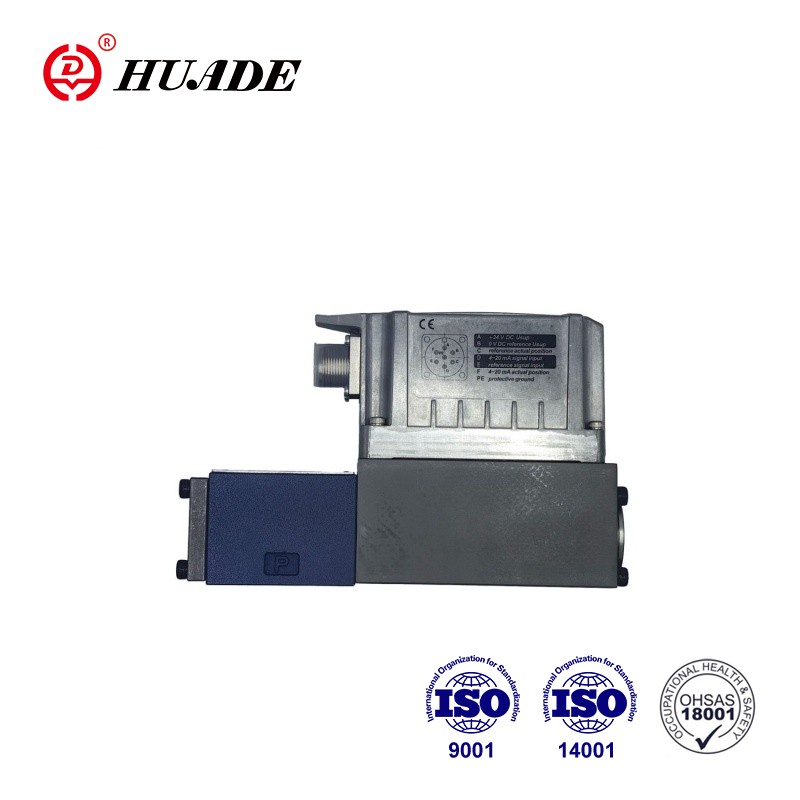

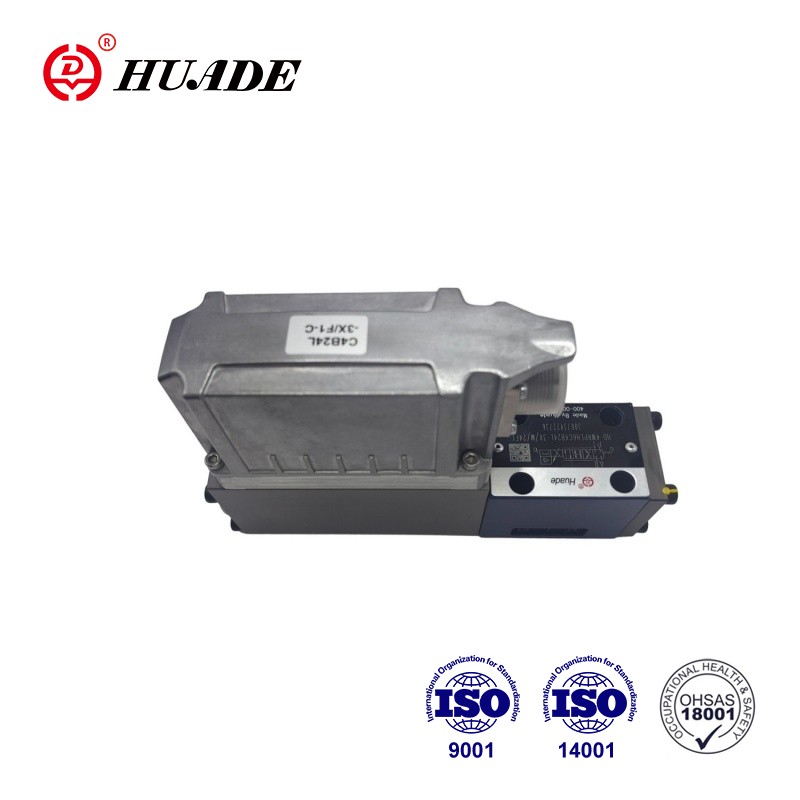

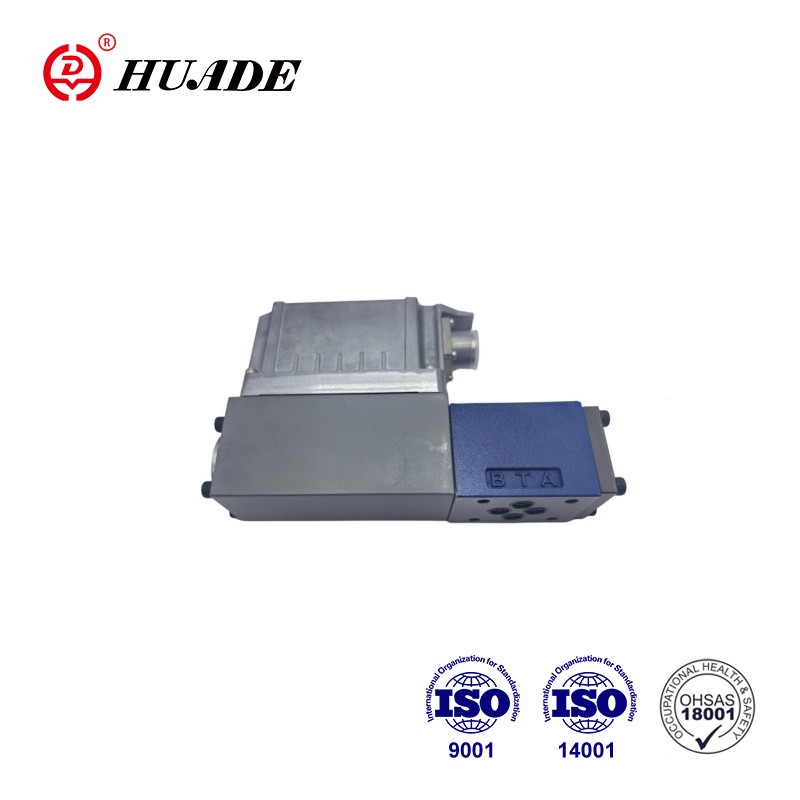

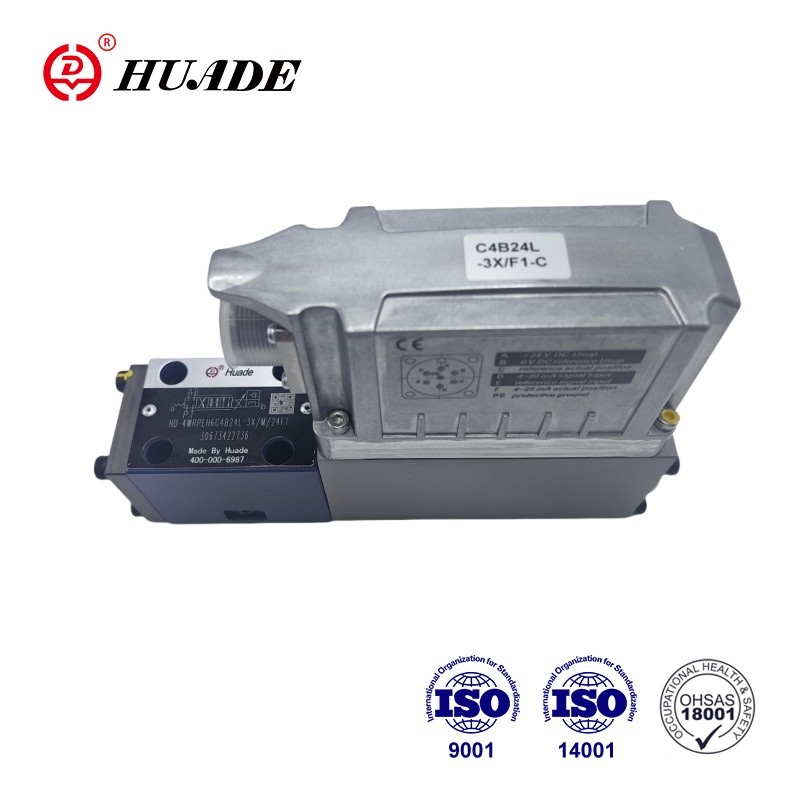

Ventile vum Typ 4WRPEH 6-3X sinn direkt bedriwwe Richtungssteuerventile mat elektresche Positiounsfeedback an integréierter Elektronik (OBE). Proportional Directional Servo Ventil 4WRPEH 6-3X ass en héichpräzis Kontrollventil deen proportional Technologie mat Servo Technologie kombinéiert. 4WRPEH 6-3X gëtt wäit a verschiddene Prozessfloss an Ausrüstungsoperatioune benotzt, sou wéi hydraulesch Systemer an der Pëtrol, chemescher, metallurgescher an aner Industrien fir verschidde Prozessflëss an Ausrüstungsoperatiounen ze kontrolléieren.
| Technesch Donnéeën | ||
| Général | ||
| Typ vun Verbindung | Subplate Montage | |
| Porting Muster | ISO 4401-03-02-0-05 | |
| Gewiicht (kg) | 2.9 | |
| Installatioun Positioun | All | |
| Ambient Temperaturbereich (°C) | –20 … +60 | |
| Transporttemperatur (°C) | –30 … +80 | |
| Maximal Späicherzäit (Joer) | 1 | |
| Maximal relativer Fiichtegkeet (keng Kondensatioun) (%) | 95 | |
| Schutzklass nach EN 60529 | IP65 (wann gëeegent a korrekt montéiert Verbindungsstecker benotzt ginn) | |
| Maximal Uewerfläch Temperatur (°C) | 150 | |
| MTTFD Wäert no EN ISO 13849 (Joer) | 150 (fir weider Detailer kuckt d'Dateblatt 08012) | |
| Tester nach DIN EN 60068-2-6 | ▶ Ouni Dämpfungsplack | 10 ... 2000 Hz / maximal 10 g / 10 Zyklen / 3 Achs |
| ▶ Mat Dämpfungsplack 1) | 10 ... 2000 Hz / maximal 10 g / 10 Zyklen / 3 Achs | |
| Geräischertest nach DIN EN 60068-2-64 | ▶ Ouni Dämpfungsplack | 20 … 2000 Hz / 10 gRMS / 30 g Peak / 30 min. / 3 Axen |
| ▶ Mat Dämpfungsplack 1) | 20 ... 2000 Hz / 10 gRMS / 30 g Peak / 24 h / 3 Achs | |
| Transportschock nach DIN EN 60068-2-27 | ▶ Ouni Dämpfungsplack | 15 g / 11 ms / 3 Schock / 3 Achs |
| ▶ Mat Dämpfungsplack 1) | 15 g / 11 ms / 3 Schock / 3 Achs | |
| Schock nach DIN EN 60068-2-27 | ▶ Mat Dämpfungsplack 1) | 35 g / 6 ms / 1000 Schock / 3 Achs |
| Konformitéit | ▶ CE nach EMC-Direktiv 2014/30/EU, getest nach | EN 61000-6-2 und EN 61000-6-3 |
| ▶ RoHS Direktiv | 2011/65/EU | |
| Hydraulesch | ||||||
| Maximum Betribsdrock | ▶ Ports A, B, P (Bar) | 350 | ||||
| ▶ Port T (bar) | 250 | |||||
| Hydraulesch Flëssegkeet | Kuckt d'Tabell op Säit 7 | |||||
| Viskositéit Gamme | ▶ Recommandéiert (mm2/s) | 20 … 100 | ||||
| ▶ Maximal zulässlech (mm2/s) | 10 … 800 | |||||
| Hydraulesch Flëssegkeet Temperaturbereich (duerchgeflunn) (°C) | -20 … +70 | |||||
| Maximum zulässlech Grad vun Kontaminatioun vun der hydraulesch Flëssegkeet; Reinheetsklasse nach ISO 4406 (c) | Klass 18/16/13 3) | |||||
| Nominell Flux (∆p = 35 bar pro Kontrollkante) 4) (L/min) | 4 | 12 | 15 | 24/25 | 40 | |
| Begrenzung vum Gebrauch (∆p) mat Bezuch op den Iwwergank zu Failsafe (Wäerter gëllen fir summeréiert Rand) | ▶ Symboler C3, C5, C (Bar) | 350 | 350 | 350 | 350 | 160 |
| ▶ Symboler C1, C4 (Bar) | 350 | 350 | 280 | 250 | 100 | |
Fonctiounen:
▶ Zuverlässeg - bewisen a robust Design
▶Sécher - Feeler-sécher Positioun vun der Kontrollspool am ausgeschalten Zoustand
▶Energieeffizient - keng Pilotölbedarf
▶ Héich Qualitéit - Kontrollspool an Hülse a Servoqualitéit
▶ Flexibel - gëeegent fir Positioun, Geschwindegkeet an Drock Kontroll
▶Präzis - héich Äntwertempfindlechkeet a wéineg Hysteresis
▶IO-Link Interface, fakultativ. Benotze vum Ventil mat IO-Link als Spärelement bis Kategorie 3, PL d no EN 13849-1.
Applikatioun:
Proportional Directional Servo Ventil 4WRPEH 6-3X gëtt wäit benotzt am Beräich vun der Industrieautomatiséierung, Windturbinen, Maschinnekontrolle, Ingenieursmaschinnen, Raumfaart, Schëffsbau a Marinetechnik.
Opriichten
Den HD-4WRPEH Héichreaktiounsventil besteet haaptsächlech aus:
▶ Ventilgehäuse mat Kontrollspul an Hülse a Servoqualitéit (1)
▶ Kontrollsolenoid mat Positiounstransducer (2)
(optional mat Elektronik Schutz Membran (5))
▶ Bordelektronik (OBE) (3) mat Analog oder IO-Link Interface (4) (optional mat Dämpfung
Plack (6)
Funktioun
Déi integréiert Elektronik (OBE) vergläicht de spezifizéierte Kommandowäert mat der aktueller Positiounswäert. Am Fall vu Kontrollabweichungen gëtt de Schlagsolenoid aktivéiert. Wéinst der geännerter Solenoidkraaft gëtt d'Kontrollspool géint d'Feder ugepasst. Schlag / Kontroll Spool Querschnitt gëtt proportional zum Kommandowäert kontrolléiert. Am Fall vun engem Kommando Wäert Preset vun 0, passt d'Elektronik d'Kontrollspool géint d'Fréijoer an d'Zentralpositioun. Am deaktivéierten Zoustand ass d'Fréijoer op e Maximum ongespannt an de Ventil ass an der Fehlsécherheetspositioun.
Sécherheetsfunktioun (IO-Link ausschalten)
Andeems Dir d'Versuergungsspannung um IO-Link Master (Klass B-Port), Pins 2 a 5 ausschalt, kann den IO-Link Ventil sécher ausgeschalt ginn. Nom Ausschalten vun der Versuergungsspannung gëtt d'Kontrollspool vum Ventil op d'Feeler-sécher Positioun gesat. Fir och d'hydraulesch Viraussetzung fir d'Sécherheetsausschaltung ze garantéieren, muss och d'Iwwerlappung vu Kontrollspool / Hülse berücksichtegt ginn.
Genuch Iwwerlappung gëtt duerch d'Symboler C3, C5, C4 an C1 garantéiert.
De séchere Schalter ass net Deel vum IO-Link Ventil a muss berücksichtegt ginn fir de sécheren Design vun der Maschinn.
Kontroll solenoid ausschalten
Am Fall vun de folgende Feeler ginn d'Kontrollsolenoiden vun der integréierter Elektronik (OBE) entschlësselt an d'Kontrollspool ass op d'Feeler-sécher Positioun gesat:
▶ Ënnert der Mindestversuergungsspannung falen
▶ Nëmmen am Interface "F1":
- Falen ënner dem Minimum aktuelle Kommando Wäert vun 2 mA (enthält Kabel Paus vun der Kommando Wäert Linn (aktuell Loop))
▶ Nëmmen um Interface "L1":
- Aktivéiert inaktiv Kommunikatioun Ënnerbriechung (Waachhond)
- Am Fall vun internen IO-Link Feeler
▶ Nëmmen um Interface "C6":
- Zousätzlech, Fräisetzung inaktiv
Dämpfungsplack "D"
D'Dämpfungsplack reduzéiert d'Beschleunigungsamplituden op der Bordelektronik (Frequenzen> 300 Hz).
Notiz:
D'Benotzung vun der Dämpfungsplack ass net recommandéiert fir Uwendungen mat haaptsächlech nidderegfrequenz Excitatioun
Elektronik Schutz Membran "-967"
Fir Kondensatbildung am Gehäuse vun der integréierter Elektronik (OBE) ze verhënneren, kann eng Elektronikschutzmembran (5) benotzt ginn.
Recommandéiert fir ausserhalb Industrie-Standardbedéngungen ze benotzen mat héijer Loftfiichtegkeet a bedeitende zyklesche Temperaturännerungen (zB dobaussen).
Symboler vun Proportional Richtung Servo Ventil 4WRPEH 6-3X
