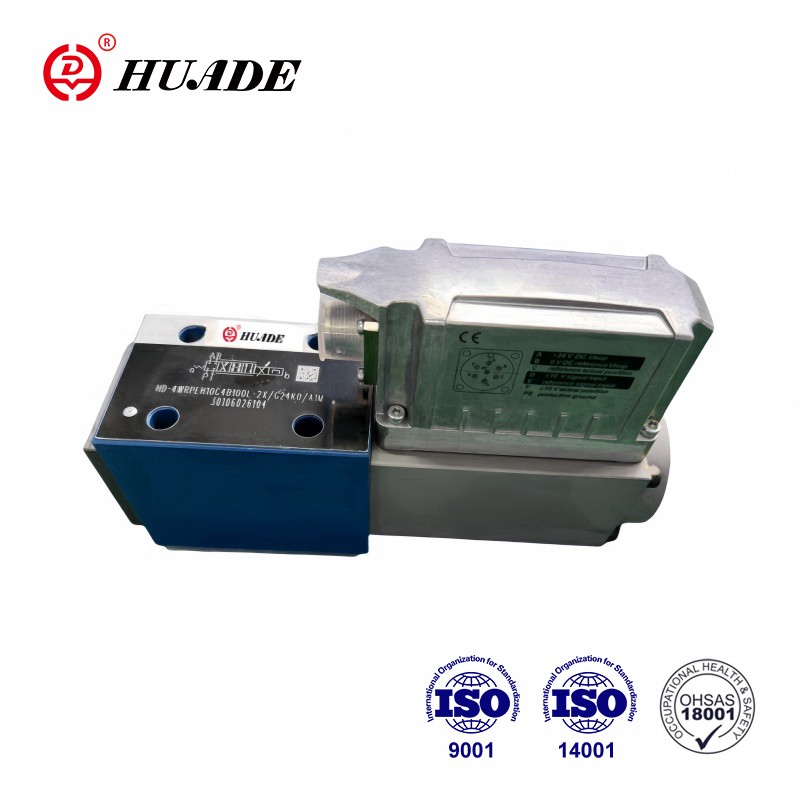

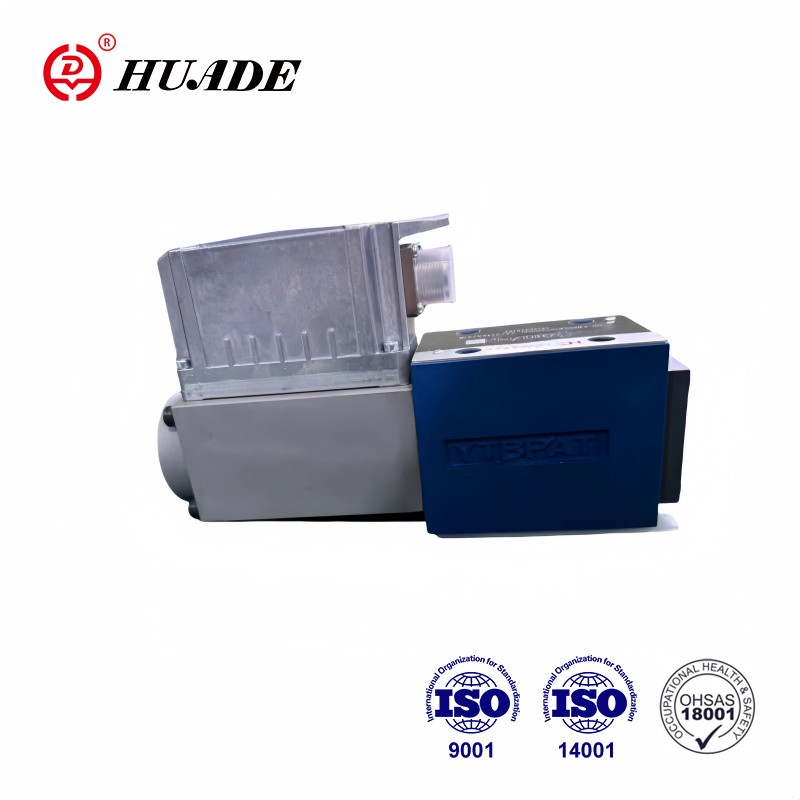

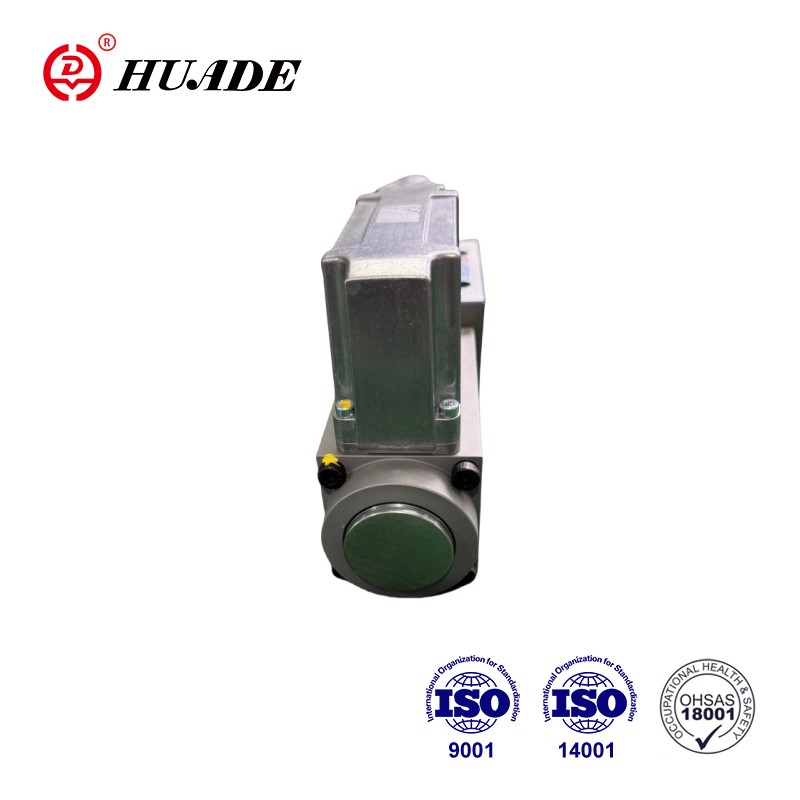

Dëse Ventil 4WRPEH-2X ass en direkt wierksam Servo-Proportionalventil mat integréierten Digitalachs-Controller a Feldbus-Interface. Déi integréiert elektronesch Komponente vun 4WRPEH-2X vergläichen spezifizéierte Kontroll Wäerter mat aktuell Positioun Wäerter. Huade's proportional Servo-Ventil huet e grousse Ruff bei senge Clienten gewonnen wéinst héijer Leeschtung a méi niddrege Präis.
| Technesch Donnéeën (Fir méi Detailer kuckt w.e.g. den Dateblatt!) | |||
| General | VUN 6 | VUN 10 | |
| Installatioun Positioun | All, ass et recommandéiert horizontal Installatioun Prioritéit | ||
| Porting Muster | IS0 4401-03-02-0-05 | ||
| Aarbechtstemperaturbereich (℃) | -20...+80 | ||
| Ambient Temperaturbereich (℃) | -20...+60 | ||
| Gewiicht (kg) | 3 | 7.8 | |
| Hydraulesch (gemooss mat HLP46 ℃ = 40 ℃ ± 5 ℃) | |||
| Hydraulesch Flëssegkeet | Entsprécht den DIN51524 ... 535 Standarden a kënnen op Ufro aner Medien ubidden | ||
| Viskositéit Gamme | Recommandéiert (mm2/s) | 20...800 | |
| Maximal zulässlech (mm2/s) | 10...800 | ||
| Hydraulesch Ueleg Temperatur rangéiert (℃) | -20...+60 | ||
| Maximum zulässlechen Verschmotzungsniveau vum hydraulesche Ueleg -C1ean1iness 1Evel am Aklang mat IS04406 (c) | Klass 18/16/13 | ||
| Flow Richtung | Komplex Symboler | ||
| Elektresch | ||
| Cyclesch Dauer Faktor % | 100 (Kontinuéierlech Operatioun) | |
| Schutzklass nach EN 60529 | IP65 (wann gëeegent a korrekt montéiert mating Stecker benotzt ginn) | |
| Versuergung Volt | Nominelle Wäert VDC | 24 |
| De Mindestlagerquote vun VDC | 21 | |
| Den héchste Wäert vun VDC | 36 | |
| Maximum Rescht Ripple Vss | 2 (D'Energieversuergungsspannung ass 23V bei 34V) | |
| Konsum | VUN 6 W | MAXIMUM 40 |
| VUN 10 W | MAXIMUM 60 | |
Fonctiounen:
▶Direkt kontrolléiert Kontrollventile NG6 an NG10 mat Servo Qualitéitskontrollkolben an Hülse
▶ Eensäiteg Operatioun, 4/4 Feeler-sécher Positioun an ausgeschalt
Zoustand:
- Integréiert digital Achs Kontroll Funktionalitéit (IAC-R) fir:
● Volume Flux Kontroll
● Positioun Kontroll
● Drock Kontroll
● p / Q Funktioun
● Fräisetzung Positioun / Drock a Positioun /
Power Reglementer:
●NC Funktionalitéit (stand-alone Operatioun méiglech)
--Analog an digital Schnëttplazen fir Zil- an aktuell Wäerter
● 4 x Analog Sensoren (+/-10 V oder 4..20 mA) bzw
● 1 x Längtmiessungssystem (1Vss oder SSI) an 2 Analog
Sensoren:
--Setpoint Preset / Aktuelle Wäert Feedback Analog (Stroum oder Spannung) oder iwwer Feldbus
- Analog / digital Input / Ausgänge konfiguréierbar
- Optional CANopen, MODBUS, EtherNET/IP, EtherCAT, an PROFINET an aner Busprotokoller kënne mat Mainstream PLCs, Controller oder Uewer Computerkommunikatioun benotzt ginn
Applikatioun:
D'Funktioun vum proportionalen Servoventil 4WRPEH-2X ass datt integréiert elektronesch Komponenten spezifizéierte Kontrollwäerter mat aktuellen Positiounswäerter vergläichen.
Struktur:
Ventile enthalen haaptsächlech:
▷Direkt kontrolléiert Kontrollventil mat Kontrollkolben a Servo Qualitéitshülse (1)
Proportional Elektromagnet mat Ventil Kär Verdrängung Feedback (2)
▷ Integréiert digital Achs Controller mat Analog an Digital Sensor Interfaces a Feldbusverbindung (3)
Ventil Funktioun:
Am Fall vun der Kontrollabweichung gëtt d'Spule aktivéiert. Wéinst Ännerungen an der magnetescher Kraaft vun der Spule. De contro1 Ventilkär widderstoen de Fréijoer fir Upassung. Ventil Spool Schlag an iwwer aktuell Querschnitt Beräich. Direkt proportional zum Instruktiounssignal. Wann de preset Kontroll Wäert ass 0, der elektronescher Element. Ajustéiert de Kontrollventilkär fir d'Fréijoerkraaft ze widderstoen a réckelt se an d'Mëtt Positioun. An engem inaktiven Zoustand, D'Fréijoer dreift de Ventilkär fir ze setzen
et an engem versoen sécher Positioun.
--De Bewegungsachs Controller implementéiert déi folgend Kontrollfunktiounen
• Volume Flux Kontroll
•Positiounskontroll
•Drock / Kraaft Kontroll
• Fräisetzung Positioun / Drock a Positioun / Kraaft Kontroll
- De Kommandowäert kann duerch den Analog Interface (X1) oder Input iwwer Bus Interface X4 agefouert ginn
--Den aktuellen Wäert kann duerch den Analog Interface (X1) gelies ginn oder duerch Bus Interface X4 kritt ginn
- Kontrollparameter kënnen duerch de Bus gesat ginn
- Feeler Diagnos
Integréiert elektronesch Komponenten erméiglechen d'Kontroll an de folgende Feelerbedéngungen, d'Spule verléiert d'Kraaft an de Kontrollventilkär geet zréck an d'Feelsécherheetspositioun.
• Power Ausfall
•Ventil Kär Verleeen Sensor oppen Circuit Feeler
•Kommunikatiounsfehler
• 4-20mA Kommando Signal oppen Circuit Feeler
• Extern Verleeen Sensor Feelfunktioun
• Extern Verleeen Sensor Feelfunktioun
