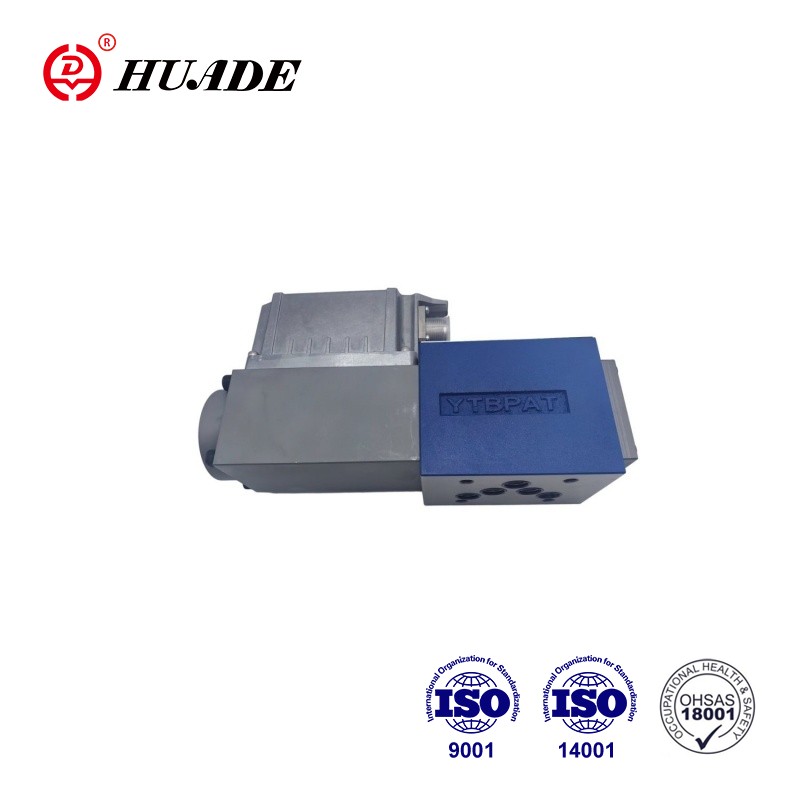

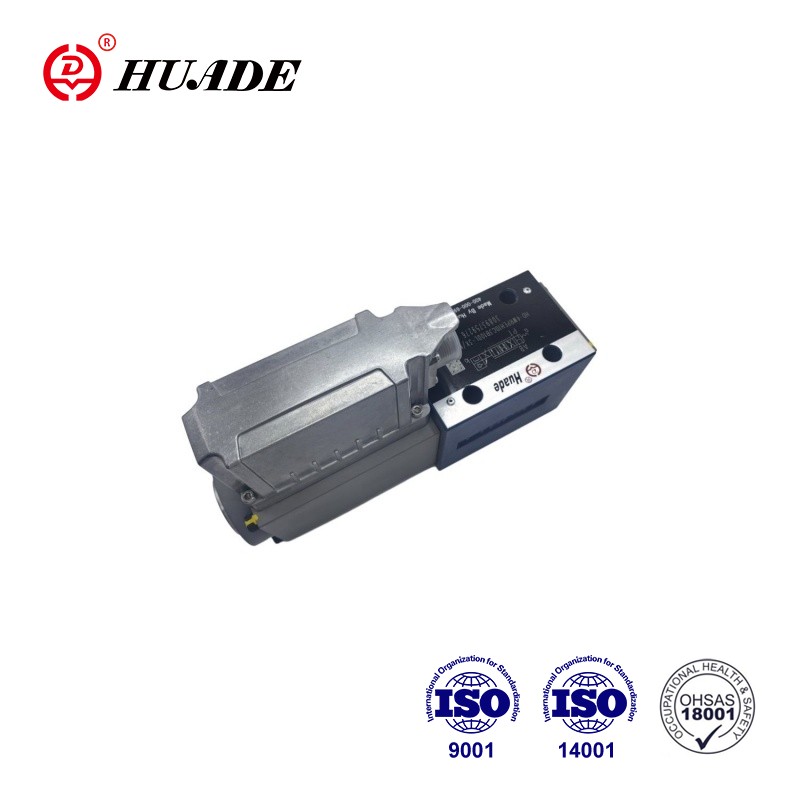

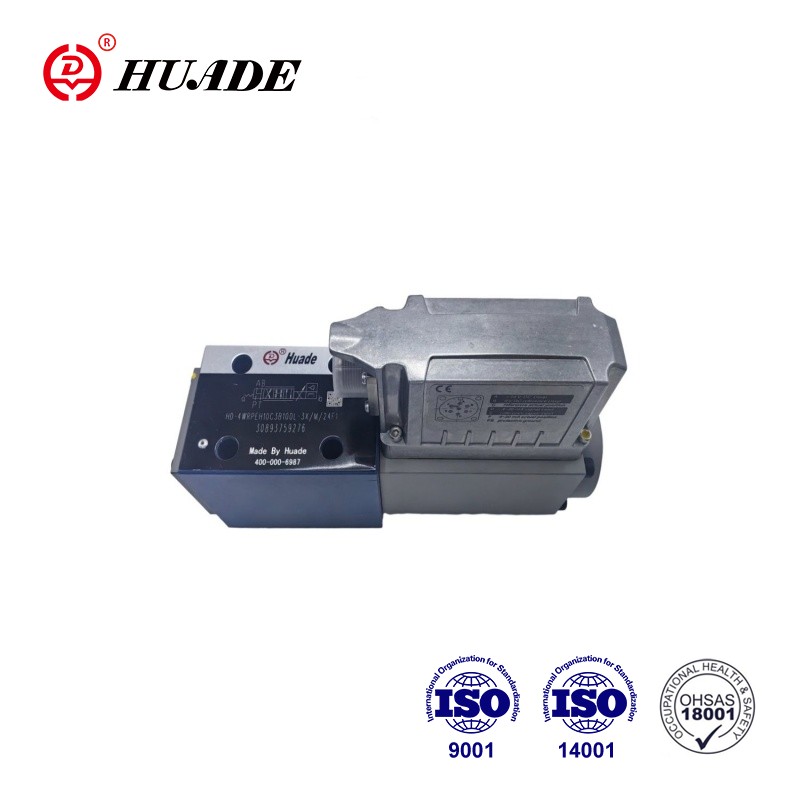

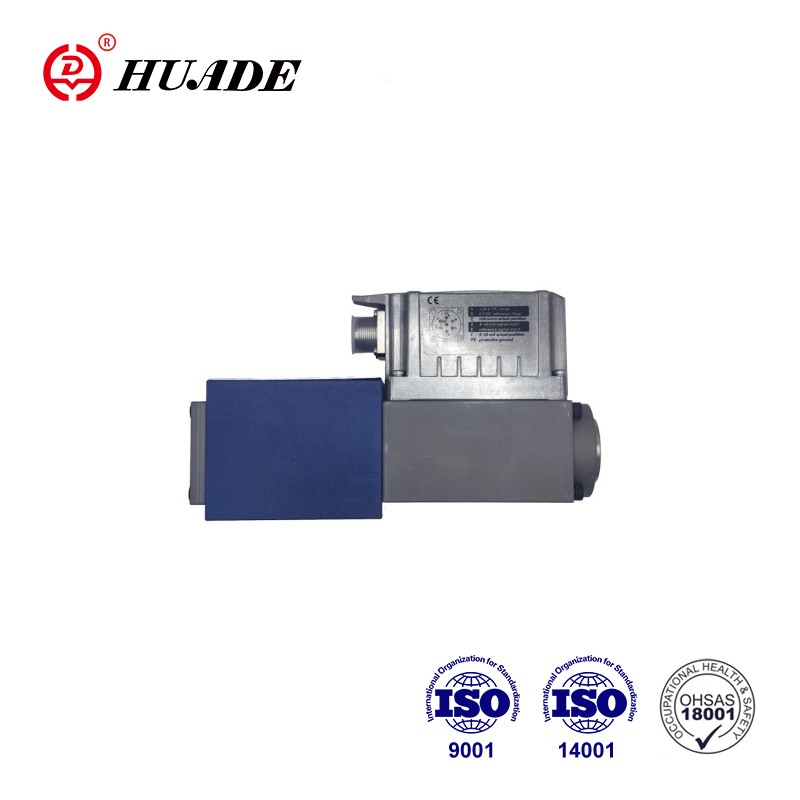

Den 4WRPEH 10- 3X-Ventil ass en direkt wierksamen Direktional Kontrollventil mat elektresche Positiounsfeedback an integréierter Elektronik (OBE). 4WRPEH 10- 3X ass e subplate montéierte Ventil mat héijer Äntwertgenauegkeet an ass gëeegent fir héich Präzisioun Positioun, Geschwindegkeet an Drock Kontroll. Den Aarbechtsprinzip vum direkten wierksamen Servo-Proportionalventil kann zesummegefaasst ginn wéi: de Ventilkär gëtt direkt vun der elektromagnéitescher Kraaft ugedriwwe fir eng präzis Kontroll vu Flëssegkeet an Drock z'erreechen.
| Technesch Donnéeën | ||
| Général | ||
| Typ vun Verbindung | Subplate Montage | |
| Porting Muster | ISO 4401-05-04-0-05 | |
| Gewiicht (kg) | 7.1 | |
| Installatioun Positioun | All | |
| Ambient Temperaturbereich (°C) | –20 … +60 | |
| Transporttemperatur (°C) | –30 … +80 | |
| Maximal Späicherzäit (Joer) | 1 | |
| Maximal relativer Fiichtegkeet (keng Kondensatioun) (%) | 95 | |
| Schutzklass nach EN 60529 | IP65 (wann gëeegent a korrekt montéiert Verbindungsstecker benotzt ginn) | |
| Maximal Uewerfläch Temperatur (°C) | 150 | |
| MTTFD Wäert no EN ISO 13849 (Joer) | 150 (fir weider Detailer kuckt d'Dateblatt 08012) | |
| Tester nach DIN EN 60068-2-6 | 10 ... 2000 Hz / maximal 10 g / 10 Zyklen / 3 Achs | |
| Geräischertest nach DIN EN 60068-2-64 | 20 … 2000 Hz / 10 gRMS / 30 g Peak / 30 min. / 3 Axen | |
| Transportschock nach DIN EN 60068-2-27 | 15 g / 11 ms / 3 Schock / 3 Achs | |
| Schock nach DIN EN 60068-2-27 | 35 g / 6 ms / 1000 Schock / 3 Achs | |
| Konformitéit | ▶ CE nach EMC-Direktiv 2014/30/EU, getest nach | EN 61000-6-2 und EN 61000-6-3 |
| ▶ RoHS Direktiv | 2011/65/EU | |
| Hydraulesch | |||
| Maximum Betribsdrock | ▶ Ports A, B, P (Bar) | 350 | |
| ▶ Port T (bar) | 250 | ||
| Hydraulesch Flëssegkeet | Kuckt d'Tabell op Säit 7 | ||
| Viskositéit Gamme | ▶ Recommandéiert (mm2/s) | 20 … 100 | |
| ▶ Maximal zulässlech (mm2/s) | 10 … 800 | ||
| Hydraulesch Flëssegkeet Temperaturbereich (duerchgeflunn) (°C) | -20 … +70 | ||
| Maximum zulässlech Grad vun Kontaminatioun vun der hydraulesch Flëssegkeet; Reinheetsklasse nach ISO 4406 (c) | Klass 18/16/13 | ||
| Bewäert Flux (∆p= 35 bar pro Kontrollkant) (L/min) | 50 | 100 | |
| Begrenzung vum Gebrauch (∆p) mat Bezuch op den Iwwergank zu Failsafe (Wäerter gëllen fir summeréiert Rand) | ▶ Symboler C3, C5, C (Bar) | 350 | 140 |
| ▶ Symboler C1, C4 (Bar) | 250 | 100 | |
Fonctiounen:
▶ Zuverlässeg - bewisen a robust Design
▶Sécher - Feeler-sécher Positioun vun der Kontrollspool am ausgeschalten Zoustand
▶Energieeffizient - keng Pilotölbedarf
▶ Héich Qualitéit - Kontrollspool an Hülse a Servoqualitéit
▶ Flexibel - gëeegent fir Positioun, Geschwindegkeet an Drock Kontroll
▶Präzis - héich Äntwertempfindlechkeet a wéineg Hysteresis
▶IO-Link Interface, fakultativ
▶IO-Link Interface, fakultativ. Benotzung vun der Krunn mat
IO-Link als Ausschaltelement bis Kategorie 3,
PL d nach EN 13849-1.
Applikatioun:
Proportional Directional Servo Ventil 4WRPEH10-3X gëtt wäit am Beräich vun der Industrieautomatioun, Ingenieursmaschinn a Marinetechnik benotzt.
Opriichten
Den HD-4WRPEH Héichreaktiounsventil besteet haaptsächlech aus:
▶ Ventilgehäuse mat Kontrollspul an Hülse am Servo
Qualitéit (1)
▶ Kontrollsolenoid mat Positiounstransducer (2)
(optional mat Elektronik Schutz Membran (6))
▶ Bordelektronik (OBE) (3) mat Analog oder IO-Link Interface (4) (optional mat Dämpfung
Plack (5)
Funktioun
Déi integréiert Elektronik (OBE) vergläicht de spezifizéierte Kommandowäert mat der aktueller Positiounswäert. Am Fall vu Kontrollabweichungen gëtt de Schlagsolenoid aktivéiert. Wéinst der geännerter Solenoidkraaft gëtt d'Kontrollspool géint d'Feder ugepasst. Schlag / Kontroll Spool Querschnitt gëtt proportional zum Kommandowäert kontrolléiert. Am Fall vun engem Kommando Wäert Preset vun 0, passt d'Elektronik d'Kontrollspool géint d'Fréijoer an d'Zentralpositioun. Am deaktivéierten Zoustand ass d'Fréijoer op e Maximum ongespannt an de Ventil ass an der Fehlsécherheetspositioun.
Sécherheetsfunktioun (IO-Link ausschalten)
Andeems Dir d'Versuergungsspannung um IO-Link Master (Klass B-Port), Pins 2 a 5 ausschalt, kann den IO-Link Ventil sécher ausgeschalt ginn. Nom Ausschalten vun der Versuergungsspannung gëtt d'Kontrollspool vum Ventil op d'Feeler-sécher Positioun gesat.
Fir och d'hydraulesch Viraussetzung fir d'Sécherheetsausschaltung ze garantéieren, muss och d'Iwwerlappung vu Kontrollspool / Hülse berücksichtegt ginn.
Genuch Iwwerlappung gëtt duerch d'Symboler C3, C5, C4 an C1 garantéiert.
De séchere Schalter ass net Deel vum IO-Link Ventil a muss berücksichtegt ginn fir de sécheren Design vun der Maschinn.
Kontroll solenoid ausschalten
Am Fall vun de folgende Feeler ginn d'Kontrollsolenoiden vun der integréierter Elektronik (OBE) entschlësselt an d'Kontrollspool ass op d'Feeler-sécher Positioun gesat:
▶ Ënnert der Mindestversuergungsspannung falen
▶ Nëmmen am Interface "F1":
- Falen ënner dem Minimum aktuelle Kommando Wäert vun 2 mA (enthält Kabel Paus vun der Kommando Wäert Linn (aktuell Loop))
▶ Nëmmen um Interface "L1":
- Aktivéiert inaktiv Kommunikatioun Ënnerbriechung
(Wachthond)
- Am Fall vun internen IO-Link Feeler
▶ Nëmmen um Interface "C6":
- Zousätzlech, Fräisetzung inaktiv
Dämpfungsplack "D"
D'Dämpfungsplack (5) reduzéiert d'Beschleunegung
Amplituden op der Bordelektronik (Frequenzen >300 Hz).
Notiz:
D'Benotzung vun der Dämpfungsplack ass net recommandéiert fir Uwendungen mat haaptsächlech nidderegfrequenz Excitatioun <300 Hz.
Elektronik Schutz Membran "-967"
- Fir d'Kondensatbildung am Gehäuse vun der integréierter Elektronik (OBE) ze verhënneren, kann eng Elektronikschutzmembran (6) benotzt ginn.
Recommandéiert fir benotzen ausserhalb Industrie-Standard Konditiounen mat héich ambient Loftfiichtegkeet an
bedeitend zyklesch Temperaturännerungen (zB dobaussen).
Symboler vun Proportional Richtung Servo Ventil 4WRPEH 10-3X
