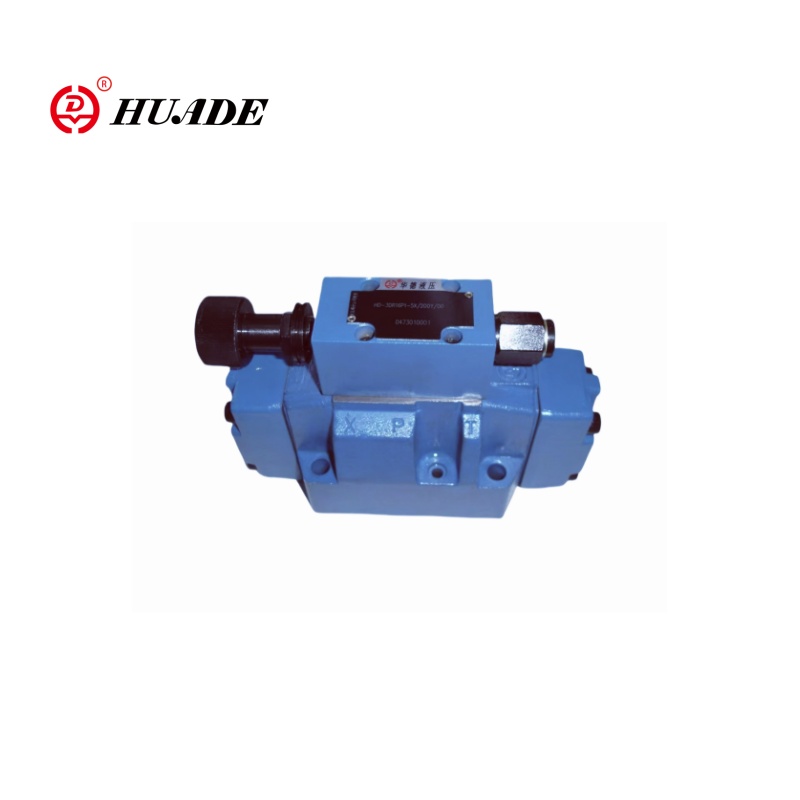

HUDAD Pilot operéiert dräi-Wee proportional Drock, déi d'Valve 3dr10p-6x d'Pilot Kontrollfunktioun ass. Dëse proportional Ventil kann dräi-Manéier Verbindung realiséieren, an huet proportional Upassungskarktikistiken. D'Valve 3DR10p-6x gëtt haaptsächlech am Hydraulesche System benotzt fir de System Drock ze reduzéieren.
| Generol | ||
| Gewiicht kg | 6 | |
| Installatiounspositioun | Fakultativ | |
| Ambient Temperatur Range ℃ | -30 bis +50 | |
| Hydraulesch | ||
| Nominal Drockbar | 315 | |
| Maximal Betribdrock | -Port p an eng Bar | 315 |
| - port y Bar | Getrennt an null Drock op Tank | |
| Drock Astellung | -Inimum Bar | Ofhängeg vum Floss |
| -Maximum Bar | 50; 100; 200; 315 | |
| Maximum fléisst l / min | 120 | |
| Hydraulesch Flëssegkeet | Mineral Ueleg (Hl, HLP) zu DIN 51524); séier bio-degradéierbar hydraulesch Flëssegkeeten bis vdma 24568 (kuckt och 90221); Hetg (Vergewaltegung Seelueleg) 1); Hepg (Polyglykolls) 2); Hees (synthetesch Eseten) 2); aner hydraulesch Flëssegkeeten op Ufro | |
| Hydraulesch Flëssegkeets Temperaturen ℃ | -30 bis +80 (nbr Sals) -20 bis +80 (fkm Seals) | |
| Viscosity Range MM2 / s | 10 bis 800 | |
Eegeschaften:
▶ Ventil fir d'Reduktioun (p an a) a Limitatioun
▶ Fir Sub-Plating Monting, Portioun Muster Din 240 Form A, ISO 4401D CPPT-RP 121h, Sugrats fir Kataloge
▶ 4 Drockstellungen
▶ 4 Upassungsinterementer
● Rotary knob
● Sleeve mat Hexagon a Schutzkapp
● Lockable Rotary Knob mat Skala
● Rotaire knab mat Skala
Uwendung:
Dräi Wee proportional Drock 3DR10p-6x ka wäit an verschidden hydraulesche Systemer benotzt ginn, sou eng Ingenieurbulas an aner Felder.
Den Drock Valve Typ 3DR10p-6x ass e Pilot operéiert 3-Wee wéi eng reduzéierte Drock vun Drockhëllef am Secondaire Circuit. Et gëtt fir d'Reduktioun vum Drock an engem hydraulesche System benotzt.

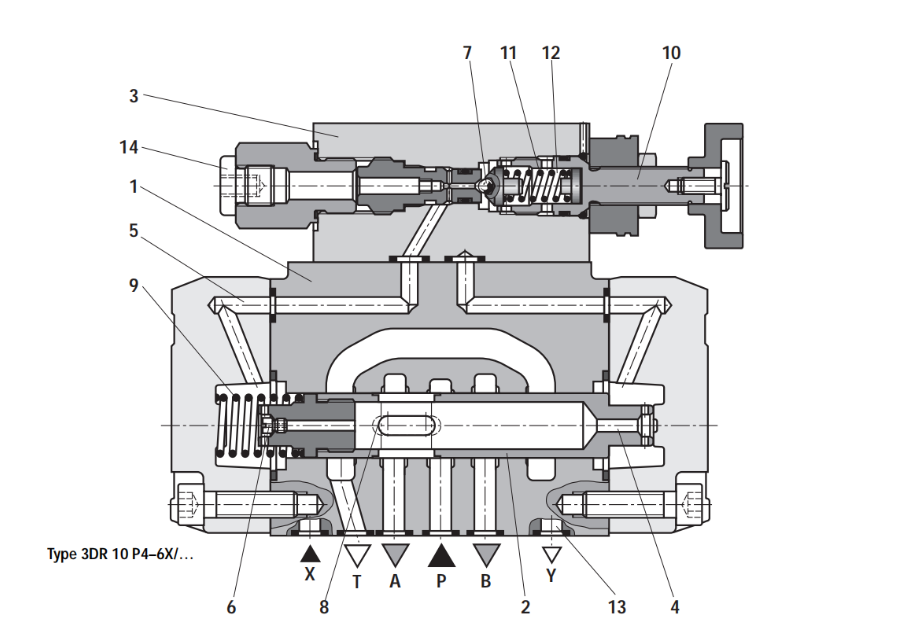

Den Drock, deen d'Valve reduzéiert besteet haaptsächlech aus der Haaptplate (1) mat Kontrollboun (2) an der Pilot Controvet (3) mat Drockbezuelungselement (10).
Am Rescht ass d'Ventil op. Drockflëssegkeet kann net aus Port p to po en an den Drock am Port an den Drock op de Kanal ugewandt ginn (4) an d'Spullfahrt (9). Op derselwechter Zäit gëtt den Drock iwwer d'selwecht ugewannt (6) an d'Fréijoër geluedene Säit vum Kontrolltranche (7) am Pilot (3).
Ofhängeg vun der Astellung vun der Kompressiouns Fréijoer (11) en Drock op de Ball eropgeet (7) an am Kanal (5), déi d'Kontroll spillt (2) an enger oppener Positioun. Drockflëssegkeeten fléisst aus dem Port p via de Kontroll Spull (2) an de Port a, bis en Drock an der Hafen opgebaut ass, wat méi wéi den Drockwäert am Kugel ass an de Kugel (11) an de Ball (11)
De Kontroll Spull (2) beweegt sech an déi zouene Positioun. Dee gefrotene reduzéierte Drock gëtt erreecht wann e Gläichgewiicht tëscht dem Drock am Port a an den Drockwäert am Kompressiounsgeschir ass (11) erreecht.
Wann den Drock an der Port a weider op den Aktuator duerch extern Kräfte klammen, huet d'Kontrollbon (2) weider géint d'Kompressiouns Fréijoer (9). Also port ass mat Port t iwwer d'Kontrolllanden verbonnen (8) an der Kontroll Spull (2). Genuch Drockflëssegkeete fir Tank fir ze zéien fir sécherzestellen datt den Drock weider geet.
De Putous Ueleg geet zréck vun der Fréijoersdag (12) ass ganz extern iwwer d'Kontrollslinn (13) zu Port Y.. Zum Beispill sollt op dësem Y.
D 'Drock Gauge Connection (14) mécht et méiglech de reduzéierten Drock an de Port ze iwwerwaachen.
Stierm vun proportional Ventil 3DR10P-6x
