Proportional Drock reduzéiert d'Valve 3DREM-7x

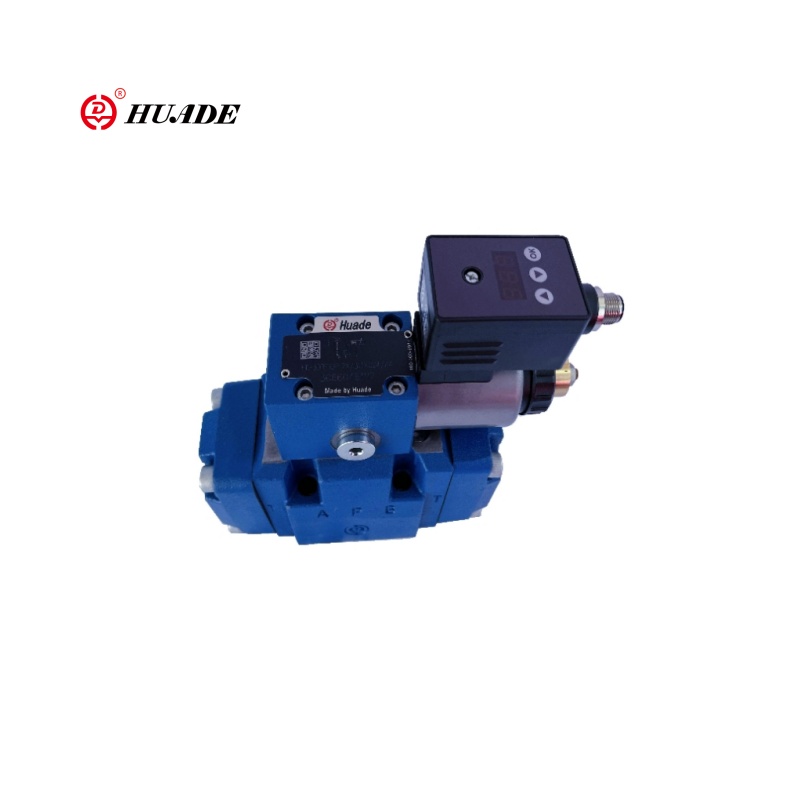

3DREM-7X ass en dräi-Wee Pilot-operéiert proportional Drock reduzéiert. Am Verglach mam 3dre / 3dree Serie. Proportional Drock redving Valve 3DREM-7x huet besser integréiert Sensoren oder Kommunikatiounsstämmen. D'Forrastabilitéit vum Ventili gewlecht gouf 3dum YoXx, fir den Outletenrock an enger elektresch Linn ze kontrolléieren. Et kann Drockreguléierung erreechen + entlaascht duerch eng dräi-Wee Struktur (p → a → t). Proportional Drock reducéiere valve 3DREM-7x ass gëeegent fir Héichpräis an héich-dynamesch hydraulesche Kontrollsystemer.

Produktparameter vum proportionalen Drock redving Ventil 3DREM-7x

Produktparameter vum proportionalen Drock redving Ventil 3DREM-7x

Eegeschaften:

▶ 3-Weeër Versioun

▶ Operatioun mat proportional Solenoid mat rotativer Cilo

▶ Fir Ënnerleit Montéierung

▶ Portingmuster no ISO 4401

▶ Maximum Drockgrenz, fakultativ

▶ Ventil an Kontroll Elektronik vun enger eenzeger Quell

▶ Integréiert Elektronik (OBE) (Typ HD-3dre (m) e):

- Little Fabrikatioun Toleranz vun der Kommando Wäert Drock Charakteristik Kurve

▶ Extern Kontroll Elektronik (Typ HD-3Dre (m)

▶ Linear Kommando Wäert Drock Charakteristik Kurve

Uwendung:

Proportionell Produktiounslinnen integréiert 3DR / PID-Controller, a kennegelméissegen Kontroll an harrigulesch Systemer (Vibments: Héichstempelung.

Funktioun a Sektioun vum proportionalen Drock redving Ventil 3DREM-7x

Funktioun, Sektioun

D'Ventilypen 3dre (m) an 3dre (m) E elektrescht Pilot-operéiert 3-Wee Drock fir Ventile vun den Aktualiséierung vum Aktator.

Si gi fir Reduktioun benotzt (p op eng) a Limitatioun (a fir T) vun engem Systemdrock.

Noperehaart

D'Ventile besteet aus zwee Haaptversammlungen:

▶ Pilot Contreet (1) mat proportional Solenoid (2), fir existent Drockbegrenzung (15)

▶ Dial Valve (3) mat Haaptkontroll Spull (4)

Funioun

▶ Kommando-Wäert-ofhängeg Astellung vum Drock fir an de Port e via de Pilot Kontroll ventove reduzéiert (1) ze ginn.

▶ Mat dressurizéierte Port p, d'Springs (5) an (6) Halt d'Haaptkontroll Spull (4) a senger zentraler Positioun.

Op déi ageser ass e Startwuess um Aktiéiert.

▶ Pilot Flëssegkeete vum Bore (7) iwwer de flloe Kontributeller (8)

Drock Reduktioun

▶ Build-up vum Pilotrock an der Kontrollkammer (11) als Funktioun vum Kommando Wäert.

▶ Drockbau-up an der Fréijoerskam (13) via Dezzle (12) a Bewegung vun der Haaptkontroll Spool (4)

Hydraulesch Flëssegkeet fléisst vu p zu A.

▶ Den Akturiatiounsdrock in Portor A ass am Fréijoer Chamber (14).

▶ Erhéijung vum Drock an der Set an dem Set Drock vum Pilot Contreve (1) féiert op d'Bewegung vun der Haapt Spool (4) no lénks. Drock am Hafen a ass bal identesch mam Set Drock op der Pilot Contreve (1).

Drockbegrenzung

▶ Wann den Drock am Port e méi wéi de Set Drock vum Pilot-Contreved (1) ass, d'Haaptkontroll Spull (4) gëtt weider op lénks.

▶ Dës Verbindung vun engem op T a limitéiert den Drock op den Drock an de Port a dem Set Kommando Wäert.

Typ HD-3Dree an HD-3Drale (mat integréiert Elektronik (OBE))

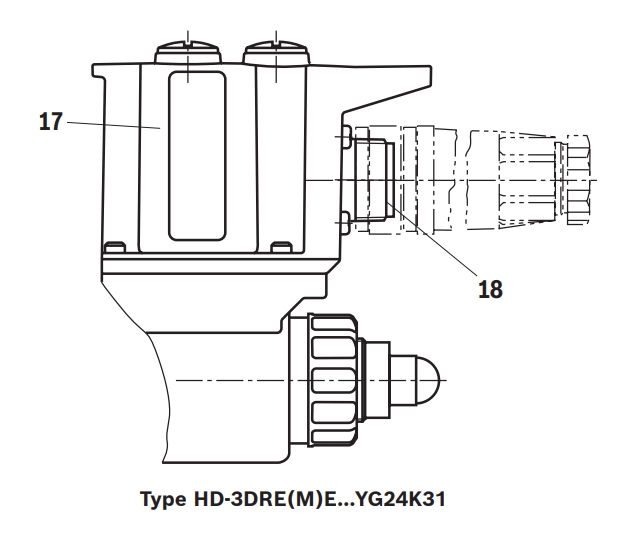

Mat Bezuch op Funktioun a Set-up, dës Ventile entspriechen dem Typ-3dre an HD-3DREM.at de Pilot Control Centre, et gëtt e Wunnengen (17) mat der Wunnengen (17)

Liwwerung a Kommando Wäert Spannung ginn op de Stemmor ugewannt (18).

Op der Fabréck ass de Kommandowäertdrock Charakteristik Kurve mat klenge Faboleranz ugepasst. Fir méi Informatioun, Kuckt Säit 9.
