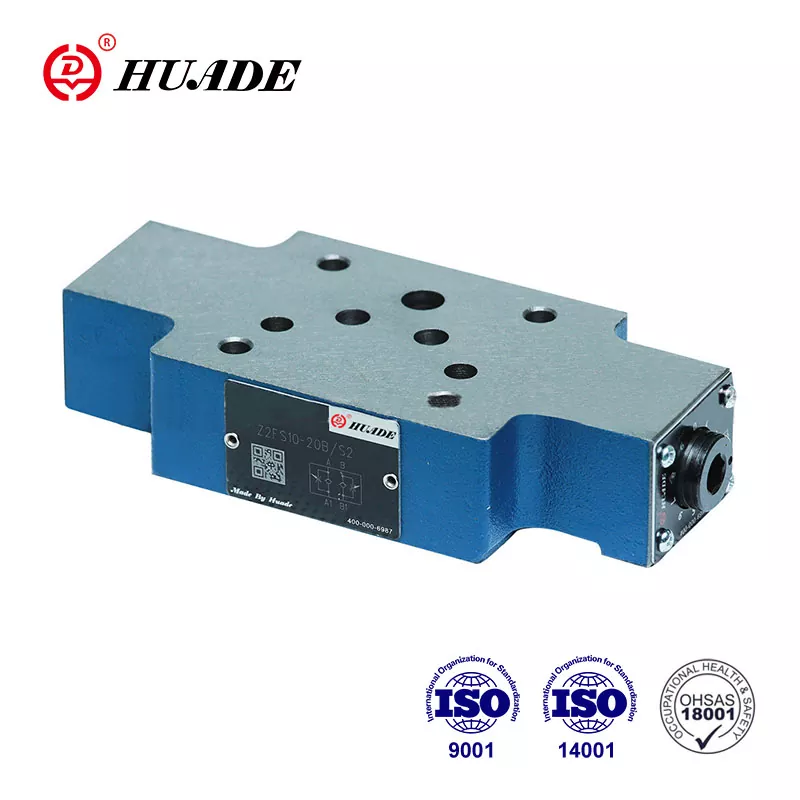

Duebel Drossel / Kontrollventil Typ Z2FS 10 ...-30B / ... ass am Sandwich-Plack Design. Dëse Flowventil gëtt fir Meter-in oder Meter-Out Kontroll benotzt. Et kann d'Serie Z2FS ersetzen 10-5-3X vun Rexroth ugebueden wéinst zwee laangfristeg Zesummenaarbecht mat Rexroth. Produktverpackung vun Drosselventile Z2FS 10-5 kann och personaliséiert ginn, wéi Plastiks waasserdichte Verpackungen, Standardkarton oder Sperrholzverpackungen.
|
Drock Flëssegkeet |
Mineralöl (fir NBR-Dichtung), oder Phosphatester (fir FPM-Dichtung) |
|
Flesseggassystem Temperatur Beräich (℃) |
-30 bis +80 |
|
Viskositéitsberäich (mm²/s) |
10 bis 800 |
|
Grad vun der Kontaminatioun |
Maximal zulässlech Verschmotzungsgrad vun der hydraulescher Flëssegkeet op NAS 1638 |
|
Maximum Aarbechtsdrock (MPa) |
bis 31.5 |
|
Maximalflow (L/min) |
bis 160 |
|
Gewiicht (kg) |
ongeféier 3,1 |
Fonctiounen:
▶ Sandwich-Plackventil
▶ Porting Muster nach DIN 24 340 vun A, ISO 4401 an CETOP - RP 121 H
▶ Fir den Haapt- oder Pilotfluidfluss vun 2 Serviceporten ze limitéieren
▶ 3 Upassungselementer
. Sperrbare Rotary Knob mat Skala
. Spindel mat internen Hexagon a Skala
. Rotary Knob mat Skala
▶ Fir Meter-an oder Meter-Out Kontroll
Applikatioun:
Duebel Drossel Kontroll Krunn Z2FS 10-5 gëtt benotzt der Haaptrei oder Pilot Flux vun eent oder zwee Service ports ze limitéieren. Zwee symmetresch arrangéiert Drossel / Kontroll Krunn limitéieren de Flux an eng Richtung an erlaben fräi Flux an der Géigendeel Richtung.
Fir Meter-in-Kontrollflëssegkeet passéiert vum Hafen A1 op den Hafen A2 iwwer den Drosselpunkt (1), deen op de Ventilsitz (2) an d'Drosspulle (3.1) gemaach gëtt. D'Drëpsspull (3.1) ass iwwer d'Spindel (4) axial verstellbar, sou datt den Drosselpunkt (1) ugepasst gëtt. Drock präsent zousätzlech zu der Fréijoerskraaft hält den Drosselspull (3.1) a senger Drosselpositioun. Flow, deen zréck vum Serviceport B2 fléisst, bewegt d'Drosselspull (3.2) géint d'Fréijoer (7) a verursaacht de Ventil als Kontrollventil ze handelen an erlaabt fräi Flux. Ofhängeg vun der Aart a Weis wéi de Ventil installéiert ass, kann den Drosseleffekt als Meter-in oder Meter-Out Kontroll arrangéiert ginn.
Limitéiert den Haaptflëssegkeetsfloss
Fir d'Geschwindegkeet vun engem Aktuator (Haaptflëssegkeet) z'änneren, gëtt den duebelen Drossel / Kontrollventil tëscht dem Richtungsventil an der Ënnerplack installéiert.
Limitéiert de Pilotflëssegkeetsfloss
Bei Pilotbetriebene Directional Kontrollventile gëtt den Duebel- / Drossel-Kontrollventil als Pilotchoke-Upassung installéiert (Pilotfluidfluss). Et ass tëscht dem Haaptventil an dem Pilotventil gepasst.
Struktur vun Duebel Drossel/Kontrollventil Typ Z 2 FS 10-5- 30B
Symbol vun Z 2 FS 10 - 30B
