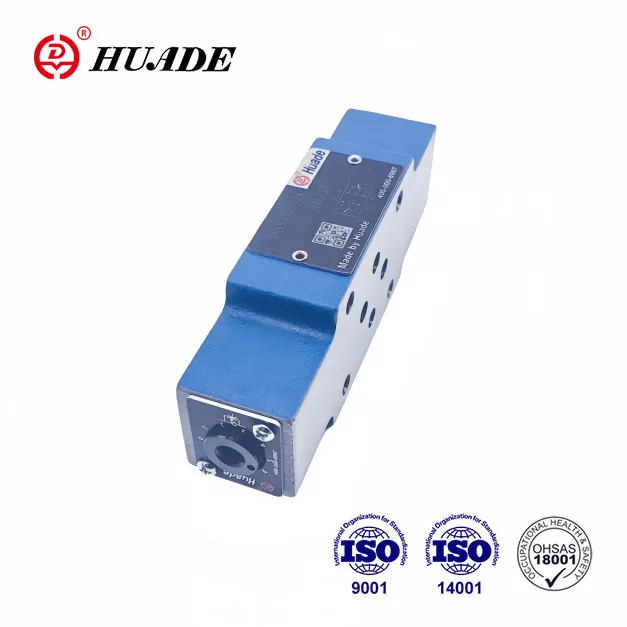

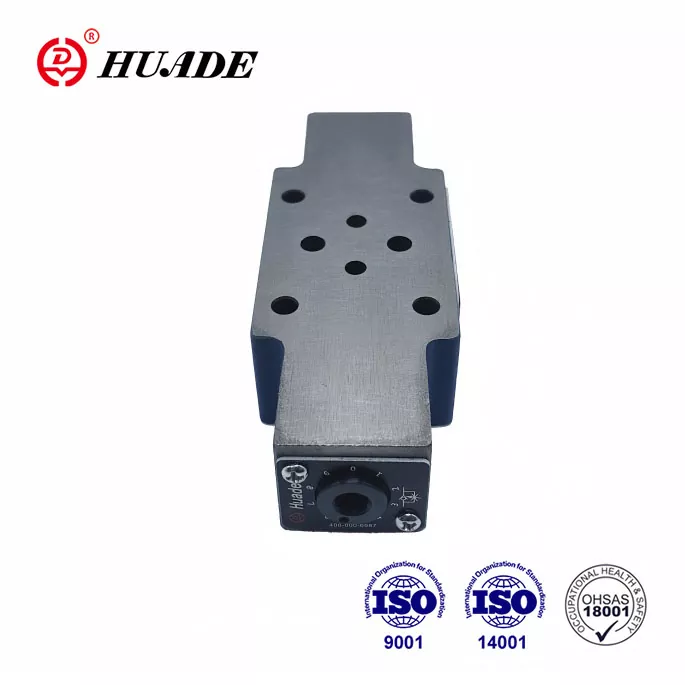

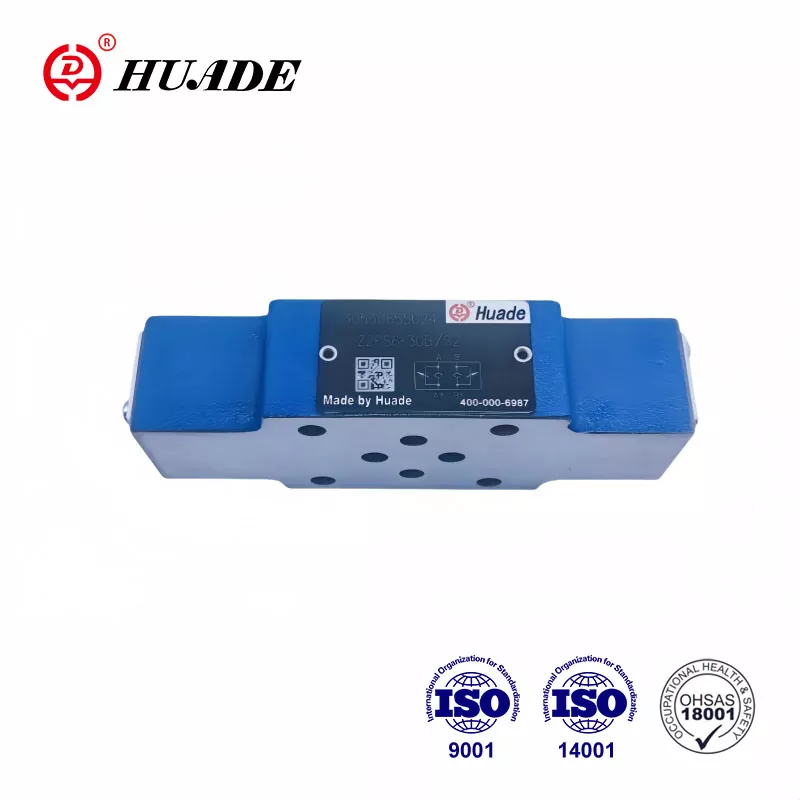

Ventile Typ Z 2 FS 6 sinn duebel Drossel / Kontrollventile am Sandwichplack Design. Dëse Ventil ass gëeegent fir vertikal Stackversammlung a gëtt fir Inlet- oder Outlet Meter-Out Kontroll benotzt. Als Resultat vun zwee laangfristeg Zesummenaarbecht mat Rexroth, passt dës Drossel Z2FS 6 Rexroth an der Leeschtung a kann Rexroth® Z2FS6 3XB Serie ersetzen. Et ass eng bezuelbar Alternativ fir Rexroth.
|
Technesch Donnéeën (fir Uwendungen ausserhalb vun dëse Parameteren, konsultéiert eis w.e.g.!) |
|||
|
Gréisst |
6 |
16 |
22 |
|
Maximalflow (L/min) |
80 |
250 |
350 |
|
Maximum Aarbechtsdrock (MPa) |
31.5 |
35 |
|
|
Drock Flëssegkeet |
Mineralöl (fir NBR-Dichtung), oder Phosphatester (fir FPM-Dichtung) |
||
|
Viskositéitsberäich (mm²/s) |
10 bis 800 |
||
|
Flesseggassystem Temperatur Beräich (℃) |
-30 bis +80 |
||
Fonctiounen:
▶ Sandwich Teller Design
▶ Porting Muster nach DIN 24 340, vun A, ISO 4401 an CETOP - RP 121H
▶ Begrenzung vum Haapt- oder Pilotfloss mat zwee Serviceporten
▶ Meter-in oder Meter-out Kontroll.
Applikatioun:
Drosselkontrollventile Z2FS 6 gi benotzt fir den Haapt- oder Pilotölfluss op een oder zwee Servicehäfen ze limitéieren.
Zwee symmetresch arrangéiert Drossel-/Kontrollventile limitéieren de Flux (duerch verstellbare Drosselrollen) an eng Richtung an erlaben de fräie Retourfloss an déi aner Richtung.
Main Flux limitéieren
Den duebelen Drossel / Kontrollventil ass tëscht dem Direktiounsventil an der Ënnerplack gepasst fir d'Geschwindegkeet vun engem Aktuator z'änneren (Haaptstroumbegrenzung).
Pilot Flux limitéieren
Am Fall vu pilotbetriebene Richtungsventile kann den duebelen Drossel / Kontrollventil als Pilotchoke Upassung benotzt ginn (Pilotflowbegrenzung). An dësem Fall ass et tëscht dem Haaptventil an dem Pilotventil gepasst.
Struktur vun Duebel Drossel / Kontroll Krunn, Typ Z2FS6 30B
Prinzip vun hydraulesch Systemer
