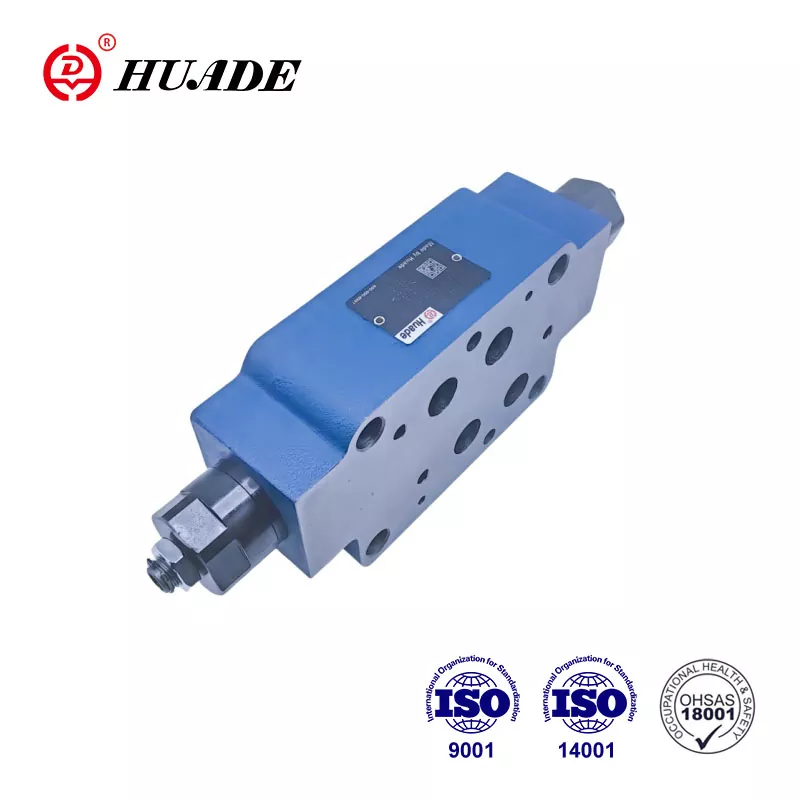

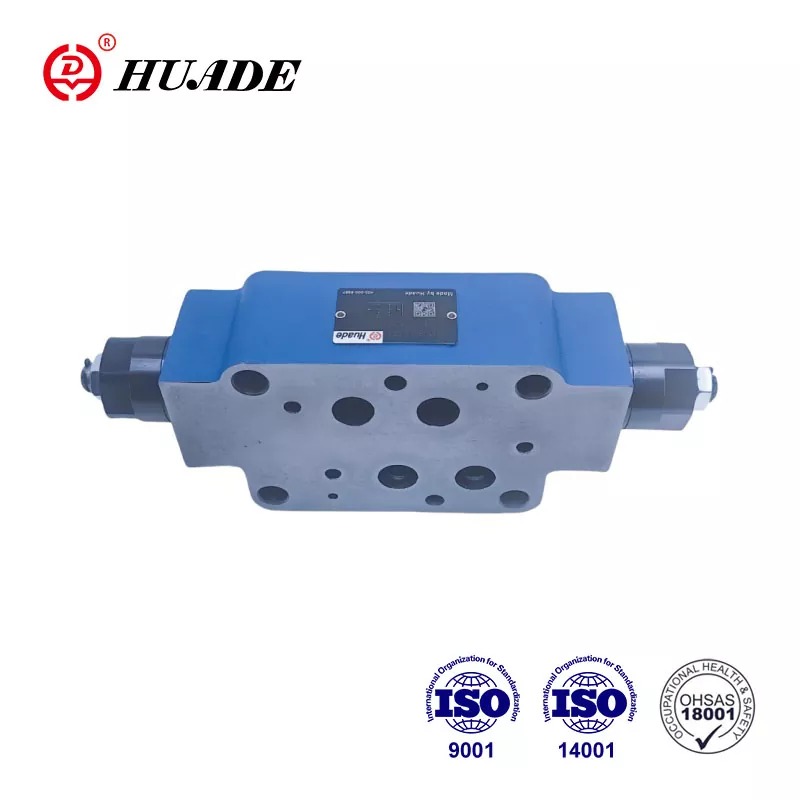

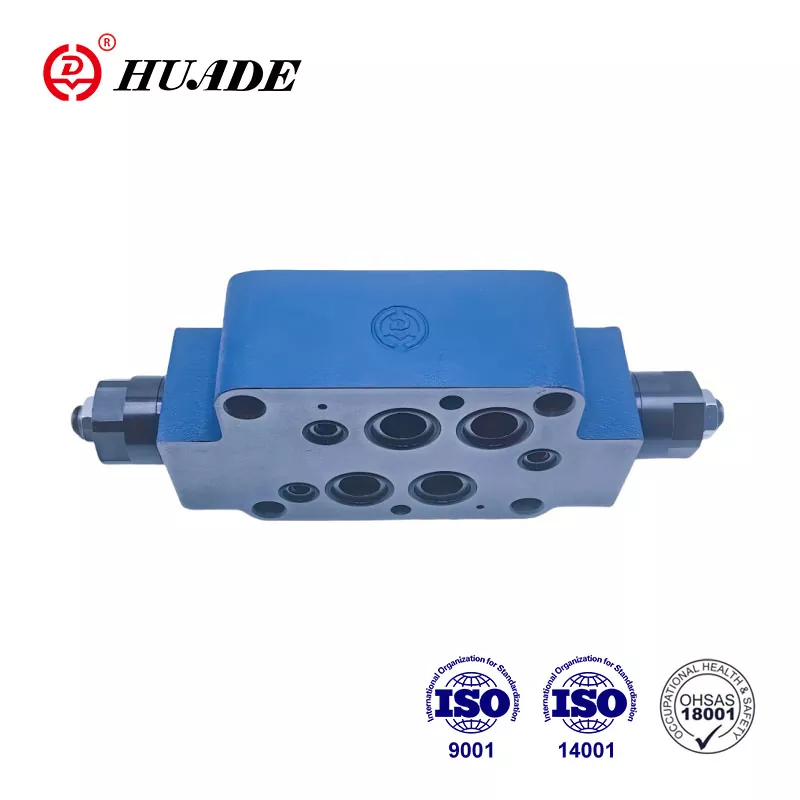

Sandwich Platte Design Ventiles Typ Z 2 FS 16 sinn duebel Drossel / Scheckleit. D'Funktioun vun dësem Ventil ass d'Inlet oder Outletfloss ze kontrolléieren. D'Tatsaach, datt echt® Z 2 FS 16 kann Rexroth® z2fs änneren 16 3xb ass haaptsächlech wéinst der laangfristeger Kooperatioun. D'Fabréck strikt d'Kontrollprodukter an all Drossel iwwerpréift Ventile treffen international Normen.
|
Technesch Daten (fir Uwendungen ausserhalb vun dëse Parameter, copéiert eis!) |
|||
|
Gréisst |
6 |
16 |
22 |
|
Maximum Flux (l / min) |
80 |
250 |
350 |
|
Maximal Aarbechtsdrock (MPA) |
31.5 |
35 |
|
|
Drockflëssegkeet |
Mineralueleg (fir NRB SIME), oder Phosphat Ester (fir FPM Sial) |
||
|
Viscosity Range (mm ² / en) |
10 bis 800 |
||
|
Flësseg Temperaturbereich (℃) |
-30 bis + 80 |
||
Eegeschaften:
▶ Sandwich Plack Design
▶ Portingmuster op DIN 24 340, vun A, oro 4401 an der CPTop - RP 121h
▶ Limiting of Haapt- oder Pilot Flow mat zwee Service Ports
▶ Meter-in oder meter-eraus Kontroll.
Uwendung:
Drossel kuckt Ventiles Z 2 FS 16 gi benotzt fir d'Haapt- oder Pilot Ueleg an engem oder zwee Service Ports ze limitéieren.
Ventile Typ Z 2 FS 16 sinn duebel Drossel / iwwerpréift Ventile am Sandwichplack Design. Zwee symmetresch arrangéiert Drossel / Schecken Ventils Limiten Flux (mat Upassungspräghändler) an enger Richtung erlaben an erlaben Free Rendement an der anerer Richtung.
Haaptflowbegrenzung
Den duebel Drossel / Check-Ventil gëtt tëscht dem direkten Ventil an d'Surpate vun engem Aktuator geännert (Main Flowbegrëff).
Pilot Flux limitéieren
Am Fall vun der Pilot gëtt direktive Ventils op der Pilot opgestallt, den duebele Drossel / Check-Create kann als Pilot CHOKE Upassung benotzt ginn (Pilotflow limitéieren). An dësem Fall gëtt et tëscht der Haaptstad gepasst an d'Piljiessegetve.
Struktur vun duebel Drossel / Check Ventil, Typ z 2 FS 16 3xb
Prinzip vun hydraulesche Systemer
