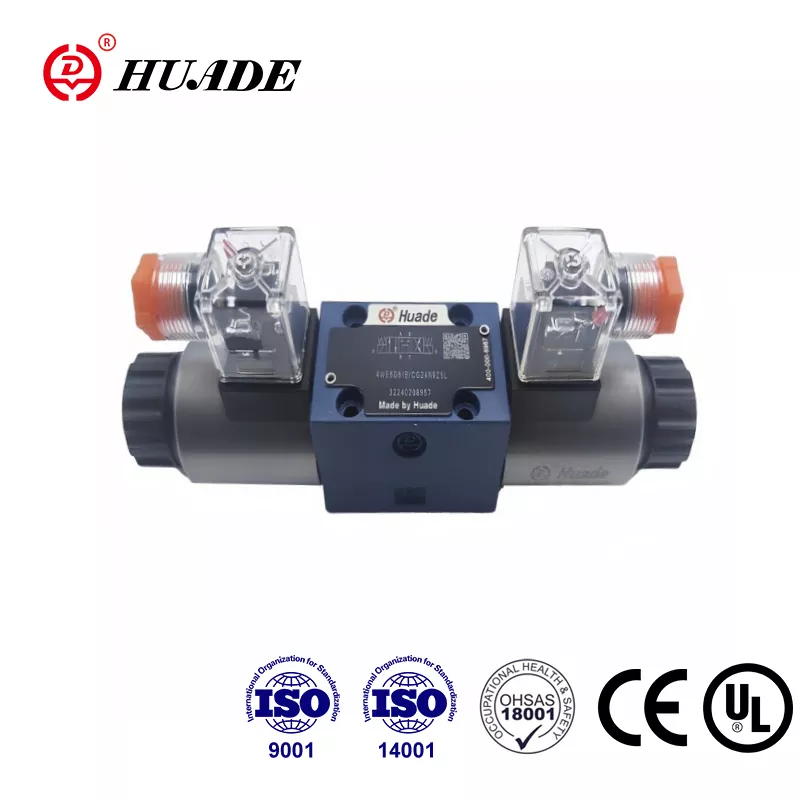

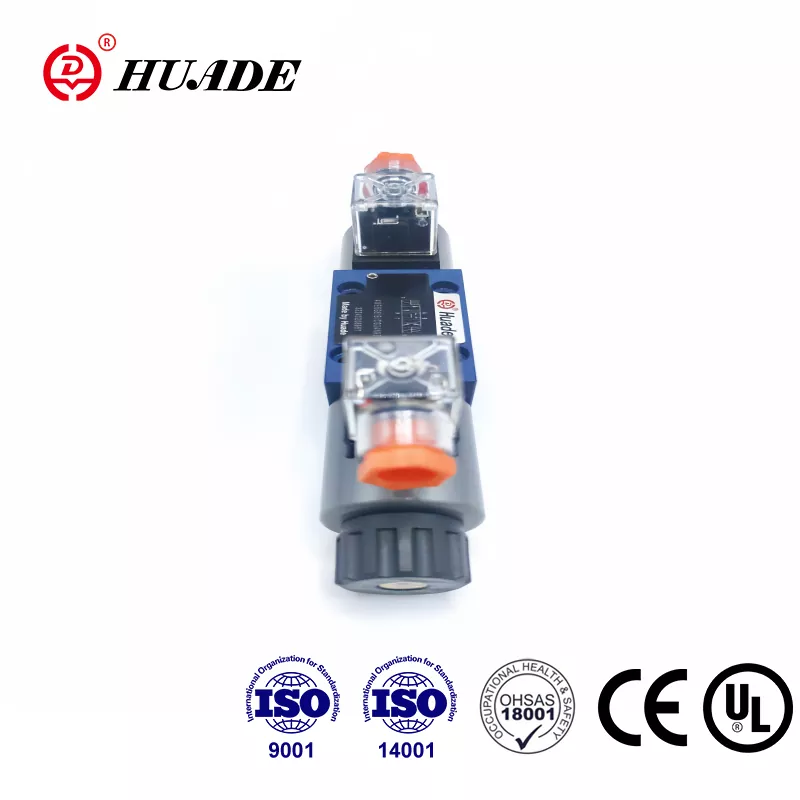

Wann Dir mat hydraulesche Systemer an de Fabriken oder op Bauausrüstung schafft, kënnt ëmmer erëm ee Bestanddeel op: de Directional Kontrollventil. De Rexroth 4WE 6 E ass ee vun de meescht benotzte Ventile an der industrieller Hydraulik, a fir gudde Grond. Dëse Ventil kontrolléiert wéi d'hydraulesch Flëssegkeet duerch e System bewegt, dat heescht datt et kontrolléiert wéi d'Maschinnen bewegen a funktionnéieren.
De 4WE 6 E ass wat d'Ingenieuren e solenoid-betriebene Directional Spullventil nennen. Dat kléngt komplizéiert, awer d'Basis Iddi ass einfach. Wann Elektrizitéit an de Solenoid vum Ventil fléisst (eng elektromagnéitesch Spule), dréckt en e Metallspool an de Ventilkierper. Dës Spullbewegung redirectéiert hydraulesch Flëssegkeet vun engem Hafen an en aneren, a ännert d'Richtung datt en hydraulesche Zylinder oder Motor bewegt. Wann d'Elektrizitéit ophält, dréckt e Fréijoer de Spull zréck op seng ursprénglech Positioun.
Wat mécht de 4WE 6 E Differenzen
Den "E" am Modellnumm seet Iech eppes Wichtegs iwwer den Design vun dësem Ventil. Et heescht datt de Ventil e Naass-Pin Solenoid benotzt, wou d'elektromagnetesch Spule a Kontakt mat der hydraulescher Flëssegkeet setzt. Dës Designwahl huet verschidde Virdeeler. Den Ueleg hëlleft de Solenoid ze killen, reduzéiert d'Betribsgeräischer a verlängert d'Aarbechtsdauer vum Komponent. Dir kënnt souguer de Solenoid 360 Grad op de meeschte Versiounen rotéieren, wat d'Installatioun méi einfach a knappe Plazen mécht.
De Ventil entsprécht dem NG6 Standard, deen och a verschiddenen Deeler vun der Welt CETOP 3 oder D03 genannt gëtt. Dës Standardiséierung ass méi wichteg wéi Dir denkt. Et heescht datt de Ventil op Standard Montageplacke passt a ka mat ähnlechen Ventile vu Parker, Vickers oder Argo Hytos ersat ginn ouni Äert hydraulescht Manifold z'änneren. Fir Ënnerhalt Équipë, reduzéiert dës interchangeability Auswee wann Dir en Ersatz Deel séier brauchen.
Rexroth bewäert den 4WE 6 E fir Drock bis zu 350 Bar, wat ongeféier 5,076 PSI entsprécht. Déi maximal Fluxkapazitéit erreecht 80 Liter pro Minutt op DC-ugedriwwen Versiounen, oder ongeféier 21 Gallonen pro Minutt. Dës Zuelen setzen de Ventil an der High-Performance-Kategorie fir seng Gréisst. Dir fannt et kontrolléiert alles vu Sprëtzmaschinnen bis zu den hydraulesche Systemer op Bagger a Biergausrüstung.
Wéi de Ventil Wierklech Wierker
Am Ventilkierper beweegt sech de Spull zréck a vir fir verschidde Ports ze verbannen. De Ventil huet véier Haaptporten, déi Ingenieuren Label P, T, A, a B. Port P verbënnt mat Ärer hydraulescher Pompel, déi d'Drockflëssegkeet liwwert. Port T verbënnt mam Reservoir oder Tank wou Flëssegkeet zréckkënnt. Ports A a B verbannen mat Ärem hydraulesche Aktuator, wéi déi zwou Säiten vun engem Zylinder.
Wann Dir een Solenoid energeet, verännert de Spull fir P mat A a B op T ze verbannen. Dëst schéckt d'Drockflëssegkeet op eng Säit vun Ärem Zylinder wärend déi aner Säit zréck an den Tank drainéiert. Energie deen aneren Solenoid, an d'Verbindungen ëmgedréint. Elo verbënnt P mat B an A verbënnt mat T, bewegt Ären Zylinder an déi entgéintgesate Richtung. An der Mëtt Positioun ouni Solenoiden energesch, halen d'Fréijoerszentréiert Versiounen de Spull an enger neutraler Positioun déi all Häfen blockéiert.
De Ventil kënnt a verschiddene Spullkonfiguratiounen, déi Ingenieuren "Symboler" nennen. Symbol E ass üblech fir Dräi-Positiounsventile mat Fréijoerszentral. Wann de Ventil an der Mëtt Positioun setzt, sinn all Häfen blockéiert. Symbol HA stellt eng zwee-Positioun Krunn mat Fréijoer zréck, benotzt wann Dir nëmmen Bewegung an eng Richtung brauchen. E puer Applikatiounen benotzen Spärversioune markéiert "OF", wou e mechanesche Pin de Spull op der Plaz gespaart wann se bewegt. Dës Spannventile brauchen nëmmen e kuerzen elektresche Puls fir Positiounen ze wiesselen, wat Energie spuert a Systemer déi Positioun fir laang Perioden halen.
Drock Considératiounen a System Design
Eng Zuel erfuerdert Opmierksamkeet wann Dir Systemer designt mat der 4WE 6 E: de maximalen Tankportdrock. Wärend d'Ports P, A a B 350 Bar kënnen handhaben, gëtt den Port T typesch op 160 Bar erreecht, obwuel e puer Varianten op 210 Bar eropgoen. Dësen Ënnerscheed erstellt eng wichteg Designbeschränkung. Wann Dir de Krunn op maximal schaffen Drock mat bestëmmte spool Symboler lafen, warnt Rexroth dass port T soll als Drainage Linn benotzt ginn, net als Retour Linn, datt zréck Drock vun Ärem Tank oder aner Komponente gesinn kéint.
Dës Drockbegrenzung verbënnt mat wéi Spullventile intern funktionnéieren. Déi enk Spalten tëscht dem Spull a Ventilkierper, déi de Ventil erlaben ze funktionnéieren, erstellen och intern Leckage. Dëst ass keen Defekt; et ass eng inherent Charakteristik vum Spullventil Design. Wéi de Ventil mat der Zäit verschleeft, erhéicht dës intern Leckage graduell. D'Leckeflëssegkeet muss iergendwou goen, dofir ass den Tankportdrocklimit wichteg fir laangfristeg Zouverlässegkeet.
Aner Drock-Zesummenhang Suerg kënnt mat Differential Zylinder, wou de Staang-Säit Beräich méi kleng ass wéi de Kolben-Säit Beräich. Wann Äre Ventilsymbol de Staang-Säit-Retour während bestëmmte Schaltbedéngungen blockéiert, kann de Flächeverhältnis den Drock an der Staangkammer iwwer dem Ventil seng 350 Bar Bewäertung verstäerken. Dëst Phänomen gëtt Drockverstäerkung genannt, an et kann Zylinder beschiedegen oder souguer geféierlech Feeler verursaachen. D'Léisung implizéiert extern Relief Ventile op der Staang Säit vun Differential cilinder bäidroen oder spool Symboler auswielen, datt dës Spär Conditioun net schafen.
Elektresch Spezifikatioune a Kontroll Optiounen
De 4WE 6 E funktionnéiert mat béide DC an AC elektresche Versuergung. Gemeinsam DC Spannungen enthalen 12, 24, 96 an 205 Volt. AC Versiounen lafen typesch op 110/120 oder 230 Volt bei 50 oder 60 Hz. Den elektresche Stecker follegt den EN 175301-803 Standard mat engem Dräi-Pol Design deen zwee Stroumverbindungen an e Buedem enthält. Déi meescht Versioune enthalen agebaute Ënnerdréckungsdioden fir géint Spannungsspikes ze schützen wann de Solenoid ausschalt.
Fir Uwendungen a geféierleche Beräicher bitt Rexroth explosionsbeständeg Versioune markéiert XE oder VE1. Dës Varianten treffen ATEX Standards fir europäesch Installatiounen oder NEC 505 / Class I Zone 1 Ufuerderunge fir Nordamerikanesch Siten. D'explosiounsbeständeg Wunnengen an intrinsesch sécher Solenoiden erlaben de Ventil sécher an Ëmfeld mat brennbare Gasen oder Damp ze bedreiwen, wéi chemesch Planzen oder Offshore Uelegplattformen.
D'Haltungsoptioun mat der Bezeechnung "OF" bitt bedeitend Virdeeler fir Energieeffizienz. Amplaz e Solenoid kontinuéierlech energesch ze halen fir d'Positioun ze halen, schéckt Dir en 100 Millisekonne Puls fir de Spull ze verschwannen, da schléisst de mechanesche Spär et op der Plaz. Dëst reduzéiert Hëtzt Generatioun, verlängert solenoid Liewen, a Schnëtt elektresch Konsum. Machine Tool Builder benotzen dës Fonktioun fir hydraulesch Spannsystemer, déi d'Werkstécker fest bei laange Bearbechtungsoperatioune festhalen.
Flësseg Kompatibilitéit a Dichtungsmaterialien
De Standard 4WE 6 E kënnt mat NBR (Nitrilgummi) Dichtungen, déi mat de meeschte Mineral-baséiert hydraulesch Ueleger schaffen, déi HLP oder HVLP Spezifikatioune treffen. NBR-Dichtungen handhaben och Waasser-glycol-feierbeständeg Flëssegkeeten an der HFC-Kategorie. Wéi och ëmmer, wann Äre System biodegradéierbar hydraulesch Flëssegkeeten wéi HETG, HEES oder HEPG benotzt, oder synthetesch Feierbeständeg Flëssegkeeten wéi HFDU oder HFDR, musst Dir FKM (fluorocarbon) Dichtungen uginn wann Dir bestellt.
D'Dichtungsmaterial falsch ze kréien verursaacht séier Verschlechterung a Systemausfall. Wann Dir Dichtungen wärend der Ënnerhalt ersetzt, kontrolléiert wéi eng Flëssegkeet Äre System tatsächlech benotzt ier Dir Deeler bestellt. D'NBR Sigel Kit dréit Deel Nummer 3492432, iwwerdeems de FKM Kit ass 3120269. De falsche Kit ze benotzen heescht datt Dir de Ventil an e puer Méint erëm auserneen räissen nodeems déi inkompatibel Dichtungen schwellen, knacken oder zerbriechen.
Rexroth spezifizéiert datt hydraulesch Flëssegkeet muss ISO 4406 Klass 20/18/15 Propretéit Standarden treffen. Dësen Dreizuelcode weist déi maximal Partikelzuel a verschiddene Gréissteberäicher un. Cleaner Flëssegkeet reduzéiert Verschleiung op de präzis machinéierte Spull a Bohrflächen. Kontaminéiert Flëssegkeet beschleunegt de Verschleiung, erhéicht d'intern Leckage a kann d'Spull verursaachen oder onregelméisseg bewegt. Installéiere vun enger korrekter Filtratioun mat Elementer, déi op 10 Mikrometer oder méi fein bewäert sinn, schützt Är Ventilinvestitioun a verlängert d'Liewensdauer.
Installatioun an Éischt Operatioun
De Ventil montéiert direkt op eng Standard NG6 oder CETOP 3 Ënnerplack mat véier Bolzen. D'Montagemuster a Portplazen verfollegen ISO 4401-03-02-0-05, fir Kompatibilitéit iwwer Hiersteller ze garantéieren. O-Réng Sigel all port Verbindung, an Dir sollt eng dënn Film vun hydraulesch Flesseggassystem op dës O-Réng gëlle während Installatioun Prise oder Rolling verhënneren.
Well d'Solenoiden naass-Pin Design benotzen, mussen déi intern Huelraim mat hydraulesche Flëssegkeet fir eng korrekt Operatioun fëllen. Wärend der initialer Startup, musst Dir vläicht de Ventil e puer Mol fueren wann Dir d'hydraulesch Pompel leeft fir d'Loft aus de Solenoidkammeren ze spülen. D'Loft, déi an dëse Raim gefaangen ass, beaflosst d'Solenoidkraaft an d'Ventilreaktiounszäit. E puer Installatiounen enthalen kleng Lëftungsschrauwen op de Solenoidgehäuse fir ze hëllefen d'Fangere Loft beim Inbetriebnis ze befreien.
All 4WE 6 E enthält eng manuell Iwwerschrëft, déi Iech erlaabt de Ventil ouni elektresch Kraaft ze verschwannen. Déi Standard verstoppte Versioun erfuerdert e speziellen Tool fir Zougang. Optional Versiounen enthalen knurled Knäppercher oder gespaarten Champignon-Kapp Knäppercher, déi manuell Operatioun während Ënnerhalt oder Noutsituatiounen erlaben. Op zwee-Solenoid Ventile, dréckt ni béid manuell Iwwerschreiden gläichzäiteg, well dëst e mechanesche Konflikt schaaft deen intern Komponente beschiedegt kann.
Flow Kontroll a Soft Switching
E puer Versioune vum 4WE 6 E kommen mat Drossel-Inserts, déi am Fong kalibréiert Orifice sinn, déi a spezifesche Ports installéiert sinn. D'Bezeechnung "/B12" weist eng 1,2 Millimeter Ouverture um Hafen P. Dës Drossel limitéieren net nëmmen de maximale Flux. Hiren Haaptzweck ass d'Gestioun vun den Drock Spikes a Flux Iwwerschwemmungen déi geschéien während rapid Ventil Wiesselen. Andeems Dir den Taux kontrolléiert, mat deem de Flux ännere kann, reduzéieren Drossel-Inserts de Systemschock, schützen Downstream Komponenten a verlängeren d'Gesamtdauer vum System.
Verschidde Modellvarianten bezeechent ".73…A12" enthalen mëll Schalter duerch modifizéiert Spullgeometrie. Dës Versioune bidden ongeféier 85 Prozent Schockreduktioun am Verglach zum Standardschalter. De méi mëllen Iwwergang hëlleft bei Uwendungen, wou Ventilverschiebung entgéintbarem Kaméidi erstellt oder wou hydraulesche Schock Pipeverbindungen a Manifold mat der Zäit beschiedegt. Den Ofwiesselung ass e bësse méi lues Äntwert, wat wichteg ass an Héichgeschwindegkeet Uwendungen awer kloer Virdeeler u Systemer bitt déi glat Operatioun a Liewensdauer prioritär maachen.
Gemeinsam Uwendungen a Benotzungsfäll
De 4WE 6 E Direktional Kontrollventil erschéngt an der ganzer industrieller Automatioun. Sprëtzmaschinn Maschinnen benotzen dës Ventile fir Schimmelspannkräften an Ejektorbewegungen ze kontrolléieren. Den héijen Drockbewäertung vum Ventil an de zouverléissege Schalter maachen et gëeegent fir déi exigent Flichtzyklen an der Plastiksveraarbechtung. Gummistécker Ausrüstung benotzt ähnlechen Ventil Konfiguratiounen fir Press Kontroll an Deel Auswee.
Bau a mobil Ausrüstung integréieren den 4WE 6 E an Baggerarmkreesser, Bulldozer Blade Kontrollen, a Kran Boom Funktiounen. Déi kompakt Gréisst vum Ventil par rapport zu senger Flowkapazitéit spuert Plaz an iwwerfëllte mobilen hydraulesche Systemer. Seng standardiséierte Montage erlaabt Ausrüstungshersteller fir vu ville Fournisseuren ze Quellen ouni Manifold nei ze designen.
Machine Tool Builder installéieren dës Ventile a Schleifmaschinnen, Fräszenteren an automatiséierte Produktiounslinnen. D'Haltversioune funktionnéieren besonnesch gutt an Armaturen a Spannsystemer, déi Positioun zouverlässeg halen mussen ouni kontinuéierlech elektresch Kraaft ze verbrauchen. Onbewaacht Bearbechtungsoperatioune profitéiere vun den Energiespueren a reduzéierter Hëtztgeneratioun vu pulsbetriebene Spannventile.
Troubleshooting an Ënnerhalt
Wann e 4WE 6 E net korrekt funktionnéiert, erkläre verschidde gemeinsam Probleemer normalerweis de Problem. Lues oder inkonsistent Verréckelung weist dacks op kontaminéiert Flëssegkeet, wat de Spull erlaabt a senger Buer ze halen. Iwwerpréift vum Systemfilterdifferentialdruckindikator seet Iech ob d'Filtratioun mat der Verschmotzungsgeneratioun hält. Wann d'Filter ersat sinn, ass dat Är éischt Fix.
Elektresch Probleemer weisen sech als komplett Verréckelung oder als schwaach, zéckend Ventilaktioun. Kontrolléiert d'Versuergungsspannung um Ventilverbindung wärend de Solenoid soll energesch ginn. Niddereg Volt reduzéiert d'Solenoidkraaft a verlangsamt d'Äntwert. Loose Connector Pins kreéieren intermittéierend Operatioun déi frustréierend ass ze diagnostizéieren. D'Ënnerdréckungsdioden, déi an de meeschte Ventile gebaut sinn, kënne verkierzt oder opmaachen, wat d'Solenoidverhalen beaflosst.
D'Erhéijung vun der interner Leckage iwwer d'Liewensdauer vum Ventil erfuerdert schliisslech Dichtungsersatz oder Ventilaustausch. Wann Dir bemierkt datt en hydraulesche Zylinder ënner Belaaschtung no ënnen kräizt wann de Ventil sollt Positioun halen, ass intern Leckage déi wahrscheinlech Ursaach. D'Installatioun vun engem externen Lasthalterventil kann e méi einfache Fix sinn wéi Ventil Ersatz wann d'Leckage net schwéier ass. Fir kritesch Positiounshaltungsapplikatiounen, extern Kontrollventile oder Pilotbetrieb Kontrollventile bidden positiv Belaaschtung onofhängeg vu Richtungsventilkonditioun.
De naass-Pin-Solenoid-Design bitt en Ënnerhaltvirdeel: Dir kënnt d'Spule ersetzen ouni de System ze drainéieren oder hydraulesch Flëssegkeet ze verléieren. Trennt einfach den elektresche Stecker un, schrauwen d'Solenoidversammlung of, an tauscht d'Spule. Dës Feldservicebarkeet reduzéiert Ausdauer während Reparaturen. Wann Dir Ersatzspiral bestellt, verifizéiert souwuel d'Spannungsbewäertung an den Connectortyp mat Ärer Installatioun.
Gréisst a Auswiel Considératiounen
De richtege Richtungskontrollventil ze wielen implizéiert verschidde Parameteren un Är Uwendungsufuerderunge passen. Start mat Drock: Wann Äre System iwwer 350 Bar funktionnéiert, funktionnéiert de 4WE 6 E net. Flow Kapazitéit muss iwwerpréift géint Är Aktuator Geschwindegkeet Ufuerderunge. En 80 Liter pro Minutt Ventil kéint op Pabeier adäquat schéngen, awer wann Dir no dëser Limit leeft, erhéicht den Drockfall iwwer de Ventil an d'Hëtztgeneratioun gëtt e Problem.
Denkt un Duty Cycle a Schaltfrequenz. Uwendungen déi kontinuéierlech schalten profitéieren vun AC Solenoiden, déi d'Hëtzt besser behandelen wéinst méi héijer thermescher Mass. DC Solenoiden funktionnéieren gutt fir intermittéierend Flicht a bidden méi séier Äntwertzäiten. Wann Äre System Positioun fir verlängert Perioden ouni Bewegung muss halen, spezifizéiert d'Spannkonfiguratioun fir eng kontinuéierlech Solenoidenergizéierung ze eliminéieren.
D'Spool Symbol bestëmmt d'Ventilfunktioun an der Mëtt Positioun an op all extrem Positioun. Studéiert déi hydraulesch schematesch Symboler virsiichteg fir ze verstoen wat all Portverbindungskonfiguratioun mat Ärem Aktuator mécht. Symbol E (all Häfen am Zentrum gespaart) passt Uwendungen wou Dir wëllt gestoppt actuators extern Kräfte widderstoen. Symbol P-zu-T am Zentrum stellt fräi Circulatioun datt Hëtzt Generatioun während Idle Perioden reduzéiert. Wielt d'Symbol datt Är funktionell Ufuerderunge Mätscher.
Kompetitiv Alternativen a Kräiz-Referenzen
Wärend de Rexroth 4WE 6 E e féierende Produkt ass, produzéiere verschidde aner Hiersteller funktionell gläichwäerteg Ventile. Parker D1VW009CNT Serie bitt direkt Ersatzfäegkeet mat ähnlechen Drock- a Flowbewäertungen. Vickers, elo Deel vun Eaton, fabrizéiert d'DG4V-3-8C Serie déi direkt op NG6 Ënnerplacken austauscht. Argo Hytos bitt den RPE3-063C11 als eng aner austauschbar Optioun.
Dës Cross-Fabrikant Kompatibilitéit gëtt Beschaffungsdepartementer Flexibilitéit. Wann Äre primäre Fournisseur laang Leadzäiten oder Lagermangel konfrontéiert ass, existéieren Alternativen ouni Ären hydraulesche System nei ze designen. Präiskonkurrenz tëscht dësen Hiersteller profitéiert de Keefer, obwuel dem Rexroth säin extensiv Verdeelungsnetz an d'technesch Ënnerstëtzung dacks all Präispremie justifiéieren.
Wann Dir Ventile vu verschiddene Hiersteller ersat, kontrolléiert datt d'Spullsymboler funktionell passen, net nëmmen nominell. Wat een Hiersteller "Symbol E" nennt, kéint subtil aner Portverbindungen hunn wéi d'Versioun vun engem aneren Hiersteller. Iwwerpréift déi detailléiert Portverbindungsdiagrammer am Katalog vun all Hiersteller ier Dir eng Cross-Reference Substitution finaliséiert.
Präis- a Beschaffungsstrategie
Maartpräisser fir den 4WE 6 E variéiere jee no Regioun, Konfiguratioun a Kafvolumen. An Nordamerika, erwaart Präisser ronderëm $ 140 fir Standardkonfiguratiounen individuell kaaft. Indesch Mäert weisen Präisser tëscht ₹ 7,799 an ₹ 9,203, während malaysesch Distributeuren ongeféier RM196,50 lëschten. Dës Variatiounen reflektéieren lokal Verdeelungskäschten, Import Flichten, a Maart Konkurrenz.
Minimum Bestellungsquantitéite vun de meeschte Distributeuren fänken un engem Stéck un, wat kleng Akeef praktesch mécht. Leadzäiten lafen typesch siwe bis zéng Deeg fir Standardkonfiguratiounen, obwuel gemeinsame Spannungs- a Symbolkombinatiounen dacks aus Distributeur Stock verschécken. Manner üblech Konfiguratiounen kënnen op e puer Woche verlängeren wa se Fabréckbuilding-zu-Bestellung erfuerderen.
Fir Ënnerhaltsdepartementer déi kritesch Ersatzinventar verwalten, betruecht eng oder zwee allgemeng benotzt Konfiguratiounen als Versécherung géint onerwaart Feeler ze stockéieren. De laange Liewensdauer vum Ventil bedeit datt Ersatzstécker fir Joeren op de Regaler sëtzen, awer d'Käschte fir e Ersatz ze stockéieren sinn minimal am Verglach mat Ausrüstungskäschte. Vergewëssert Iech datt Äre Stock all speziell Konfiguratiounen wéi FKM-Dichtungen enthält wann Äre System net-Standard Flëssegkeeten benotzt.
Finale Recommandatiounen
De Rexroth 4WE 6 E Direktional Kontrollventil liwwert zouverléisseg Leeschtung an engem kompakten, Industriestandard Package. Seng 350 Bar Drock Bewäertung an 80 Liter pro Minutt Flux Kapazitéit suergt staark Kapazitéit an der NG6 Gréisst Klass. De naass-Pin-Solenoid-Design balanséiert d'Performance mat der Servicebarkeet, an d'standardiséierte Montage garantéiert eng breet Kompatibilitéit iwwer hydraulesch Systemer.
Wann Dir dës Ventile spezifizéiert oder ënnerhält, oppassen op d'Detailer déi am meeschte wichteg sinn. Match Dichtungsmaterialien op Är hydraulesch Flëssegkeetchemie. Gréisst de Ventil konservativ fir exzessiv Drock drop an Hëtzt Generatioun ze vermeiden. Betruecht detent Versiounen fir Energie spueren an Positioun-Holding Uwendungen. Schützt Differentialzylinder vun der Drockverstäerkung duerch richtege Circuitdesign.
Verstoen wéi de Ventil funktionnéiert, wat seng Aschränkungen sinn, a wéi et an déi kompetitiv Landschaft passt hëlleft Iech besser Entscheedungen iwwer Selektioun, Ënnerhalt a Problembehandlung ze treffen. De 4WE 6 E ass net perfekt fir all Applikatioun, awer a senger Designenveloppe liwwert et bewisen Leeschtung déi seng verbreet Adoptioun iwwer industriell Hydraulik erkläert.
