Hutt Dir jeemools gefrot wéi Bauausrüstung sou glat a präzis beweegt? Oder wéi Fabréck Maschinnen kënnen hir Vitesse esou präziist kontrolléieren? D'Äntwert läit dacks an engem klengen awer mächtege Komponente genannt hydraulesche Drosselventil.
An dësem Guide wäerte mir alles opdeelen wat Dir wësse musst iwwer hydraulesch Drosselventile an einfache Begrëffer. Egal ob Dir Student sidd, en Ënnerhaltaarbechter, oder just virwëtzeg sidd wéi d'Saache funktionnéieren, dësen Artikel hëlleft Iech dës wichteg Apparater ze verstoen.
Wat ass en hydraulesche Throttle Valve?
En hydraulesche Drosselventil ass wéi e Waasserkran fir hydraulesch Systemer. Just wéi Dir e Krunn dréit fir ze kontrolléieren wéi séier Waasser fléisst, kontrolléiert e Drosselventil wéi séier hydraulesch Flëssegkeet duerch e System fléisst.
Einfach Analogie:Denkt drun: wann Dir e Gaardeschlauch dréckt, da kënnt manner Waasser eraus, an et fléisst méi lues. En hydraulesche Drosselventil funktionnéiert ähnlech - et erstellt eng méi kleng Ouverture, déi d'Flëssegkeet muss duerchgoen, wat de Flow verlangsamt.
Firwat si se wichteg?
Hydraulesch Drosselventile si entscheedend well se:
- Kontrolléiert d'Geschwindegkeet vun hydraulesche Zylinder a Motoren
- Maachen Maschinnen plënneren ofgefaangen amplaz jerky
- Hëllef Opérateuren Aarbecht mat Präzisioun
- Halt d'Ausrüstung sécher andeems Dir plötzlech Beweegunge verhënnert
Wéi funktionnéiert en hydraulesche Drosselventil?
D'Wëssenschaft hannert Drosselventile ass eigentlech zimlech einfach. Et kënnt alles op eng Basis Iddi erof: Wat méi kleng d'Ouverture ass, wat de Flux méi lues ass.
Hei ass wat am Ventil geschitt:
- Hydraulesch Flëssegkeet geet an de Ventil ënner Drock
- D'Flëssegkeet muss duerch eng kleng Ouverture passéieren (eng Ouverture genannt)
- D'Gréisst vun dëser Ouverture kann ugepasst ginn andeems Dir e Grëff oder Schraube dréit
- Méi kleng Ouverture = méi lues Flux = méi lues Maschinn Bewegung
- Méi grouss Ouverture = méi séier Flux = méi séier Maschinn Bewegung
Déi einfach Mathe hannendrun
Maacht Iech keng Suergen - mir ginn hei net ze technesch! Awer et hëlleft ze wëssen datt de Flowrate vun dräi Haaptsaachen hänkt:
Gréisst vun der Ouverture(méi grouss = méi Flux)
Drock Ënnerscheediwwer de Ventil (méi Drock = méi Flow)
Aart vu Flëssegkeetbenotzt ginn
D'Ingenieuren benotzen speziell Formelen fir exakt Flowraten ze berechnen, awer de Basisprinzip ass einfach ze verstoen.
Typen vun hydraulesche Drosselventile
Just wéi et verschidden Aarte vu Krunnen an Ärem Heem ginn, ginn et verschidden Aarte vu Drosselventile. Jiddereen ass fir spezifesch Aarbechtsplazen entworf.
1. Nadel Throttle Valve
2. Exzentresch Drosselventil
3. Axial Dräieck Groove Krunn

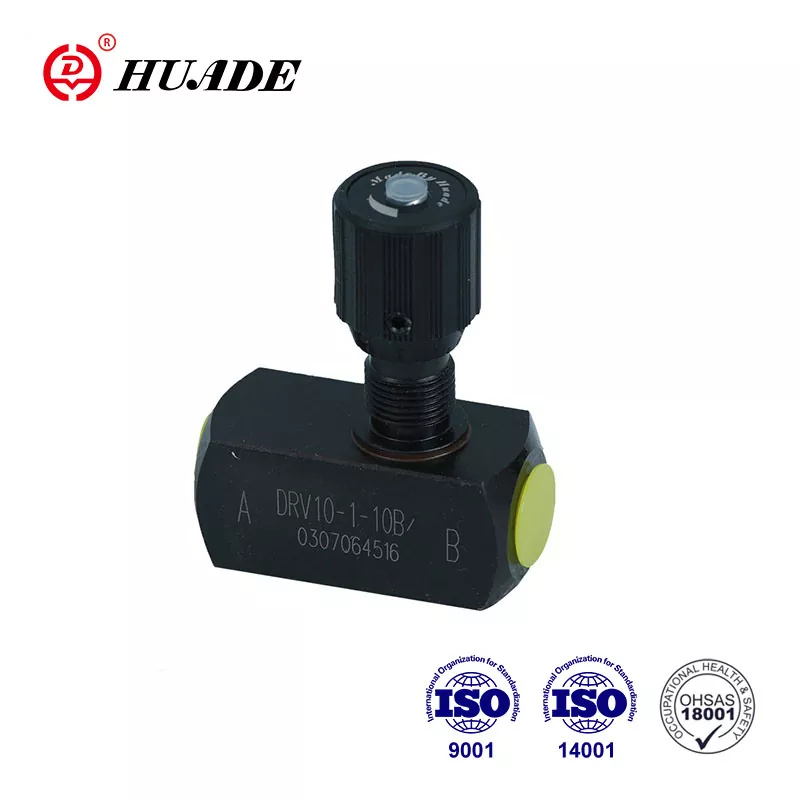

4. Drossel Check Valve
Speziell Aarte fir haart Aarbechtsplazen
Drock-kompenséiert Ventile:Dës passen automatesch un wann de Systemdrock ännert, sou datt de Flow konstant bleift.
Temperaturkompenséiert Ventile:Dës upassen fir Temperaturännerungen déi d'Flëssegkeetsdicke beaflossen.
Wou ginn hydraulesch Drosselventile benotzt?
Dir fannt dës Ventile op ville Plazen, wahrscheinlech méi wéi Dir wësst:
Bau Equipement
- Bagger: Kontrolle wéi séier den Aarm erop an erof geet
- Bulldozer: Managen d'Vitesse vun der Bladebewegung
- Kranen: Sécherstellen glat Levée an Ofsenkung
Fabréck Maschinnen
- Assemblée Linnen: Kontroll Fërderband Geschwindegkeet
- Pressen: Verwalte wéi séier Deeler zesummegedréckt ginn
- Machine Tools: Kontroll opzedeelen an Buergeschwindegkeet
Aner Uwendungen
- Kraaftwierker: Kontroll Damp a Gas Flux
- Ueleg Raffinerien: Managen Petrol Flux Tariffer
- HVAC Systemer: Kontroll Waasser Flux fir Heizung an Ofkillung
- Testausrüstung: Gitt präzis Kontroll fir Materialprüfung
Wéi wielen ech de richtege Drosselventil
De richtege Drosselventil auswielen ass wéi de richtege Tool fir eng Aarbecht ze wielen. Hei sinn d'Schlëssel Saachen ze berücksichtegen:
1. Flow Taux Bedarf
- Niddereg Flux: Wielt Nadelventile
- Héich Flux: Wielt Päiperlek oder exzentresch Ventile
2. Betribssystemer Drock
- Niddereg Drock: Déi meescht Ventiltypen funktionnéieren gutt
- Héichdrock: Wielt axial dräieckeger Groove Ventile
3. Zort Luet
- Steady Lasten: Basis Drosselventile funktionnéieren gutt
- Laaschten änneren: Betruecht Drock-kompenséiert Ventile
4. Installatioun Space
- Enk Plazen: Wielt kompakt Designen
- Vill Plaz: All Typ kann funktionnéieren
5. Ënnerhalt Ufuerderunge
- Einfach Ënnerhalt: Wielt Schmetterlingsventile
- Komplex Systemer: Kann spezialiséiert Zorte brauchen
Ënnerhalt an Troubleshooting
Wéi all mechanesch Apparat, Drosselventile brauche regelméisseg Betreiung fir richteg ze schaffen.
Regelméisseg Ënnerhalt Tipps
Halt et propper
- Benotzt propper hydraulesch Flëssegkeet
- Filtere regelméisseg ersetzen
- Spull de System periodesch
Check fir Wear
- Kontrolléiert Dichtungen an O-Réng
- Kuckt no Kratzer op Ventildeeler
- Ersetzen verbrauchte Komponenten ier se versoen
Problemer verhënneren
- Halen Upassung geréiert sécher
- Schützt Ventile vu Dreck a Feuchtigkeit
- Follegt Fabrikant beschwéiert Recommandatiounen
Gemeinsam Problemer a Léisungen
| Problem | Wat Dir bemierkt | Wahrscheinlech Ursaach | Wat ze maachen |
|---|---|---|---|
| Onkonsequent Geschwindegkeet | Maschinn beweegt ongläichméisseg | Dreckeg Ventil oder verstoppt Filter | System botzen, Filter ersetzen |
| Leck Ueleg | Flësseg Puddelen ënner Ventil | Ofgesinn Seals | Ersetzen Dichtungen a Dichtungen |
| Ventil wäert net upassen | De Grëff wäert net dréinen | Kontaminatioun oder Korrosioun | Propper Ventil, kontrolléiert op Schued |
| Komesch Geräischer | Whistling oder Schleifen Kläng | Kavitatioun oder verschleeft Deeler | Iwwerpréift den Drock, ersetzen verschleeft Deeler |
| Iwwerhëtzung | System gëtt ze waarm | Falsch Flëssegkeet oder schlecht Ofkillung | Benotzt korrekt Flëssegkeet, verbessert Ofkillung |
Hydraulesch Symboler verstoen
Ingenieuren benotzen speziell Symboler fir Drosselventilen an hydraulesche Diagrammer ze weisen. Dës Symboler sinn standardiséierte weltwäit, sou kann jiddereen se verstoen.
Basis Drosselventil Symbol:Gesäit aus wéi en Dräieck mat engem Pfeil duerch
Upassbar Drossel:Huet e Pfeil weist datt et ugepasst ka ginn
Drossel Kontrollventil:Kombinéiert Drossel a Kontrollventil Symboler
Dës Symboler hëllefen Techniker an Ingenieuren kloer iwwer hydraulesch Systemer kommunizéieren.
Virdeeler an Nodeeler
Wéi alles an der Ingenieur hunn Drosselventile Virdeeler an Nodeeler.
Virdeeler
- Einfach Design - manner Deeler fir ze briechen
- Präzis Kontroll - ganz genee Vitesse Kontroll
- Käschten-effikass - relativ gënschtegsten
- Einfach ze verstoen - einfach Operatioun
- Zouverlässeg - bewisen Technologie déi funktionnéiert
Nodeeler
- Energieverloscht - erstellt Hëtzt andeems de Flux beschränkt
- Kann verstoppt ginn - kleng Ouverturen fangen Dreck
- Limitéiert op einfach Kontroll - net gëeegent fir komplex Automatisatioun
- Sensibilitéit fir Flëssegkeetsreinheet - dreckeg Flëssegkeet verursaacht Probleemer
Tipps fir besser Leeschtung
Fir dat Bescht aus Ärem hydraulesche Drosselventil ze kréien:
- Benotzt propper Flëssegkeet - Dëst ass déi wichtegst Regel
- Gréisst Ventile richteg - Benotzt net e Ventil deen ze grouss oder ze kleng ass
- Bypassfilter installéieren - Extra Filtratioun hëlleft Probleemer ze vermeiden
- Monitor System Temperatur - Hot Flëssegket kann Seals Schued
- Haalt Upassungsrecords - Schreift Astellunge fir verschidden Operatiounen op
- Zuchoperateuren - Gitt sécher datt d'Leit wëssen wéi se d'Ausrüstung richteg benotzen
Zukunft vun hydraulesche Drosselventile
D'Technologie verbessert sech weider, an d'Drosselventile ginn och besser:
Smart Ventilemat elektronesche Kontrollen
Besser Materialiendéi méi laang daueren
Integratioun mat Computerenfir automatesch Kontroll
Verbessert EffizienzEnergieverschwendung ze reduzéieren
Wéi och ëmmer, de Basisprinzip vun der Flowkontrolle wäert ëmmer wichteg sinn an hydraulesche Systemer.
Conclusioun
Hydraulesch Drosselventile kéinte wéi einfach Apparater schéngen, awer si spillen eng entscheedend Roll fir eis modern Welt glat ze maachen. Vum Bagger, deen Är Fondatioun gräift bis zur Fabrécksmaschinn, déi Ären Auto mécht, hëllefen dës Ventile Bewegung mat Präzisioun an Zouverlässegkeet ze kontrolléieren.
Verstoen wéi se funktionnéieren, wou se benotzt ginn a wéi se se erhalen kann Iech hëllefen:
- Maacht besser Entscheedungen wann Dir Ausrüstung auswielt
- Troubleshoot Problemer méi effektiv
- Appreciéieren d'Ingenieur hannert alldeeglechen Maschinnen
- Kommunizéiere besser mat Techniker an Ingenieuren
Egal ob Dir just ufänkt iwwer Hydraulik ze léieren oder sicht Äert Wëssen ze verdéiwen, denkt drun datt Drosselventile fundamental Bausteng vu Flëssegkeetssystemer sinn. Master d'Basis, an Dir sidd gutt ënnerwee fir méi komplex hydraulesch Konzepter ze verstoen.
Déi nächst Kéier wann Dir e Stéck Bauausrüstung gesitt, déi glat funktionnéiert oder eng Fabrécksmaschinn, déi mat Präzisioun funktionnéiert, wësst Dir datt iergendwou an deem System en hydraulesche Drosselventil roueg seng Aarbecht mécht - de Flux kontrolléiert, d'Geschwindegkeet managen an alles méiglech maachen.
Braucht Dir Hëllef fir de richtege Drosselventil fir Är Applikatioun ze wielen? Bedenkt Iech mat engem hydraulesche Systemingenieur ze konsultéieren deen Är spezifesch Ufuerderunge analyséiere kann an déi bescht Léisung fir Är Bedierfnesser recommandéieren.
