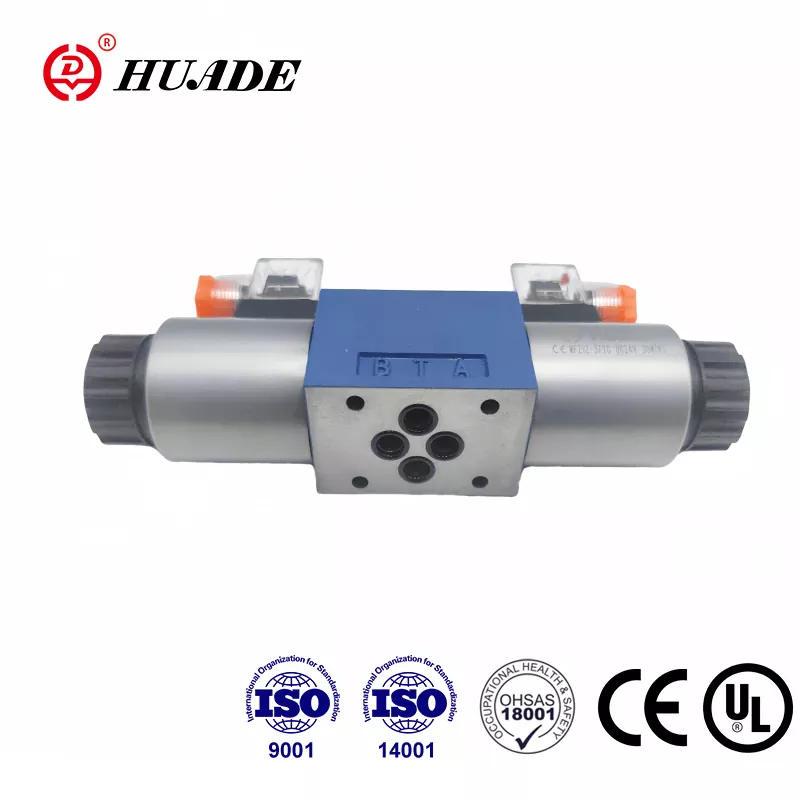

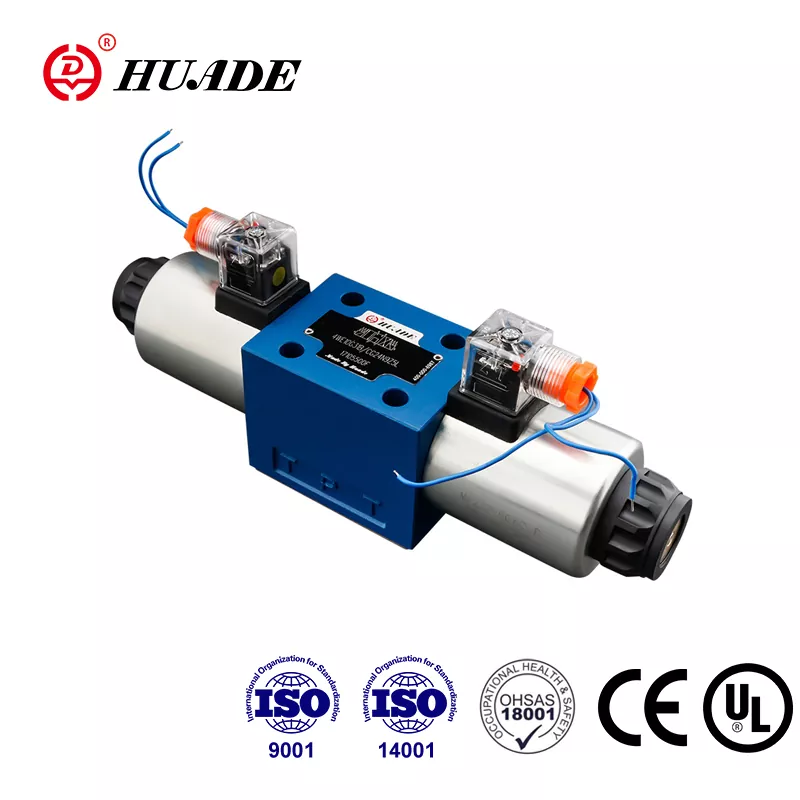

Zesummenaarbecht mat Rexroth zweemol aus 1979, Huade Hydraulic ass e féierende Fabrikant an der hydraulescher Industrie vu China ginn. Huade® Direktional Spullventil Typ 4WE 10 D ass en Ersatz fir Rexroth Produkter. D'Solenoid Richtungsventil Serie huet CE an UL Zertifizéierungen passéiert. Dës Ventile si kompetitiv mat bekannte Produkter mat gudder Qualitéit a méi niddrege Präis. D'Fabréck huet ISO9001, ISO14001 an OH SAS18001 passéiert. Huade® ass eng aussergewéinlech Mark an der chinesescher hydraulescher Industrie. Huade® hydraulesch Richtungsventile sinn a villen nationalen techneschen a Verteidegungsausrüstungstransformatiounsprojeten involvéiert fir d'Moderniséierung vun der Verteidegungsausrüstung ze förderen.
|
Betriebsdruck max. |
Ports A.B.P (MPa) |
bis 31.5 |
|
Ports T (MPa) |
16 |
|
|
Flow Max (L/min) |
120 |
|
|
Querschnitt (Schaltposition 0): |
Mat Symbol Q ongeféier 6% vun der nominale Beräich |
|
|
Drock Flëssegkeet |
Mineralöle (fir NBR-Dichtung) oder Phosphatester (fir FPM-Dichtung) |
|
|
Drockflëssegkeet Temperaturbereich (℃) |
-30 bis +80 |
|
|
Viskositéitsberäich (mm2/s) |
2,8-500 |
|
|
Gewiicht (kg) |
Ventil mat 1 Solenoid |
5.1 (DC), 4.3 (AC) |
|
Ventil mat 2 Solenoiden |
6.7(DC), 5.1(AC) |
|
Fonctiounen:
▶ Direkte Solenoid-bedriwwene Directional Spullventil als Standardversioun
▶ Naass Pin DC oder AC Solenoiden mat eraushuelbare Spule
▶ Perfekt Kontur
▶ Spule kënnen ersat ginn ouni d'Drockdichte Chamber opzemaachen
▶ Wiel vun entweder zentral oder individuell elektresch Verbindungen
▶ Optional Hand-Over-Ride
▶ Laang Liewen
▶ Porting Muster op Din 24 340 Form A, ISO 4401 an CETOP - RP 121H
D'Richtungsventile 4WE 10 enthalen am Fong d'Gehäuse (1), een oder zwee Solenoiden (2), Kontrollspool (3), an een oder zwee Retour Quellen (4). An der Rou gëtt d'Kontrollspool (3) a senger zentraler oder initialer Positioun mat Hëllef vu Retourfederen (4) gehal (ausser am Fall vun Impulsspoolen). Kontroll Spull (3) gëtt duerch naass Pin Solenoiden (2) bedriwwen. D'Kraaft vum Solenoid (2) wierkt op d'Kontrollspool (3) a bewegt se vu senger Reschtpositioun an déi gewënschte Ennpositioun. Dëst erlaabt de fräie Floss vu P op A a B op T oder P op B an A op T.
Beim energesche Solenoid (2) gëtt d'Kontrollspool (3) duerch d'Retour Fréijoer (4) op seng initial Positioun zréckgezunn.
Optional Hand Over-Ride (5) erlaabt d'Kontrollspool (3) ze beweegen ouni datt d'Solenoiden energesch ginn.
Strukturdiagramm vun der WE 10 30B Serie
1. D'Flëssegkeet muss gefiltert ginn. Minimum Filterfeinheet ass 20㎛.
2. Den Tank muss zougemaach ginn an e Loftfilter muss op der Loftentrée installéiert ginn.
3. Produiten ouni subplate wann Fabréck verloosse.
4. Ventilbefestigungsschrauwen mussen ausgewielt a benotzt ginn no dem Probebuch.
5. Roughness vun Uewerfläch verbonne mat de Krunn ass néideg ze 0,8.
6. Surface Finish vun mating Stéck ass néideg ze 0,01 / 100mm.
