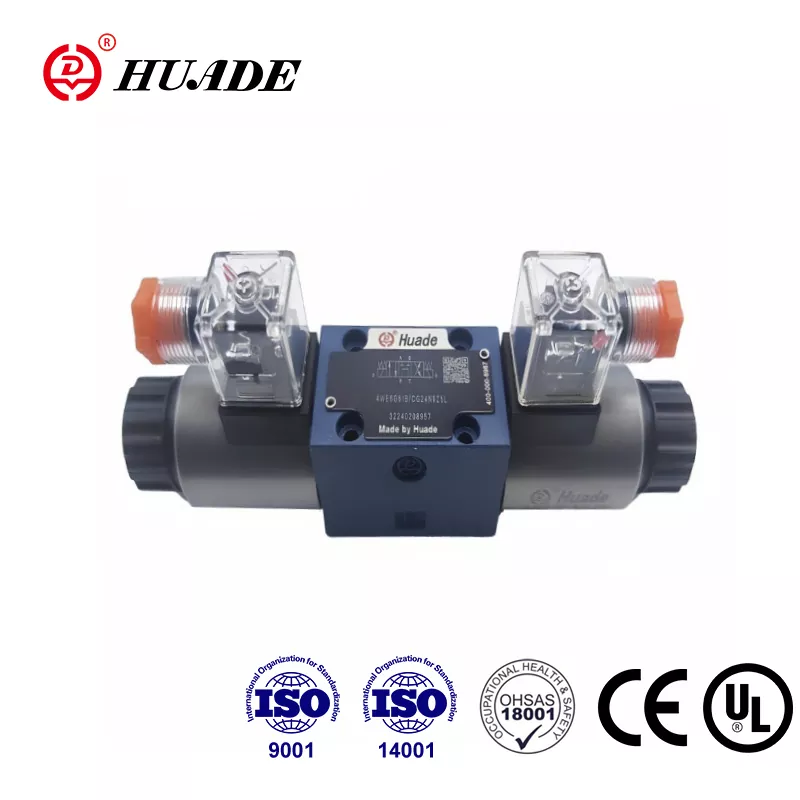

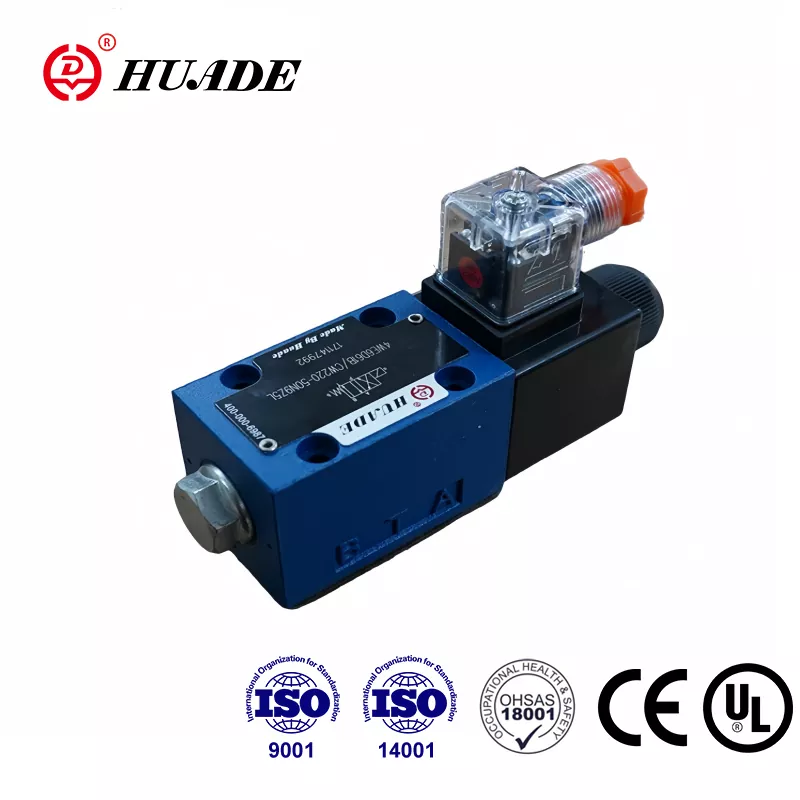

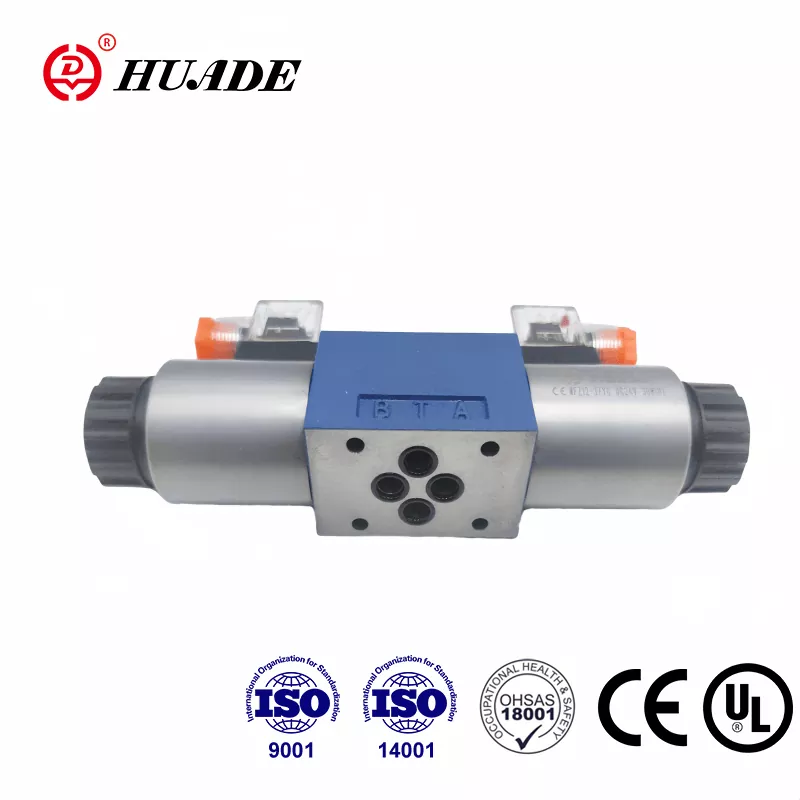

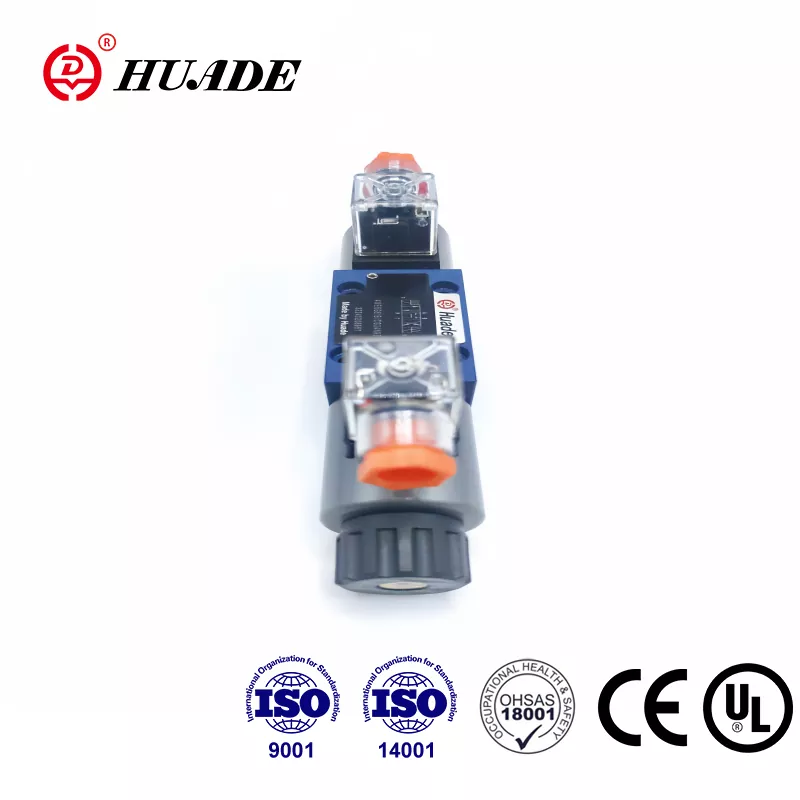

Wéinst der zwee laangfristeg Zesummenaarbecht mat Rexroth aus 1979, Huade® 4WE 6 Serie Direktional Spullventil ass eng bezuelbar Alternativ zum Rexroth säi selwechte Modell. Et ass ee vun de populäersten a wäit benotzte Richtungsventile. Huade huet 750 fortgeschratt Ausrüstung importéiert aus der ganzer Welt an e strenge Testsystem fir déi super Leeschtung vu senge hydraulesche Ventile ze garantéieren. R&D a Produktiounsmanagement System entsprécht ISO9001, ISO14001, an ISO45001. All solenoid Richtungsventile sinn CE zertifizéiert. Huade® hydraulesch Ventile gi wäit an Ingenieurs- a Baumaschinen, Metallurgie, Maschinnen, Ëmweltschutz, Schëffsbau, Raumfaart, Eisebunnstransit, Petroleum a Petrochemie, Militärindustrie an aner Felder a China benotzt.
|
Hydraulesch |
|||
|
Max.betriebsdruck Ports A,B,P (Mpa) |
bis 35.0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
mat Symboler A a B, port T muss als Drain port benotzt ginn |
|||
|
Max.flow (L/min) |
80(-); 60(～) |
||
|
Drock Flëssegkeet |
Mineralöle oder Phosphatester |
||
|
Viskositéitsberäich (mm2/s) |
2,8-500 |
||
|
Drockflëssegkeet Temperaturbereich (℃) |
-30 bis +80 |
||
|
Grad vun der Kontaminatioun |
Maximum zulässlechen Verschmotzungsgrad vun der hydraulescher Flëssegkeet op NAS 1638 Class9. |
||
|
Elektresch |
|||
|
Volt Typ |
DC |
AC 50/60 Hz |
|
|
Verfügbare Spannungen (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Hz |
||
|
Energieverbrauch (W) |
30 |
||
|
Halt Kraaft (VA) |
- |
50 |
|
|
Schalter Kraaft (VA) |
- |
220 |
|
|
Pflicht |
kontinuéierlech |
||
|
Wiesselzäit op IS0 6403 |
AN (ms) |
25 bis 45 |
10 bis 20 |
|
OFF (ms) |
10 bis 25 |
15 bis 40 |
|
|
Schutz zu DIN |
IP Mëttelklass B: 65 |
||
|
Schaltfrequenz (Zyklen/h) |
bis 15000 |
bis 7200 |
|
|
Mat elektresche Verbindungen de Schutzleiter (PE) |
|||
Fonctiounen:
▶ Direkte Solenoid-aktuéierte Directional Spullventil Héichleistungsversioun
▶ Naass Pin DC oder AC Solenoiden mat eraushuelbare Spule
▶ Solenoidspiral kann iwwer 90° rotéiert ginn
▶ Et ass net néideg, d'Drockdichte Chamber opzemaachen beim Änneren vun der Spule
▶ Elektresch Verbindungen entweder als individuell oder zentral Verbindungen
▶ Hand iwwerdribblen, fakultativ
▶ Porting Muster op Din 24 340 Form A, ISO 4401 an CETOP - RP 121H
Applikatioun:
Direktional Ventile vum Typ 4WE 6 D sinn solenoid bedriwwe Richtungsspoolventile. Si kontrolléieren den Start, Stop a Richtung vun enger Flëssegkeet.
Wesentlech besteet d'Richtungskontrollventile aus engem Haus (1), een oder zwee Solenoiden (2), der Kontrollspool (3), an een oder zwee Retourfederen (4). Am energeschen Zoustand gëtt d'Kontrollspool (3) an der neutraler oder initialer Positioun duerch d'Retourfedern (4) gehal (ausser Impulsspoolen). . D'Kraaft vun de Solenoiden (2) wierkt iwwer de Plunger (5) op der Kontrollspool (3) a dréckt dës vu senger neutraler Positioun op déi erfuerderlech Ennpositioun. bis B an A bis T.
Wann de Solenoid (2) deaktivéiert ass, gëtt d'Kontrollspool (3) mat Hëllef vun de Retourfederen (4) op seng neutral Positioun zréckgezunn.
Eng fakultativ Hand iwwerdribblen (6), erlaabt Bewegung vun der Kontroll spool (3) ouni energizing der solenoid.
Strukturdiagramm vun WE 6 61B
