Wann Dir mat hydraulesche Systemer schafft, ass et wichteg fir all Komponent ze verstoen. De Check Valve RVP 30 steet eraus als eng zouverlässeg Léisung fir de Flëssegkeetsfloss an enger Richtung ze kontrolléieren. Dëse hydraulesche Kontrollventil, hiergestallt vun HYDAC, ass e Standardwahl an industriellen a mobilen Maschinnapplikatiounen ginn.
Wat ass de Check Valve RVP 30?
De Check Valve RVP 30 ass e manifold montéierte Directional Kontrollventil fir hydraulesch Uelegsystemer entwéckelt. Et erlaabt d'Flëssegkeet fräi vum Hafen B op den Hafen A ze fléien, wärend all Reverse Flow komplett blockéiert. Dës een-Wee Flowkontrolle ass essentiell a ville hydraulesche Uwendungen, wou d'Verhënnerung vum Réckfluss d'Pumpen schützt an den Systemdrock behält.
De RVP 30 benotzt e Fréijoersbelaaschte Poppet-Design aus gehärtem Stahl. Wann de Flëssegkeetsdrock vum B Hafen d'Federkraaft iwwerschreift, mécht de Ventil op a léisst d'Flëssegkeet duerchgoen. Wann den Drock fällt oder probéiert d'Richtung ëmgedréint ze ginn, dréckt d'Fréijoer d'Poppet zréck géint de Sëtz, schaaft e Metall-zu-Metall-Dichtung, deen all Leckage verhënnert.
Dëse Kontrollventil entsprécht DIN ISO 1219 Normen an ass speziell entwéckelt fir direkt op hydraulesch Manifolds oder Montageplacken ze montéieren. De kompakten Design spuert Plaz am Verglach mat Inline Kontrollventile, sou datt de RVP 30 ideal ass fir Systemer wou d'Installatiounsraum limitéiert ass.
Technesch Spezifikatioune déi Matière
De Check Valve RVP 30 handhabt erfuerderlech Konditioune mat Spezifikatioune déi industriell Ufuerderungen entspriechen. De Ventil funktionnéiert mat engem maximalen Aarbechtsdrock vun 350 bar, wat ongeféier 5000 psi entsprécht. Dësen Drockbewäertung mécht de RVP 30 gëeegent fir Héichdrockhydraulikkreesser déi allgemeng a schwéier Ausrüstung fonnt ginn.
Flowkapazitéit erreecht bis zu 600 Liter pro Minutt oder ongeféier 150 Gallonen pro Minutt. Dës héich Flowrate bedeit datt de Check Valve RVP 30 substantiell Flëssegkeetsvolumen handhaben kann ouni exzessiv Drockfall ze kreéieren. De Standard knacken Drock ass 0,5 Bar, obwuel Optiounen existéieren fir 0,05 ze 4,5 Bar je Applikatioun Besoinen. Niddereg Rëssdrock erlaben de Ventil méi einfach opzemaachen, während méi héich Astellunge besser Dichtung géint Réckfluss ubidden.
De Ventilkierper ass aus Kuelestol mat Phosphat- oder Zinkplack fir Korrosiounsbeständegkeet gemaach. De Poppet selwer benotzt gehärtem a poléierte Stol fir Haltbarkeet. Standard Seals sinn FKM fluoroelastomer, déi Temperaturen aus negativ 20 Grad Celsius ze positiv 80 Grad Celsius geréiert. E puer Versioune verlängeren den ënneschten Beräich op negativ 30 Grad Celsius.
De RVP 30 waacht ongeféier 10,3 Kilogramm a verbënnt duerch threaded Ports mat 1,5 Zoll NPTF, BSPP oder SAE O-Ring Armaturen. D'Montagemuster benotzt véier Bolzen a kann an all Orientéierung installéiert ginn ouni d'Performance ze beaflossen.
Wéi de Check Valve RVP 30 Wierker an Real Uwendungen
Verstoen wou de Check Valve RVP 30 passt hëlleft säi Wäert ze klären. Eng gemeinsam Applikatioun ass Pompelschutz. Wann eng hydraulesch Pompel ofgeschalt gëtt, kann d'Flëssegkeet probéieren zréck duerch d'Pompel ze fléien. Dës ëmgedréint Flux kann Pompel Komponente Schued oder System Drock op eemol falen. D'Installatioun vum RVP 30 am Pompeloutlet verhënnert dësen Réckfluss a schützt d'Pompel vu Schued.
Akkumulator Circuits profitéieren och vum Check Valve RVP 30. Akkumulatoren späicheren Drockflëssegkeet fir séier Verëffentlechung wann néideg. D'Kontrollventil hält den Drock am Akkumulator andeems d'Flëssegkeet verhënnert datt se zréck an den Haaptsystem fléisst wann den Drock erofgeet. Dëst hält gespäichert Energie verfügbar fir den nächsten Aarbechtszyklus.
Mobil Maschinnen wéi Bagger a Luede benotzen de RVP 30 duerch hir hydraulesch Systemer. Dës Maschinnen funktionnéieren an haarde Konditioune mat konstante Schwéngungen a variéiere Lasten. D'Metall-zu-Metall-Dichtung vum Checkventil hält null Leckage och wann d'Komponente wärend schwéierem Gebrauch erwiermen. Dës Zouverlässegkeet reduzéiert d'Downtime mat geschätzte 20 bis 30 Prozent am Verglach mat Systemer déi méi niddereg Qualitéitskontrollventile benotzen.
Fabrikatiounsproduktiounslinnen integréieren de Check Valve RVP 30 a Pressen, Sprëtzmaschinnen, an automatiséierter Montageausrüstung. D'séier Äntwertzäit vum Ventil an den niddregen Drockfall hëllefen dës Systemer glat ze funktionéieren ouni Energie ze verschwenden. Déiselwecht Prinzipien gëllen a Wandkraaftanlag Kontrollsystemer a Marineausrüstung wou Zouverlässegkeet net kompromittéiert ka ginn.
Drock drop Charakteristiken
All Ventil schaaft e bësse Resistenz géint de Flux, deen sech als Drockfall weist. De Check Valve RVP 30 miniméiert dësen Energieverloscht duerch säi streamlined internen Design. Bei 100 Liter pro Minutt moosst den Drockfall ongeféier 0,5 Bar. Dëst klëmmt op ongeféier 1,2 Bar bei 200 Liter pro Minutt an erreecht ongeféier 4,8 Bar bei der maximaler Flowrate vu 600 Liter pro Minutt.
Dës Drockfallswäerter si relativ niddereg fir e Kontrollventil vun dëser Gréisst a Kapazitéit. Ënneschten Drock drop heescht manner Energie verschwenden als Hëtzt a méi efficace System Operatioun. D'Relatioun tëscht Flowrate an Drockfall ass net linear, mam Drockfall erhéicht méi séier bei méi héije Flossraten wéinst Turbulenzen a Reibung.
Systemdesigner kënnen dës Drockfallzuele benotze fir Gesamtsystemverloschter a Gréisst Pompelen entspriechend ze berechnen. De Check Valve RVP 30 dréit minimal zur Gesamtsystemineffizienz bäi, wat wichteg ass wann d'Energieverbrauch a groussen industriellen Installatiounen optiméiert gëtt.
Vergläicht de RVP 30 mat Alternativen
Den hydraulesche Ventilmaart bitt vill Kontrollventiloptiounen. De Check Valve RVP 30 konkurréiert haaptsächlech op Zouverlässegkeet an Leeschtung anstatt Präis. Bosch Rexroth produzéiert ähnlech Ventile fir vergläichbaren Drock a Flow bewäert, heiansdo mat elektronesche Iwwerwaachungsfäegkeeten, déi op automatiséiert Systemer appelléieren. Parker Hannifin bitt Kontrollventile déi liicht méi hell sinn a méi einfach an kompakt Designen z'integréieren.
Chinesesch Hiersteller wéi Huade produzéieren Kontrollventile mat de RVP 30 Spezifikatioune zu Präisser 30 bis 50 Prozent méi niddereg. Dës Alternativen entspriechen ISO Zertifizéierungsnormen a funktionnéieren gutt an Uwendungen wou Budgetsbeschränkungen méi wichteg sinn wéi Marke Patrimoine. Den Ofkommes beinhalt typesch manner ëmfaassend technesch Ënnerstëtzung a potenziell méi kuerz Liewensdauer ënner extremen Konditiounen.
Eaton Vickers Kontrollventile bidden eng gutt Kompatibilitéit mat SAE Standardkomponenten a behalen breet Disponibilitéit duerch Verdeelungsnetzwierker. De Check Valve RVP 30 ënnerscheet sech duerch d'Ingenieurpräzisioun vun HYDAC an d'150-Joer Mean Time To Failure Berechnung. Dës Longevity Projektioun kënnt aus extensiv Testen a Felddaten aus Dausende vun Installatiounen.
Fir Uwendungen déi absolut Zouverlässegkeet erfuerderen, wéi Offshore Uelegplattformen oder kritesch Fabrikatiounsprozesser, gerechtfäerdegt de RVP 30 seng Premium Präisser. Fir allgemeng industriell Notzung mat regelméisseg Ënnerhalt Zougang, manner deier Alternativen kann adäquate Leeschtung.
Installatioun Richtlinnen
Richteg Installatioun garantéiert datt de Check Valve RVP 30 funktionnéiert wéi entworf. D'Montage Uewerfläch muss flaach bannent 0,01 Millimeter pro 100 Millimeter sinn a glat op eng Uewerfläch vun 0,8 Mikrometer oder besser. Dës Spezifikatioune verhënneren Leckage ronderëm de Ventilkierper a suerge fir eng gläichméisseg Belaaschtungsverdeelung iwwer Montagebolten.
Thread Typ muss mat de Systemverbindunge passen, egal ob NPTF, BSPP oder SAE. De falsche Fuedemstandard ze benotzen kann Cross-threading oder falsch Versiegelung verursaachen. Fëllt Fuedemdichtungsmëttel passend fir hydraulesch Systemer un, vermeit Produkter déi d'Flëssegkeet kontaminéieren oder ënner Drock degradéieren.
D'Montage Bolzen solle Grad 10,9 oder gläichwäerteg sinn an an engem Kräizmuster op d'Dréimomentwäerter uginn, déi am HYDAC Installatiounshandbuch uginn. Ongläiche Spannungen kënnen d'Montagefläche verschwannen a Leckweeër kreéieren. De Check Valve RVP 30 kann an all Orientéierung installéiert ginn well et Fréijoersdrock benotzt anstatt Schwéierkraaft fir Dichtung.
Upstream Filtratioun ass kritesch fir d'Längegkeet vum Ventil. De System soll Partikelen op 20 Mikrometer oder méi kleng filteren fir den ISO 4406 Reinheetsniveau vun 21/19/16 ze erfëllen, spezifizéiert fir den RVP 30. Kontaminatioun ass d'Haaptursaach vum Réckschlagventilfehler, mat Partikelen déi verhënneren datt de Poppet richteg ofschléisst oder d'Versiegelungsflächen markéiert.
No der Installatioun, blo all Loft aus dem System ier Dir voll Drock applizéiert. Gefangen Loft kann onregelméisseg Ventiloperatioun an exzessive Kaméidi verursaachen. Test de Kontrollventil duerch Drock aus béide Richtungen fir ze bestätegen datt et fräi an d'Forward Richtung opmaacht a komplett géint ëmgedréint Floss versiegelt.
Ënnerhalt an Troubleshooting
De Check Valve RVP 30 erfuerdert minimal Ënnerhalt wann se bannent Spezifikatioune operéiert gëtt. Inspektiounsintervaller vun 1000 bis 2000 Operatiounsstonnen sinn typesch fir industriell Uwendungen. Wärend der Inspektioun kontrolléiert op extern Leckage ronderëm de Ventilkierper an d'Montagefläch. All sichtbar Leckage weist op Dichtungsverschleiung oder falsch Installatioun.
Testen de Rëssdrock periodesch verifizéiert datt d'Fréijoer net geschwächt ass oder d'Poppet net gedroen huet. Wann de Rëssdrock wesentlech eropgaang ass, kann intern Kontaminatioun déi voll Ventilöffnung verhënneren. Wann de Rëssdrock erofgaang ass, kann Fréijoersmiddegkeet oder Dichtungsdegradatioun optrieden.
Deen heefegste Problem mam Check Valve RVP 30 ass d'Poppetsticking, wou de Ventil net richteg op oder zou mécht. Dëst entsteet normalerweis aus Kontaminatioun Ënnerkunft tëscht dem Poppet a Sëtz. Spülen vum System mat propperem hydraulesche Flëssegkeet léist dacks kleng Stécker. Schwéier Kontaminatioun erfuerdert Ventil Demontage a Botzen oder Ersatz vum Sigel Kit.
HYDAC bitt Dichtungskits speziell fir den RVP 30, inklusiv all O-Réng a Backup-Réng. D'Dichtungen ersetzen dauert normalerweis manner wéi eng Stonn mat Basis Handwierksgeschir. D'Dichtungskit Deelnummer fir FKM Dichtungen ass SEAL KIT 30FKM. Benotzt ëmmer echt HYDAC Dichtungskits oder verifizéiert Äquivalenten fir d'Performance vum Ventil z'erhalen.
D'Operatioun vum Check Valve RVP 30 iwwer säi Temperaturbereich kann Dichtungen beschiedegen a Leckage verursaachen. FKM-Dichtungen handhaben déi meescht Mineralölhydraulikapplikatiounen, awer inkompatibel Flëssegkeete wéi bestëmmte syntheteschen Ueleger kënnen amplaz NBR-Dichtungen erfuerderen. Iwwerpréift ëmmer Flëssegkeetskompatibilitéit virun der Installatioun.
Wou de Check Valve RVP 30 ze kafen
Kaafoptiounen fir de Check Valve RVP 30 enthalen autoriséiert Distributeuren an Online Liwweranten. D'HYDAC offiziell Websäit bitt direkt Bestellung fir d'RVP-30-01.X Modellbezeechnung mat Liwwerung an 2 bis 4 Wochen weltwäit. Dëst garantéiert authentesch Komponente mat voller Fabrikant beschwéiert an technesch Ënnerstëtzung Zougang.
Industriel Fournisseuren wéi MROstop a Motion Industries stockéieren de Check Valve RVP 30 mat Präisser ronderëm 600 bis 850 US Dollar fir Standardkonfiguratiounen. Dës Distributeuren halen dacks Inventar fir direkt Versand, wat hëlleft wann Ersatzventile séier gebraucht ginn fir d'Dauerzäit ze minimiséieren.
Online Maartplazen dorënner eBay Lëscht nei RVP 30 Ventile vu verschiddene Verkeefer. Präisser variéiere vun ongeféier 593 bis 857 Dollar ofhängeg vum Verkeefer a spezifesche Modellkonfiguratioun. Keefer Schutz Programmer reduzéieren de Risiko wann Dir duerch dës Kanäl kaaft, obwuel d'Verifizéiere vum Verkeefer Ruff wichteg bleift.

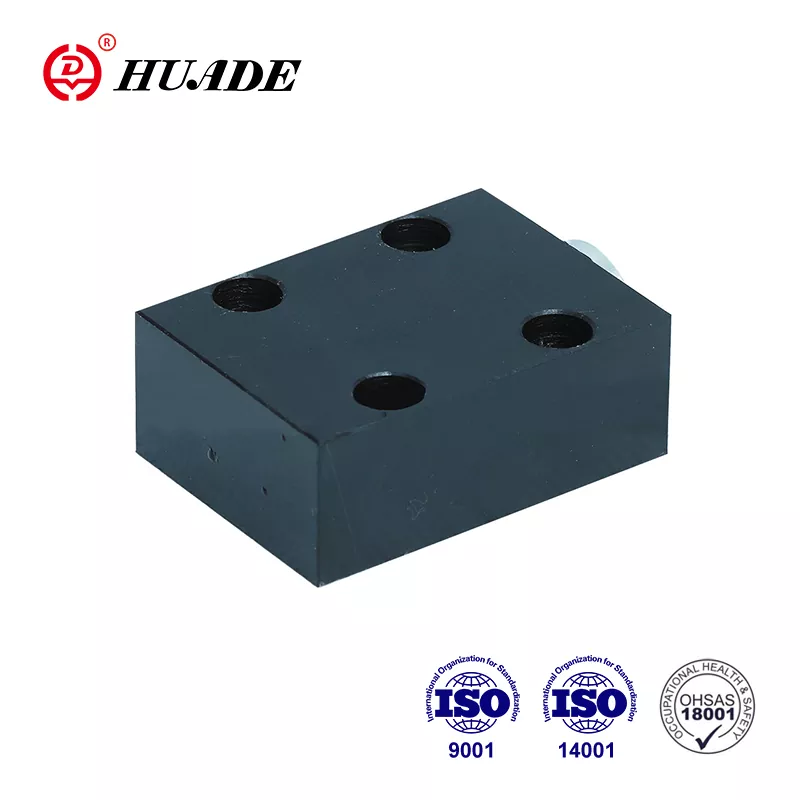

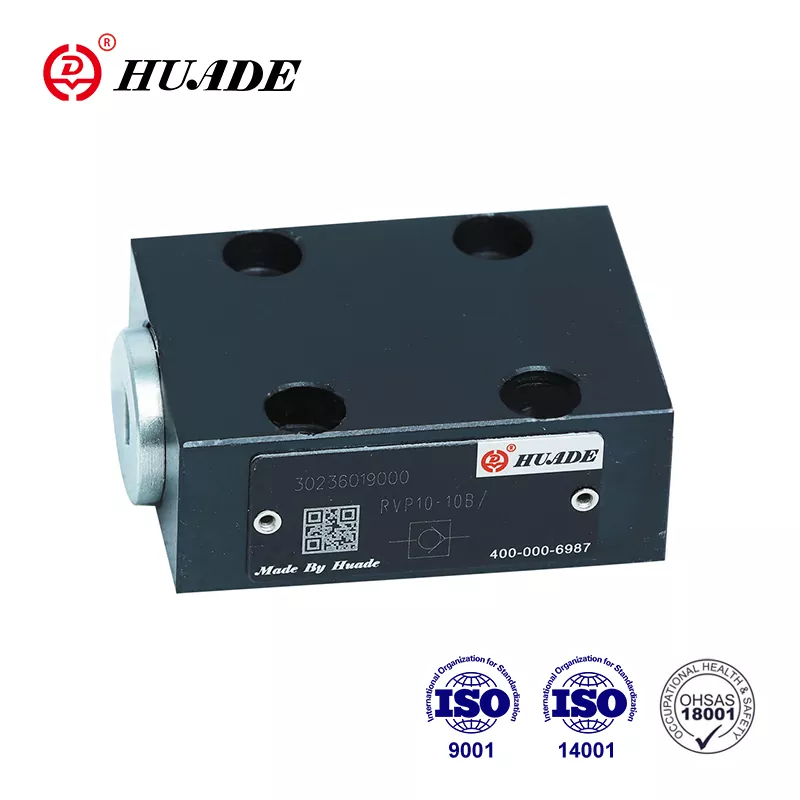

Fir Clienten déi Käschte Alternativen berücksichtegen, verbënnt Alibaba Keefer mat Hiersteller wéi Huade déi RVP 30 kompatibel Kontrollventile produzéieren. Präisser lafen typesch 30 bis 50 Prozent ënner HYDAC Originaler mat minimale Bestellungsquantitéiten vun 1 bis 10 Stécker. Liwwerzäiten vun 1 bis 2 Wochen an ee Joer Garantie si Standard. SSL Bezuelungsverschlësselung schützt Transaktiounen.
Wann Dir Quelle vergläicht, betruecht d'Gesamtkäschte abegraff Versand, Garantiebedéngungen an technesch Ënnerstëtzungsverfügbarkeet. De Check Valve RVP 30 vun autoriséierte Kanäl enthält Dokumentatioun, CAD Dateien fir Systemdesign, an Zougang zu HYDAC Ingenieuren fir Uwendungsfroen. Dës Servicer addéiere Wäert iwwer d'Komponente selwer.
Wirtschaftlech Iwwerleeungen
De Check Valve RVP 30 stellt eng moderéiert Investitioun an engem komplette hydraulesche System duer. Typesch Präisser vun 500 bis 800 Euro positionéiert et als Premiumkomponent am Verglach mat Wirtschaftsalternativen. Dës Käschte sinn gerechtfäerdegt duerch d'laang Liewensdauer vum Ventil an d'Nullleckleistung, wat d'Flëssegkeetsoffall reduzéiert an d'Kontaminatioun verhënnert.
Rendement op Investitioun kënnt haaptsächlech vu reduzéierten Ausdauer an Ënnerhaltskäschte. Systemer, déi de RVP 30 benotzen, erliewen manner ongeplangten Ausschalten wéinst Ventilfehler. D'Metall-zu-Metall-Dichtung eliminéiert graduell Leckage, déi Systemer kontaminéiere kënnen an Downstream Komponenten beschiedegen. Iwwer eng typesch Installatiounsdauer vu 5 bis 10 Joer iwwerschreiden dës Erspuernisser dacks den initialen Präisdifferenz versus méi bëlleg Kontrollventile.
Energieeffizienz dréit och zum wirtschaftleche Wäert bäi. Déi niddreg Drockfallcharakteristike vum Check Valve RVP 30 bedeit datt manner Pompelkraaft verschwonnen gëtt fir Flëssegkeet duerch de Ventil ze drécken. A grousse Systemer déi kontinuéierlech operéieren, kënnen dës Energiespueren all Joer Dausende vun Dollar belafen.
Ënnerhaltskäschte bleiwen niddereg well de RVP 30 Standard Dichtungskits benotzt an erfuerdert nëmmen Basisinstrumenter fir Service. Ersatzdeeler bleiwen verfügbar vun HYDAC an Distributeuren och fir Ventile déi viru Joerzéngte installéiert sinn. Dës laangfristeg Deeler Disponibilitéit schützt d'Investitioun an Ausrüstung a reduzéiert d'Ofleefungsrisiko.
Zukunft Trends an Digital Integratioun
D'hydraulesch Komponentindustrie integréiert no an no Sensoren an digitaler Iwwerwaachung. Wärend den aktuellen Check Valve RVP 30 e reng mechanescht Apparat ass, kënnen zukünfteg Versiounen Drocksensoren oder Flowmonitoren enthalen, déi an de Ventilkierper integréiert sinn. Dës Ergänzunge géifen prévisiv Ënnerhalt erméiglechen andeems d'Leeschtungsdegradatioun detektéiert gëtt ier e komplette Feeler geschitt.
Industrie 4.0 Initiativen drécke fir méi Konnektivitéit tëscht hydraulesche Komponenten a Kontrollsystemer. Eng intelligent Versioun vum RVP 30 kéint säi Status un en zentrale Iwwerwachungssystem kommunizéieren, d'Betreiber alarméieren wann d'Maintenance ofgeschloss ass oder wann d'Betribsbedéngungen Designgrenzen iwwerschreiden. Dës Entwécklung entsprécht dem méi breeden Trend fir Konditiounsbaséiert Ënnerhalt anstatt Zäitbaséiert Serviceintervaller.
Trotz dësen technologesche Méiglechkeeten wäert de fundamentalen Design vum Check Valve RVP 30 wahrscheinlech onverännert bleiwen. De Fréijoersbelaaschte Poppet-Mechanismus huet sech iwwer Joerzéngte vum Service iwwer eng Onmass Uwendungen bewisen. All digital Verbesserunge géifen ergänzen anstatt déi mechanesch Kärfunktioun z'ersetzen.
Déi richteg Wiel maachen
D'Auswiel vum Check Valve RVP 30 hänkt vu passenden Ventilfäegkeeten un de Systemfuerderunge of. Fir Uwendungen déi maximal Drockbewäertunge bis zu 350 Bar a Flowraten bis zu 600 Liter pro Minutt erfuerderen, bitt de RVP 30 bewisen Leeschtung. D'Null Leckage Sigel ass kritesch a Systemer wou souguer kleng Quantitéite vum Réckfloss Problemer verursaachen.
Budget Iwwerleeunge si wichteg fir all Projet. De Check Valve RVP 30 kascht méi wéi Basis Alternativen awer manner wéi elektronesch kontrolléiert Ventile mat ähnlechen Spezifikatioune. Dëst positionéiert et am Mëttelfeld wou d'Performance an d'Zouverlässegkeet d'Premiumpräisser justifiéieren ouni Luxusniveauen z'erreechen.
Technesch Ënnerstëtzung an Dokumentatioun Disponibilitéit favoriséiert de RVP 30 fir komplex Systemer wou Integratioun Erausfuerderunge kënnen entstoen. HYDAC bitt Ingenieurshëllef an detailléiert Spezifikatioune déi Systemdesigner hëllefen d'Komponentauswiel ze optimiséieren. Dës Ënnerstëtzung beweist wäertvoll wann Dir onerwaart Problemer léist oder Leeschtungsgrenze dréckt.
De Check Valve RVP 30 huet säi Ruff duerch konsequent Leeschtung an usprochsvollen Uwendungen verdéngt. Seng Spezifikatioune verstoen, korrekt Installatiounsprozeduren, an Ënnerhalt Ufuerderunge hëlleft de Benotzer maximal Wäert vun dëser hydraulesch Komponent ze kréien. Egal ob deier Pompelen schützt, den Akkumulatordrock erhalen oder de Flow an der mobiler Ausrüstung kontrolléiert, de RVP 30 liwwert zouverlässeg One-Way Flow Kontroll, déi hydraulesch Systemer glat hält.
