Wann Dir mat hydraulesche Systemer schafft, ass d'Flëssegkeet an déi richteg Richtung ze halen méi wichteg wéi Dir denkt. D'Z1S Kontrollventil Sandwich Plack vum Bosch Rexroth mécht genau dat - et léisst d'Flëssegkeet ee Wee passéieren wärend se blockéiert fir zréck ze goen. Dës einfach Aarbecht ass entscheedend an alles vun Fabrécksmaschinnen bis Bauausrüstung.
Wat mécht den Z1S Check Valve Sandwich Plate anescht
D'Z1S Kontrollventil Sandwich Plack kritt säin Numm aus wéi se installéiert. Amplaz mat Schläifen an Armaturen ze verbannen, setzt se tëscht anere Komponenten wéi eng Sandwichschicht. Dësen Design spuert Plaz a reduzéiert d'Zuel vun de Verbindungspunkten, wou Leckage kéinte geschéien. De Ventil benotzt e Fréijoersbelaaschte Poppet-Mechanismus, deen enk géint ëmgedréint Floss zoumaacht, fir bal Null Leckage z'erreechen, och wann den Drock 350 Bar erreecht.
D'Kontrollventil Sandwich Plack Design funktionnéiert gutt a knappe Plazen. Maschinnbauer stackelen dacks verschidde Z1S Eenheeten vertikal an hydraulesche Manifolds, a kreéiere komplexe Kontrollkreesser ouni voluminös extern Piping ze addéieren. Dës modulär Approche follegt ISO 4401 Normen, dat heescht datt d'Z1S Kontrollventil Sandwich Plack mat Komponente vu verschiddene Hiersteller passt.
Wéi den Z1S Check Valve Sandwich Plate funktionnéiert
Bannen an all Z1S Kontrollventil Sandwich Plack sëtzt e Poppet - normalerweis aus héich performante Plastik - gehal géint säi Sëtz vun engem Fréijoer. Wann de Flëssegkeetsdrock aus der Forward Richtung d'Krackendrockschwell erreecht, hëlt d'Popp an d'Flëssegkeet duerch. De Moment wou den Drock fällt oder ëmgedréint, dréckt de Fréijoer d'Poppet zréck, a versiegelt de Passage.
D'Z1S Serie bitt verschidde Rëssdrock: 0,5, 1,5, 3 a 5 Bar Optiounen. Ënneschten knacken Drock Aarbecht besser an Systemer wou Dir minimal Resistenz wëllt, iwwerdeems méi héich Astellungen verhënneren zoufälleg Ouverture vun Drock Spikes. D'Scheckventil Sandwich Placke Konfiguratiounshandtak fléisst bis zu 40 Liter pro Minutt an der Gréisst 6 Modeller an 100 Liter pro Minutt an der Gréisst 10 Varianten.
Wielt déi richteg Z1S Check Valve Sandwich Plate
Bosch Rexroth mécht aacht verschidde Schließfunktiounsvarianten vun der Z1S Kontrollventil Sandwich Plack. E puer Blockfloss an engem Kanal, anerer behandelen duebel Kanäl gläichzäiteg. Déi meescht üblech Versioun blockéiert vum Hafen A2 op A1, awer Dir fannt Optiounen fir bal all Circuitkonfiguratioun.
D'Gréisst ass wichteg wann Dir Är Kontrollventil Sandwich Plack auswielt. D'Gréisst 6 Z1S weegt ongeféier 0,8 Kilogramm a packt Drock bis zu 350 Bar. Gréisst 10 Eenheeten si méi grouss bei 2,3 Kilogramm awer kënne 100 Liter pro Minutt Flux verwalten. Béid Versioune funktionnéieren mat mineraleschen hydraulesche Ueleger a kënne fir biodegradéierbar Flëssegkeeten ugepasst ginn wann Dir kompatibel Dichtungen wielt.
D'Dichtungsmaterial beaflosst d'Performance wesentlech. Standard FKM Dichtungen handhaben déi meescht Uwendungen gutt, besonnesch wann d'Flëssegkeetsgeschwindegkeet méi wéi 4 Meter pro Sekonn ass. Fir manner Drock a méi lues Flux Situatiounen, mëll NBR Seals reduzéieren Verschleiung op mating Fläch. Är Scheckventil Sandwichplack wäert méi laang daueren wann d'Dichtung mat Äre Betribsbedingungen entsprécht.
Installéiert Är Z1S Check Valve Sandwich Plate
D'Installatioun richteg ze kréien bestëmmt wéi gutt Är Z1S Kontrollventil Sandwich Plack funktionnéiert. D'Montage Uewerfläch muss flaach bannent 0,01 Millimeter pro 100 Millimeter sinn a glat mat enger Uewerflächrauheet net méi wéi 4 Mikrometer. Dës Spezifikatioune kléngen vläicht präzis, awer si vermeiden Leckage déi sech mat der Zäit kënne entwéckelen.
D'Scheckventil Sandwich Plack montéiert mat véier Schrauwen - M5 fir Gréisst 6 oder M6 fir Gréisst 10 Modeller. Dréimoment wichteg hei. Gréisst 6 Unitéiten brauchen 8 ze 10 Newton-Meter iwwerdeems Gréisst 10 verlaangt 15,5 Newton-Meter plus oder Minus 10 Prozent. D'Benotzung vu Schrauwen mat der Stäerktklass 10.9 garantéiert datt d'Montage sécher bleift och ënner Schwéngungen.
Dir kënnt d'Z1S Kontrollventil Sandwich Plack an all Orientéierung installéieren. Den Design hänkt net vun der Schwéierkraaft of fir ze funktionéieren. Passt just op datt de bloe Plastikbush, dee mat e puer Modeller kënnt, während der Montage geschützt bleift. Dëse Busch bitt zousätzlech Dichtung a sollt net beschiedegt oder geläscht ginn, ausser Dir ersetzt de ganze Ventil.
Wou d'Z1S Check Valve Sandwich Plate Wierker Bescht
Hydraulesch Pressen vertrauen op Scheckventil Sandwich Placke fir Lasten sécher ze halen. Wann d'Press tëscht Zyklen pauséiert, verhënnert d'Z1S datt d'Flëssegkeet no hannen fléisst, wat d'Pressram erofgeet. Dës Laaschthaltungsfunktioun ass wichteg fir Sécherheet a Präzisioun.
Maschinn Tools benotzen d'Z1S Kontrollventil Sandwich Plack an CNC Spindelen an Toolwechsler. De kompakten Sandwich-Design passt an enk Plazen ronderëm rotéierend Komponenten. Héichgeschwindeg Kreesleef an dëse Maschinnen profitéiere vun der Metalldichtungsoptioun vum Ventil, déi Geschwindegkeet iwwer 4 Meter pro Sekonn ouni exzessiv Verschleiung handhabt.
Mobil Ausrüstung wéi Bagger a Kranen brauch zouverlässeg Flux Kontroll an usprochsvollen Konditiounen. D'Z1S Kontrollventil Sandwich Plack handhabt d'Temperaturschwéngungen a Schwéngungen déi allgemeng op Bauplazen sinn. Wénkel Varianten vun der Scheckventil-Sandwichplack hëllefen de Flëssegkeetsfloss effizient an de knappe Grenze vu mobilen Maschinnen ze routen.
Erhalen Är Z1S Check Valve Sandwich Plate
Propper hydraulesch Flëssegkeet hält Är Kontrollventil Sandwichplack richteg funktionnéiert. Bosch Rexroth spezifizéiert ISO 4406 Kontaminatiounsklass 20/18/15, déi Filtratioun bis 20 Mikrometer erfuerdert. Dreckeg Flëssegkeet verursaacht d'Poppet ze hänken oder ze fréi ze trauen, wat zu Leckage féiert oder net zoumaachen.
Regelméisseg Inspektiounen solle fir extern Leckage ronderëm d'Montage Uewerfläch kontrolléieren an den Drockfall iwwer de Ventil moossen. Eng Erhéijung vum Drockfall signaliséiert dacks datt Kontaminatioun dobannen opbaut. D'Z1S Kontrollventil Sandwich Plack bitt keng Feldreparatiounsoptiounen - wann déi intern Popp-Versammlung klappt, ersetzt Dir déi ganz Eenheet.
D'Temperatur beaflosst wéi Är Kontrollventil Sandwich Plack funktionnéiert. Den Z1S funktionnéiert vun -20°C bis +80°C, entsprécht déi meescht hydraulesch Flëssegkeetstemperaturberäicher. D'Flëssegkeetsviskositéit soll tëscht 2,8 an 500 Quadratmillimeter pro Sekonn bleiwen. Ausserhalb vun dëse Beräicher kann de Ventil net um spezifizéierte Rëssdrock opmaachen oder Leckage entwéckelen.
Troubleshooting Common Z1S Check Valve Sandwich Plate Problemer
Wann eng Scheckventil Sandwichplack net opmaacht, verursaacht d'Kontaminatioun normalerweis de Problem. Spülen vum System no ISO Propretéitsnormen léist dacks Stéckprobleemer. Wann d'Spülen net funktionnéiert, kann d'Fréijoer midd sinn a brauch Ersatz - dat heescht datt de ganze Ventil ersat gëtt.
Exzessiv Leckage duerch Är Z1S Kontrollventil Sandwichplack weist typesch op verschleeft Dichtungen oder benotzt Flëssegkeet déi mat dem Dichtungsmaterial inkompatibel ass. Kontrolléiert datt Dir déi richteg hydraulesch Uelegtyp leeft an datt Dichtungen mat Ärer Applikatioun passen. Bio-baséiert Flëssegkeeten erfuerderen aner Dichtungen wéi Standard Mineralöle.
Héich Drockfall iwwer de Ventil suggeréiert datt Dir de falsche Rëssdrock ausgewielt hutt oder datt de Schutt de Flux beschränkt. D'Kontrollventil Sandwich Plack soll graduell Drockerhéijung mam Flowrate weisen. E plötzleche Sprong am Drockfall beweist eng intern Blockéierung déi Ventil Ersatz erfuerdert.
Kaméidi Operatioun kënnt dacks vu Kavitatioun - wann d'Flëssegkeetsgeschwindegkeet ze héich gëtt a Dampblasen erstellt, déi gewalteg zesummeklappen. Füügt Flux-Dämpfung upstream oder wiesselt op eng Scheckventil-Sandwichplack mat Metalldichtungen ka Kavitatiounsgeräischer reduzéieren. Heiansdo Erhéijung vum System Drock eliminéiert d'Konditiounen, déi Kavitatioun verursaachen.
Vergläicht d'Z1S Check Valve Sandwich Plate mat aner Optiounen
Inline Kontrollventile kaschten manner wéi Sandwichplacken awer huelen méi Plaz op a brauche zousätzlech Schlauchverbindungen. D'Z1S Scheckventil Sandwich Plack integréiert direkt an Äre Ventilstapel, eliminéiert véier Schlauchenden an hir potenziell Leckpunkten. Fir manifold-montéiert Systemer mécht de Sandwich Design méi Sënn.
Pilotbetrieb Kontrollventile bidden Fernsteuerungsfäegkeeten, déi d'Z1S Kontrollventil Sandwich Plack feelt. Wéi och ëmmer, si erfuerderen zousätzlech Pilotlinnen a Kontrollventile, bäidroe Komplexitéit datt Äre System net brauch. Fir einfach een-Manéier Flux Kontroll, déi direkt operéiert Z1S stellt zouverlässeg Leeschtung ouni extra Komponente.

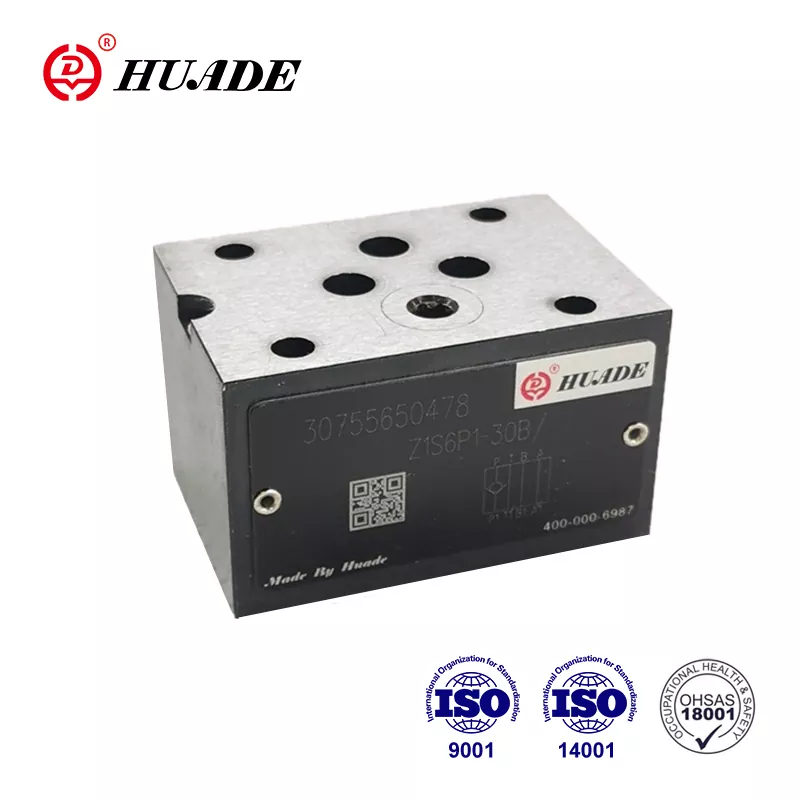

Alternativ Hiersteller wéi Huade an Hengli produzéieren Scheckventil Sandwich Placke kompatibel mat ISO 4401 Standards. Dës Optioune kënnen 30 bis 50 Prozent manner kaschten wéi echt Bosch Rexroth Eenheeten. D'Qualitéit entsprécht normalerweis Ufuerderunge fir net kritesch Uwendungen, awer originell Z1S Ventile bidden bewisen Zouverlässegkeet an exigent Ëmfeld.
Kritt dat Bescht aus Ärem Z1S Check Valve Sandwich Plate
D'Z1S Kontrollventil Sandwich Plack liwwert zouverlässeg One-Way Flow Kontroll wann Dir de Ventil op Är Applikatioun passt. Wiel vun der rietser knacken Drock, Sigel Typ, a Gréisst garantéiert optimal Leeschtung. Richteg Installatioun mat korrekt Dréimoment an Uewerfläch Virbereedung verhënnert Leck. Propper Flëssegkeet erhalen a bannent Temperaturgrenzen bleiwen verlängert d'Liewensdauer.
Dës Scheckventil Sandwich Plack funktionnéiert a Systemer rangéiert vun 0,5 Bar bis 350 Bar Drock a handhabt Mineralöle oder biodegradéierbar Flëssegkeete mat passenden Dichtungen. Déi kompakt Sandwichmontage reduzéiert d'Plazbedürfnisser wärend d'Leckefräi Operatioun ubitt. Egal ob Dir en neien hydraulesche System designt oder en existent upgraden, bitt d'Z1S Kontrollventil Sandwich Plack eng bewährte Léisung fir Direktiounsflosskontrolle.
Fir detailléiert Spezifikatioune a Bestellungsinformatioun liwwert Bosch Rexroth iwwergräifend Dateblieder duerch hir Distributeuren. Zäit ze huelen fir dës Dokumenter ze iwwerpréiwen hëlleft Iech déi exakt Z1S Kontrollventil Sandwich Plack Variant ze wielen déi Är Uwendung erfuerdert.
