Wann Dir mat hydraulesche Systemer schafft, ass d'Kontroll vun der Flowrichtung wesentlech fir Sécherheet an Effizienz. De Bosch Rexroth M-SR Patrounventil déngt als zouverlässeg Kontrollventil, deen d'Flëssegkeet an eng Richtung fléisst, während de Réckfloss komplett blockéiert. Dëse Komponent ass e Standardwahl an industriellen hydraulesche Uwendungen ginn wéinst sengem kompakten Design a Leck-gratis Leeschtung.
Wat ass de M-SR Cartouche Ventil
De M-SR Patrounventil ass e Schraube-Typ hydraulesche Kontrollventil dee vum Bosch Rexroth hiergestallt gëtt, eng vun de féierende Firmen an der hydraulescher Technologie. Dëse Patrounventil M-SR gehéiert zu der 1X Serie a benotzt e Poppet-Design fir de Flëssegkeetsfloss ze kontrolléieren. De Ventil passt direkt an e Manifoldblock, wat Plaz spuert am Verglach mat traditionelle Line-mounted Ventile.
D'Basis Operatioun ass einfach. Wann d'hydraulesch Flëssegkeet géint de Ventil an der Forward Richtung mat genuch Drock dréckt, mécht d'Poppet op an erlaabt de Flux. Wann den Drock aus der ëmgedréint Richtung kënnt, schléit d'Poppet enk géint säi Sëtz, a verhënnert all Réckfluss. Dës Metall-zu-Metall-Versiegelung erstellt eng leckdicht Zoumaache déi Systemdrock ouni Verschlechterung iwwer Zäit hält.
De Patrounventil M-SR kënnt an zwou Installatiounstypen: de KE Wénkelventil fir 90-Grad Flowweeër an den KD Inline-Ventil fir riichter Flowweeër. Dës Flexibilitéit hëlleft Ingenieuren kompakt hydraulesch Circuiten ze designen, déi a limitéierter Plaz passen.
Technesch Spezifikatioune a Gréisst Range
De M-SR Cartouche Ventil ass verfügbar a siwen nominale Gréissten, bezeechent als NG 6 bis NG 30. All Gréisst handhabt verschidde Flowraten an Drockniveauen ofhängeg vun den Uwendungsanforderungen.
Fir méi kleng Systemer handhabt den NG 6 Patrounventil M-SR bis zu 6 Liter pro Minutt a funktionnéiert bei Drock bis zu 420 Bar. Wéi d'Gréisst eropgeet, wiisst d'Flowskapazitéit wesentlech. D'NG 10 Versioun geréiert 50 Liter pro Minutt, während den NG 15 120 Liter pro Minutt packt. Déi gréisste Standardgréisst, NG 30, empfänkt Flëss bis zu 400 Liter pro Minutt, obwuel seng maximal Drockbewäertung op 250 Bar fällt.
De Rëssdrock, deen de Mindestdrock ass fir de Ventil opzemaachen, reekt vu wesentlech Null (fir Fréijoerlos Versiounen) bis 5 Bar. Déi meescht Uwendungen benotzen de Standard 0,5 Bar Fréijoer, deen zouverlässeg Versiegelung ubitt wärend se einfach opmaachen wann de Forward Flow ufänkt. Méi héich Rëssdrock wéi 1,5 Bar oder 3 Bar si verfügbar fir Systemer déi méi staark ëmgedréint Dichtungskraaft brauchen.
Operatiounstemperaturbereich hänkt vum Dichtungsmaterial of. Standard NBR Dichtungen funktionnéieren vun negativen 30 Grad Celsius op positiv 80 Grad Celsius. Fir héich-Temperatur oder chemesch-resistent géint Uwendungen, FKM Seals verlängeren der ieweschter Limite iwwerdeems d'Keelt Temperatur Beräich liicht schmuel.
De Patrounventil M-SR schafft mat verschiddene hydraulesche Flëssegkeeten, dorënner Mineralöle, biodegradéierbar Flëssegkeeten, a Feierbeständeg Optiounen. Wann Dir Waasserbaséiert Flëssegkeete benotzt, sollt d'Betribstemperatur ënner 60 Grad Celsius bleiwen fir d'Dichtungsdauer ze halen.
Installatioun Ufuerderunge an Opriichte Detailer
D'Installatioun vum M-SR Patrounventil erfuerdert Opmierksamkeet op verschidde Dimensiouns- an Uewerflächespezifikatiounen. D'Ventilkierperlängt variéiert no Gréisst, rangéiert vun 33,3 Millimeter fir NG 6 bis 83,3 Millimeter fir NG 30, mat enger negativer Toleranz vun 0,1 Millimeter. D'Installatiounskavitéit entsprécht dem ZN 10001 Standard, deen d'Kompatibilitéit mat richteg entworfene Manifoldblocken garantéiert.
All Gréisst erfuerdert e spezifesche threaded Plug fir de Kavitéit ze versiegelen. Zum Beispill benotzt den NG 10 Patrounventil M-SR Deelnummer R913011603, deen en 18 Millimeter Duerchmiesser Buer a G 1/2 Pipefuedem huet. D'NG 20 Versioun benotzt e gréissere Stecker mat engem 30 Millimeter Buer a G 1 Fuedem. Dës Stecker musse liicht geölt ginn ier d'Installatioun ass fir d'Verschlechterung ze vermeiden an eng korrekt Versiegelung ze garantéieren.
Surface Finish ass wichteg fir zouverlässeg Operatioun. D'Dichtungsflächen sollten e Rauhwäert tëscht Rz 8 an Rz 16 hunn. De Ventil kann an all Orientéierung montéieren, obwuel d'Lofttaschen am Circuit vermeiden hëlleft Kavitatioun a Kaméidi ze verhënneren.
Fir Héichdrockapplikatiounen iwwer 350 Bar, d'Applikatioun Loctite 243 Fuedem Locker op d'Steckerfäegkeeten bäidréit d'Sécherheet géint d'Léisung vu Schwéngungen. De Patrounventil M-SR behält seng bewäert Drockkapazitéit wann se korrekt mat korrekten Dréimomentwäerter installéiert ass.
Leeschtung Charakteristiken a Flow Curves
Verstoen wéi de M-SR Cartouche Ventil ënner verschiddene Konditiounen behuelen hëlleft Ingenieuren déi richteg Gréisst a Fréijoer auswielen. D'Relatioun tëscht Flowrate an Drockfall follegt eng netlinear Curve déi variéiert vu Ventilgréisst a Rëssdrock-Astellung.
Huelt den NG 15 Patrounventil M-SR als Beispill, wann 100 Liter pro Minutt mat engem 0,5 Bar Fréijoer fléisst, den Drockfall iwwer de Ventil misst ongeféier 0,8 Bar. Wéi de Flux eropgeet, klëmmt den Drockfall méi séier wéinst der erhéiter Geschwindegkeet duerch d'Ventilöffnung. Bei 120 Liter pro Minutt erreecht den Drockfall ongeféier 1,2 Bar.
Fir gréisser Ventile wéi den NG 30 bleift den Drockfall méi niddereg bei gläichwäertege Flowraten wéinst dem méi grousse Flowgebitt. Bei 400 Liter pro Minutt weist den NG 30 Patrounventil M-SR en Drockfall ëm 10 Bar, wat an de meeschte High-Flow Circuits akzeptabel ass.
Dës Leeschtungskurven iwwerhuelen d'Benotzung vum HLP 46 hydraulesche Ueleg bei 40 Grad Celsius. Viskositéitsännerungen beaflossen den Drockfall, mat méi décke Flëssegkeeten déi méi héich Resistenz kreéieren. De Ventil handhabt Viskositéiten vun 2,8 bis 500 Quadratmillimeter pro Sekonn, obwuel d'Performance ausserhalb vum typesche Beräich fir spezifesch Uwendunge verifizéiert soll ginn.
Déi ëmgedréint Versiegelungsleistung ass wesentlech perfekt. Wann den Drock géint d'Schlussrichtung handelt, setzt d'Poppet fest a verhënnert d'Leckage. Dës leckdicht Charakteristik mécht de Patrounventil M-SR gëeegent fir Drock an Zylinder ze halen oder ëmgedréint Flow an Pompelkreesser ze verhënneren.
Gemeinsam Uwendungen a Benotzungsfäll
De M-SR Cartouche Ventil fënnt Notzung iwwer vill Industrien wou zouverléisseg Kontrollventilfunktioun erfuerderlech ass. An der Autosfabrikatioun schützen dës Ventile Transmissiounsteststänn a Bremssystemkreesser. Eng typesch Installatioun kann en NG 20 Patrounventil M-SR an engem Transmissiounstestkrees benotzen, deen 200 Liter pro Minutt fléisst, wou d'Verhënnerung vum Réckfluss genee Testresultater garantéiert an deier Ausrüstung schützt.
Verpackungsmaschinne hänken op präzis Zylinderpositionéierung, an de Patrounventil M-SR verhënnert d'Laaschtdrift andeems de Réckfluss blockéiert wann de Richtungsventil zentréiert. Dës Applikatioun benotzt dacks méi kleng Gréissten wéi NG 10 oder NG 15, passend un den Zylinderflow Ufuerderunge.
Medizinesch a pharmazeutesch Ausrüstung erfuerdert propper Operatioun ouni Kontaminatiounsrisiken. De versiegelte Patroun-Design vum M-SR-Ventil eliminéiert extern Leckweeër, déi Verschmotzunge kënnen aféieren. Dës Systemer funktionnéieren typesch bei moderéierten Drock, wou d'420 Bar Bewäertung genuch Sécherheetsmarge bitt.
Industriell Maschinn Tools benotzen de Patrounventil M-SR a Pompelbypasskreesser an Zylinderlasthaltungsapplikatiounen. Déi kompakt Installatioun spuert Panelplatz wärend zouverlässeg Leeschtung an usprochsvollen Produktiounsëmfeld liwwert. Bauausrüstung a Wandturbine-Pitch-Kontrollsystemer enthalen och dës Ventile fir hir robust Héichdrockfäegkeet.
D'Vielfalt vum Patrounventil M-SR kënnt aus senger einfacher Operatioun a breet Palette vu Gréissten. Ingenieuren kënnen d'exakt Kombinatioun vu Gréisst, Rëssdrock a Sigelmaterial spezifizéieren fir hir spezifesch Ufuerderungen ze passen.
Ënnerhalt Considératiounen a Service Liewen
Ee Virdeel vum M-SR Cartouche Ventil ass säi laang Liewensdauer mat minimalem Ënnerhalt. Bosch Rexroth bewäert déi mëttlere Zäit zum geféierleche Feeler bei 150 Joer ënner normalen Operatiounsbedingungen, wat iwwersetzt zu wesentlech Ënnerhaltfräi Operatioun fir déi meescht Installatiounen.
D'Haaptservicefuerderung beinhalt d'Erhalen vun der korrekter Flëssegkeetsreinheet. De Ventil erfuerdert Filtratioun vun 20 Mikrometer oder méi fein fir Partikelkontaminatioun ze verhënneren, déi Dichtungsflächen beschiedegen. No ISO 4406 Propretéit Niveau 20/18/15 garantéiert zouverlässeg Operatioun a maximal Liewen.
De threaded Stecker, deen d'Kavitéit versiegelt, gëtt als Verschleiungsartikel ugesinn, obwuel Ersatz selten gebraucht gëtt, ausser de Ventil gëtt ofgeschaaft an e puer Mol nei installéiert. Ersatzstecker sinn getrennt verfügbar mat der selwechter Deelnummeren, déi fir initial Installatioun opgezielt sinn.
Wann Dir de Patrounventil M-SR an haart Ëmfeld mat héijen Temperaturen, aggressive Flëssegkeeten oder schwéierer Kontaminatioun bedreift, sollten d'Inspektiounsintervalle vun der Standardviraussetzung verkierzt ginn. Iwwerwaachung fir extern Leckage ronderëm de threaded Stecker a kontrolléiert Systemdrock periodesch hëlleft potenziell Probleemer virum Ausfall.
De versiegelte Patroun Design schützt intern Komponente vun der Ëmweltbelaaschtung, wat zu engem exzellenten Zouverlässegkeetsrekord bäidréit. Am Géigesaz zu externe Kontrollventile, déi Korrosioun oder kierperleche Schued leiden, sëtzt de M-SR Ventil am Manifoldblock geschützt.
Vergläichen Alternativen a kompatibel Produkter
Wärend de Bosch Rexroth M-SR Patrounventil de Standard fir Héichdrock-Kontrollventilleistung setzt, existéieren verschidden Alternativen um Maart. D'Ënnerscheeder ze verstoen hëlleft mat Sourcing-Entscheedungen a Kompatibilitéitsfroen.
Hydac bitt d'CSBN Serie vu Patrounen-Kontrollventile mat ähnlechen Schraubermontage awer typesch op 350 Bar anstatt 420 Bar bewäert. Dës Ventile kaschten e bësse manner wärend se vergläichbar Leeschtung an Uwendungen liwweren déi net déi voll Drockbewäertung erfuerderen. Parker mécht d'D1VW Serie, déi elektronesch Iwwerwaachungsoptioune fir Systemer enthält, déi Feedback iwwer Ventilstatus brauchen.

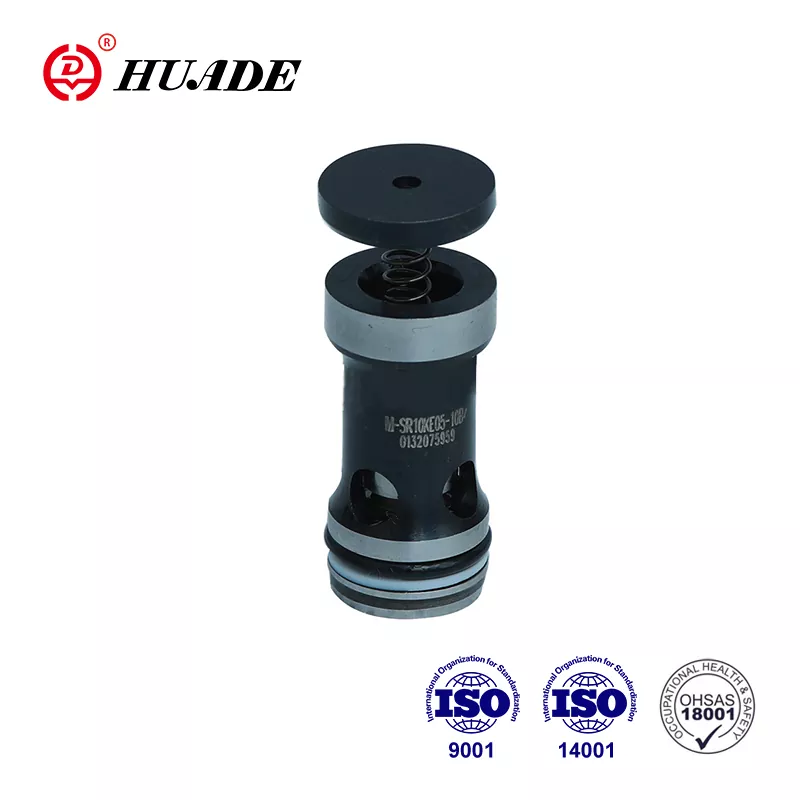

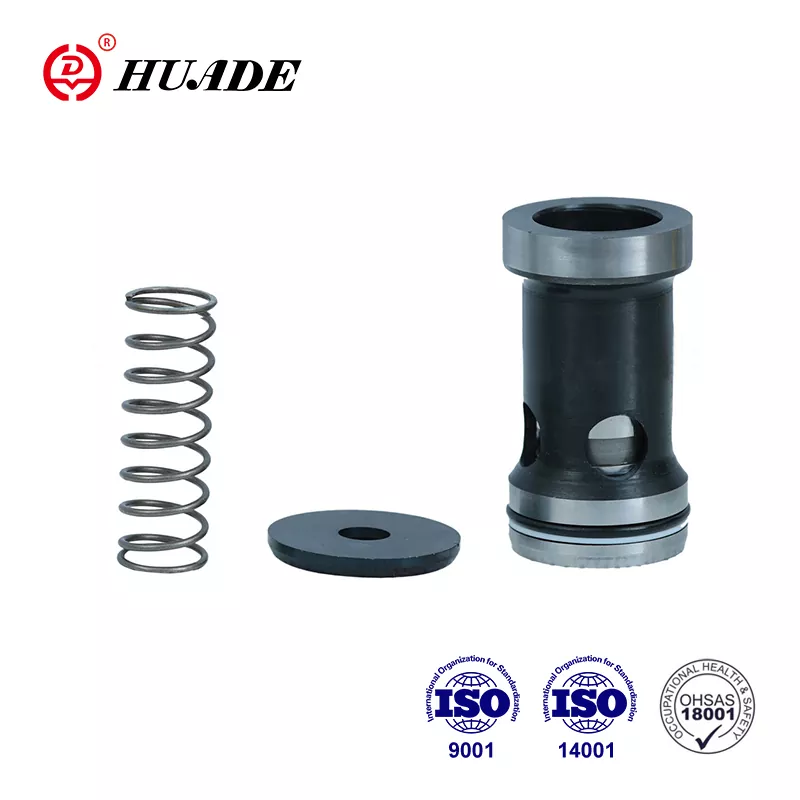

Verschidde Hiersteller a China produzéieren Patrounventile kompatibel mat de M-SR Spezifikatioune. Firmen wéi Huade an Hengli fabrizéieren Ventile déi d'Dimensiouns- a Leeschtungseigenschaften zu méi niddrege Präispunkte passen. Dës Alternative kënne gutt an net-kriteschen Uwendungen funktionnéieren oder wou Budgetsbeschränkungen bedeitend sinn. De Schlëssel Iwwerleeung ass z'iwwerpréiwen datt den Hiersteller déi richteg Qualitéitskontroll hält an ISO Zertifizéierungsdokumentatioun ubitt.
Wann Dir tëscht dem Original Bosch Rexroth Patrounventil M-SR a kompatiblen Alternativen auswielt, betruecht d'Kritikitéit vun der Applikatioun, erfuerderlech Zertifizéierungsniveauen an Disponibilitéit vun der lokaler Ënnerstëtzung. Kritesch Systemer déi net Feeler toleréiere kënnen, sollten originell Ausrüstung benotzen. Manner exigent Uwendungen kënnen kompatiblen Produkter akzeptéieren fir Käschten ze reduzéieren.
Wou ze kafen a Präisinformatioun
De M-SR Cartouche Ventil ass verfügbar iwwer verschidde Kanäl ofhängeg vun Ärem Standuert a Quantitéit Ufuerderunge. Bosch Rexroth bedreift en offiziellen Online-Geschäft op [store.boschrexroth.com](http://store.boschrexroth.com/) wou Standardkonfiguratioune bannent engem bis dräi Deeg verschécken. Deel Zuelen no engem spezifeschen Format, wéi R900350797 fir eng NG 30 KE Wénkel Krunn mat 0,5 Bar Fréijoer.
Autoriséiert Distributeuren wéi BuyRexroth bidden de Patrounventil M-SR mat transparente Präisser a weltwäit Versandoptiounen. Dës Distributeuren stockéieren typesch gemeinsam Gréissten a kënne speziell Konfiguratiounen direkt vun der Fabréck bestellen. Leadzäite fir Standarddeeler sinn normalerweis kuerz, wärend personaliséiert Spezifikatioune e puer Wochen erfuerderen.
D'Präisser variéiere wesentlech no der Ventilgréisst an der Konfiguratioun. Méi kleng Gréissten wéi NG 6 kaschten normalerweis tëscht 50 an 80 Dollar, während grouss NG 30 Ventile 200 Dollar oder méi kënne erreechen. Kompatibel Alternativen vu chinesesche Hiersteller kënne 20 bis 40 Prozent méi niddereg Präis, obwuel d'Mindestbestellungsquantitéite méi héich kënne sinn wéi fir kleng Projete léiwer.
Fir spezialiséiert Uwendungen verlaangen FKM Seals oder Net-Standard knacken Drock, Ufro engem Devis direkt vun Distributeuren oder den Hiersteller oft déi bescht Resultater. Technesch Ënnerstëtzung kann hëllefen ze bestätegen, datt déi gewielte Patrounventil M-SR Konfiguratioun mat den Uwendungsfuerderunge virum Kaf entsprécht.
Design Considératiounen fir System Integratioun
D'Integratioun vum M-SR Cartouche Ventil an engem hydraulesche System erfuerdert virsiichteg Opmierksamkeet op d'Manifold Design a Circuit Layout. De Ventil installéiert an e Standardhuelraum, deen op präzis Dimensiounen beaarbecht muss ginn. Schafft mat manifold Fournisseuren, déi den ZN 10001 Standard verfollegen, suergt fir eng korrekt Passung a Leeschtung.
Flow Richtung duerch de Patroun Krunn M-SR muss mat der Circuit Design ausriichten. De Pfeil um Ventilkierper oder de Katalogsymbol weist déi fräi Flossrichtung un. D'Installatioun vum Ventil no hannen blockéiert all Flow, sou datt d'Verifizéierung wärend der Montage wichteg ass. E puer Ingenieuren markéieren de Manifoldblock mat Flowrichtungspfeile fir Installatiounsfehler ze vermeiden.
D'Berechnunge vum Drockfall sollten d'Ventileigenschaften bei erwaarten Flowraten berücksichtegen. Wärend den Drockfall duerch de Patrounventil M-SR typesch kleng ass am Verglach mat anere Circuitbeschränkungen, profitéiere High-Flow-Applikatioune vun der Auswiel vun der nächster méi grousser Gréisst fir Energieverloscht an Hëtztgeneratioun ze minimiséieren.
D'Krackendrockauswiel beaflosst souwuel d'Forwardflowresistenz an d'Réckversiegelungskraaft. Uwendungen déi minimale Forwardresistenz brauchen, solle méi niddereg Rëssdrock wéi 0,2 Bar benotzen oder souguer déi Fréijoerlos Versioun. Systemer déi Drock géint ënnerschiddlech Lasten halen musse profitéieren vu méi héije Rëssdrock, déi méi staark Dichtung ubidden.
Temperatur Cycling a Flëssegkeetskompatibilitéit sollten während der Designphase verifizéiert ginn. Wann de System Temperaturextremen gesäit oder Spezialflëssegkeeten benotzt, verhënnert d'Versiegelungsmaterialkompatibilitéit virzäitegen Echec. D'FKM Dichtungsoptioun erweidert d'chemesch Resistenz fir Uwendungen mat aggressiven Zousatzstoffer oder erhéigen Temperaturen.
Conclusioun
De Bosch Rexroth M-SR Patrounventil bitt zouverlässeg Kontrollventilfunktioun an engem kompakten Package gëeegent fir Héichdrockhydrauliksystemer. Säin Schraube-Kartouche-Design vereinfacht d'Installatioun wärend extern Leckweeër eliminéiert. D'Gamme vu Gréissten aus NG 6 duerch NG 30 deckt Flux Ufuerderunge vu klenge cilinder zu grouss industriell Kreesleef.
D'Auswiel vun der richteger Patrounventil M-SR Konfiguratioun involvéiert d'Ventilgréisst op d'Flëssfuerderunge passen, entspriechend Rëssdrock fir d'Applikatioun ze wielen an d'Dichtungskompatibilitéit mat Operatiounsbedingungen z'iwwerpréiwen. Déi excellent Service Liewen a minimal Ënnerhalt Ufuerderunge maachen dëse Krunn eng Käschten-effikass Choix iwwer d'System Liewensdauer.
Egal ob en neien hydraulesche Circuit designt oder existent Komponenten ersat gëtt, d'Fäegkeeten an d'Installatiounsufuerderunge vum M-SR Cartouche Ventil ze verstoen hëlleft eng erfollegräich Ëmsetzung ze garantéieren. Déi verbreet Verfügbarkeet an extensiv Uwendungsgeschicht bidden Vertrauen fir dës bewährte hydraulesch Komponent ze spezifizéieren.
