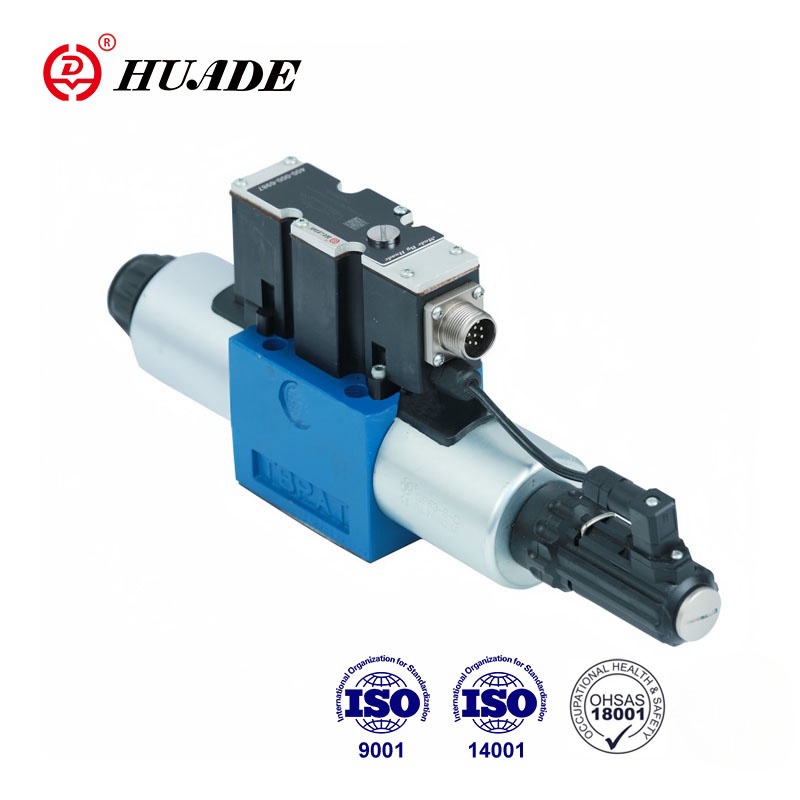

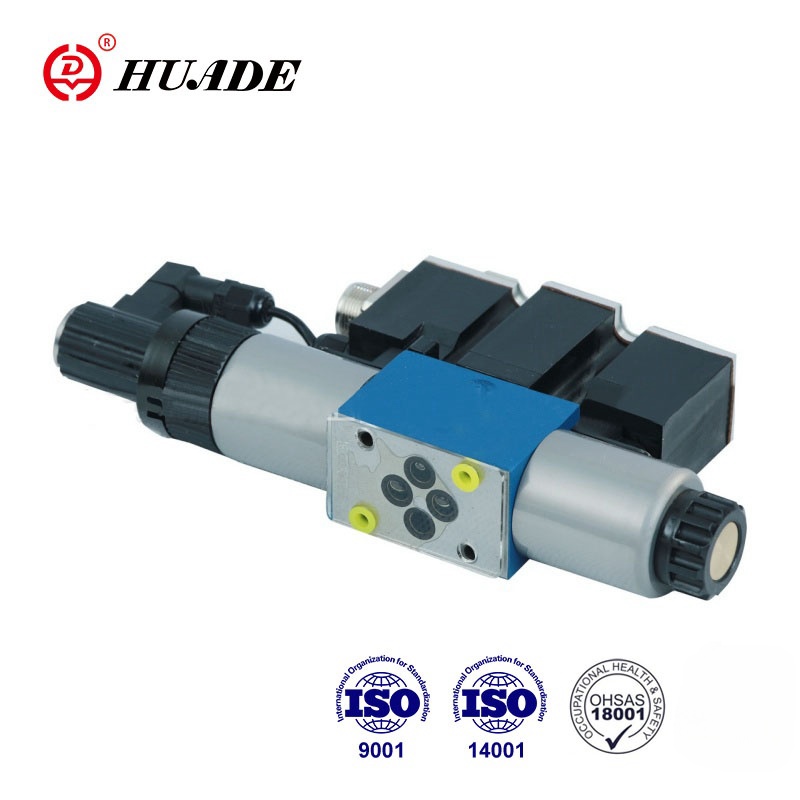

Dëse 4WREE-2X Ventil ass en direkt wierksam proportional Richtungsventil, deen duerch e proportional Solenoid bedriwwe gëtt fir de Flow- a Flowrichtung vun der hydraulescher Flëssegkeet ze kontrolléieren. D'Kontroll vum Elektromagnet kann duerch den agebaute Verstärker erreecht ginn. Produktleistung ass kompatibel mat der Rexroth 4WREE-2X Serie.
| Hydraulesch | |||
| Gréisst | 6 | 10 | |
| Betribsdrock | Ports A, P, B | 31.5 | 31.5 |
| Port T | 21 | 21 | |
| Nominell Flow Qvnom bei △ P=1MPa(L/min) | 8, 16, 32 | 25, 50, 75 | |
| Max. Zulässlech Flux (L/min) | 80 | 180 | |
| Verschmotzungsgrad (μm) | ≤20 (recommandéiert 10) | ||
| Hysteresis (%) | ≤0.1 | ||
| Reversal span (%) | ≤0,05 | ||
| Äntwert Sensibilitéit (%) | ≤0,05 | ||
| Drock Flëssegkeet | Mineralöle, Phosphatester | ||
| Viskositéitsberäich mm2/S | 20 bis 380 | ||
| Ambient Temperaturbereich (℃) | 4 WRE | -20 bis +70 | |
| 4 WOUER | -20 bis +50 | ||
| Gewiicht (Kg) | 4 WRE | 2.2 | 6.3 |
| 4 WOUER | 2.4 | 6.5 | |
| Elektresch (integréiert Elektronik) | |||
| Gréisst | 6 | 10 | |
| Aart vun der Versuergung | DC | DC | |
| Nominell Spannung (V) | 24 | ||
| Nominell Stroum vum Solenoid (A) | 2.5 | ||
| Solenoid spole Resistenz (Ω) | Coil Resistenz bei 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Pflicht | 100% | ||
| Max.coil Temperatur (℃) | bis 150 | ||
| Isolatioun nach DIN 40050 | IP65 Eng | ||
| Technesch Donnéeën vun assoziéiert amplifier | |||
| Associéierten amplifier | 4 WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4 WOUER | HD-VT-4WREE6-2X Fotoen | HD-VT-4WREE10-2X Fotoen | |
| Versuergung Volt | Nominell Volt VDC | 24 | |
| Niddereg Grenzwäert V | 19.4 | ||
| Ieweschte Grenzwäert V | 35 | ||
| Verstärker Muecht | Imax A | <2 | |
| Impulsstroum A | 3 | ||
Fonctiounen:
▶ Direkt kontrolléiert proportional Richtungsventil fir d'Kontroll vun der Richtung an der Gréisst vun engem Flow
▶Fir Ënnerplackmontage
▶ Elektresch Positioun Feedback
▶ Fréijoerszentréiert Kontrollspool
▶Typ 4WREE, integréiert Ventilelektronik mat Interface A1 oder F1
▶Aktioun ass duerch proportional Solenoiden mat zentrale Fuedem an eraushuelbare Spule
▶ Ventil an elektronesch Kontroll vun enger Quell
Application:
Proportional Ventil 4WREE-2X kann a verschiddene Beräicher benotzt ginn, wéi Maschinnen, Liichtindustrie, Metallurgie, Biergbau, Raumfaart, etc.
D'4/2 an 4/3 proportional Richtungsventile sinn direkt kontrolléiert Komponente vum Ënnerplackmontagedesign.
Si ginn duerch proportional Solenoiden mat zentrale Fuedem an eraushuelbare Spule bedriwwen. D'Solenoide ginn optional duerch integréiert Kontrollelektronik kontrolléiert.
Funktionell Beschreiwung:
Mat de Solenoiden (5 a 6), entsuergt, gëtt d'Kontrollspool (2) an der zentraler Positioun duerch d'Kompressiounsfedern (3 a 4) gehal.
Direkten Operatioun vun der Kontroll spool (2) vun Energie eent vun de proportional solenoids, f.eks. Kontroll vun solenoid "b" (6)
→ Beweegung vun der Kontrollspool (2) no lénks am Verhältnis zum elektreschen Input Signal
→ Verbindung vu P op A a B op T iwwer Ëffnungsähnlech Querschnëtter mat progressive Flowcharakteristiken
Energie des Solenoids (6)
→ D'Kontrollspool (2) gëtt iwwer d'Kompressiounsfeder (3) an d'Zentralpositioun zréckgezunn.
HD-4WREE...A-2X
Am de-energiséierten Zoustand gëtt de Spull (2) an enger mechanescher Zentrumpositioun vun de Solenoid-Réckfedern gehal. Dëst, fir d'Spullsymbol "V", bezitt sech net op d'hydraulesch Mëttelpositioun! Wann den elektresche Ventil zougemaach Schleife Kontrollkrees zou ass, da gëtt de Spull an der hydraulescher Mëtt Positioun positionéiert.
Design:
De Ventil besteet haaptsächlech aus:
•Wunneng (1) mat mountinq Gesiicht
• Kontrollspool (2) mat Kompressiounsfedern (3 a 4)
• Solenoiden (5 an 6) mat zentrale Fuedem
• Positiounstransducer (7)
•Optional integréiert Kontrollelektronik (8)
•D'mechanesch Nullpunkt Upassung (9) ass zougänglech iwwer de Pg 13.5 an den elektreschen Nullpunkt ass zougänglech iwwer de Pg 7(10) (Typ 4WREE)
Symbol vun proportional Richtung Krunn 4WREE-2X
