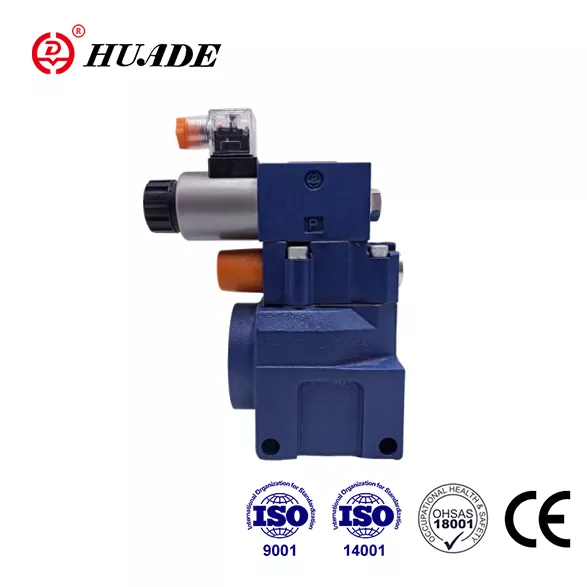

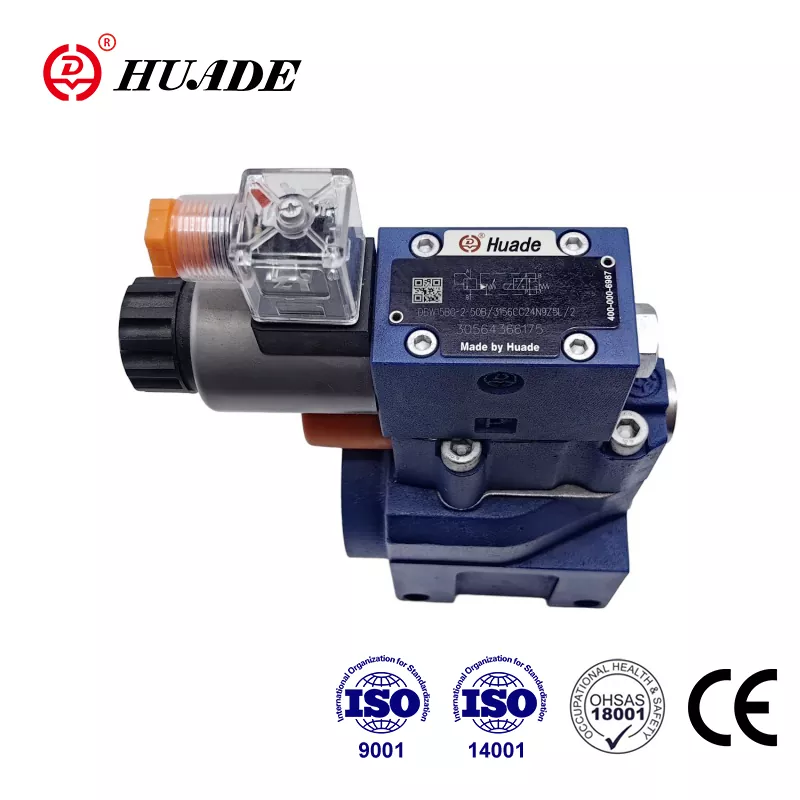

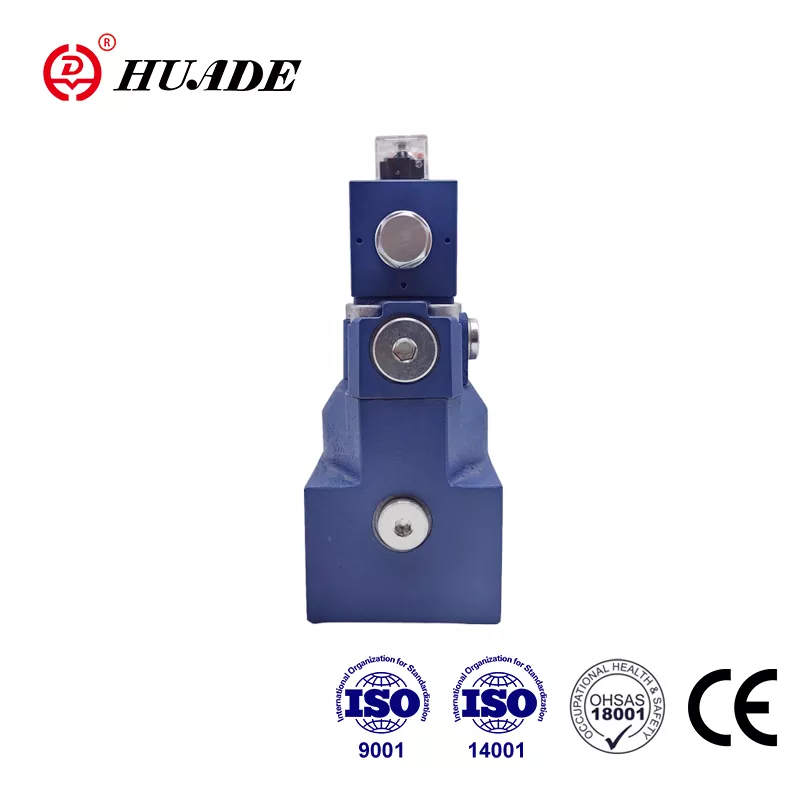

Huade® Drock Relief Valve DBW 10 si méi haltbar am Verglach mat aneren ähnlechen Produkter. De Grond ass datt Huade Hydraulic zwee laangfristeg Zesummenaarbecht mat Rexroth hat. Typ DBW 10 kann déiselwecht Serie Ventile ersetzen, déi vum Rexroth ugebuede ginn. Fir hydraulesch Produkter ze bidden, huet d'Fabréck 750 fortgeschratt Produktiounsausrüstung aus der ganzer Welt agefouert. D'Fabréck bezilt méi Opmierksamkeet op d'Praktikitéit vun de Produkter an ass engagéiert fir Clienten mat bezuelbare hydraulesche Ventile ze bidden. All Filialen vun der Fabréck hunn ISO9001, ISO14001 an OH SAS18001 passéiert. Huade® Mark huet en héije Ruff a China. Wéinst zouverlässeg Qualitéit a stabil Leeschtung, Huade® Drockventile gi wäit an Ingenieurs- a Baumaschinnen a Militärindustrie an aner Felder benotzt.
|
Général |
|||||||
|
Installatioun |
fakultativ |
||||||
|
Gewiicht |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Ënnerplack |
DB (Kg) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (Kg) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (Kg) |
1.2 (Typ DBW add 1.2Kg |
||||||
|
DBC10 oder 30 (Kg) |
1.5 (DBWC10 oder 30 add 1.2Kg) |
||||||
|
Fuedem |
DB..G. (Kg) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. (Kg) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
Technesch Daten fir d'Richtungsventile |
kuckt WE6.../... |
||||||
|
Hydraulesch technesch Donnéeën |
|||||||
|
Maximum Betribsdrock op Häfen A.B. X (MPa) |
bis 35.0 |
||||||
|
Maximum Réckdrock |
DB (MPa) |
bis 31.5 |
|||||
|
DBW.6A.(Standardsolenoiden) (MPa) |
AC(DC)10.0 AC(DC)16.0 |
||||||
|
DBW.6B.(High-Power Solenoids) (MPa) |
AC(DC) 16.0 |
||||||
|
Settable Drock |
Minimum (MPa) |
Flux ofhängeg (kuckt charakteristesch Kurven) |
|||||
|
Maximum (MPa) |
Maximal 5.0, 10.0, 20.0, 31.5, 35.0 |
||||||
|
Maximum Flux |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Subplatemontage (L/min) |
250 |
- |
500 |
- |
650 |
||
|
Fuedemverbindungen (L/min) |
250 |
500 |
500 |
500 |
650 |
||
|
Drock Flëssegkeet |
Mineralöl (fir NBR-Dichtung) oder Phosphatester (fir FPM-Dichtung) |
||||||
|
Drock Flëssegkeet Temperatur Beräich (℃) |
-30 bis +80 |
||||||
|
Viskositéitsberäich (mm²/s) |
10 bis 800 |
||||||
|
Grad vun der Kontaminatioun |
NAS 1638 Class 9. |
||||||
Fonctiounen:
▶ Ënnerplackmontage
▶ Portingmuster nach DIN 24 340, Form E,ISO 6264 und CETOP - RP 121H
▶ Rouerverbindung
▶ Anschluss setzen
▶ Dräi Upassungselementer:
. Rotary Knäppchen
. Hex. Kappschraube mat Schutzkapp
. Sperrbare Rotary Knob mat Skala
▶ Solenoidbetrieb Ausluede iwwer agebaute Richtungsspoolventil
Applikatioun:
Drockrelief Ventile DBW 10 gi benotzt fir d'Begrenzung an d'Solenoid-aktivéiert Entlaaschtung vum Kontrolldrock.
Général
DBW Drockventile si pilotbetrieb Drockreliefventile.
D'Drockreliefventile (DB) besteet haaptsächlech aus dem Haaptventil (1) mat Haaptspoolmontage (3) a Pilotbetrieb Ventil (2) mat Drockjustéierungselement.
Drockrelief Ventil Typ DB
Den Drock, deen am Hafen A präsent ass, wierkt op den Haaptspool (3). Zur selwechter Zäit gëtt den Drock iwwer d'Kontrolllinnen (6) an (7), déi mat Ëffnungen (4) an (5) ausgestatt sinn, op der Fréijoersbelaaschte Säit vun der Haaptspool (3) a beim Kugel (8) applizéiert. ) am Pilot Kontrollventil (2). Wann den Drock am Hafen A de Ventil am Fréijoer (9) iwwerschreift, mécht de Kugel (8) géint d'Feder (9) op.
D'Signal fir dëst kënnt intern iwwer d'Kontrolllinnen (10) an (6) vum Hafen A. D'Drockflëssegkeet op der Fréijoersbelaaschte Säit vun der Haaptspool (3) fléisst elo iwwer d'Kontrolllinn (7), d'Ofdreiwung (11) ) a Kugel (8) an d'Fréijoerkammer (12). Am Typ DB...50B/... fléisst et intern iwwer d'Kontrolllinn (13) an den Tank, oder am Typ DB..50/..Y.. extern iwwer d'Kontrollleitung (14). Wéinst den Oueren (4) an (5) entsteet en Drockfall um Haaptspool (3), d'Verbindung vum Hafen A op den Hafen B ass op. Elo fléisst d'Drockflëssegkeet vum Hafen A op den Hafen B wärend de festgeluechte Betribsdrock behalen.
Den Drockreliefventil kann iwwer Port "X" (15) entlaascht oder op en aneren Drock (zweet Drockstadium) ëmgewiesselt ginn.
Drockreliefventil Typ DBW
D'Funktioun vun dësem Ventil ass am Fong d'selwecht wéi de Ventil Typ DB
D'Entluede bei der Haaptspool (3) gëtt awer erreecht andeems de agebaute Richtungsventil (16) aktivéiert gëtt.
Struktur vun DBW...50B
Symbol vun DBW...50B
1.D'Flëssegkeet muss gefiltert ginn. Minimum Filterfeinheet ass 20㎛.
2.Den Tank muss versiegelt ginn an e Loftfilter muss op der Loftentrée installéiert ginn.
3.Products ouni Ënnerplack beim Verlassen vun der Fabrik, wann se se brauchen, bestellen w.e.g. speziell.
4.Ventil Befestigungsschrauwen mussen héich Intensitéitniveau sinn (Klass 10.9). Wielt w.e.g. a benotzt se no dem Parameter, deen am Probebuch opgezielt ass.
5. Roughness vun Uewerfläch verbonne mat de Krunn ass néideg Uewerfläch roughness ass 0,8.
6. Surface Finish vun mating Stéck ass néideg ze 0,01 / 100mm.
