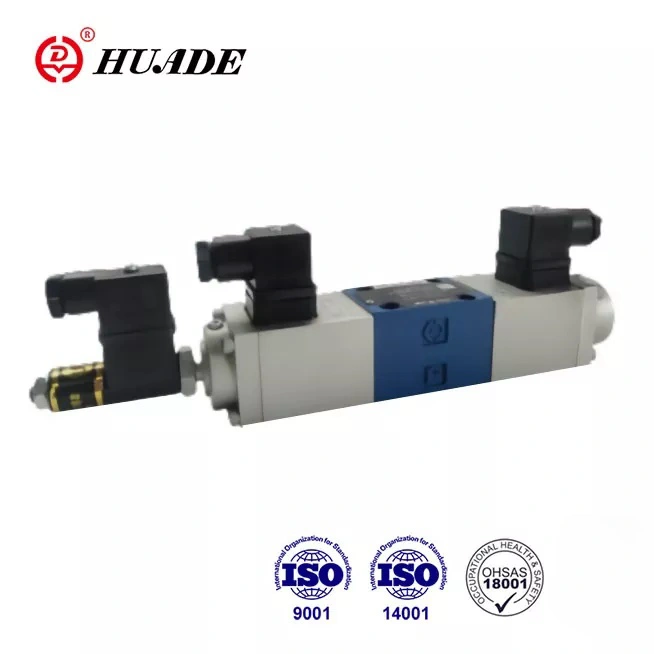

Typ 4wre proportional Ventile Adopts Ënner-Plating Montant, Springzentrum. Gutt Flowkapazitéit, héich Drock- an exzellent Repetitioun Präzisioun, praktesch fir Gebrauch. Et kann d'4Wre Serie 1x ersat duerch reprochéiert mam Recoroth Merci op zwou laangfristeg Zesummenaarbecht mat Rexoth. D'Leeschtung vun der 4.WAR proportional Valentlee kënnen der vun éischten-Tier International Marken passen. Et ass eng gutt, bezuelbar Alternativ.
|
Hydraulesch Daten |
|||
|
Gréisst |
6 |
10 |
|
|
Betrib Drock (MPA) |
port a, b, p |
31.5 |
31.5 |
|
port T |
16 |
16 |
|
|
Flow (l / min) |
65 |
260 |
|
|
Grad vun der Kontaminatioun (㎛) |
≤ 20 (recommandéieren ≤10) |
||
|
Hysteresis (%) |
<1 1 |
<1 1 |
|
|
Widderhuelen (%) |
<1 1 |
<1 1 |
|
|
Äntwert Empfindlechkeet (%) |
≤ 0,5 vun der Nominal Signal |
≤ 0,5 vun der Nominal Signal |
|
|
Frequenz Äntwert (-3DB) (HZ) |
6 |
4 |
|
|
Hydraulesch Flëssegkeet |
Mineralueleg (fir NRB Sigel), Phosphat Ester (fir FPM Sial) |
||
|
Viscosity Range (mm ² / en) |
2,8 bis 380 |
||
|
Drockflëssegkeet Temperaturbereich (℃) |
-20 bis + 70 |
||
|
Montéierend Positioun |
Fakultativ |
||
|
Gewiicht (kg) |
Ventil mat 1 Solenoid |
1.91 |
5.65 |
|
Ventil mat 2 Solenoid |
2.66 |
7.65 |
|
|
Elektresch Daten |
|||
|
Stroumspannend Säit |
Direkt Spannung 24V oder 12V |
||
|
Max. aktuell pro Solenoid (a) |
1.5 |
1.5 |
|
|
Cooukéi |
Kale Wäert um 20 ℃ |
5.4 |
10 |
|
Max.Warm Wäert |
8.1 |
15 |
|
|
Ëmwelt Temperatur ℃ |
bis zu + 50 |
||
|
Handwëtz |
Kontinuéierlech |
||
|
Coil Temperatur ℃ |
Bis op +150 |
||
|
D'Valve Isgalisatioun |
IP65 |
||
|
Assoziéiert Amplifier (24V Rektifier vu Bréckstyp) |
Mat 2 Rampzäiten |
Vt-5001s20 (fir 2-Positiounen) |
Vt-5002s20 (fir 2-Positiounen) |
|
Mat 1 Rampzäit |
Vt5005s10 (fir 3-Positiounen) |
Vt 5006s10 (fir 3-Positiounen) |
|
|
Inductive Positiounal Transducer |
|||
|
Elektresch Mooss System |
Lvdt |
||
|
Kontrollkecke (mm) |
± 4,5 linear |
||
|
LineWarwirregkeet Toleranz (%) |
1 |
||
|
Coil Resistenz (ω) |
ⅠR20 |
56 |
|
|
ⅡR20 |
56 |
||
|
ⅢR20 |
112 |
||
|
Induktioun (mh) |
6 bis 8 |
||
|
Oscillator Frequenz (khz) |
2.5 |
||
|
D'Valve Isgalisatioun |
IP65 |
||
Eegeschaften:
▶ Ventil fir béid Richtung ze kontrolléieren a fléissend vun enger hydraulescher Flëssegkeet
▶ Fir Ënnerleit Montéierung
▶ Elektresch Positioun Feedback
▶ Fréijoerszentrum Control Spool
▶ Niddereg Drock fällt iwwer d'Kontrolllanden
▶ béid Ventil an elektronesch Kontroll vun engem Zouliwwerer
▶ Montéierungmuster bis DIN 24 340 Form A, ISO4401 a CPTOP - RP12.1h
Uwendung:
D'Rendat gerechtfäerdege gi virgeschriwwen fir enk CSen Cucc. Si benotzt ginn an der Macuriféiert ginn, Liichtflich an Männer, 1900, Muster an nohaltege.
Typ 4Wre Richtungal Ventile sinn direkt operéiert mat proportional Zolloideniden a gi benotzt fir d'Richtung a Volumen vun engem Floss ze kontrolléieren.
Si bestinn haaptsächlech aus Login (1), Kontroll Spull (4), zwee Retour Springs (5), zwee proportional Solenoider (2) an e positiven Transduccer (3).
D: 4Wre6 ... 10b ... an 4wRE10 ... 10b ... (3-Positioun)
Wann de Soloid 'a' (2) ausgeléist gëtt, gëtt d'Spon geréckelt, d'Rees gëtt proportional zum elektreschen Input Signal. De Kontroll Spull (4) verursaacht déi v-förmlech Grooven fir progressiv opzemaachen. D'Positioun vum Kontroll Spull (4) ass iwwer d'Positiounal Transducer (3) iwwerwaacht (3). An der elektronesch Kontroll ass déi tatsächlech Positioun vun der Kontrolldréischer verglach mat dem Pre-Setwert. Hei hunn mer eng Positiounskontroll Circuit deen existent Differenzen erkennt
tëscht dem pre-set Wäert (Kommando Wäert) an de Feedbackwert (tatsächlech Wäert) a korrigéiert duerch passend Signaler op déi relevant Solenoiden. Eemol Solenoid 'A' (2) ass de-energiséiert de Kontrollbonter ass zréck an hir Zentrum Positioun zréck op de Retour Springs (5).
Struktur vun der Toportonal richtend vivilie6 ... an 4 drénken10 ...
Typ4ware..a ... 10b / ... (2-Positiounspalviv)
Fir d'Prinzip ass d'selwecht wéi 4 drénken ... 10b / Dësen Typ Valid an eng Sensovoid.
Verfaassung zu Proportiounen egentragesch Valen6 ... Eng ... 10b an 4wt10 ... Déi ... 10b
Symbol vun proportional richtendraler Ventil 4wre
