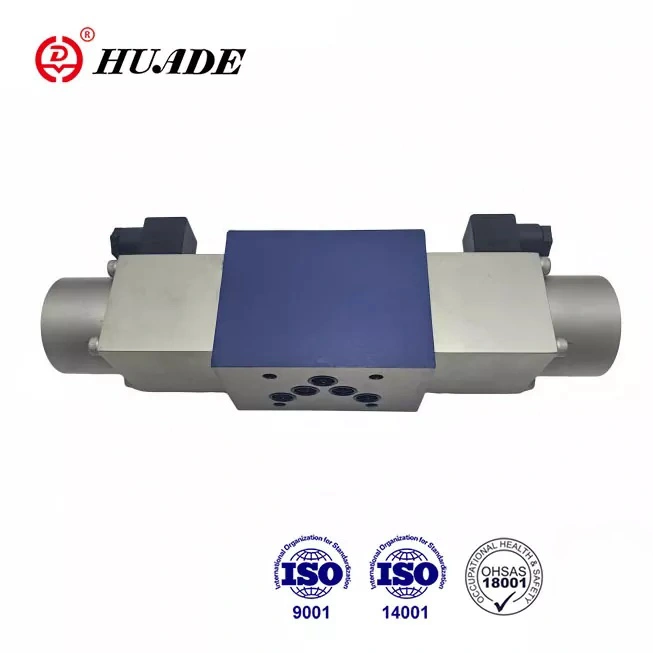

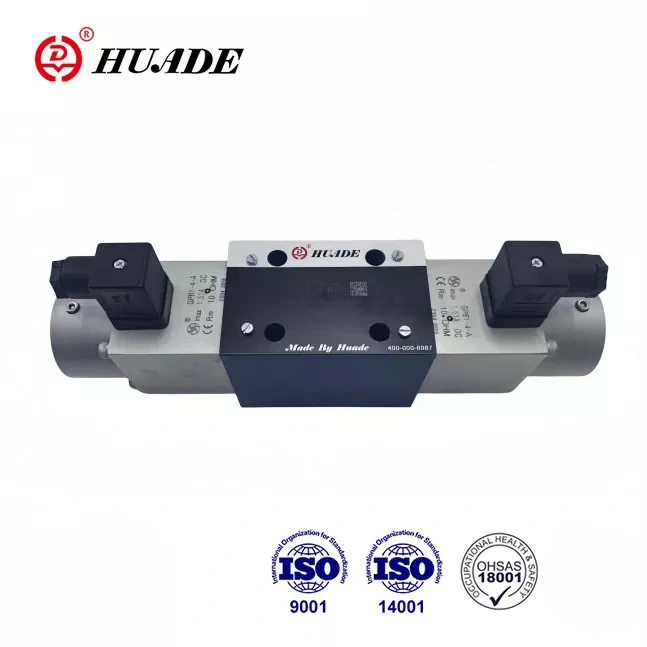

Typ 4WRA Direktional Kontrollventile ginn direkt iwwer proportional Solenoiden bedriwwen. Si gi wäit an verschiddenen industriellen hydraulesche Ëmfeld benotzt, déi Richtung a Flowkontrolle erfuerderen. Dank zwee laangfristeg Zesummenaarbecht, Huade® proportional Richtungsventile kënnen déiselwecht Produkter mat Rexroth an der Leeschtung passen. De Präis vun dësem Produkt ass relativ niddereg.
|
Hydraulesch Daten |
|||
|
Gréisst |
6 |
10 |
|
|
Betribsdrock (Mpa) |
Hafen A, B, P |
31.5 |
31.5 |
|
port T |
16 |
16 |
|
|
Flow (L/min) |
43 |
95 |
|
|
Grad vun der Kontaminatioun |
≤ 20 (recommandéiert ≤ 10) |
||
|
Hysteresis (%) |
<6 |
<5 |
|
|
Widderhuelbarkeet (%) |
<3 |
<2 |
|
|
Frequenzreaktioun (-3dB, Signal ± 100%) (Hz) |
6 |
4 |
|
|
Drock Flëssegkeet |
Mineralöl (fir NBR Dichtung), Phosphatester (fir FPM Dichtung) |
||
|
Viskositéitsberäich (mm²/s) |
3,8 bis 380 |
||
|
Drock Flëssegkeet Temperatur Beräich (℃) |
-30 bis +80 |
||
|
Gewiicht (kg) |
Ventil mat engem Solenoid |
1.75 |
5.9 |
|
Ventil mat zwee solenoid |
2.5 |
7.5 |
|
|
Elektresch Daten |
|||
|
Gréisst |
6 |
10 |
|
|
Volt Typ |
Direkt Spannung |
Direkt Spannung |
|
|
Nominell Spannung (V) |
24 V |
||
|
Max.stroum pro Solenoid (A) |
1.5 |
||
|
Solenoid coil |
Kale Wäert bei 20 ℃ |
5.4 |
10 |
|
Max.waarm Wäert |
8.1 |
15 |
|
|
Ëmfeld Temperatur ℃ |
bis +50 |
||
|
Coil Temperatur ℃ |
bis +150 |
||
|
Isolatioun vum Ventil nach DIN 40 050 |
IP65 Eng |
||
|
Associéierten Verstärker (24 V Gliichter vum Brécktyp) |
VT-3013S30 Fotoen |
VT-3014S30 Fotoen |
|
Fonctiounen:
▶ Direkt ugedriwwen proportional Ventil fir d'Richtung an d'Volumenfloss vun enger hydraulescher Flëssegkeet ze kontrolléieren
▶ Fir Ënnerplackmontage
▶ Fir d'Open-Loop-Kontroll vu béid Richtung a Flux vun enger hydraulescher Flëssegkeet
▶ Fréijoerszentréiert Kontrollspool
▶ Niddereg Drockfall iwwer d'Kontrolllänner
▶ Béid Ventil an elektronesch Kontroll vun engem Fournisseur
Applikatioun:
Typ 4WRA Direktional Kontrollventile gi benotzt fir d'Richtung an d'Quantitéit vun engem Flux ze kontrolléieren.
Direktional Kontrollventile Typ 4WRA besteet am Fong aus dem Gehäuse (1), der Kontrollspool (3), een oder zwee Retourquellen (2), an zousätzlech een oder zwee proportional Solenoiden (5).
Typ 4WRA 6......10B/..... an 4WRA 10......10B/.....(3-Positioun Ventil)
Wann d'Solenoiden net aktivéiert sinn, gëtt d'Kontrollspool (3) an der neutraler Positioun behalen duerch d'Retourquellen (2). D'Aktioun vum Kontrollspol (3) ass direkt iwwer de proportional Solenoid (5). Wann zum Beispill de Solenoid 'A' energesch ass, dréckt en d'Kontrollspool (3) no riets am Verhältnis zum elektresche Signal. D'Verbindunge ginn dann vu P op B an A op T gemaach.
Op dës Manéier verursaacht d'Kontrollspool (3) déi V-förmlech Rillen progressiv opzemaachen fir ze fléien. (2).
Struktur vun proportional Richtung Krunn 4WRA
Typ 4WRA ...A...10B an 4WRA ...B...10B (2-Positioun Ventil)
D'Funktioun vun dësem Ventil ass d'selwecht wéi déi fir Ventil Typ 4WRA. Awer et ass 2-Positioun Richtungsventil mat nëmmen engem
proportional solenoid
Typ 4WRA adoptéiert Ënnerplackmontage, Fréijoerszentrum a nidderegen Drockfall iwwer d'Kontrolllänner.
Si ginn dacks a Maschinn, Liichtindustrie, Metallurgie, Mine, Raumfluch an aner Felder benotzt.
Struktur vum Proportionalen Richtungsventil 4WRA...A... an 4WRA...B...
Symbol vun proportional Richtung Krunn 4WRA
