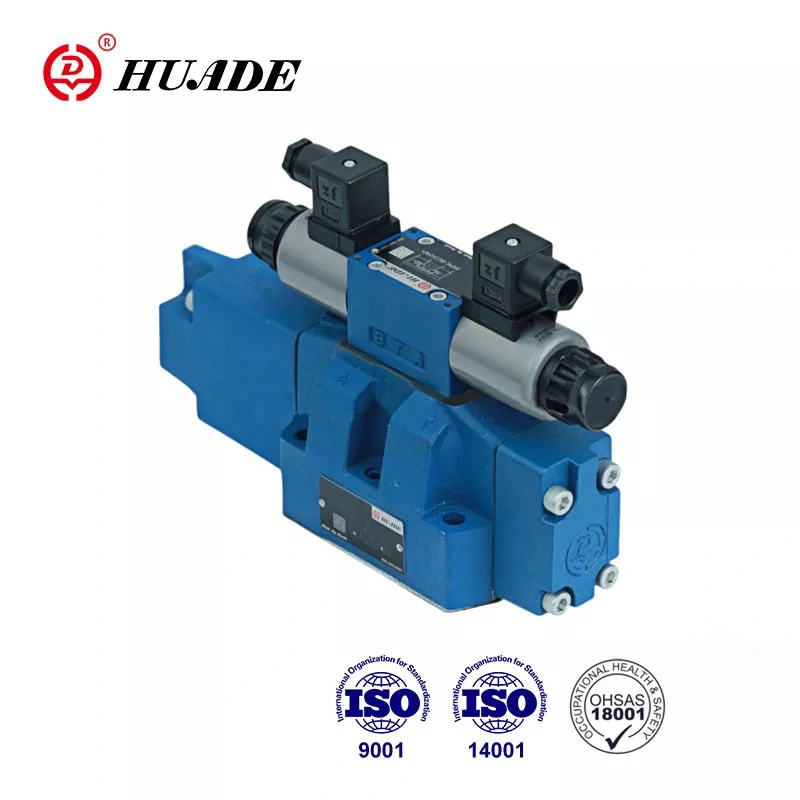

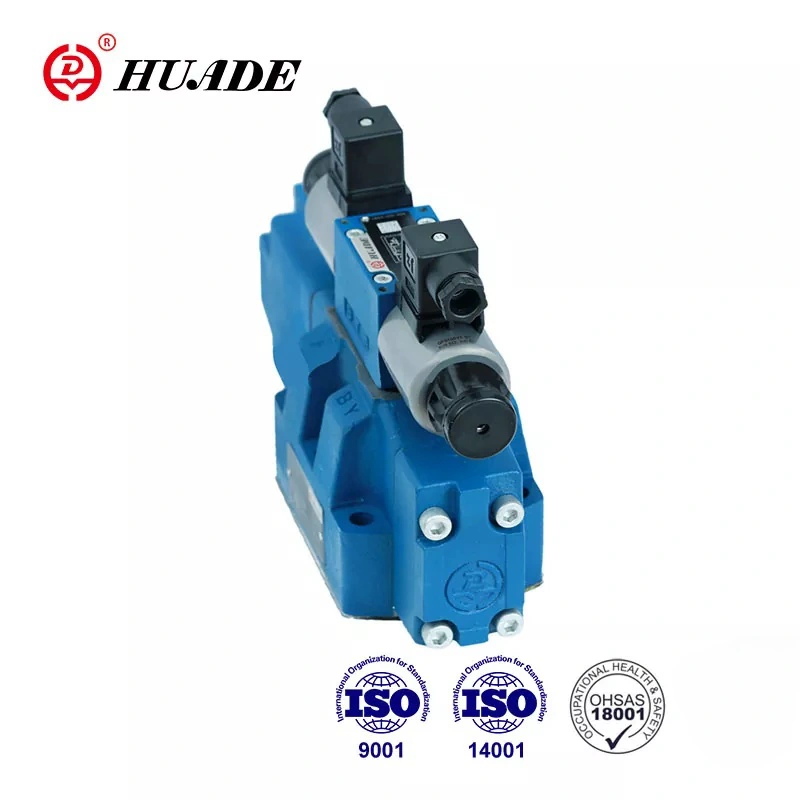

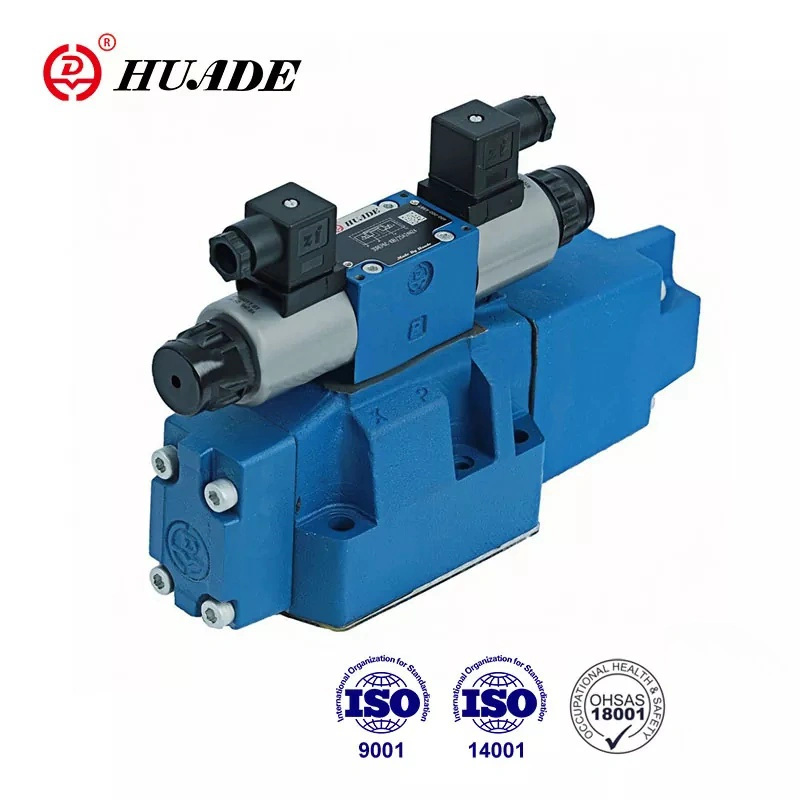

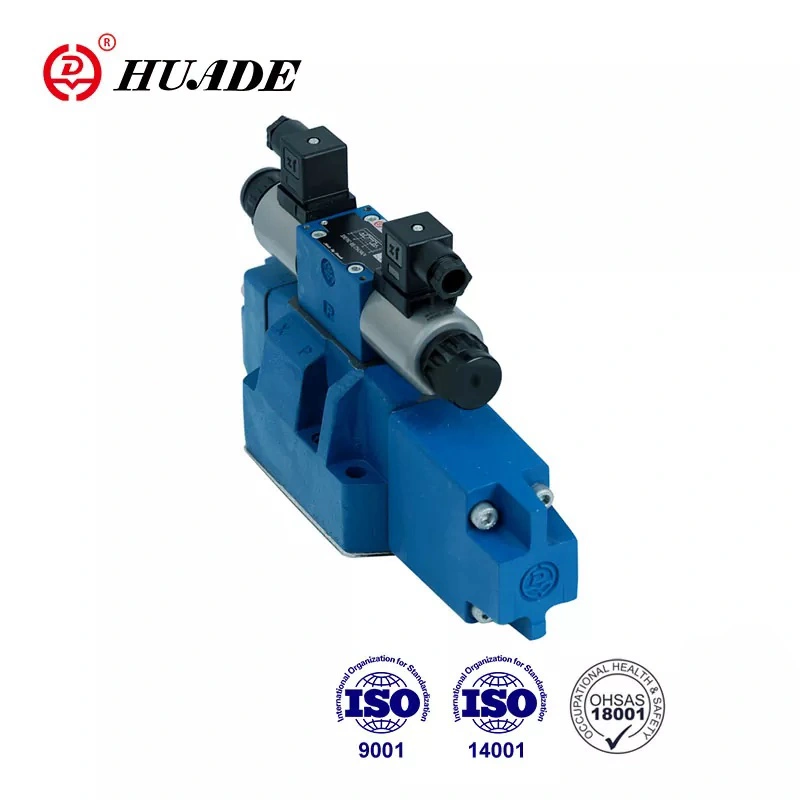

Eng eenzeg 4WRH proportional Krunn kann souwuel Flux a Flux Richtung kontrolléieren, mécht de System Struktur simple.The Krunn Kierper adoptéiert Goss bannenzegen Kanal, mat staark Flux Kapazitéit a grouss Flux Taux. D'Haaptventil adoptéiert axial dräieckeger Kontroll Groove, mat klengen Drock drop an Drock Verloscht op der Kontroll Schëller. Typ 4WRH proportional Krunn ass gëeegent fir Systemer mat grousse Flux an héich Präzisioun Ufuerderunge.
|
Hydraulesch Daten |
|||||
|
Gréisst |
10 |
16 |
25 |
32 |
|
|
Pilotventil Drock (MPa) |
extern Pilot Ueleg Fourniture |
3 bis 10 |
|||
|
intern Pilot Ueleg Fourniture |
Bis zu 10 (iwwer 10 mussen ZDR6DP2-30B/75YM installéieren) |
||||
|
Haaptventil Drock (MPa) |
31.5 |
35 |
|||
|
Retour Drock (MPa) |
port T (extern Pilot Ueleg Retour) |
31.5 |
25 |
15 |
|
|
port T (intern Pilot Ueleg Retour) |
3 |
||||
|
Y port |
3 |
||||
|
Pilot Ueleg Volumen (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Pilot Ueleg Floss um Hafen X oder Y (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Flow duerch Haaptventil (L/min) |
270 |
460 |
877 |
1600 |
|
|
Hysteresis (L/min) |
6 |
||||
|
Widderhuelbarkeet (%) |
3 |
||||
|
Grad vun der Kontaminatioun (㎛) |
≤20 |
||||
|
Flëssegkeet |
Mineralöl (fir NBR-Dichtung).Phosphatester (fir FPM-Dichtung) |
||||
|
Viskositéitsberäich (mm²/s) |
2,8 bis 380 |
||||
|
Flëssegkeet Temperaturbereich (℃) |
-20 bis +70 |
||||
|
Montéierung Positioun |
fakultativ |
||||
|
Gewiicht (kg) |
Ventil mat engem Solenoid |
7.4 |
12.7 |
17.5 |
41.8 |
|
Ventil mat zwee Solenoiden |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Elektresch Daten |
||
|
Aart vun der Versuergung |
DC |
|
|
Nominell Stroum vum Solenoid (A) |
0.8 |
|
|
Coil Resistenz (Ω) |
kal (bei 20 ℃) 19,5; max.ventil, waarm 28,8 |
|
|
Ëmfeld Temperatur (℃) |
50 |
|
|
Coil Temperatur (℃) |
150 |
|
|
Flicht Zyklus |
Kontinuéierlech |
|
|
Pilotstroum (A) |
0.02 |
|
|
Isolatioun |
IP65 Eng |
|
|
Associéierten |
Mat 1 Ramp Zäit |
VT-3000S30 Fotoen |
|
Mat 5 Rampenzäiten |
VT3006S30 Ubidder |
|
|
Elektresch Verbindung |
Plug Verbindung |
|
Fonctiounen:
▶ Proportionalventil Pilotrichtung WRH
▶ Fir Ënnerplackmontage
▶ Fir d'Kontroll vu béid Richtung a Flowrate vun enger hydraulescher Flëssegkeet
▶ Fréijoer zentréiert .no spool drift
▶ Niddereg Drockfall iwwer Kontrolllänner
▶ Ventil an elektronesch Kontroll vun enger Quell
▶ Proportional Solenoid Operatioun
▶ Porting Muster op DIN 24 340 Form A, ISO4401 an CETOP-RP121H
Applikatioun:
Typ 4WRH proportional Krunn ass vill an verschiddenen Industrien benotzt wéi Maschinn Handwierksgeschir, Metallurgie, Liichtjoer Industrie, Biergbau, Déifbau, etc.
D'Typ 4WRH Ventile si pilotbetrieb proportional Richtungsventile fir extern Operatioun iwwer Drockkontrollventile. D'Funktioun an de Prinzip ass d'selwecht wéi dee fir de Ventil Typ 4WRZ. ) a Pilotverbindung B mat P(X).De Pilotdrock um Haaptventil muss vun 0,4 MPa op 2,5 MPa sinn.sou datt de Stroum entweder vu P op A a B op T oder P op B an A op T ass.
Struktur vun proportional Direktional Ventile 4WRH
Pilotventil
De Pilotventil ass e proportional Solenoidbetrieb 3-Wee Drockreduktiounsventil (Typ 3DREP6). D'Drossel-Insert sinn am Hafen A a B installéiert, weider Detailer kuckt den Text vun 3DREP6
Struktur vum Pilotventil Typ 3DREP6
Symbol vun proportional Richtung Krunn 4WRH
