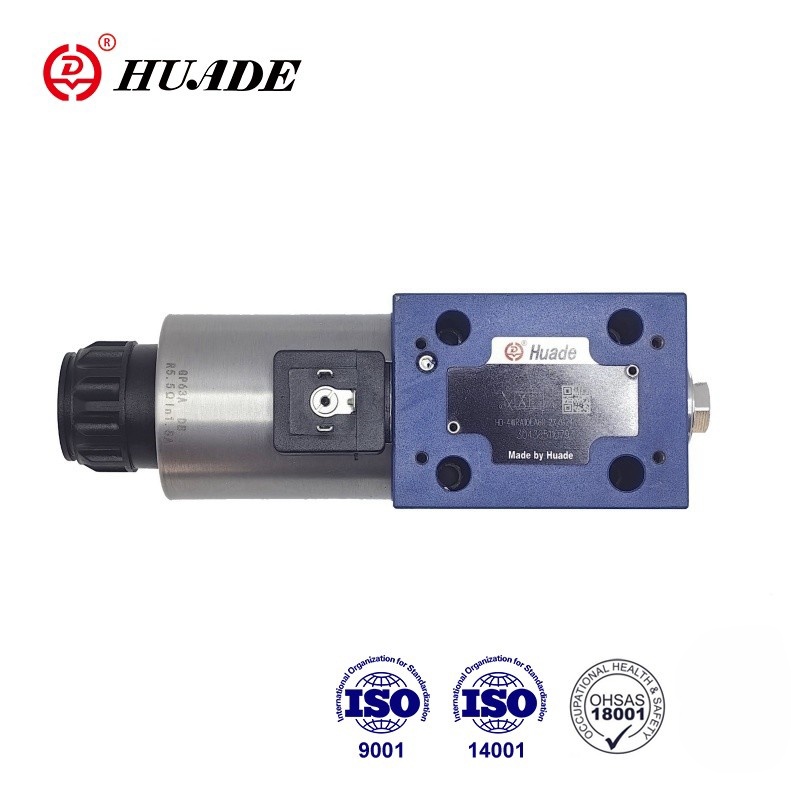

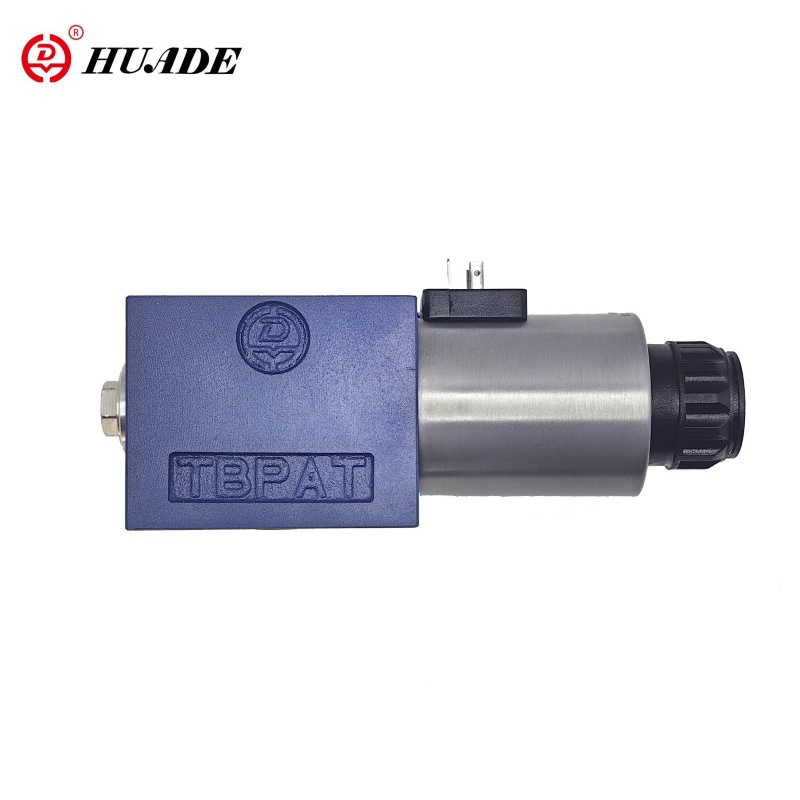

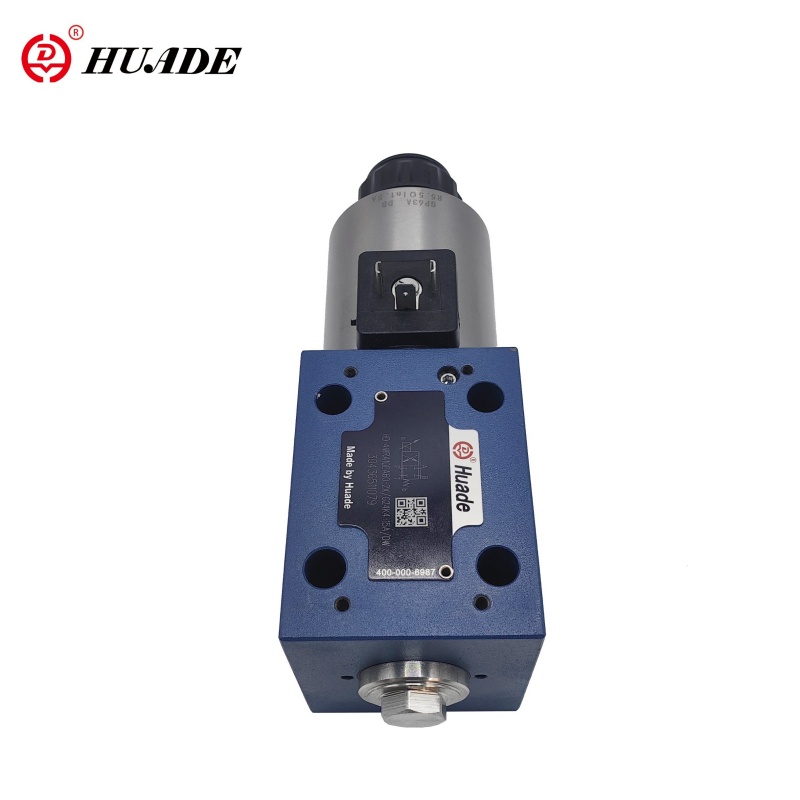

D'4/2- a 4/3-Wee proportional Richtungsventile sinn als direkt operéiert Komponenten fir Ënnerplackmontage entwéckelt. Si ginn duerch proportional Solenoiden mat zentrale Fuedem an eraushuelbare Spule aktivéiert. D'Solenoide ginn entweder duerch extern Kontrollelektronik (Typ WRA) oder duerch integréiert Kontrollelektronik (Typ WRAE) kontrolléiert. D'Performance vun 4WRA 10 EA60-2X kann Rexroth Match wéinst zwee laangfristeg Zesummenaarbecht.
| Hydraulesch | |||
| Ventil Typ | HD-WRA | HD-WRAE | |
| Operatiounsdrock (MPa) | Port A,P,B | 31.5 | 31.5 |
| Ports T | 21 | 21 | |
| Nominell Flux qv nom bei △ P=1MPa | NS6 (L/min) | 7, 15 an 26 | |
| NS10 (l/min) | 30 et 60 | ||
| Verschmotzungsgrad (μm) | ≤20 | ||
| Hysteresis (%) | ≤5 | ||
| Reversal Feeler (%) | ≤1 | ||
| Äntwert Sensibilitéit (%) | ≤0,5 | ||
| Drock Flëssegkeet | Mineralöl oder Phosphatester | ||
| Viskositéit Gamme | 20-380 | ||
| Ambient Temperaturbereich (℃) | -20 bis +80 | -20 bis +50 | |
| Gewiicht (kg) | NS6 | 2 | 2.2 |
| NS 10 | 6.6 | 6.8 | |
| Elektresch | |||
| Elektresch, Solenoid | |||
| Ventil Typ | HD-WRA | HD-WRAE | |
| Volt Typ | DC | ||
| Spannungskontrolléiert (V) | ± 10 | ||
| Maximal Stroum pro Solenoid (A) | 2.5 | ||
| Solenoid coil Resistenz (Ω) | Kale Wäert bei 20 ℃ | 2 | |
| Max. waarm Wäert | 3 | ||
| Pflicht | 100% | ||
| Coil Temperatur (℃) | bis +150 | ||
| Ventilschutz nach DIN 40050 | IP65 Eng | ||
| Elektresch, Kontroll elektronesch | |||
| Kontroll elektronesch | HD-VT-VSPA2-1-1X/ | integréiert am Ventil | |
| Versuergung Volt | Nominell Volt VDC | 24 | |
| Niddereg Grenzwäert V | 21/22 | 19 | |
| Ieweschte Grenzwäert V | 35 | ||
| Stroumverbrauch vum Verstärker | Ech max A | 1.8 | |
| Max. Power Impulsstrom A | 3 | ||
Fonctiounen:
▶ Fir Ënnerplackmontage
▶ Direkt ugedriwwene proportional Ventil fir d'Richtung an de Volume vun engem Flux ze kontrolléieren
▶ Fréijoerszentréiert Kontrollspool
▶ Integréiert Kontrollelektronik, Interface A1 oder F1 fir Typ 4WRAE
▶ Aktioun duerch proportional Solenoiden mat zentrale Fuedem an eraushuelbare Spule
▶ Kontrollelektronik fir Typ 4WRA
Applikatioun:
Den 4WRA 10 EA60-2X proportional Richtungsventil gëtt benotzt fir de Flux an d'Richtung vun der hydraulescher Flëssegkeet ze kontrolléieren.
D'4WRA 10 EA60-2X proportional Ventile besteet am Fong aus: Gehäuse (1) mat Montagefläche Kontrollspool (2) mat Kompressorfeder (3), Solenoiden (4) mat zentrale Fuedem, Optional integréiert Ventilelektronik (5).
HD-4WRA(E).2X/.
Mat de Solenoiden (4) entsuergt, gëtt d'Kontrollspool (2) an der zentraler Positioun duerch d'Kompressiounsfedern (3) gehal.
Direkt Betreiung vun der Kontrollspool (2) duerch Energie vun engem proportional Solenoid.E.g. Kontroll vun solenoid "b" (4). D'Kontrollspool (2) gëtt no lénks a Proportioun zum elektreschen Input Signal geréckelt.Verbindungsform P bis A a B bis T iwwer orifice-like Querschnitt mat progressivem Flowcharakteristiken. D'Energie vun der Solenoid (4). D'Kontrollspool (2) gëtt duerch d'Kompressiouns Fréijoer (3) an d'Zentralpositioun zréckgezunn.
Struktur vun proportional Richtung Krunn 4WRA -2X
HD-4WRA(E)...A-2X
Prinzipiell entsprécht d'Funktioun vun dëser Ventilversioun déi vum Ventil mat 3 Spullplazen. Allerdéngs sinn d'Ventile mat 2 Spullplazen nëmme mat Solenoid "a" ausgestatt. Amplaz vum 2. proportional Solenoid gëtt e Stecker (5) fir NS 6 oder fir NS 10 eng Cover (5) ugepasst.
Notiz fir Typ 4WRA 6..-2X/...
D'Drainage vun der Tanklinn ass ze vermeiden. Mat de passenden Installatiounsbedéngungen muss e Réckdrockventil installéiert ginn (Réckdruck ca. 0,2MPa).
