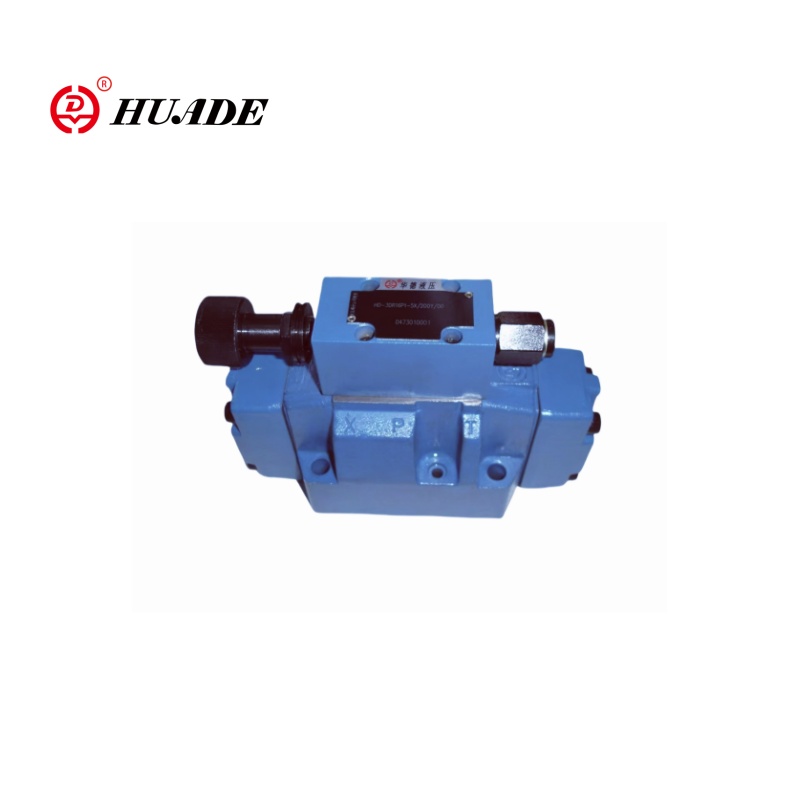

De Pilot huet den Dräi-Wee proportional Drock opgedaucht valvéiert 3DRR16p-5x ass en héije Leeschtung hydraulesch Kontrollelement. Hatad ass proportional Drock op Valve 3DRR1P-5x reduzéiert fir ze reduzéieren an ze garantéieren datt den hydraulesche System den hydraulesche System Niveau reduzéiere kann. 3DRR16P-5x, wou "3DR" déi dräi-Manéier nei oprecht stellt, representéiert d'Gréisst, "P \-5x" representéiert e Configuratioun. 3. Dréchent sinn 3dRR16P-5X proportal Vale kënnen dee selwechte Modell an der Reih ugebueden.
| Generol | ||
| Gewiicht kg | 8 | |
| Installatiounspositioun | Fakultativ | |
| Ambient Temperatur Range ℃ | -30 bis + 50 | |
| Hydraulesch | ||
| Nominal Drockbar | 315 | |
| Maximal Betribdrock | -Port P Bar | 315 |
| -Gräist eng Bar | 250 | |
| - port y Bar | Getrennt an dreilos bis Tank | |
| Drock Astellung | -Inimum Bar | Ofhängeg vum Floss |
| -Maximum Bar | 50; 100; 200; 250 | |
| Maximum fléisst l / min | 220 | |
| Hydraulesch Flëssegkeet | Mineralueleg (hl, hlp) op din 51524 1); séier bio-degradéierbar hydraulesch Flëssegkeeten bis vdma 24568 (kuckt och 90221); Hetg (Vergewaltegung Seelueleg) 1); Hepg (Polyglykolls) 2); Hees (synthetesch Eseten) 2); aner hydraulesch Flëssegkeeten op Ufro | |
| Hydraulesch Flëssegkeets Temperaturen ℃ | -30 bis +80 (nbr Sals) -20 bis +80 (fkm Seals) | |
| Viscosity Range mm2/ s | 10 bis 800 | |
| Zulässlech Max. Grad vun der Kontaminatioun vun der hydraulescher Flëssegkeet- Propretéit Klass op ISO 4406 (c) | Klass 20/18/15 3 | |
Eegeschaften:
▶ Ventil fir ze reduzéieren (p zu a) a limitéieren (a fir T) e System
▶ Fir Ënnerleit Montéierung
▶ 4 Drock Bewäertungen
▶ 4 Upassungselementer, fakultativ:
● Rotary knob
● Sleeve mat Hexagon a Schutzkapp
● Lockable Rotary Knob mat Skala
Rotary Knob mat Skala
Uwendung:
Proportional Pressentrising Ventred 3DR16P-5x ass gëeegent fir Hydralulesch Systemer, déi en Inzeingeklootzéierung braucht, daater a héich Präzisiounskaartoris, Dross Mainformatioun, an héije Präzisiounsméissegkeet
Drock Kontroll Ventilves of Typ 3DRR sinn de Pilot op 3-Way Drock mat Drockstroxfunktioun fir de sekundäre Circuit. Si gi benotzt fir e Systemdrock ze reduzéieren.

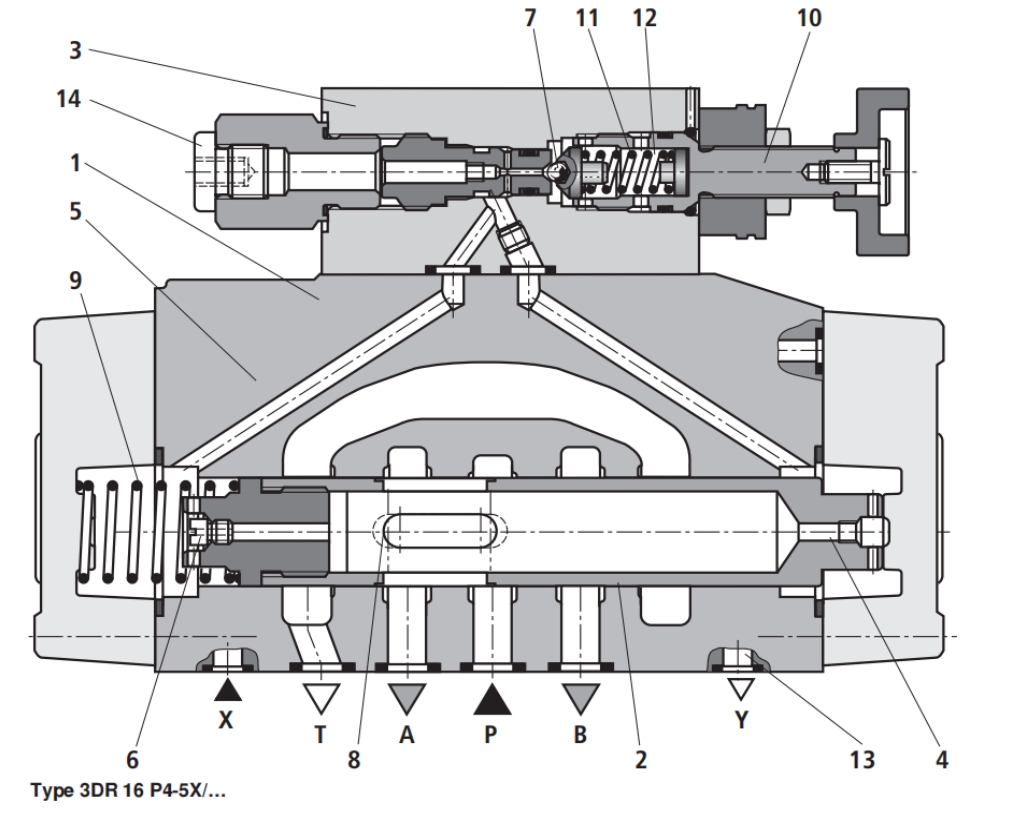

Den Drock, deen d'Ventile faarweg ass, besteet aus Haaptplate (1) mat Kontrollboun (2) a Pilot Kontroll Ventil (3) mat Drockbesëtzer (10).
An der Start Positioun ass de Ventil op. Hydraulesch Flëssegkeet kann aus dem Kanal fléien fléien fir eng ouni Restriktiounen ze kéinten.
Den Drock am Kanal gëtt iwwer de Borre (4) an d'Spullgebitt vis-à-vis vum Kompressiouns Fréijoer (9). Am selwechte fannend Zäit ginn dem Spank per Orificoce ugewisen (6) an d'Fréijoersvisioun kommt ginn (2) an iwwer Kanéng (5) am Pilote Ventronnewaarten
Ofhängeg vun der Astellung vun der Kompressiouns Fréijoer (11) Drock opbauen erop erop eropklamme vum Ball (7) an am Kanal (5) an der oppener Spannung (2) an der oppener Positioun. Hydraulesch Flëssegkeet fléisst vum Kanal p via Kontroll Spull (2) fir en Drock op ze kommen, deen am Kanal an de Kugel erageet an de Kugelstécker am Kugelstoff (11)
Kontroll Spull (2) beweegt sech op déi zouenen Positioun. D'Erhuelung ass erfuerderlech reduzéierten Drock erreecht wann den Drock am Kanal an den Drockwäert op Kompressiounsgrupp (11) ass
Gläichgewiicht.
Wann den Drock am Kanal eng Erhéijung vun externen Kräfte op den Aktuator handelt, Kontroll spillt Spull (2) gëtt weider géint Kompressiouns Fréijoer (9). Dëst mécht eng Verbindung tëscht dem Kanal T a Channel A iwwer Kontroll Land (8) op Kontroll Spull (2). D'Quantitéit vun hydraulesche Flëssegkeet entlooss fir d'Tank op den Trockner ze maachen datt den Drock net méi eropgeet.
De Pilo Oil ass ëmmer extern aus Fréijoer Chamber (12) iwwer Pilot Linn (13) um Port Y. Et muss ëmmer op Null Drock op Nues ginn.
Drockmaut Portort (14) decidéiert de reduzéierten Drock am Kanal e fir ze iwwerpréiwen.
