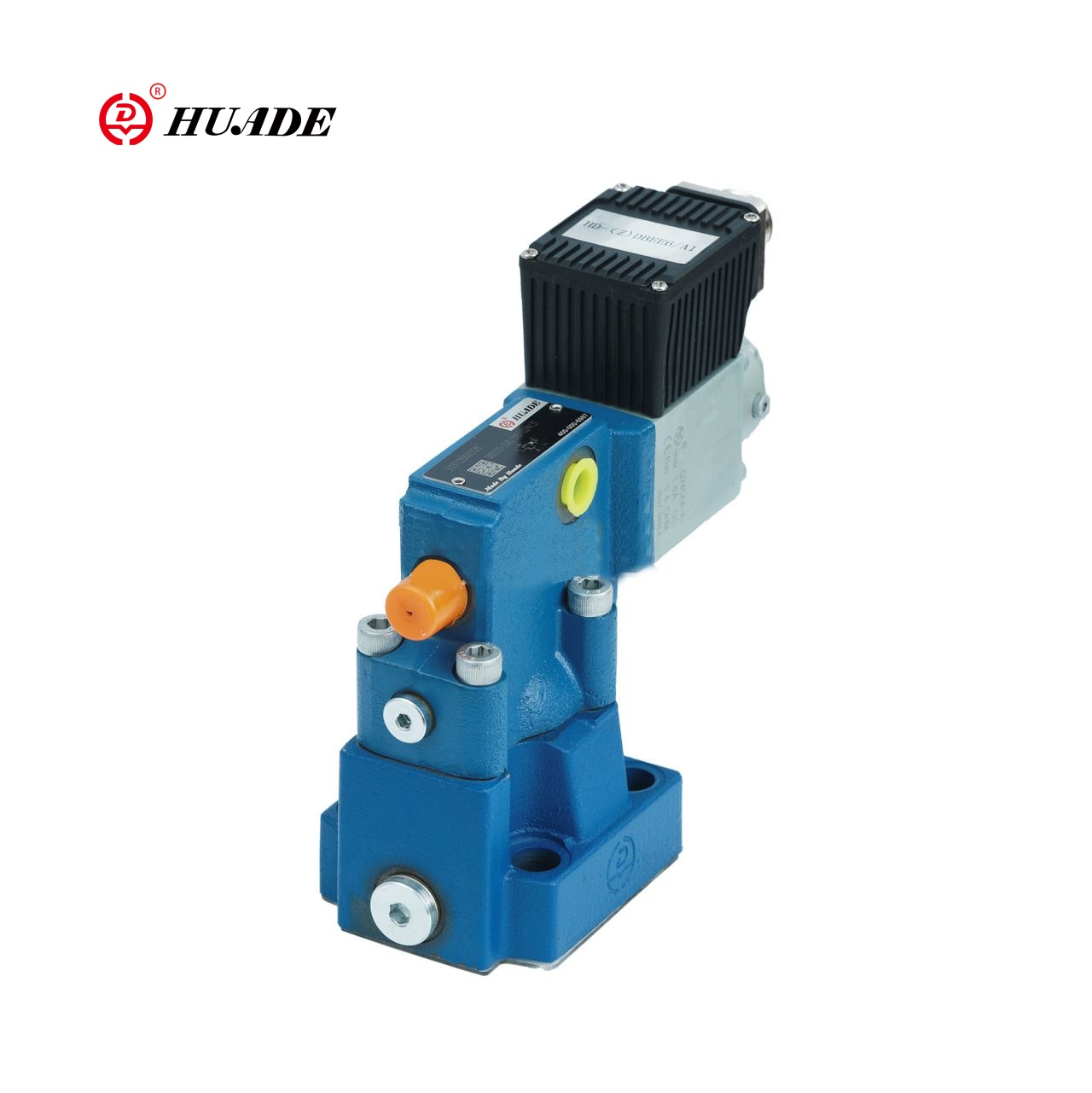

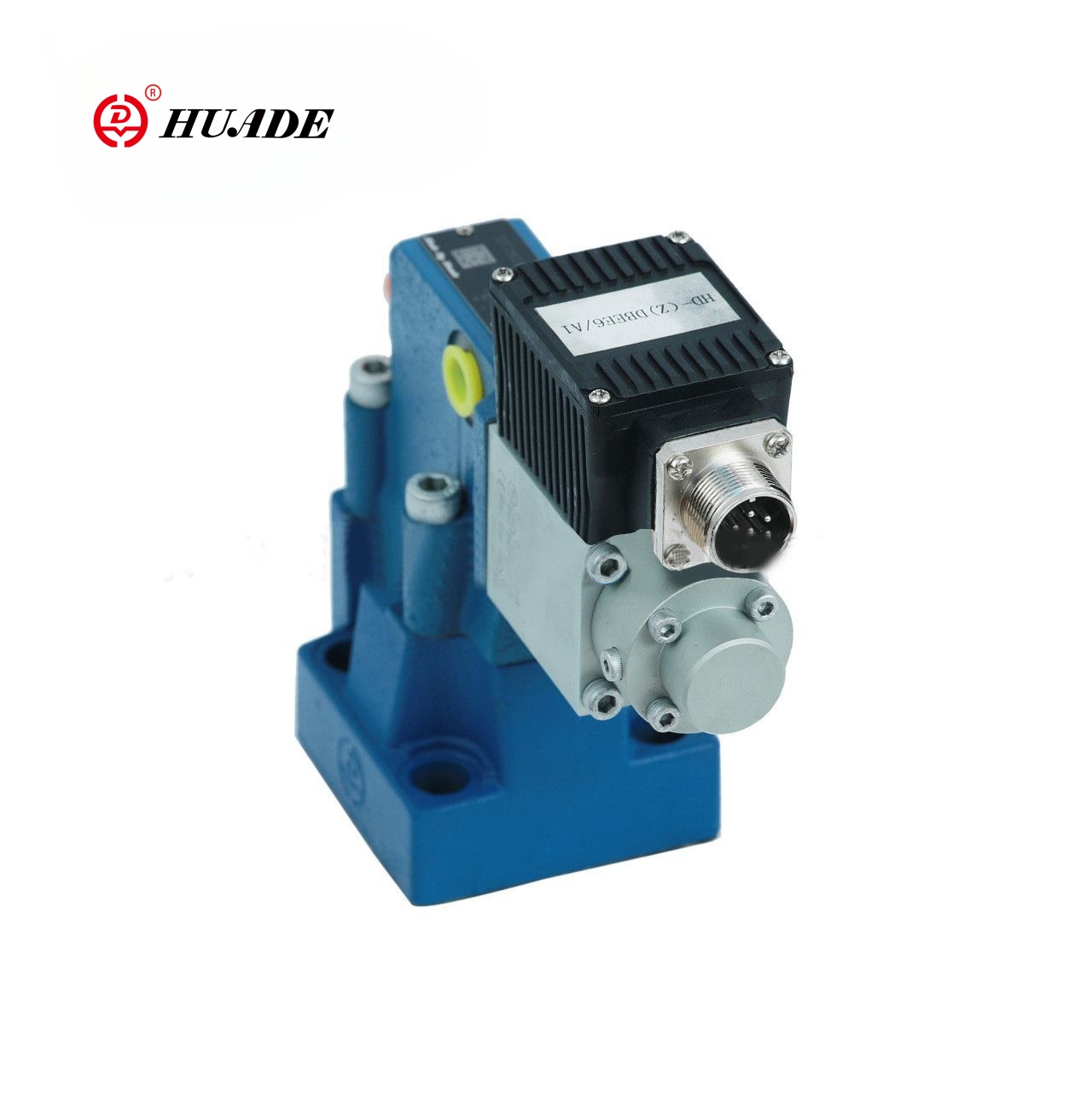

ZDBE-1X proportional Ensift ass e Piloto op déi en proportionalen Kontrolldéierunge vun engem proportionalen Ëmfeld ugedroen. Dësen proportional Ventil kann net dee selwechte Modell aus der Rexoth ersetzen. Houfrddydraulesch Ventds Adopthoste wéi de Rexroth, awer de Präis ass méi déif.
| Generol | ||
| Inst Depalaat vum Installatioun | fakultativ | |
| Späichere Semorsuellen Range (℃) | -20 bis +80 | |
| Ambient Temperaturbereich | DBE an ZDBE (℃) | -20 bis + 70 |
| DBEE an ZDBEE (℃) | -20 bis +50 | |
| Gewun Du | DBE an ZDBE (kg) | 2.4 |
| Dbee an zdbee (kg) | 2.5 | |
| Hydraulesch (gemooss op ʋ = 46 mm2 / s an t = 40 ° C 5 ℃ | ||
| Max. Betrib Drock | Ports p: p1-p2: A1-A2: B1-B2 MPA | 31.5 |
| Port t mpa | 5 | |
| Max. settbaren Drock | Drock Stage 5 MPA | 5 |
| Drock Stage 10 MPA | 10 | |
| Drockstadium 20 MPA | 20 | |
| Drock Stage 31,5 MPA | 31.5 | |
| Min. settbare Drock beim Signal Wäert 0 MPA | gesinn charakteristesch Kéiren | |
| Zréck Drockport a; Mat externen Pilot Uelegverbindung (y) | getrennt an op Null Drock op Tank | |
| Pilotueleg Ueleg l / min | 0.6o1.2 | |
| Max. fléisst l / min | 30 | |
| Drockflëssegkeet | Mineralueleg (hl, hlp) op din 51244 | |
| Drockflëssegkeet Temperatur | -20TO + 80 | |
| Viscosity Range MM2 / s | 15 bis 380 | |
| Elektell | 24v DC | |
| Min.control aktuell (ma) | 100 | |
| Max.controw aktuell ma | 1600 | |
| Solenoid Cile Resistenz | Kale Wäert op 20 ° C (ω) | 0.54 |
| Max.Warm Wäert (ω) | 7.8 | |
| Handwëtz | 100 | |
| Elektresch Verbindungen | DBE an ZDBE | Mat Komponent Plug zu Din en 175 301 ~ 803 |
| Plug-in Connector fir den 175 301-803 ze iessen | ||
| Dbee an zdbee | Mat Komponent Plug bise Dln 43 563-Am6-3 | |
| Plug-in Connector Toe Din Din 43 563 BF6-3 | ||
| Ventil Schutz zu din 40 050 | Ip 65 | |
| Kontroll Elektronik fir DBEE an ZDBEE | Integréiert an de Ventil | |
| Fir DBE an ZDBE | ||
| Amplifier am Eurocard Format Analog | HD-vt-vspa1-1-1x / | |
Eegeschaften:
▶ Ventil fir e Systemdrock ze limitéieren
▶ Aktuatioun iwwer proportional Soloids
▶ fir Ënnerleetmontage oder Sandwich Plate Design
▶ Ventil an Kontroll Elektronik vun enger eenzeger Quell
▶ Typen HD-ZDBE mat integréierter Kontroll Elektronik
①LOW Beispill Verbreedung vun der Kommando Wäerter Drock Charakteristik Kurve
②indendell Upassbar op an erof Rampen
Uwendung:
ZDBE-1X Proportalisalisale-Zalvers ass gëeegent fir hydraulesch Systemer déi presomfert Drockkäschten erfëllen, iwwerjäreger Maschinn, Interfalle Maschinn
Proportional Drockverléiserliichterleeschrichter, Aarte HD-DB ginn handelt mat engem proportionalen Zolloid. Dës Ventile gi benotzt fir e Systemdrock ze limitéieren. Zu dëser Leit ass et méiglech de System mat kléngem aptessescht Drock ze stëmmen, déi limitéiert ass, déi limitéiert ass, déi limitéiert ass zu deem elektresche Controswert Wäert.
Dës Ventile besteet am Prinzip aus engem proportionalen Zensioun (1), de Wunnsëtz (2), d'Ventilskartogen (3), d'Spott (4) an de Pilot (8). Déi proportional Solenoid konvertéiert d'elektresch aktueller proportional an eng mechanesch Kraaft. Eng Erhéijung vun der aktueller Ursaache vun enger entspriechender Erhéijung vun der Solenoidkraaft. Déi sonoid Armaturkammer ass gefëllt mat hydraulesche Flëssegkeet an ass Drockgewiicht. Den Astellung vum Systemdrock gëtt iwwer déi proportional Solenoiden ausgefouert (1) par rapport zum Kommando-Wäert. Drock entstinn aus dem System an der Port p Akten op der rietser Säit vum Spull (4). Zur selwechter Zäit behalen de Systemer iwwer d'Kontrolllinn (6) déi mat enger origer gelueden ass (5) op der Fréijoer vum Spull (4). VILL VIONELL RIFIC (7) De Systemdrock handelt op der Pilot Poppet (8) géint d'Kraaft vum proportional Solenoid (1). Wann de Systemdrock den Pre-Set de Pilot Pippet erreecht huet (8) Liften aus sengem Sëtz. Hee vum Modell kann ee Pilot oder elo extern aktiv iwwer Port a Lafislaier vum Sphanko aus der Spur erofsetzen, dat trëtt den Auswénk (4) Wann de Systemdrock weider geet, da geet et liicht erop, dann ass de méi héije Drock op der rietser Säit vum Sproch op der lénkser an der Kontroll Positioun p bis zu engem minimale Kontrollinstrooss.
Struktur vun proportional Drockreliefliewe zdbe-1x
Struktur vun proportional Drockreliefliewe zdbe-1x

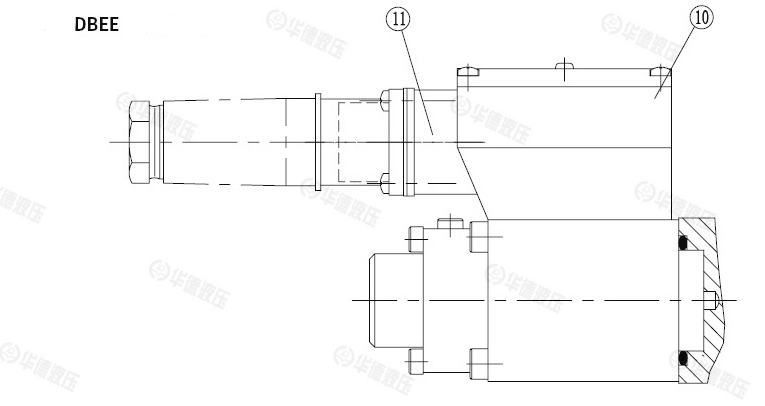

Am Sënn funktionell Design, proportional Ventile ZdBee-1x Korrespondéiert mat der ZDBe proportional Reliefléiser. Deen eenzegen Ënnerscheed ass wann de proportionalen Zongkëtt gesäit mat engem Logo-⑩ a wou de elektronesche Controller gebaut gëtt. Power Versuergung a Set Point Spannung gi via e Plug-in Connector (11) kritt.
De Set Point-Drock charakteristesch Kurve ass preset mam Hiersteller baséiert op de Prinzip Haferzuchung Toleranz. D'Rampzäiten fir Drock Erhéijung an Ofsenkung kann onofhängeg ugepasst mat respektiv Potentiotter.
Symbol vun proportional Drockrelief-Ventil ZdBee-1x
