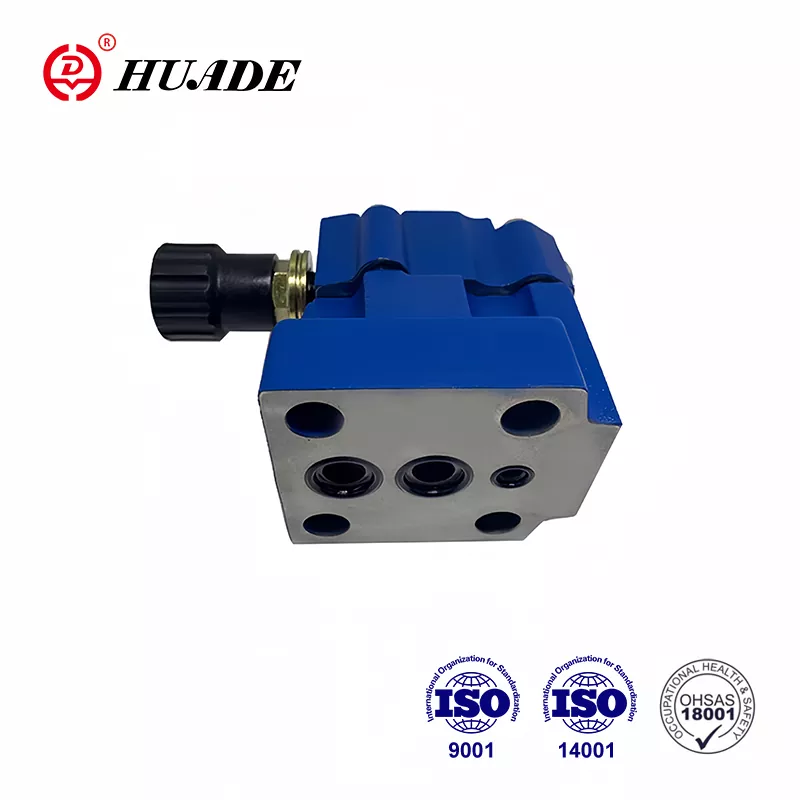

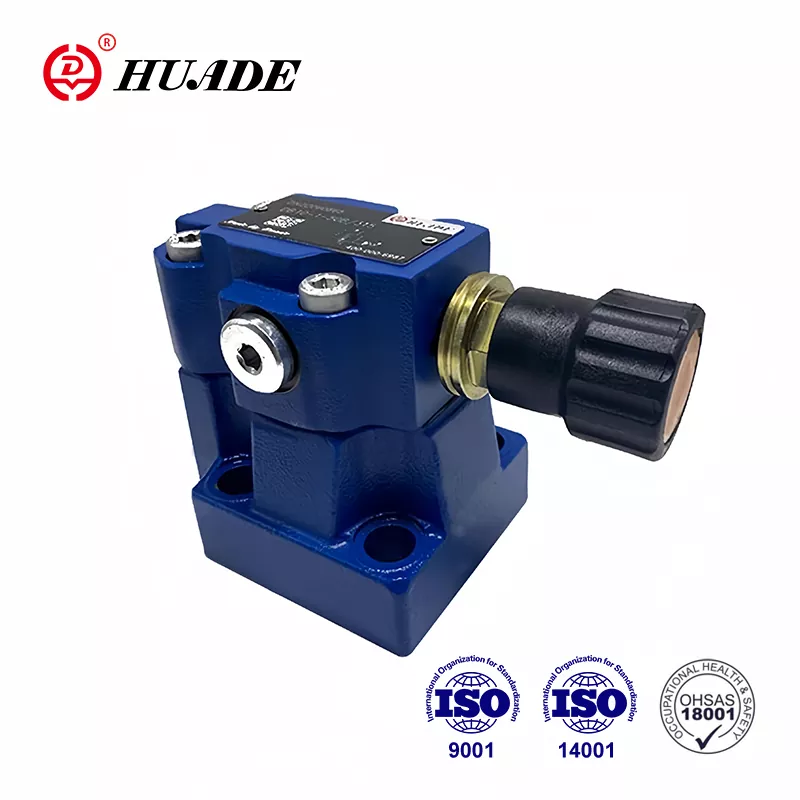

Am Verglach mat aner ähnlech Produkter sinn Huade® Drockreliefventile méi fortgeschratt an der Technologie a méi haltbar an dësem Beräich. Typ DB 20-Ventile kënnen den DB 20 vun Rexroth ersetzen. D'Fabréck ass engagéiert fir Clienten héichqualitativ a stabil hydraulesch Drockventile ze bidden. Et huet méi wéi 750 fortgeschratt Produktiounsausrüstung aus der ganzer Welt agefouert. D'Fabréck huet ISO9001, ISO14001 an OH SAS18001 passéiert. Huade® hydraulesch Ventile si relativ bëlleg am Verglach mat weltbekannte Marken. Wéinst senger héich Qualitéit an niddrege Präis huet Huade Hydraulic vill Clienten doheem an am Ausland ugezunn an huet d'breet Unerkennung vun de Konsumenten gewonnen.
|
Général |
|||||||
|
Installatioun |
fakultativ |
||||||
|
Gewiicht |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Ënnerplack |
DB (Kg) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (Kg) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (Kg) |
1.2 (Typ DBW add 1.2Kg |
||||||
|
DBC10 oder 30 (Kg) |
1.5 (DBWC10 oder 30 add 1.2Kg) |
||||||
|
Fuedem |
DB..G. (Kg) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. (Kg) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
Technesch Daten fir d'Richtungsventile |
kuckt WE6.../... |
||||||
|
Hydraulesch technesch Donnéeën |
|||||||
|
Maximum Betribsdrock op Häfen A.B. X (MPa) |
bis 35.0 |
||||||
|
Maximum Réckdrock |
DB (MPa) |
bis 31.5 |
|||||
|
DBW.6A.(Standardsolenoiden) (MPa) |
AC(DC)10.0 AC(DC)16.0 |
||||||
|
DBW.6B.(High-Power Solenoids) (MPa) |
AC(DC) 16.0 |
||||||
|
Settable Drock |
Minimum (MPa) |
Flux ofhängeg (kuckt charakteristesch Kurven) |
|||||
|
Maximum (MPa) |
Maximal 5.0, 10.0, 20.0, 31.5, 35.0 |
||||||
|
Maximum Flux |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Subplatemontage (L/min) |
250 |
- |
500 |
- |
650 |
||
|
Fuedemverbindungen (L/min) |
250 |
500 |
500 |
500 |
650 |
||
|
Drock Flëssegkeet |
Mineralöl (fir NBR-Dichtung) oder Phosphatester (fir FPM-Dichtung) |
||||||
|
Drock Flëssegkeet Temperatur Beräich (℃) |
-30 bis +80 |
||||||
|
Viskositéitsberäich (mm²/s) |
10 bis 800 |
||||||
|
Grad vun der Kontaminatioun |
NAS 1638 Class 9. |
||||||
Fonctiounen:
▶ Ënnerplackmontage
▶ Portingmuster nach DIN 24 340, Form E,ISO 6264 und CETOP - RP 121H
▶ Rouerverbindung
▶ Anschluss setzen
▶ Dräi Upassungselementer:
. Rotary Knäppchen
. Hex. Kappschraube mat Schutzkapp
. Sperrbare Rotary Knob mat Skala
▶ Solenoid operated unloading via built-in directional spool valve
Général
Typen DB Drockventile si Pilotbetrieb Drockreliefventile.
Si gi fir d'Begrenzung vum Kontrolldrock benotzt.
D'Drockreliefventile (DB) besteet haaptsächlech aus dem Haaptventil (1) mat Haaptspoolmontage (3) a Pilotbetrieb Ventil (2) mat Drockjustéierungselement.
Drockrelief Ventil Typ DB
Den Drock, deen am Hafen A präsent ass, wierkt op den Haaptspool (3). Zur selwechter Zäit gëtt den Drock iwwer d'Kontrolllinnen (6) an (7), déi mat Ëffnungen (4) an (5) ausgestatt sinn, op der Fréijoersbelaaschte Säit vun der Haaptspool (3) a beim Kugel (8) applizéiert. ) am Pilot Kontrollventil (2). Wann den Drock am Hafen A de Ventil am Fréijoer (9) iwwerschreift, mécht de Kugel (8) géint d'Feder (9) op.
D'Signal fir dëst kënnt intern iwwer d'Kontrolllinnen (10) an (6) vum Hafen A. D'Drockflëssegkeet op der Fréijoersbelaaschte Säit vun der Haaptspool (3) fléisst elo iwwer d'Kontrolllinn (7), d'Ofdreiwung (11) ) a Kugel (8) an d'Fréijoerkammer (12). Am Typ DB...50B/... fléisst et intern iwwer d'Kontrolllinn (13) an den Tank, oder am Typ DB..50/..Y.. extern iwwer d'Kontrollleitung (14). Wéinst den Oueren (4) an (5) entsteet en Drockfall um Haaptspool (3), d'Verbindung vum Hafen A op den Hafen B ass op. Elo fléisst d'Drockflëssegkeet vum Hafen A op den Hafen B wärend de festgeluechte Betribsdrock behalen.
Den Drockreliefventil kann iwwer Port "X" (15) entlaascht oder op en aneren Drock (zweet Drockstadium) ëmgewiesselt ginn.
Struktur vun DB ... 50B
Symbol vun DB...50B
1.D'Flëssegkeet muss gefiltert ginn. Minimum Filterfeinheet ass 20㎛.
2.Den Tank muss versiegelt ginn an e Loftfilter muss op der Loftentrée installéiert ginn.
3.Products ouni Ënnerplack beim Verlassen vun der Fabrik, wann se se brauchen, bestellen w.e.g. speziell.
4.Ventil Befestigungsschrauwen mussen héich Intensitéitniveau sinn (Klass 10.9). Wielt w.e.g. a benotzt se no dem Parameter, deen am Probebuch opgezielt ass.
5. Roughness vun Uewerfläch verbonne mat de Krunn ass néideg Uewerfläch roughness ass 0,8.
6. Surface Finish vun mating Stéck ass néideg ze 0,01 / 100mm.
