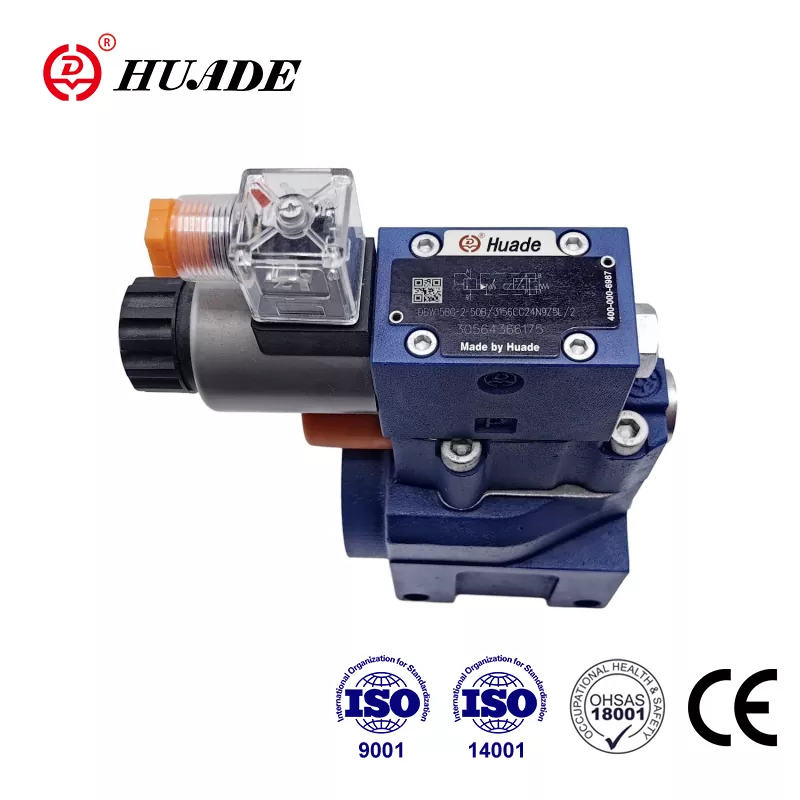

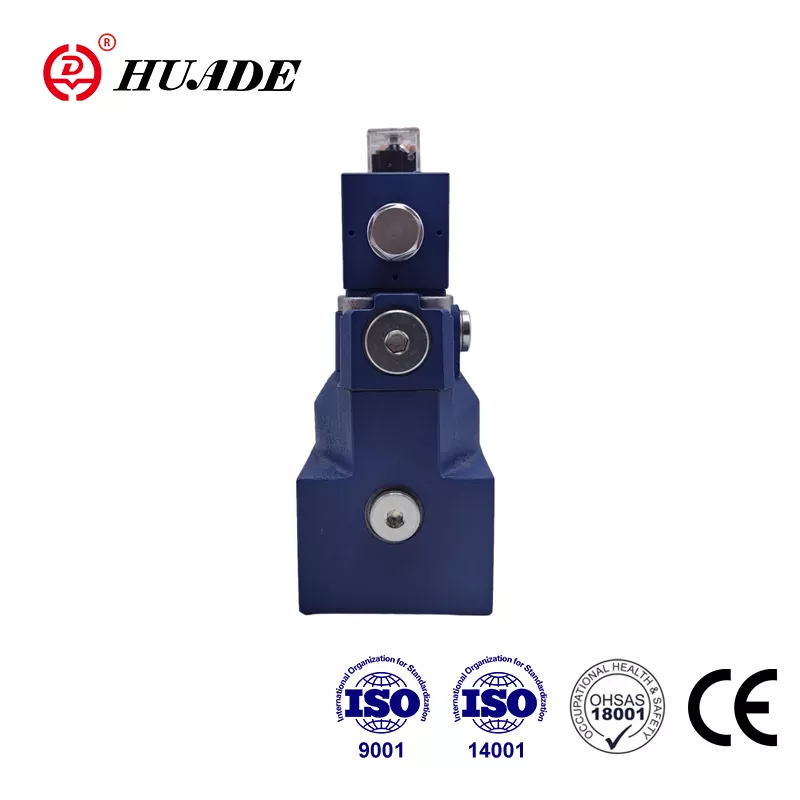

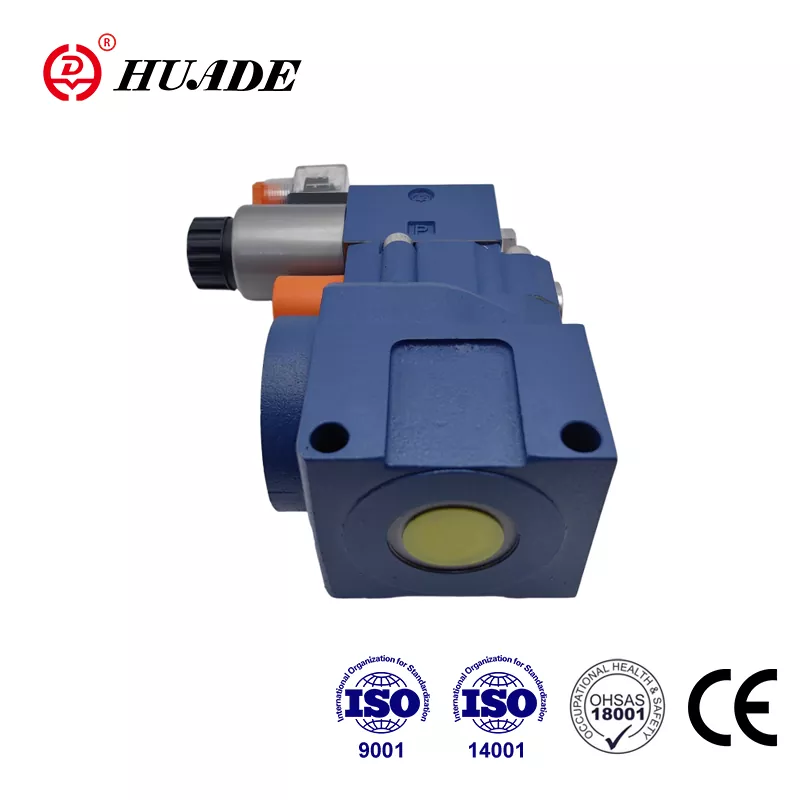

Huade Hydraulic liwwert dacks hydraulesch Ventile mat ähnlecher Qualitéit fir éischt Linn Marken awer zu méi bezuelbare Präisser. Drockrelief Ventil DBW 20 kann Rexroth a punkto Leeschtung an Parameter Match. De Grond ass datt Huade Hydraulic d'Schneidtechnologie vu Rexroth agefouert huet wéinst zwee laangfristeg Zesummenaarbecht mat Rexroth. Als Hiersteller mat erheblech Kraaft am Beräich vun der hydraulescher Iwwerdroung a Kontroll, Huade Hydraulic bezilt méi Opmierksamkeet op d'Praktikitéit vun hiren Drockventile a gëtt vum Maart favoriséiert. All Filialen vun der Entreprise hunn ISO9001, ISO14001 an OH SAS18001 passéiert. Huade® ass eng berühmt national Mark China wéinst zouverlässeg Qualitéit a stabil Leeschtung vu senge Produkter.
|
Général |
|||||||
|
Installatioun |
fakultativ |
||||||
|
Gewiicht |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Ënnerplack |
DB (Kg) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (Kg) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (Kg) |
1.2 (Typ DBW add 1.2Kg |
||||||
|
DBC10 oder 30 (Kg) |
1.5 (DBWC10 oder 30 add 1.2Kg) |
||||||
|
Fuedem |
DB..G. (Kg) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. (Kg) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
Technesch Daten fir d'Richtungsventile |
kuckt WE6.../... |
||||||
|
Hydraulesch technesch Donnéeën |
|||||||
|
Maximum Betribsdrock op Häfen A.B. X (MPa) |
bis 35.0 |
||||||
|
Maximum Réckdrock |
DB (MPa) |
bis 31.5 |
|||||
|
DBW.6A.(Standardsolenoiden) (MPa) |
AC(DC)10.0 AC(DC)16.0 |
||||||
|
DBW.6B.(High-Power Solenoids) (MPa) |
AC(DC) 16.0 |
||||||
|
Settable Drock |
Minimum (MPa) |
Flux ofhängeg (kuckt charakteristesch Kurven) |
|||||
|
Maximum (MPa) |
Maximal 5.0, 10.0, 20.0, 31.5, 35.0 |
||||||
|
Maximum Flux |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Subplatemontage (L/min) |
250 |
- |
500 |
- |
650 |
||
|
Fuedemverbindungen (L/min) |
250 |
500 |
500 |
500 |
650 |
||
|
Drock Flëssegkeet |
Mineralöl (fir NBR-Dichtung) oder Phosphatester (fir FPM-Dichtung) |
||||||
|
Drock Flëssegkeet Temperatur Beräich (℃) |
-30 bis +80 |
||||||
|
Viskositéitsberäich (mm²/s) |
10 bis 800 |
||||||
|
Grad vun der Kontaminatioun |
NAS 1638 Class 9. |
||||||
Fonctiounen:
▶ Ënnerplackmontage
▶ Portingmuster nach DIN 24 340, Form E,ISO 6264 und CETOP - RP 121H
▶ Rouerverbindung
▶ Anschluss setzen
▶ Dräi Upassungselementer:
. Rotary Knäppchen
. Hex. Kappschraube mat Schutzkapp
. Sperrbare Rotary Knob mat Skala
▶ Solenoidbetrieb Ausluede iwwer agebaute Richtungsspoolventil
Applikatioun:
D'Haaptfunktioun vun den Drockreliefventile DBW 20 ass d'Begrenzung an d'Solenoid-Entlaaschtung vum Kontrolldrock ze aktivéieren.
Général
Pilot operéiert Drockreliefventile DBW besteet haaptsächlech aus dem Haaptventil (1) mat Haaptspolversammlung (3) a Pilotbetrieb Ventil (2) mat Drockjustéierungselement.
Drockrelief Ventil Typ DB
Den Drock, deen am Hafen A präsent ass, wierkt op den Haaptspool (3). Zur selwechter Zäit gëtt den Drock iwwer d'Kontrolllinnen (6) an (7), déi mat Ëffnungen (4) an (5) ausgestatt sinn, op der Fréijoersbelaaschte Säit vun der Haaptspool (3) a beim Kugel (8) applizéiert. ) am Pilot Kontrollventil (2). Wann den Drock am Hafen A de Ventil am Fréijoer (9) iwwerschreift, mécht de Kugel (8) géint d'Feder (9) op.
D'Signal fir dëst kënnt intern iwwer d'Kontrolllinnen (10) an (6) vum Hafen A. D'Drockflëssegkeet op der Fréijoersbelaaschte Säit vun der Haaptspool (3) fléisst elo iwwer d'Kontrolllinn (7), d'Ofdreiwung (11) ) a Kugel (8) an d'Fréijoerkammer (12). Wéinst den Oueren (4) an (5) entsteet en Drockfall um Haaptspool (3), d'Verbindung vum Hafen A op den Hafen B ass op. Elo fléisst d'Drockflëssegkeet vum Hafen A op den Hafen B wärend de festgeluechte Betribsdrock behalen.
Den Drockreliefventil kann iwwer Port "X" (15) entlaascht oder op en aneren Drock (zweet Drockstadium) ëmgewiesselt ginn.
Drockrelief Ventil Typ DBW
D'Funktioun vun dësem Ventil ass am Fong d'selwecht wéi de Ventil Typ DB
D'Entluede bei der Haaptspool (3) gëtt awer erreecht andeems de agebaute Richtungsventil (16) aktivéiert gëtt.
Struktur vun DBW...50B
Symbol vun DBW...50B
1.D'Flëssegkeet muss gefiltert ginn. Minimum Filterfeinheet ass 20㎛.
2.Den Tank muss versiegelt ginn an e Loftfilter muss op der Loftentrée installéiert ginn.
3.Products ouni Ënnerplack beim Verlassen vun der Fabrik, wann se se brauchen, bestellen w.e.g. speziell.
4.Ventil Befestigungsschrauwen mussen héich Intensitéitniveau sinn (Klass 10.9). Wielt w.e.g. a benotzt se no dem Parameter, deen am Probebuch opgezielt ass.
5. Roughness vun Uewerfläch verbonne mat de Krunn ass néideg Uewerfläch roughness ass 0,8.
6. Surface Finish vun mating Stéck ass néideg ze 0,01 / 100mm.
