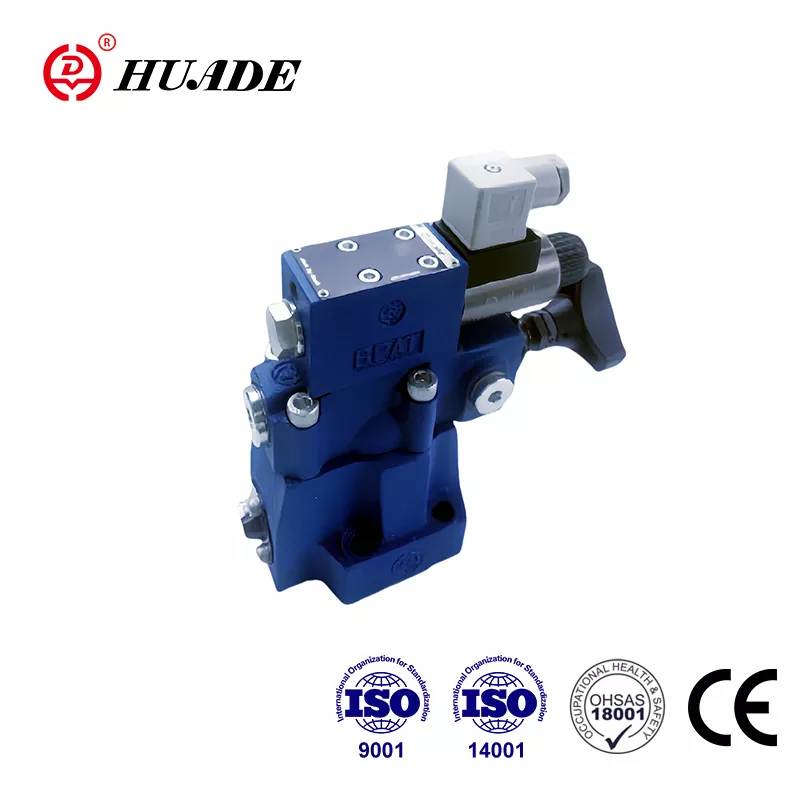

Drockschaltventil DAW

Gegrënnt am 1979, Huade Hydraulic huet zweemol mam Bosch Rexroth kooperéiert. Déi zwee laangfristeg Zesummenaarbecht erméiglechen Huade® Drockventile fir deeselwechten Niveau wéi Rexroth Produkter z'erreechen. Typ DAW Drockschaltventile kënnen déiselwecht Serie vu Rexroth mat engem méi nidderegen Präis ersetzen. Als féierend Mark an der hydraulescher Industrie vun China hunn all Filialen vun der Entreprise ISO9001, ISO14001 an OH SAS18001 passéiert. Huade® Drockschaltventil DAW huet den CE Zertifika passéiert. Huade® Drockventile huet breet Maart Unerkennung a Benotzervertrauen gewonnen.

Produktparameter vum Drockausschaltventil DAW

Produkt Feature An Uwendung vum Drockschaltventil DAW

Fonctiounen:

▶ Fir Ënnerplackmontage:

▶ 4 Upassungselementer:

● Rotary Knob

● Hülse mat internen Hexagon a Schutzkappe

● Sperrbar Rotary Knob mat Skala

● Rotary Knob mat Skala

▶ 3 Drock Bewäertungen

▶ Solenoid ugedriwwen Entluedung iwwer en agebaute Richtungsventil

Applikatioun:

Drockkontrollventile Typ DAW si pilotbetriebt Drockschaltventile. Si gi benotzt fir e Pompelfluss op onpressuriséierte By-Pass ze wiesselen soubal den Akkubelaaddrock erreecht gëtt. Weider Uwendunge fir de Ventil sinn a Systemer déi Héich- an Nidderdruckpompelen hunn. An dësem Fall gëtt d'Déifdruckpompel op onpressuriséierte Bypass ëmgewandelt soubal de festgeluegten Héichdrock erreecht gëtt.

Sektioun A Symboler vun Drock Shut-off Valve DAW

Drockschaltventile besteet am Fong aus dem Haaptventil mat der Haaptspoolversammlung, Pilotventil mat Drockjustéierungselement a Kontrollventil. An der Gréisst 10-Ventil ass de Kontrollventil an den Haaptventil gebaut. An de Ventilgréissten 25 an 32 ass de Kontrollventil an eng separat Plack gebaut, déi ënner dem Haaptventil installéiert ass.

Drockschaltventil Typ DAW

Pompelstroum vu P op A oder P op T ëmgeleet.

D'Pompel liwwert de Stroum iwwer d'Kontrollventil (1) an den hydraulesche System (P bis A). Den Drock am Hafen A wierkt iwwer Pilotlinn (3) op der Pilotkontrollspool (4). Zur selwechter Zäit passéiert den Drock am Hafen P iwwer Oueren (5) an (7) op d'Fréijoër gelueden Säit vun der Haaptspool (6) an d'Popp (8) am Pilotventil (2). Soubal de festgeluegten Ofschnëttsdrock am hydraulesche System erreecht ass, hëlt d'Popp (8) géint d'Fréijoer (9). Drockflëssegkeet fléisst elo iwwer Oueren (5) an (7) an d'Fréijoerkammer (11). Vun

hei gëtt d'Flëssegkeet zréck an den Tank entweder intern iwwer Kontrollleitung am Ventil Typ DA...30B/... oder extern iwwer Kontrollleitung am Ventil Typ DA.30B/..Y... Wéinst Orifices (5) an (7), en Drockfall ass elo bei der Haaptspool (6) präsent. Den Haaptspool (6) hëlt elo säi Sëtz of a mécht d'Verbindung vu P op T op. De Réckschlagventil (1) doseiert elo d'Verbindung vun A op P. D'Poppet (8) gëtt elo vum Systemdrock iwwer Pilot opgemaach. Spull (4).

Pompelfluss vun P op T oder P op A ëmgeleet.

D'Gebitt vum Pilotspool (4) ass 17% méi grouss wéi d'effektiv Fläch vum Popp (8). Déi effektiv Kraaft op der Pilotspool (4) ass also 17% méi grouss wéi déi effektiv Kraaft op der Popp (8). Wann den Aktuatordrock par rapport zu den Ofschnëttsdrock fällt duerch e Ventil deen dem Schaltdrockdifferenz entsprécht, dréckt de Fréijoer (9) d'Popp (8) op säi Sëtz. Drock gëtt dann op der Fréijoersbelaaschte Säit vun der Haaptspool (6) opgebaut. A Verbindung mam Fréijoer (10) mécht dëst d'Haaptspool (6) zou an isoléiert d'Verbindung vu P op T. De Pompelstroum leeft nach eng Kéier iwwer de Réckschlagventil (1) an den hydraulesche System (P bis A).

E Solenoid-aktuéierte Richtungsventil (12) kann awer de festgeluegten Ofschnëttsdrock deen ënner dem Pilotventil (2) ass entweder vu P op T oder P op A bilden.

Struktur vun DAW20,30 ...30B

Symboler vun DAW ... 30B
