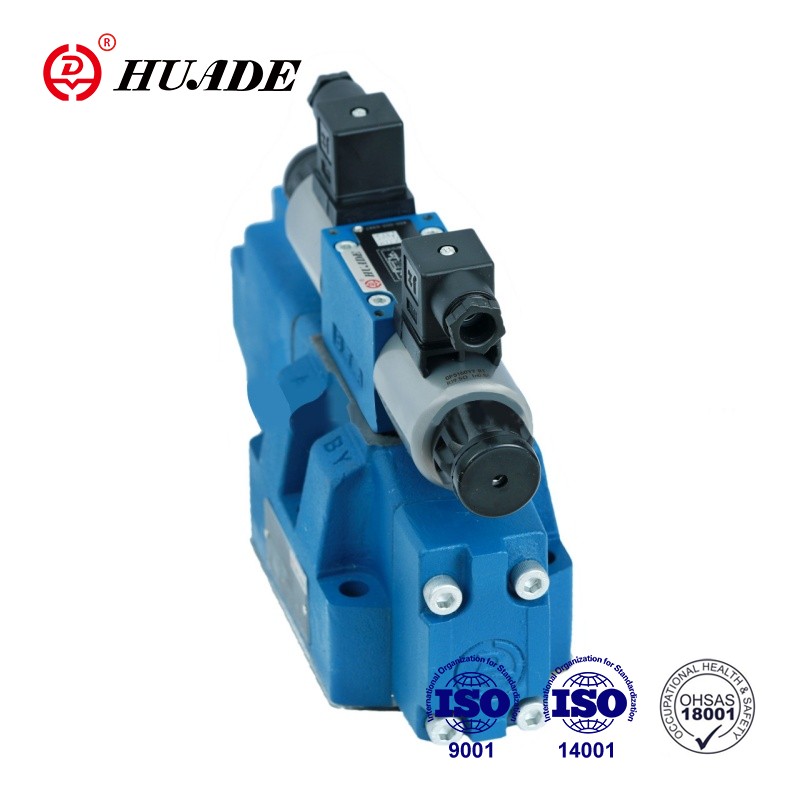

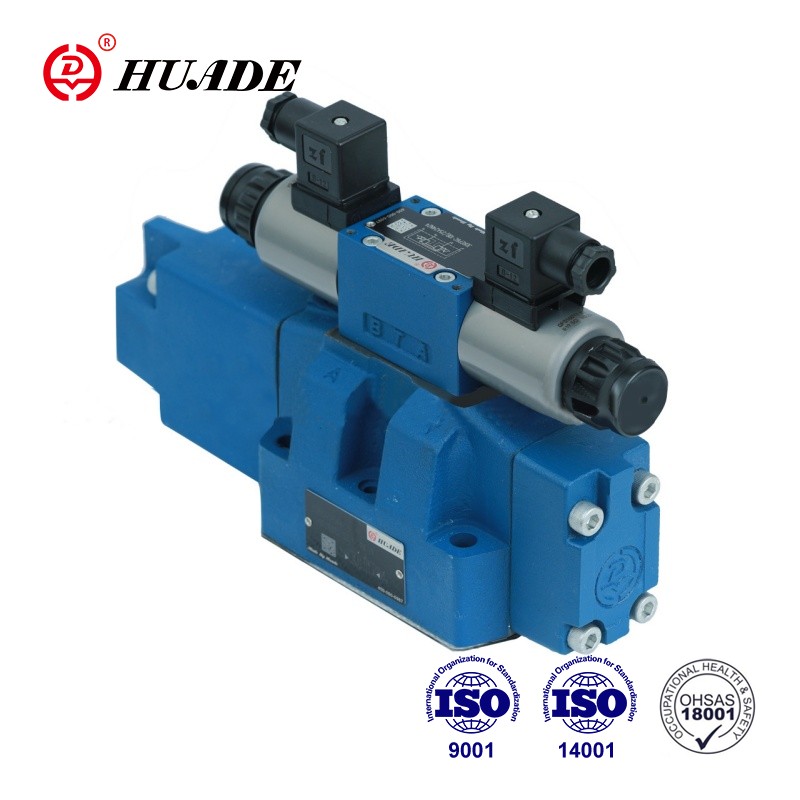

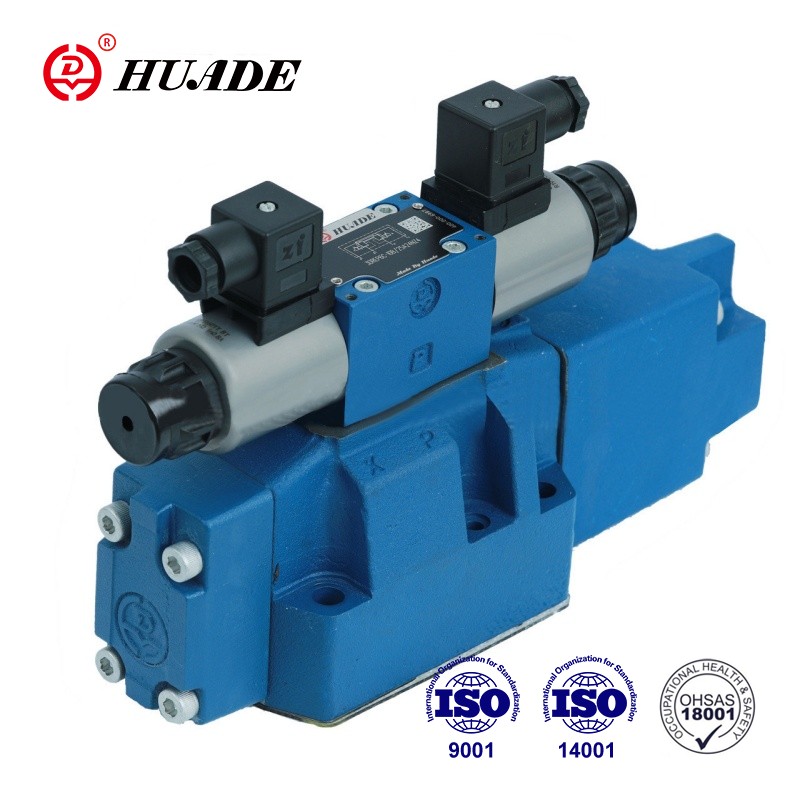

D'Typ HD-4WRZ Ventile sinn 4-Wee Ventile, déi iwwer proportional Solenoiden ageschalt ginn. Si gi benotzt fir d'Richtung an den Taux vum Flow ze kontrolléieren. Huade Hydraulic huet héich Technologie vu Rexroth agefouert. No Joere vun onofhängeger Fuerschung an Entwécklung hunn d'Proportionalventile, déi vum Huade produzéiert goufen, exzellent Leeschtung, déi vergläichbar mat deene vun Top-Tier Marken sinn.
| Hydraulesch | |||||
| Nominell Gréisst | 10 | 16 | 25 | 32 | |
| Betribsdrock | Pilot Ueleg Fourniture externen | 3~10 | |||
| -Pilotventil (MPa) | Pilot Ueleg Fourniture intern | 10-31.5 | 10-35 | ||
| - Haaptventil (MPa) | 31.5 | 35 | |||
| Retour Linn Drock (MPa) | Port T (Pilot Ueleg drain extern) | 31.5 | 25 | 25 | 15 |
| Port T (Pilot Ueleg drain intermal) | 3 | ||||
| Port Y | 3 | ||||
| Pilot Uelegvolumen (cm3) fir Spullbewegung 0 ~ 100% | 1.7 | 4.6 | 10 | 26.5 | |
| Pilot Ueleg Flux um Port X an Y (L / min) fir Schrëtt Form vun Input Signal 0 ~ 100% | 3.5 | 5.5 | 7 | 15.9 | |
| Flow duerch Haaptventil (L/min) | 170 | 460 | 870 | 1600 | |
| Hysteresis % | ≤6 | ||||
| Drock Flëssegkeet | Mineralöl1 nach DIN 51 524 | ||||
| Drock Flëssegkeet Temperatur Beräich (℃) | -20-80 | ||||
| Viskositéitsberäich (mm2/s) | 20-380 | ||||
| Installatioun | fakultativ, am léifsten horizontal | ||||
| Gewiicht fir Versioun WRZ... (fir WRZE"zousätzlech 0,2 kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Elektresch | |||
| Ventil Typ | SEP | ET KAACHT | |
| Volt Typ | DC | ||
| Max. aktuell (A) | 1.5 | 2.5 | |
| Solenoid coil Resistenz (Ω) | Kale Wäert bei 20 ℃ | 4.8 | 2 |
| Max.waarm Wäert | 7.2 | 3 | |
| Schutz | IP65 Eng | ||
| Coil Temperatur (℃) | bis 150 | ||
| Flicht % | 100 | ||
| Kontroll elektronesch | HD-VT-VSPA2-50-1X/. | integrated control electronics | |
Fonctiounen:
▶Pilotbetrieb proportional Richtungsventil
▶Fir Ënnerplackmontage
▶ D'Kontroll vun der Richtung an der Flowrate
▶ Fréijoerszentréiert Kontrollspool
▶ Ventil a proportional Kontrollelektronik aus enger eenzeger Quell
Applikatioun:
D'Funktioun vun HD-4WRZ Ventile ass d'Richtung an de Flowrate ze kontrolléieren.
De Ventil besteet am Fong aus: Pilotventil ①, Haaptspool ④, Haaptventil ⑥, an Zentréierungsfeder ③. Mat der Solenoid B am de-enegised Conditioun d'Kontrollspool ② no riets beweegen. D'Pilotölversuergung fir de Pilotventil ass intern iwwer Port P oder extern iwwer Port X. Pilotöl fléisst iwwer de Pilotventil ① an d'Drockkammer a beweegt d'Haaptspool ④ am Verhältnis zum elektreschen Input Signal. D'Verbindung vu P op A a vu B op T ass iwwer Orifice-Typ Querschnitt mat progressive Flowcharakteristiken.
Mat der Solenoid A am de-enegised Conditioun d'Haaptspool réckelen no lénks.D'Verbindung vu P op B a vun A op T. Energeschaaft vum Solenoid, d'Kontrollspool a Pilotspool ④ ginn zréck an hiren Zentrum geréckelt. Positiounen.
Symbol vun proportional Direktional Krunn 4WRZ-7X
Pilot Ueleg Fourniture
