Wann Dir mat hydraulesche Systemer an industriellen Astellungen schafft, ass de Richtungskontrollventil am Wesentlechen de Verkéierskontroller fir Är Flëssegkeet. De Bosch Rexroth 4WE 10 J Direktional Kontrollventil ass ee vun deenen Aarbechtspäerd, déi d'Produktiounslinnen a Fabriken ronderëm d'Welt roueg hält. Dëse spezielle Ventil ass zënter Joerzéngte ronderëm, an et ass e gudde Grond firwat Ingenieuren et weider fir hir Projeten spezifizéieren.
Wat mécht den 4WE 10 J Direktional Kontrollventil anescht

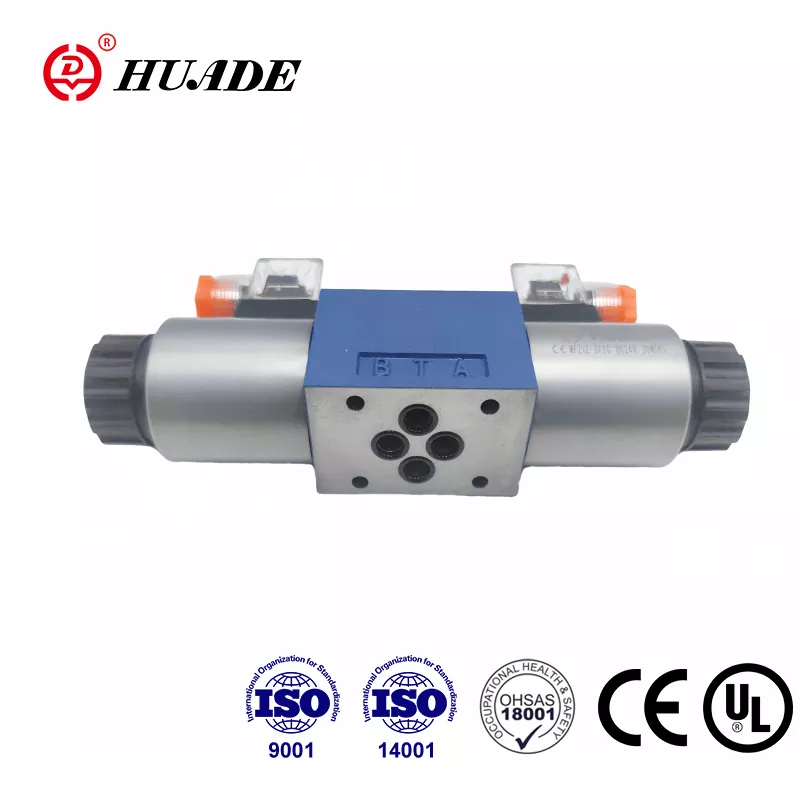

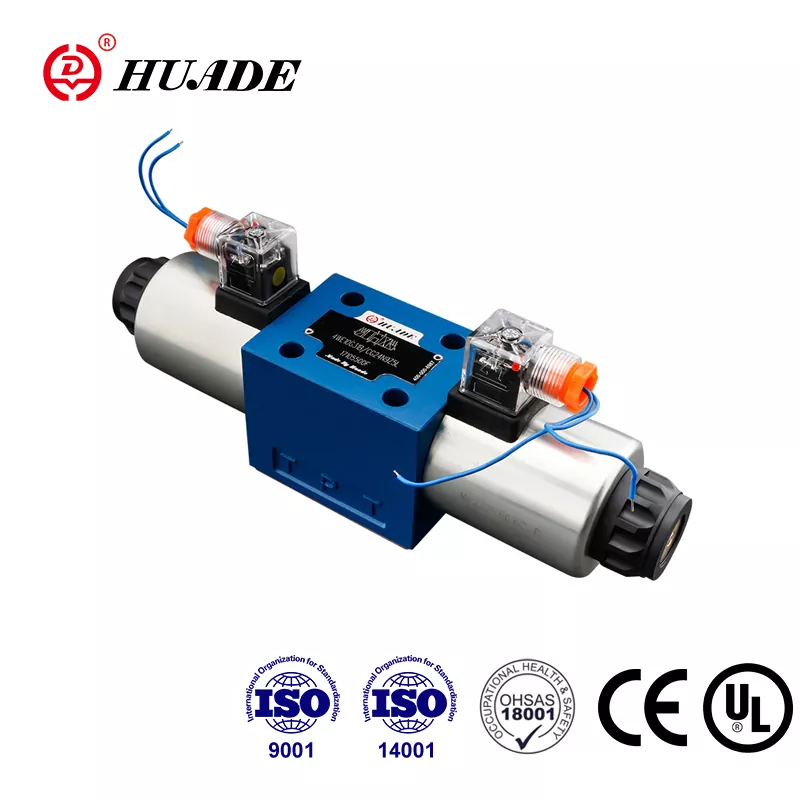

De Rexroth 4WE 10 J ass wat mir e solenoid bedriwwene Richtungsspoolventil nennen. Denkt un et als en elektresch kontrolléierte Schalter deen den hydraulesche Ueleg leet wou et muss goen. De "4WE" Deel seet eis datt et véier Haaptporten huet, an et gëtt elektresch bedriwwen. Den "10" weist datt et eng Gréisst NG10 ass, déi dem CETOP 5 Montagestandard entsprécht. Deen "J" um Enn ass eigentlech zimlech wichteg well et definéiert wéi de Ventil sech behält wann en an der Mëtt Positioun sëtzt.
Wat dëse Ventil ënnerscheet ass seng Fäegkeet fir e seriöen Drock a Flow ze handhaben. Mir schwätzen iwwer maximal Aarbechtsdrock bis zu 350 Bar, wat iwwersetzt op ongeféier 5.000 Pond pro Quadratzoll. D'DC Volt Versioune kënnen duerch 160 Liter pro Minutt drécken, während d'AC Versiounen 120 Liter pro Minutt handhaben. Dës Zuelen sinn wichteg wann Dir probéiert schwéier Lasten ze beweegen oder grouss Zylinder ze bedreiwen.
Wéi d'J-Muster Center Positioun Wierker
D'J Spullkonfiguratioun ass wahrscheinlech déi ënnerscheedendst Feature vun dësem Richtungskontrollventil. Wann de Ventil an der Mëtt Positioun setzt mat béide Solenoiden ausgeschalt, sinn all d'Haaptporte blockéiert. D'Pompelport (P), béid Aarbechtshäfen (A a B), an den Tankretourhafen (T) si komplett vuneneen isoléiert.
Dëst blockéiert Zentrum Design déngt engem spezifeschen Zweck. Wann Dir en hydraulesche Zylinder hutt, deen eng schwéier Laascht hält, wëllt Dir net datt dës Laascht erofgeet wann Dir se net aktiv kontrolléiert. De 4WE 10 J hält alles op der Plaz gespaart. D'Pompel schéckt keen Ueleg iwwerall, an den Zylinder kann net zréck an den Tank bléien. Dëst mécht et besonnesch nëtzlech an Uwendungen wéi Sprëtzmaschinnen, wou Dir präzis Positiounshaltung während verschiddene Stadien vum Schimmelzyklus braucht.
Wann Dir ee vun de Solenoiden energeet, verännert de Spull fir d'Pompel mat engem Aarbechtsport ze verbannen, während deen aneren Aarbechtsport op den Tank opmaacht. Energie deen aneren Solenoid, an d'Verbindungen ëmgedréint. Et ass einfach Hydraulik, awer de blockéierten Zentrum gëtt Iech déi statesch Haltfäegkeet déi e puer aner Spullmuster net ubidden.
Déi technesch Detailer déi wichteg sinn
De 4WE 10 J follegt den ISO 4401-05-04-0-05 Standard fir seng Montage-Interface. Dës Standardiséierung bedeit datt Dir et mat anere NG10 Ventile vu verschiddene Hiersteller austausche kënnt wann néideg, awer et gëtt ëmmer Detailer fir z'iwwerpréiwen. D'Montage benotzt véier M6 x 50 Bolzen, déi op 15 Newton-Meter gedréint sinn. Dir braucht eng separat Montéierung Plack, déi Rexroth als eppes wéi e G 66/01 bezeechent.
D'Solenoiden sinn wat Rexroth "naass Pin" Design nennt. D'elektresch Spule sëtzt an engem Gehäuse dat dem hydraulesche Ueleg ausgesat ass, wat hëlleft beim Ofkillen a reduzéiert de Geräischer am Verglach mat dréchene Solenoiden. Dës Spule kënnen ofgeschaaft a 90 Grad gedréint ginn ouni de ganze Ventil ofzebauen, wat praktesch ass wann Dir enk um Raum sidd oder d'elektresch Verbindungen nei orientéiere musst. Gemeinsam Spannungsoptiounen enthalen 24 VDC an 120 VAC, obwuel aner Spannungen verfügbar sinn.
D'Äntwertzäite si respektabel fir dës Aart vu Richtungskontrollventil. Wann Dir Kraaft applizéiert, verännert de Spull an ongeféier 45 bis 70 Millisekonnen. Wann Dir d'Kraaft schneit, bréngt de Fréijoer et an 35 bis 45 Millisekonnen zréck. Dëst sinn net Servo Ventil Geschwindegkeet, awer si sinn adäquat fir déi meescht industriell Maschinnen Uwendungen.
Wou fannt Dir dëse Ventil funktionnéiert
De 4WE 10 J weist op vill verschidden Industrieausrüstung. Heavy Maschinnen benotzt et fir d'Kontroll vun Aarbechtsdëscher a Spindelen. Hydraulesch Pressen vertrauen op et fir präzis Zylinderkontrolle. Sprëtzmaschinne si méiglecherweis eng vun den heefegsten Uwendungen, besonnesch an de Schimmelspannkreesser wou Dir Tonne Spannkraaft muss halen ouni Drift.
An enger typescher Sprëtzforméierungsopstellung handhabt de Richtungskontrollventil d'Ouverture an d'Schließung vun der Schimmel. Wärend der Injektioun sperrt d'J-Musterzentrumpositioun den hydraulesche Ueleg am Spannzylinder, hält konstante Drock och wann d'Pompel aner Aarbecht mécht. Dëst verhënnert Blitz (ongerwënscht Plastik aus der Schimmel leeft) a garantéiert konsequent Deelqualitéit. Wann et Zäit ass d'Schimmel opzemaachen, brennt ee Solenoid an de Ventil réckelt, riicht Ueleg fir de Spannmechanismus zréckzezéien.
De Ventil erschéngt och a mobilen Ausrüstung, Baumaschinnen a Materialbehandlungssystemer. Iwwerall wou Dir Direktiounskontrolle braucht mat gudder Haltfäegkeet a vernünfteg Flowraten, ass de 4WE 10 J derwäert ze berécksiichtegen.
Den Bestellungscode verstoen
Rexroth benotzt e systematesch Kodéierungssystem fir hir Richtungskontrollventile, a Verständnis hëlleft Iech genee ze kréien wat Dir braucht. Eng typesch komplett Modellnummer kéint ausgesinn wéi 4WE 10 J3X / CG24N9K4, mat der Rexroth Deelnummer R900589988.
Dat ofbriechen: De "4" bestätegt véier Haaptporten. "WE" heescht datt et en elektresch bedriwwene Richtungsspoolventil ass. "10" ass d'NG10 Gréisst Bewäertung. "J" identifizéiert d'Spullmuster mat blockéierten Zentrum. "3X" oder "5X" weist d'Serie un, mat 5X déi aktuell Produktiounsserie. D'Buschtawen an d'Zuelen nom Slash spezifizéieren Detailer wéi Solenoidspannung (G24 heescht 24 VDC), Dichtungsmaterial a verschidde Méiglechkeeten.
Wann Dir e "V" am Suffix gesitt, weist dat op FKM-Dichtungen amplaz vun de Standard NBR-Dichtungen. Dir wëllt FKM wann Dir Phosphatester Flëssegkeete benotzt oder bei méi héijen Temperaturen operéiert. D'Standard NBR Dichtungen funktionnéieren gutt mat mineraleschen hydraulesche Ueleger an normalen industriellen Temperaturberäicher.
Flëssegkeet Ufuerderunge a Filtratioun
De 4WE 10 J ass haaptsächlech fir mineral-baséiert hydraulesch Ueleger entworf, obwuel et Phosphatester mat dem richtege Dichtungsmaterial handhaben kann. Viskositéitsberäich ass zimlech breet, vu ronn 2,8 bis 380 Quadratmillimeter pro Sekonn, mat enger nomineller Operatiounsviskositéit ëm 37 bei 55 Grad Celsius. D'Betribstemperatur soll tëscht minus 20 a plus 50 Grad Celsius bleiwen fir d'Ëmfeld.
Hei ass wou vill Ënnerhalt Kappwéi ufänken: Flëssegket Propretéit. D'Spillplazen an engem Richtungskontrollventil ginn a Mikron gemooss. Mir schwätzen iwwer Lücken tëscht dräi an dräizéng Mikron a kritesche Beräicher. E Mënsch Hoer ass ongeféier 70 Mikron zum Verglach. Wann Dir Kontaminatioun an Ären hydraulesche Ueleg léisst, kënnen d'Partikelen an dëse Spalten keilen an d'Spull verursaachen.
Rexroth recommandéiert Filtratioun op 10 Mikron oder besser. Dat ass kee Virschlag deen Dir ignoréiere sollt. E gestoppte Spull heescht datt Äre Ventil net verréckelt, oder méi schlëmm, et kéint verréckelen an net zréckkommen. Besonnesch mat AC Solenoiden kann e feste Spull zu Spuleausbrennung féieren, well de Solenoid fir intermittéierend Flicht entworf ass, net kontinuéierlech ze halen. No eppes wéi NAS 1638 Class 9 Propretéit Standarden wäert Dir Trauer op der Strooss retten.
Gemeinsam Problemer an Troubleshooting
Déi meescht Problemer mam 4WE 10 J ginn op dräi Beräicher zréck: Kontaminatioun, elektresch Feeler oder mechanesche Schued. Déi gutt Noriicht ass datt Rexroth eng manuell Iwwerschrëft op dës Ventile enthält, wat Iech e diagnostescht Tool gëtt.
Wann Äre Richtungskontrollventil net verréckelt wann Dir de Solenoid energeet, probéiert d'manuell Iwwerschrëft als éischt. Dréckt den Override Pin a kuckt ob de Ventil mechanesch verännert. Wann et manuell verännert, awer net elektresch, gesitt Dir en elektresche Problem. Iwwerpréift Är Spannung um Solenoidverbindung, kontrolléiert Är Drot, a test d'Spuleresistenz. Wann de Ventil net emol manuell verréckelt gëtt, ass de Spull fest, normalerweis vu Kontaminatioun.
Kontaminatiounsproblemer kënnegen sech op verschidde Manéieren un. Heiansdo verännert de Ventil awer geet net richteg an d'Mëtt zréck. Aner Zäiten kann et lues oder guer net verschwannen. Interne Leckage ass en anert Symptom, wou Dir den Drock verléiert oder den Zylinderdrift gesitt, och wann de Ventil an der gespaarter Mëtt Positioun ass. Dës Themen bedeiten normalerweis datt d'Kontaminatioun de Spull oder de Ventilkierper geschoss huet, a Leckweeër erstallt.
Elektresch Problemer sinn normalerweis einfach. Keng Spannung heescht kontrolléieren Är wiring a Kontroll System. Falsch Spannung oder Polaritéit (fir DC Solenoiden) bedeit datt de Ventil net zouverlässeg verännert. Blown coils weisen sech als oppe Kreesleef oder ganz niddereg Resistenz op. Coil Ersatz ass einfach genuch well se just aus dem Ventilkierper erauszéien.
Mechanesch Schued ass manner heefeg awer ka geschéien. Broken Retour Quellen verhënneren datt de Spull zentréiert. Beschiedegt Solenoid Pins drécken de Spull net richteg. Dës erfuerderen normalerweis Ventil Ersatz oder Neiopbau anstatt einfache Fixer.
Installatioun Considératiounen
D'Montage vun engem 4WE 10 J richteg fänkt mat enger propperer, flaacher Montagefläch un. D'Ventil Bolzen op eng Ënnerplack oder Manifold mat deene véier M6 Bolzen déi mir virdru scho gesot hunn. Flächflächheet ass wichteg, well d'O-Réng, déi all Hafen versiegelen, musse gläichméisseg kompriméieren. All Warping oder Schutt kann Leckweeër kreéieren.
Dréimoment dës Montéierungsbolten op 15 Newton-Meter, net méi, net manner. Ze wéineg an Dir kënnt extern Leckage kréien. Ze vill an Dir riskéiert de Ventilkierper ze verzerren, wat d'Spull verursaache kann. Benotzt e Dréimomentschlüssel, net eng roden.
Elektresch Verbindunge brauchen och Opmierksamkeet. Vergewëssert Iech datt Dir un déi richteg Spannungsklemmen verbënnt. De Ventil huet typesch e Klemmstreifen oder Stecker fir all Solenoid, plus eng Buedemverbindung. Dës Buedemverbindung ass obligatoresch fir Sécherheet a kann och elektresch Geräischer an Ärem Kontrollsystem reduzéieren.
De Richtungskontrollventil soll mat de Solenoiden orientéiert ginn wann et méiglech ass. Dëst hëlleft Feuchtigkeitakkumulatioun an den elektresche Verbindungen ze vermeiden. Wann Dir et anescht montéiere musst, betruecht Stiwwelen oder Coveren ze addéieren fir d'elektresch Klemmen ze schützen.
Vergläichen Alternativen
De 4WE 10 J ass net deen eenzegen NG10 Directional Kontrollventil verfügbar. Parker mécht d'D3W Serie, déi ähnlech Spezifikatioune ubitt. Eaton Vickers huet d'DG4V-5 Serie. HYDAC produzéiert NG10 Ventile déi a ville Uwendungen ersetzen kënnen. Also firwat kënnt Dir nach ëmmer de Rexroth wielen?
Flow Kapazitéit ass ee Faktor. Dem 4WE 10 J seng 160 Liter pro Minutt an DC Versiounen riicht e puer Konkurrenten aus. D'Äntwertzäit ass kompetitiv bei 45 bis 70 Millisekonnen fir Energie ze maachen. D'naass Pin Solenoid Design mat eraushuelbare, rotatable coils bitt praktesch Ënnerhalt Virdeeler. Rexroth bitt och eng méi grouss Varietéit vu Spullmuster an Optiounen an der 4WE 10 Serie, wat Iech méi Flexibilitéit gëtt fir Är exakt Bedierfnesser ze passen.
Präis-schlau sinn dës Ventile am selwechte Ballpark. Dir kënnt iwwerall bezuelen aus 950 ze 1.050 US Dollar fir eng gemeinsam Configuratioun. Dës Präisser reflektéieren d'Industriequalitéit an d'Ingenieur, déi an d'Erhalen vun enge Clearances an zouverlässeg Leeschtung geet.
Déi reell Differenzéierung kënnt dacks erof op dat wat Dir schonn an Ärem System benotzt. Wann Är Ausrüstung scho ronderëm Rexroth Komponenten gebaut ass, hält mat der 4WE 10 J Konsistenz am Inventar vun Deeler an der Techniker Bekanntheet. Wann Dir mat Parker oder Eaton Systemer schafft, kënnen hir Äquivalente méi glat integréieren.
Sourcing an Disponibilitéit
En 4WE 10 J ze fannen ass allgemeng einfach. Gemeinsam Konfiguratiounen wéi de R900589988 (24 VDC Versioun) sinn normalerweis op Lager bei industriellen Distributeuren. Rexroth huet en offiziellen Online Store wou Dir direkt kafe kënnt. Industriell Versuergungsplattforme wéi Alibaba bidden souwuel echt Rexroth Ventile wéi och kompatibel Alternativen, awer Dir musst verifizéieren wat Dir tatsächlech kritt.
Leadzäiten variéieren jee no der Konfiguratioun. Lagerartikele kënne bannent e puer Deeg verschécken. Special Commanden mat ongewéinlech Optiounen kéint e puer Wochen huelen. Wann Dir kritesch Ausrüstung ënnerhält, e Ersatzventil bei der Hand ze halen mécht Sënn mat de relativ niddrege Käschten am Verglach zum Ausdauer.
Sidd bewosst datt eeler Serien wéi den 3X gestoppt goufen. Wann Dir en 3X Serie Ventil ersetzt, kënnt Dir op d'5X Serie upgraden, wat déi aktuell Produktiounsversioun ass. D'Montage-Interface an d'Basisoperatioun bleiwen d'selwecht, obwuel et kleng Differenzen an Optiounen oder Leeschtungsspezifikatioune kënne sinn.
Maachen et Last
Maximum Liewen vun Ärem Richtungskontrollventil ze kréien kënnt op e puer Schlësselpraktiken erof. Éischt a wichtegst: propper hydraulesch Flëssegkeet erhalen. Déi 10-Mikron Filtratioun, iwwer déi mir virdru geschwat hunn, ass net fakultativ wann Dir en zouverléissege Service wëllt. Ännert Är Filtere regelméisseg a kuckt no Drockfall iwwer de Filterelement.
Zweetens, vergewëssert Iech datt de J Spoolmuster tatsächlech mat Ärer Applikatioun entsprécht. Wann Dir eng fix Verdrängungspompel ouni Entluedventil benotzt, kann de blockéierten Zentrum Problemer verursaachen. D'Pompel wäert dout géint déi blockéiert Häfen, schaaft Hëtzt an verschwenden Energie. A J Spull funktionnéiert am Beschten mat variabelen Verdrängungspompelen oder Systemer déi separat Oflaaffäegkeet hunn.
Drëttens, benotzt d'manuell Iwwerschrëft während der Diagnostik, net als regulär Operatiounsmethod. Déi iwwerdribblen Pins sinn do fir Troubleshooting an Ënnerhalt, net alldeeglech Produktioun benotzen. Widderhuelend Hammeren op der Iwwerschrëft kann de Mechanismus iwwer Zäit beschiedegen.
Véiert, oppassen op Äre System Betribsdrock a Flux. Just well de 4WE 10 J 350 Bar an 160 Liter pro Minutt handhaben kann, heescht net datt Dir en kontinuéierlech op deene Grenzen lafe soll. D'Operatioun an der Mëtt vun der Leeschtung Enveloppe anstatt op den Extremen wäert d'Liewensdauer verlängeren.
Schlussendlech, wann Dir e Feeler hutt, gitt net nëmmen eng nei Solenoidspiral an ouni z'ënnersichen firwat et gescheitert ass. Coils versoen normalerweis net eleng. Si falen well de Spull festhält an d'Spule iwwerhëtzt, oder wéinst elektresche Probleemer an Ärem Kontrollsystem. Fixéiert d'Ursaach, net nëmmen de Symptom.
Déi ënnescht Linn
De Rexroth 4WE 10 J Direktional Kontrollventil representéiert Joerzéngte vun der industrieller Hydraulik Evolutioun. Et ass net ausgefalene oder High-Tech no haut d'Standarden, mee et mécht seng Aarbecht zouverlässeg wann richteg applizéiert an ënnerhalen. D'J Spullmuster mat blockéierten Zentrum gëtt Iech positiv Belaaschtung. D'NG10 Gréisst geréiert substantiell Flux an Drock. D'naass Pin Solenoid Design ausgeglach Leeschtung mat praktesch Ënnerhalt Zougang.
Wann Dir en neien hydraulesche System designt, deen Direktiounskontroll mat Haltfäegkeet brauch, oder wann Dir e verschwonne Ventil an existent Ausrüstung ersetzt, verdéngt den 4WE 10 J Berécksiichtegung. Gitt sécher datt Dir déi richteg Serie spezifizéiert (5X fir déi aktuell Produktioun), déi richteg Solenoidspannung, a passend Dichtungsmaterial fir Är Flëssegkeet. Opgepasst op d'Filtratioun vum Dag eent, an Dir kritt Joeren zouverléissege Service vun dëse Ventile.
Verstoen wéi Äre Richtungskontrollventil funktionnéiert a wat et brauch fir gesond ze bleiwen ass net komplizéiert. Et erfuerdert just oppassen op d'Detailer déi wichteg sinn: propper Flëssegkeet, richteg Spannung, korrekt Uwendung a regelméisseg Ënnerhalt. Gitt déi richteg, an den 4WE 10 J hält Är Hydraulik fléissend wou se musse goen, wa se dohinner musse goen.
