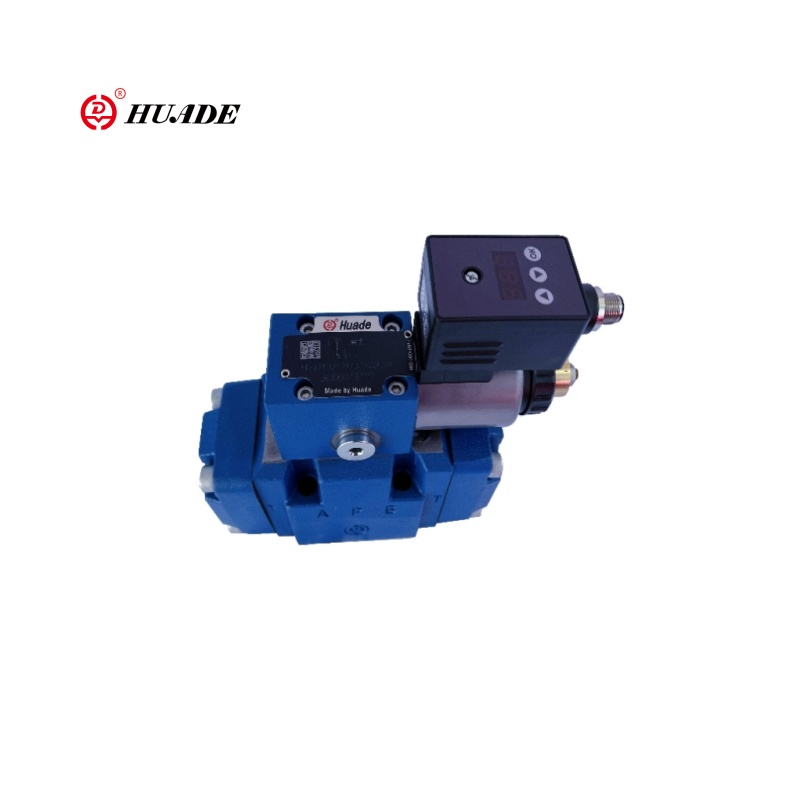

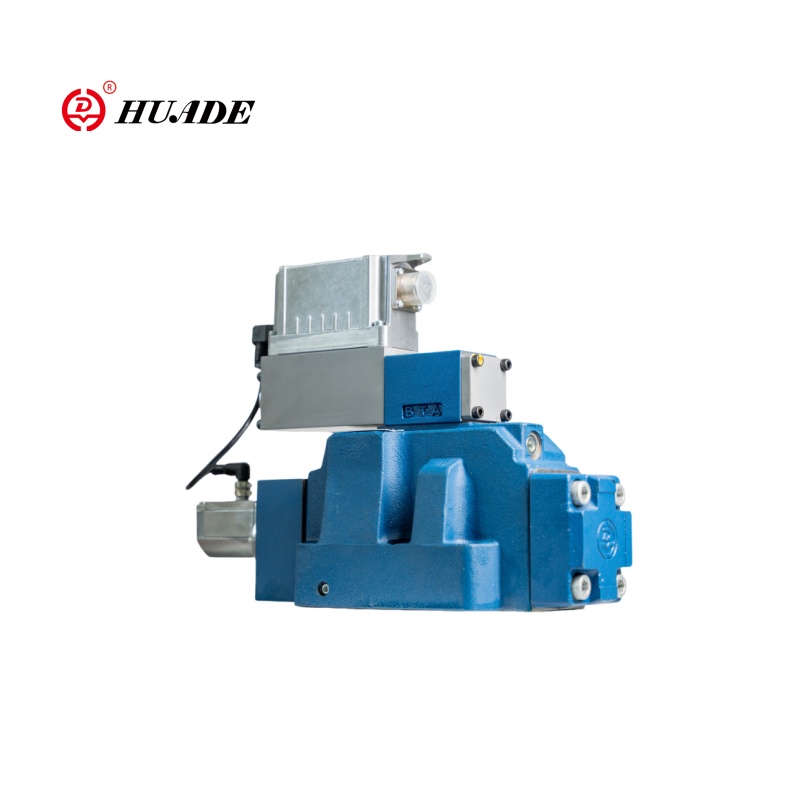

Proportional Drock reduzéiert d'Valve 3Dre-7x

Den dräi-Wee Pilot-operéiert proportional Drock renovéiere valving 3dre-7x ass en héije Präzis Komponent. Dësen Zousätzlech zum d'Drocksakairen Funktioun kann et den T-Porto behalen, spuenesche oder reduzéieren Energie. De Vale gëtt duerch e klenge fléiem Pilot Valvisioun gefuer, déi méi en Upassung vukaaft ass, an huet niddereg Muecht un den Valprun.

Produktparameter vum proportional Drock redving Valve 3Dre-7x

Produkt Feature an Uwendung vum proportional Drock redving Ventil 3dre-7x

Eegeschaften:

▶ 3-Weeër Versioun

▶ Operatioun mat proportional Solenoid mat rotativer Cilo

▶ Fir Ënnerleit Montéierung

▶ Portingmuster no ISO 4401

▶ Maximum Drockgrenz, fakultativ

▶ Ventil an Kontroll Elektronik vun enger eenzeger Quell

▶ Integréiert Elektronik (OBE) (Typ HD-3dre (m) e):

- Little Fabrikatioun Toleranz vun der Kommando Wäert Drock Charakteristik Kurve

▶ Extern Kontroll Elektronik (Typ HD-3Dre (m)

▶ Linear Kommando Wäert Drock Charakteristik Kurve

Uwendung:

Den dräi-Wee pilotescht Ausrüstung (sou wéi kontinuéierlech Casting Maschinnen), etc.

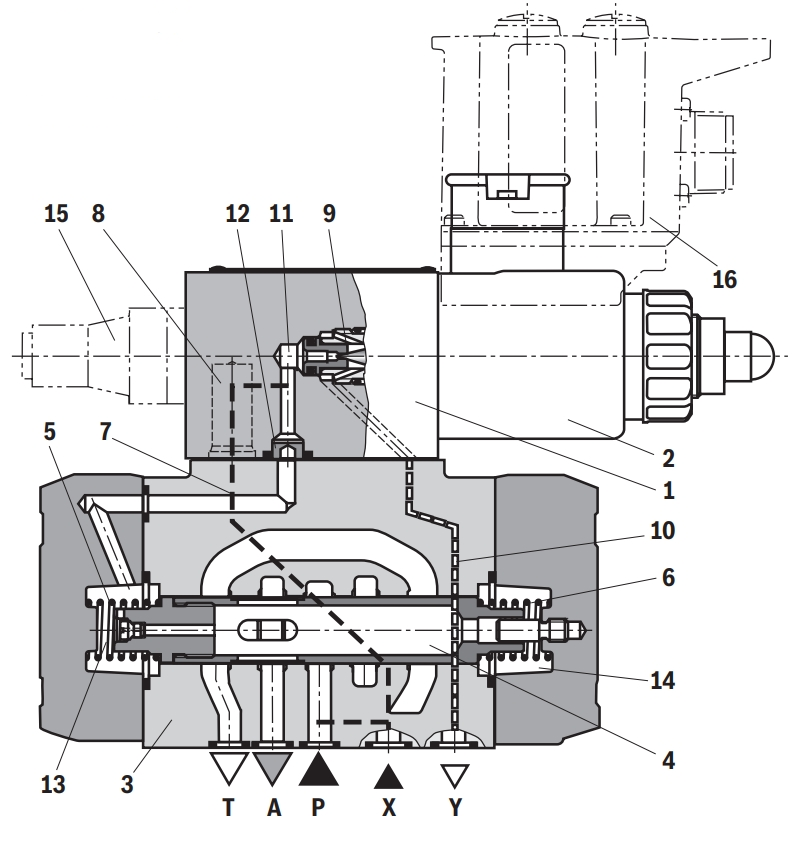

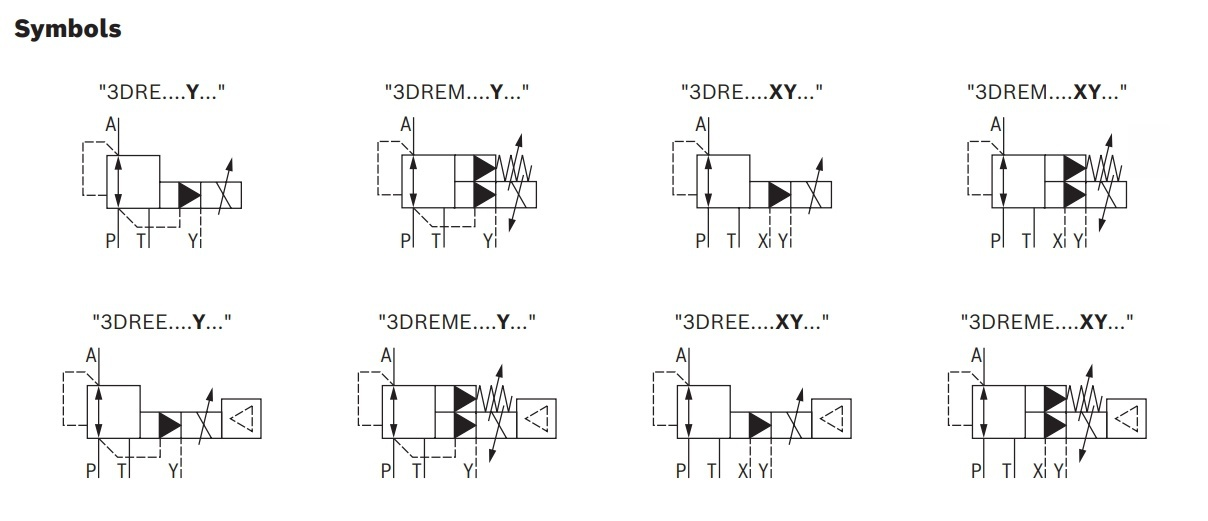

Funktioun an Sektioun vum proportional Drock redving Valve 3Dre-7x

Funktioun, Sektioun

D'Ventilypen 3dre (m) an 3dre (m) E elektrescht Pilot-operéiert 3-Wee Drock fir Ventile vun den Aktualiséierung vum Aktator.

Si gi fir Reduktioun benotzt (p op eng) a Limitatioun (a fir T) vun engem Systemdrock.

Noperehaart

D'Ventile besteet aus zwee Haaptversammlungen:

▶ Pilot Contreet (1) mat proportional Solenoid (2), fir existent Drockbegrenzung (15)

▶ Dial Valve (3) mat Haaptkontroll Spull (4)

Funioun

▶ Kommando-Wäert-ofhängeg Astellung vum Drock fir an de Port e via de Pilot Kontroll ventove reduzéiert (1) ze ginn.

▶ Mat dressurizéierte Port p, d'Springs (5) an (6) Halt d'Haaptkontroll Spull (4) a senger zentraler Positioun.

Op déi ageser ass e Startwuess um Aktiéiert.

▶ Pilot Flëssegkeete vum Bore (7) iwwer de flloe Kontributeller (8)

Drock Reduktioun

▶ Build-up vum Pilotrock an der Kontrollkammer (11) als Funktioun vum Kommando Wäert.

▶ Drockbau-up an der Fréijoerskam (13) via Dezzle (12) a Bewegung vun der Haaptkontroll Spool (4)

Hydraulesch Flëssegkeet fléisst vu p zu A.

▶ Den Akturiatiounsdrock in Portor A ass am Fréijoer Chamber (14).

▶ Erhéijung vum Drock an der Set an dem Set Drock vum Pilot Contreve (1) féiert op d'Bewegung vun der Haapt Spool (4) no lénks. Drock am Hafen a ass bal identesch mam Set Drock op der Pilot Contreve (1).

Drockbegrenzung

▶ Wann den Drock am Port e méi wéi de Set Drock vum Pilot-Contreved (1) ass, d'Haaptkontroll Spull (4) gëtt weider op lénks.

▶ Dës Verbindung vun engem op T a limitéiert den Drock op den Drock an de Port a dem Set Kommando Wäert.
