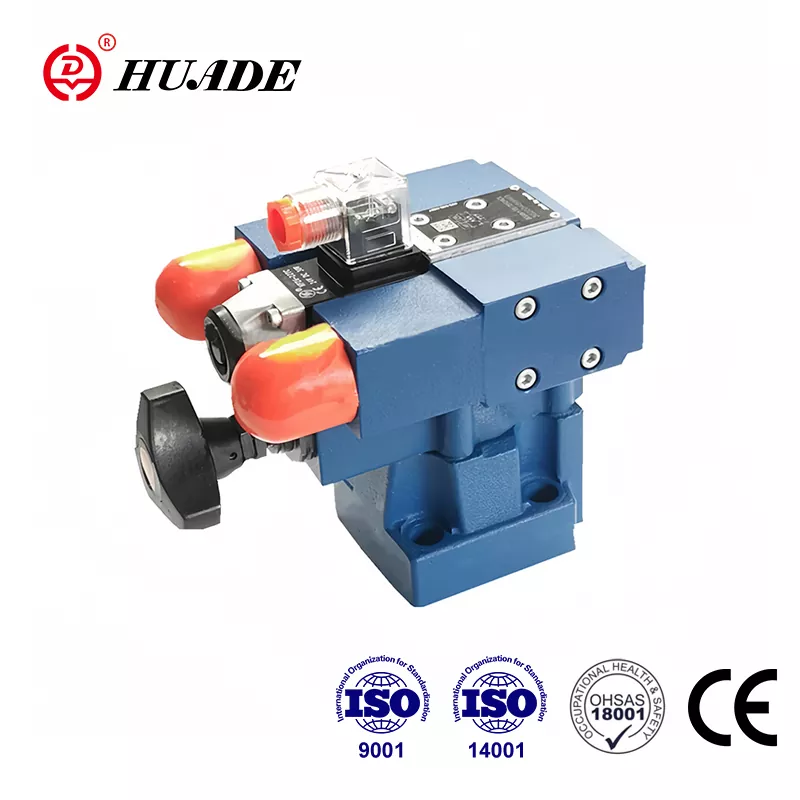

Huade Hydraulic bezilt méi Opmierksamkeet op d'Praktikitéit vu senge Produkter. Drockrelief Ventil DB3U sinn kompetitiv mat bekannte Produkter mat gudder Qualitéit a méi niddrege Präis. Huade Hydraulic huet opzedeelen Technologie vu Rexroth agefouert wéinst zwee laangfristeg Zesummenaarbecht mat Rexroth. Als féierend Mark an der hydraulescher Industrie vu China, Huade® Drockreliefventile gewannen breet Maart Unerkennung a Benotzervertrauen. All Filialen vun der Entreprise hunn ISO9001, ISO14001 an OH SAS18001 passéiert. Huade® féierende Produkter hunn den CCS (China Classification Society) Zertifika kritt a wäit an der Marineindustrie benotzt.
|
Gréisst |
8 |
10 |
15 |
20 |
25 |
30 |
|
|
Flow (L/min) |
Threaded Verbindung |
100 |
200 |
400 |
600 |
||
|
Subplate Montage |
- |
200 |
- |
400 |
- |
600 |
|
|
Operatiounsdrock (MPa) |
Ports A, B, X.bis zu 31.5 |
||||||
|
Réckdrock (Port Y) (MPa) |
bis 31.5 |
||||||
|
Min. Einstellungsdruck (MPa) |
gesinn Betribssystemer Kéieren |
||||||
|
Max. Einstellungsdruck (MPa) |
bis 10 oder 31,5 |
||||||
|
Drock Flëssegkeet |
Mineralöl (fir NBR-Dichtung) oder Phosphatester (fir FPM-Dichtung) |
||||||
|
Viskositéitsberäich (mm²/s) |
10 bis 800 |
||||||
|
Temperaturbereich (℃) |
-30 bis +80 |
||||||
|
Gréisst vum Richtungsventil |
kuckt Richtungsventil 4WE5 |
||||||
Fonctiounen:
▶ Ënnerplackmontage
▶ Fuedem Verbindung
▶ Installatioun an manifolds
▶ 3 Upassungselementer:
. Rotary Knäppchen
. Schrauwen mat internen Hexagon a Schutzkapp
. Rotary Knob mat Skala
▶ Solenoidbetrieb Kontroll iwwer montéierte Richtungsventil
Applikatioun:
Drockreliefventil DB3U gi fir d'Begrenzung vum Betribsdrock benotzt.
Typen DB3U Drockventile si Pilotbetrieb Drockreliefventile. Si kënnen op verschidden (2 oder 3 Drockstadien) duerch Solenoiden ageschalt ginn.
D'Drockreliefventile besteet haaptsächlech aus dem Haaptventil. 4/3,4/1-Direktiounskontrollventil (Typ WE5 ...) an dräi Pilotventile.
Am energeschen Zoustand gëtt den Drock am Hafen A vum Pilotventil (7) gesat.
Den Drock, deen am Hafen A präsent ass, wierkt op den Haaptspool (1). Zur selwechter Zäit gëtt den Drock iwwer d'Kontrolllinnen (12) an (4), déi mat Oueren (2) an (3) ausgestatt sinn, op der Fréijoersbelaaschte Säit vun der Haaptspool (1) an op der Popp (6) applizéiert. ) am Pilot Kontrollventil (7). Wann den Drock am Hafen A méi wéi de Wäert, deen am Fréijoer (8) festgeluecht ass, iwwerschreift, gëtt d'Popp
(6) mécht géint d'Feder op (8).
D'Signal dofir kënnt intern iwwer d'Kontrolllinnen (12) an (4) vum Hafen A. D'Drockflëssegkeet op der Fréijoersbelaaschte Säit vun der Haaptspool (1) fléisst elo iwwer d'Kontrolllinn (3), Poppet (6) an d'Fréijoerskammer (9). Am Typ DB3U...30/... fléisst se intern iwwer d'Kontrollleitung (10) zum Tank, oder am Typ DB3U..30/..Y.., extern iwwer den Hafen Y. Wéinst den Oueren ( 2) an (3) en Drockfall geschitt um Haaptspool (1), d'Verbindung vum Hafen A op den Hafen B ass op. Elo fléisst d'Drockflëssegkeet vum Hafen A op den Hafen B wärend de Ventil agestallte Betribsdrock behalen.
Wann de Solenoid "a" energesch ass: Den Drock am Hafen A gëtt vum Pilotventil II festgeluecht.
Wann de Solenoid "b" energesch ass: Den Drock am Hafen A gëtt vum Pilotventil I gesat.
Den Astellungsdrock vum Pilotventil (7) soll méi héich sinn wéi den Astellungsdrock vum Pilot I an II.
Typ DB2U
Typ DB2U Drockventile besteet haaptsächlech aus engem Directional Kontrollventil (Typ WE5 ...) an dräi Pilotventile, d'Funktioun vun dësem Ventil ass am Fong d'selwecht wéi de Ventil Typ DB3U.
Struktur vun Drock Relief Valve DB3U
Symboler
