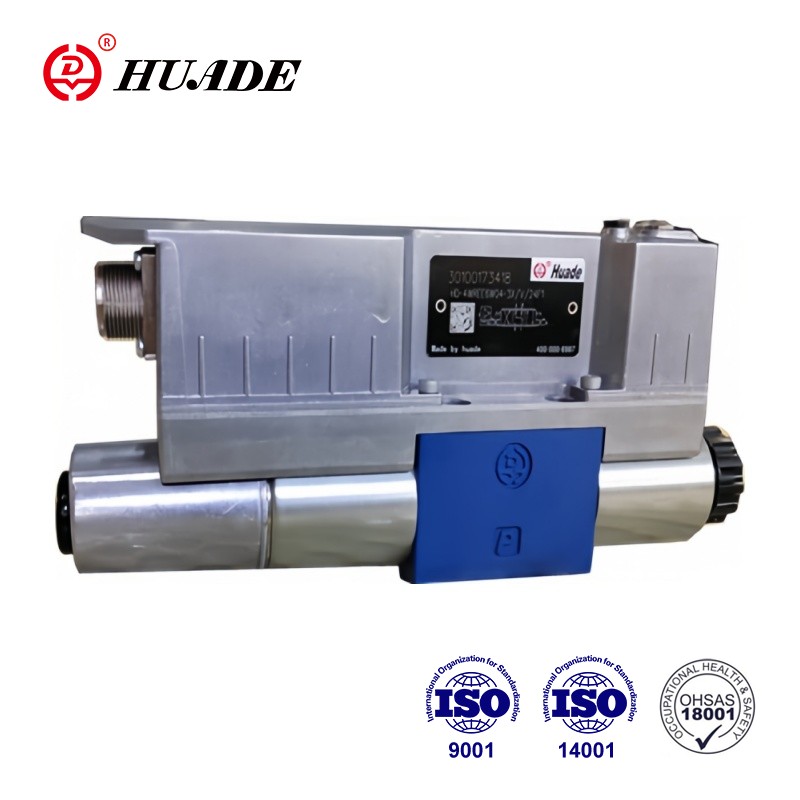

Den Typ 4WREE6-3X Ventil ass en direkt operéierten proportional Richtungsventil mat elektresche Positiounsfeedback an integréierter Elektronik (OBE). 4WREE6-3X Typ proportional Ventile hunn CE Zertifizéierung passéiert. Maximum Betribsdrock ass bis zu 350 bar. Et ass ee vun de féierende Produkter vum Huade Hydraulic. Dëst 4WREE6-3X Ventil huet stabil Leeschtung a relativ bëlleg Präis.
| General | ||
| Gewiicht | ▶ Ventil mat zwee Solenoiden (kg) | 2.6 |
| ▶ Ventil mat engem Solenoid (kg) | 2.1 | |
| Installatioun Positioun | all, Preferenz horizontal | |
| Ambient Temperaturbereich (℃) | -20 … +60 | |
| Späichertemperaturbereich mat UV Schutz (℃) | +5 … +40 | |
| Transporttemperatur (℃) | –30 … +80 | |
| Maximal Späicherzäit (Joer) | 1 | |
| Tester nach DIN EN 60068-2-6 | 10 ... 2000 Hz / maximal 10 g / 10 Zyklen / 3 Achsen | |
| Geräischertest nach DIN EN 60068-2-64 | 20 ... 2000 Hz / 10 g RMS / 30 g Peak / 30 min. / 3 Axen | |
| Transportschock nach DIN EN 60068-2-27 | 15 g / 11 ms / 3 Schock / 3 Achs | |
| Schock nach DIN EN 60068-2-27 | 15 g / 11 ms / 1000 Schock / 3 Achs | |
| Maximal relativ Fiichtegkeet (keng Kondensatioun) % | 95 | |
| Maximal Solenoid Uewerfläch Temperatur (℃) | 150 (individuell Operatioun) | |
| MTTFd-Wäert nach EN ISO 13849 (Joer) | 150 | |
| Konformitéit | ▶ CE nach EMC-Direktiv 2014/30/EU, getest nach EN 61000-6-2 an EN 61000-6-3 ▶ RoHS-Direktiv 2015/65/EU ▶ REACH Ordonnance (EC) Nr. 1907/2006 | |
| Ëmweltkompatibilitéit | ▶ Klima | Ëmweltaudit nach EN 60068-2 |
| hydraulesch | ||
| Maximum Betribsdrock | ▶ Port A, B, P Bar | 350 |
| ▶ Port T Bar | 210 | |
| Maximal Flow (recommandéiert) (L/min) | 80 | |
| Nominell Flow (∆p = 10 bar) (L/min) | 4; 8; 16; 32 | |
| Hydraulesch Flëssegkeet | kuckt Tabell Säit 15 | |
| Hydraulesch Flëssegkeet Temperaturbereich (℃) | ▶ zulässlech | –20 … +70 |
| ▶ recommandéiert | –40 … +50 | |
| Viskositéitsberäich (mm2/s) | ▶ zulässlech ℃ | 20 … 380 |
| ▶ recommandéiert | 30 … 46 | |
| Maximum zulässlechem Verschmotzungsgrad vun der hydraulescher Flëssegkeet, Propretéitsklass no ISO 4406 (c) | Klass 20/18/15 | |
| Hydraulesch Flëssegkeet | Klassifikatioun | Gëeegent Dichtungsmaterial | Standarden | |
| Mineralöle | HL, HLP, HLPD, HVLP, HVLPD | NBR, FKM | DIN 51524 | |
| Bio-ofbaubar | ▶ Onopléisbar am Waasser | HETG | FKM | ISO 15380 |
| SONG | FKM | |||
| ▶ Opléisbar am Waasser | HEPG | FKM | ISO 15380 | |
| Flam-resistent | ▶ Waasserfräi | HFDU (Glykolbase) | FKM | ISO 12922 |
| HFDU (Ester Base) | FKM | |||
| HFDR | FKM | |||
| ▶ Waasser enthalen | HFC (Fuchs: Hydrotherm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046) | NBR | ISO 12922 | |
Fonctiounen:
▶4/2 oder 4/3-Wee Versioun
▶Fir Ënnerplackmontage
▶Porting Muster nach ISO 4401-03-02-0-05
▶Kontroll vun der Flowrichtung a Gréisst
▶Operatioun duerch proportional Solenoiden mat zentrale Fuedem
▶Fréijoerszentréiert Kontrollspool
▶ Integréiert Kontrollelektronik (OBE) mat Spannungs- oder Stroumingang ("A1" an/oder "F1")
Opriichten
De Ventil besteet haaptsächlech aus:
▷Gehäuse (1) mat Verbindungsfläch
▷Kontrollspool (2) mat Drockfedern (3 a 4) a Fréijoersplack (5 a 6)
▷Solenoiden (7 an 8) mat zentrale Fuedem
▷Positiounstransducer (9)
▷ Integréiert Elektronik (13)
▷Elektresch Nullpunktverstellung (12) iwwer de Gummistecker zougänglech
Funktioun:
▷Mat energescher Solenoiden (7 an 8), zentral Positioun vun der Kontrollspul (2) duerch Kompressorfeder (3 a 4) tëscht Fréijoersplacken (5 a 6).
▷Direkt Operatioun vun der Kontrollspool (2) duerch Kontroll vun engem proportional Solenoid, z.B. Solenoid "b" (8)
-Verschiebung vun der Kontrollspool (2) no lénks proportional zum elektresche Input Signal
-Dëst mécht d'Verbindung vu P op A a B op T iwwer Orifice-Typ Querschnitt mat progressivem Flowcharakteristik op
Am energeschen Zoustand gëtt d'Kontrollspool (2) an enger mechanescher zentraler Positioun duerch d'Retourquellen vun de Solenoiden gehal. Mam Kontrollspolsymbol "V" entsprécht dës Positioun net der hydraulescher Zentralpositioun! Wann d'elektresch Ventil Kontrollschleife zougemaach ass, ass d'Kontrollspool an der hydraulescher zentraler Positioun positionéiert.
Ventil mat 2 Spullpositiounen (Versioun "4WREE...A...")
D'Funktioun vun dëser Ventilversioun entsprécht grondsätzlech dem Ventil mat dräi Spullplazen. Déi 2 Spullpositiounsventile sinn awer nëmme mat Solenoid "a" (7) ausgestatt. Amplaz vum 2. proportional Solenoid gëtt et eng Steckerschraube (10).
Drockkompensatiounselement am OBE "-967".
Fir Kondensatbildung am Gehäuse vun der integréierter Elektronik (OBE) ze verhënneren, kann eng Elektronikschutzmembran (11) benotzt ginn.
Recommandéiert fir ausserhalb Industrie-Standardbedéngungen ze benotzen mat héijer Loftfiichtegkeet a bedeitende zyklesche Temperaturännerungen (zB dobaussen).
Symbol vun proportional Richtung Krunn 4WREE-3X
